Дамжуулах хоолойн өргөтгөлийн холбоос нь дулааны тэлэлт, агшилтаас үүссэн хэмжээсийн өөрчлөлтийг шингээх, чичиргээг багасгах, дуу чимээг багасгах, угсралтын бага зэргийн алдааг нөхөх зорилгоор дамжуулах хоолойн системд суурилуулсан уян хатан эд анги юм. Өргөтгөх холбоосгүй бол хоолойн урт хугацааны дулааны өсөлт нь насос, хавхлага, цорго болон хоолойг гэмтээж болох асар их ачаалал үүсгэдэг.Янжоу Тяньшүн дамжуулах хоолойн технологиТус бүр нь тодорхой даралт, температур, зөөвөрлөгчийн нөхцөлд зориулагдсан металл хөөрөг, резин, даавуу гэсэн гурван үндсэн гэр бүлийг өргөтгөх холбоос үйлдвэрлэдэг.

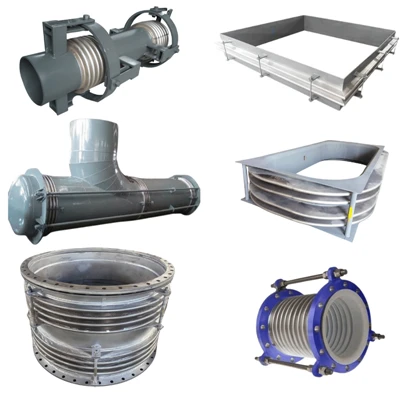

Хөөрөг тэлэлтийн үе гэж нэрлэгддэг металл өргөтгөл нь фланц, гагнуурын төгсгөл эсвэл урсгалтай холболт зэрэг төгсгөлийн холбох хэрэгсэлтэй хослуулсан нэг буюу хэд хэдэн зэвэрдэггүй ган хөөрөгний элементүүдээр хийгдсэн байдаг. Эдгээр нь даралтат хоолойн системд зориулагдсан бөгөөд тэнхлэгийн, хажуугийн болон өнцгийн хөдөлгөөнийг тус тусад нь эсвэл хослуулан шингээж чаддаг.
Тохиргоонууд нь энгийн нэг тэнхлэгт нэгжээс эхлээд даралтын хүчийг агуулсан эсвэл тодорхой хавтгайд хөдөлгөөнийг хязгаарладаг нарийн төвөгтэй, бүх нийтийн, нугастай, даралтын тэнцвэржүүлсэн загвар хүртэл янз бүр байна. Хөөрөг нь ихэвчлэн 304, 321, эсвэл 316L зэвэрдэггүй гангаар хийгдсэн байдаг бөгөөд зэврэлтэнд өртөх эсвэл өндөр температурт үйлчлэх боломжтой Inconel эсвэл Hastelloy зэрэг өндөр хайлштай сонголттой. Даралтын үзүүлэлтүүд нь диаметр болон хөөрөгний давхаргын тооноос хамаарч хэдэн зуун баар хүртэл бүрэн вакуумыг хамардаг.
| Параметрийн зүйл | Нийтлэг үнэт зүйлсийн жишээ |
| Нэрлэсэн диаметр (DN) | DN50 - DN3000(Стандарт бус хэмжээсийг зургийн дагуу үйлдвэрлэж болно.) |
| Дизайн даралт (PN) | PN10, PN16, PN25, PN40 |
| Дизайн температур | -196 хэмээс +800 хэм хүртэл |
| Хөөрөгний материал | SS304, SS316L, Inconel 625 |
| Холболтын төрөл | Хоног, Гагнуур |
| Хөдөлгөөний чадвар | Тэнхлэгийн, хажуугийн, өнцгийн (мм/°) |
| Ядаргааны амьдрал | 1000, 3000, 5000 Цикл |
Резинэн өргөтгөл нь бага даралтын хэрэглээнд зориулагдсан металл нэгжийн оронд хөнгөн жинтэй, чичиргээ сааруулагчийг санал болгодог. EPDM, NBR, неопрен, эсвэл PTFE доторлогоотой зэрэг хүчитгэсэн синтетик резинээр бүтээгдсэн бөгөөд тэдгээр нь дулааны хөдөлгөөнийг шингээж, бүтцээс үүдэлтэй дуу чимээг багасгаж, хоолой болон тоног төхөөрөмжийн хоорондын буруу тохируулгыг нөхдөг. Эдгээр нь зэврэлтэнд тэсвэртэй, цочрол шингээх нь нэн тэргүүнд тавигддаг ус цэвэршүүлэх, HVAC, насос станц, химийн дамжуулах шугамд өргөн хэрэглэгддэг.

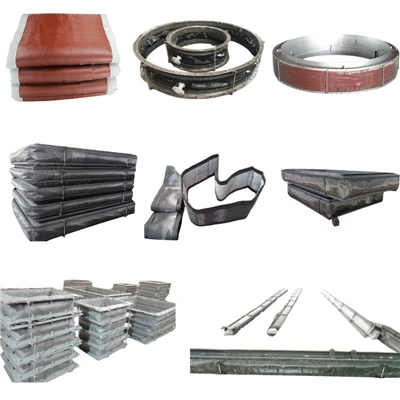

Даавуу эсвэл металл бус тэлэлтийн үе нь ихэвчлэн өндөр температурт ажилладаг нам даралтын суваг, утааны хийн системд зориулагдсан. Эдгээр нь өндөр температурт тэсвэртэй даавуу, дулаалга, битүүмжлэх материалаас бүрдэх металл эсвэл гангаар хийсэн олон давхаргаас бүрдэнэ. Маш бага урвалын хүчээр тэнхлэгийн, хажуугийн болон өнцгийн хөдөлгөөнийг их хэмжээгээр шингээх чадвартай даавууны холбоосууд нь цахилгаан станц, хаягдал эрчим хүч үйлдвэрлэх байгууламж, цементийн зуух, үйлдвэрлэлийн яндангийн системд 1000 ° C ба түүнээс дээш температурт тохирох дулаалгатай байдаг.
| Параметрийн хүснэгт | Нийтлэг үнэт зүйлсийн жишээ |
| Үйлчилгээний температур | 400°C-1000°C |
| Ашиглалтын даралт | ± 50 кПа (бага даралт) |
| Хэвлэл мэдээллийн хэрэгсэл/хийн төрөл | Утааны хий, халуун агаар, идэмхий хий |
| Даавууны давхаргууд | PTFE, цахиур, керамик утас |
| Нүүр тулсан урт | 200мм - 500мм (Тохируулах боломжтой) |
| Хүрээний материал | Нүүрстөрөгчийн ган, Q235, SS304 |
Манай өргөтгөлийн холболтын хүрээ нь DN25 (1 инч) -аас DN4000 (160 инч) хүртэлх нэрлэсэн диаметрийг хамардаг ба захиалгат даавууны нэгжүүдэд зориулагдсан. Стандарт нүүр тулсан хэмжээсүүд нь үйлдвэрлэлийн нийтлэг хэм хэмжээг дагаж мөрддөг бөгөөд захиалгат урт, хөдөлгөөний хүчин чадал, төгсгөлийн тохиргоог захиалгаар үйлдвэрлэдэг. Холболт бүрийг гидростатикаар шалгаж, циклээр туршсан бөгөөд ороомогоос эцсийн угсралт хүртэл материалыг бүрэн хянах боломжтой.
Бүх өргөтгөлүүдийг EJMA, ASME B31.1, ASME B31.3, EN 14917, GB/T 12777 зэрэг олон улсын стандартын дагуу зохион бүтээж үйлдвэрлэдэг. Мөн бид ISO 9001:2015 стандартын гэрчилгээтэй бөгөөд Европын зах зээлд CE тэмдэглэгдсэн нэгжүүдийг нийлүүлэх боломжтой.
Хоолойг дэмжих системтэй нэгтгэх
Өргөтгөх холбоосыг бараг үргэлж хоолойн уян хатан байдлын шинжилгээний нэг хэсэг болгон зааж өгдөг бөгөөд пүршний тулгуур ба хатуу хоолойн тулгууртай зэрэгцэн ажиллаж, хөдөлгөөн, ачааллыг хоёуланг нь хянах боломжтой. Босоо дулааны мэдэгдэхүйц өсөлттэй шугамууд дээр хувьсах пүршний гогцоо эсвэл тогтмол пүршний гогцоо нь хоолойн жинг үүрч, тэлэгч нь тэнхлэгийн болон хажуугийн шилжилтийг шингээдэг. Усны алх эсвэл газар хөдлөлтийн ачаалал гэх мэт динамик үйл явдлуудад өртөж буй системүүдийн хувьд гэнэтийн хөдөлгөөнийг хязгаарлахын тулд аажмаар дулааны шилжилтийг зөвшөөрөхийн тулд гидравлик түгжигчийг өргөтгөлтэй зэрэгцүүлэн суурилуулдаг.
Манай бүтээгдэхүүний бүрэн багцад хоолойн гутлын тулгуур, криоген болон өндөр температурт шугамд зориулсан урьдчилан дулаалгатай хоолойн тулгуур, пүршний дүүжлүүр, тулгуур зэрэг багтдаг бөгөөд энэ нь хэрэглэгчдэд өргөтгөх холбоос болон тэдгээртэй холбоотой туслах хэрэгслийг нэг үйлдвэрлэгчээс авах боломжийг олгодог.
Өргөтгөх холбоосыг эрчим хүчний үйлдвэрлэл (дулааны, цөмийн, сэргээгдэх эрчим хүч), газрын тос, хий (боловсруулах үйлдвэр, дамжуулах хоолой, LNG терминал), ус, бохир ус цэвэрлэх, нефть химийн болон эмийн үйлдвэр, уул уурхай, эрдэс боловсруулалт, хоол хүнс, ундааны үйлдвэрлэл, төвлөрсөн дулаан хангамж, барилгын HVAC систем зэрэг бараг бүх салбарт ашигладаг.
БНХАУ-ын Жиансу дахь 35,000 м² талбай бүхий үйлдвэрлэлийн байгууламжаас тээвэрлэхээс өмнө өргөтгөлийн холболт бүр даралтын туршилт, хэмжээст шалгалтыг хийдэг. Манай инженерийн баг нь үйлчлүүлэгчдэд хөдөлгөөний тооцоолол, материал сонгох зааварчилгаа, захиалгат загварын тойм зэргээр дэмжлэг үзүүлдэг. Стандарт хүргэх хугацаа нь хэмжээ, нарийн төвөгтэй байдлаас хамааран хоёроос дөрвөн долоо хоног хүртэл үргэлжилдэг бөгөөд яаралтай захиалгыг урьдчилан тохиролцсоны дагуу хүлээн авах боломжтой. Бид дэлхийн 45 гаруй оронд дамжуулах хоолойн эд ангиудыг нийлүүлсэн 14 гаруй жилийн туршлагатай бөгөөд дэлхийн хэмжээнд EPC гэрээлэгч, инженерийн фирмүүд болон эцсийн хэрэглэгчдэд үйлчилдэг.
Би ямар төрлийн өргөтгөлийн үеийг сонгох ёстой вэ - металл, резин эсвэл даавуу?
Даралт, температур, зөөвөрлөгч дээр үндэслэн сонгоно уу. Металл хөөрөгний холбоосууд нь өндөр даралт, өргөн температурын хязгаарыг зохицуулдаг бөгөөд процессын шугам хоолойд анхдагч байдаг. Резинэн холбоосууд нь ус болон бага зэргийн химийн үйлчилгээнд чичиргээ сааруулагч, зэврэлтэнд тэсвэртэй байдаг. Даавууны холболтыг том диаметртэй, бага даралттай, өндөр температурт утааны хий, яндангийн систем зэрэгт ашигладаг.
Өргөтгөх холбоос ямар хөдөлгөөнийг шингээж чадах вэ?
Загвараас хамааран тэлэлтийн үе нь тэнхлэгийн (шахалт / сунгалт), хажуугийн (перпендикуляр офсет), өнцгийн (эргэлтийн) хөдөлгөөнийг тус тусад нь эсвэл хослуулан шингээж чаддаг. Ганц хөөрөгтэй төхөөрөмжүүд нь голчлон тэнхлэгийн хөдөлгөөнийг зохицуулдаг бол бүх нийтийн, нугастай, гимбал загваруудыг хажуугийн болон өнцгийн шилжилтэд ашигладаг.
Өргөтгөх холбоосыг суурилуулахдаа хаврын тулгуур хэрэгтэй юу?
Ихэнх тохиолдолд тийм. Өргөтгөх холбоосууд нь дулааны хөдөлгөөнийг шингээдэг боловч хоолойн жинг даах зориулалттай биш юм. Хувьсах пүршний гогцоо эсвэл байнгын пүршний гогцоо нь хоолой болон агуулгын үхсэн ачааллыг дэмжиж, тэлэлтийн үеийг чөлөөтэй хөдөлгөх боломжийг олгодог. Дэмжлэгийг зөв сонгох нь хоолойн стрессийн бүрэн шинжилгээний нэг хэсэг юм.
Танай өргөтгөлийн холболт ямар стандартыг мөрддөг вэ?
Манай металл өргөтгөл нь EJMA стандартын дагуу хийгдсэн бөгөөд ASME B31.1, ASME B31.3, EN 14917, GB/T 12777 стандартад нийцдэг. Резин болон даавууны хэсгүүд нь холбогдох ISO, EN, ASTM стандартуудыг дагаж мөрддөг. CE тэмдэглэгээ болон гуравдагч этгээдийн хяналт шалгалтыг хүсэлтээр авах боломжтой.
Өргөтгөх холболтын ердийн ашиглалтын хугацаа юу вэ?
Үйлчилгээний хугацаа нь температур, даралт, хөдөлгөөний мөчлөг, зөөвөрлөгчийн зэврэлт, суурилуулалтын чанараас хамаарна. Зөв хэмжээтэй, суурилуулсан металл хөөрөгний холболт нь ердийн үйлдвэрлэлийн үйлчилгээнд 10-20 жил үргэлжилдэг. Резинэн болон даавууны үе нь ерөнхийдөө богино хугацаатай байдаг тул сольж болохуйц элэгдэлд тооцогддог. Бид хүсэлтийн дагуу тодорхой хөөрөгний загварт зориулсан ядаргааны мөчлөгийн өгөгдлийг өгөх боломжтой.
