Хоолойн гутал нь байхгүй болтол хэн ч анзаардаггүй бүрэлдэхүүн хэсгүүдийн нэг юм. Энэ нь хоолойн ёроолд гагнаж, ачааллыг бүтцийн дам нуруу эсвэл T-шон дээр тарааж, дулааны мөчлөгийн үед хоолойг тэнхлэгийн дагуу хөдөлгөх боломжийг олгодог гулсах гадаргууг ихэвчлэн хангадаг. AtТяньшүн, бид жил бүр олон мянган яндан гутал үйлдвэрлэдэг - технологийн шугам, уурын толгой, криоген хоолой болон тэдгээрийн хоорондох бүх зүйл. 14 жил бизнес эрхэлсний эцэст бид сайн хийцтэй яндан гутал нь жингээ барихаас илүү үүрэг гүйцэтгэдэг болохыг олж мэдсэн: энэ нь хоолойн бүрээсийг хамгаалж, дулаалгын тасралтгүй байдлыг хадгалж, хоолойн ханыг хонхойлгохоос хамгаалдаг.
Хоолойн гутлын тулгуур нь илүү өргөн хүрээний нэг хэсэг юмхоолойн тулгууруудгэр бүл, гэхдээ тэдгээр нь өөрсдийн дизайны анхаарлыг татахуйц хангалттай ялгаатай. Энгийн хавчаар эсвэл гогцоо нь босоо тэнхлэгийг зохицуулдаг бол хоолойн гутал нь контактын интерфейсийг удирддаг. Энэ интерфэйс нь хурдан төвөгтэй болдог - өндөр үрэлт нь хоолойд стресс үүсгэж, хангалтгүй өндөр нь тусгаарлагчийг буталж, буруу материал нь гальваник зэврэлтэнд хүргэдэг. Бид хамтран ажилладаг гуурсан гутал тогтмол нийлүүлдэгхаврын өлгүүрдээр, эсвэл дулаан тусгаарлалт чухал байдаг хүйтэн шугам дээр урьдчилан тусгаарлагдсан хоолойн тулгууртай.
| Параметрийн хүснэгт | Жишээ |
| Дэмжлэгийн төрөл | Хатуу, Пүрш, Роллер, Гулсах |
| Хоолойн хэмжээ (NPS/DN) | 1/2"-ээс 60" (DN15 - DN1500) |
| Материалын стандарт | ASTM A36, SS304, SS316, A105 |
| Дизайн стандарт | MSS SP-58, ASME B31.1 |
| Макс. Дизайн ачаалал | 1000 кН хүртэл |
| Температурын хүрээ | -29 хэмээс +650 хэм хүртэл |
| Гадаргуугийн хамгаалалт | Халуун цайрдсан (HDG), эпокси |

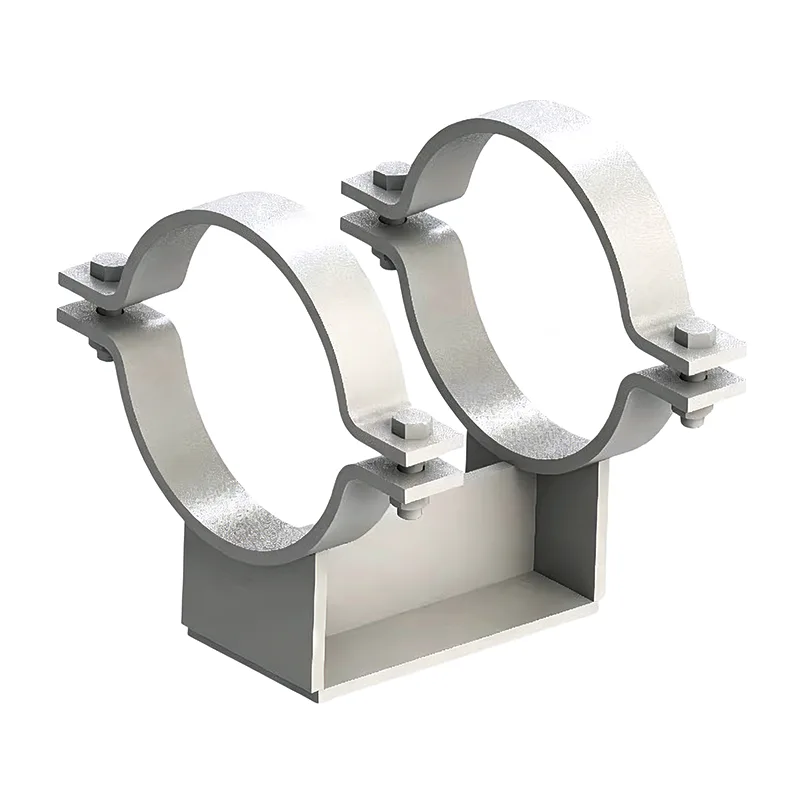

| Хавчих хэв маяг | Хоёр боолт, гурван боолт, U боолт |
| Тусгаарлалтын төрөл | Халуун тусгаарлагч / Хүйтэн тусгаарлагч (Криоген) |
Бид мөн өндөр ачаалалтай гулсах хэрэглээнд зориулж зэвэрдэггүй ган тулгуур хавтан дээр наасан PTFE-ээр хангаж чадна. Тосолгооны PTFE-ийн үрэлтийн коэффициент нь ихэвчлэн 0.05-аас 0.10 хооронд байдаг бөгөөд энэ нь хоолойн стрессийн инженерүүдийн уян хатан байдлын шинжилгээнд ашигладаг утга юм.
Хоолойн гутал нь бидний бүрэн хэмжээний бүтээгдэхүүнд мөрдөгддөг хоолойн тулгуур стандартын дагуу үйлдвэрлэгддэг.
ANSI/MSS SP‑58 – Хоолойн тулгуурын материал ба дизайн
ASME B31.3 / B31.1 – Процесс ба цахилгаан дамжуулах хоолой
EN 1090 - Бүтцийн гангийн үйлдвэрлэл (CE тэмдэгтэй төслүүдэд)
GB/T 17116 - Хоолойн тулгуурын Хятадын стандарт
Манай үйлдвэрийн чанарын систем нь ISO 9001:2015 гэрчилгээтэй бөгөөд гутлын багц бүрт EN 10204 3.1 материалын бүрэн баталгаажуулалтыг хангаж чадна.
Асуулт 1: Миний гутлын өндөр ямар байх ёстой вэ?
Гутлын өндрийг тусгаарлагчийн зузаанаас гадна 10-25 мм-ийн зайгаар тодорхойлно. Жишээлбэл, 100 мм-ийн ашигт малтмалын ноосны дулаалгатай хоолойд тусгаарлагчийг тулгуур гангаар тусгаарлахын тулд гутлын өндөр нь 120-125 мм байх ёстой. Хэрэв та бидэнд хоолойн хэмжээ болон дулаалгын хуваарийг өгвөл бид үүнийг таны шугам хоолойн техникийн үзүүлэлтээс тооцоолох болно.
Асуулт 2: Надад хэзээ гутал дээр PTFE гулсдаг хавтан хэрэгтэй вэ, хэзээ би зөвхөн нүүрстөрөгчийн ган суурийг гагнах боломжтой вэ?
Хэрэв хоолой нь дулааны тэлэлтийн дор тэнхлэгийн дагуу хөдөлнө гэж бодож байвал PTFE эсвэл өнгөлсөн зэвэрдэггүй гулсах гадаргуу нь үрэлтийг багасгаж, улмаар төхөөрөмжийн хошуунд үүсэх урвалын ачааллыг бууруулдаг. Тогтмол эсвэл бэхэлгээний цэгүүдэд гулсуурын хавтан хэрэггүй. Таны хоолойн стрессийн тайланд аль тулгуур нь гулсаж, аль нь бэхлэгдсэн байгааг хэлэх болно.

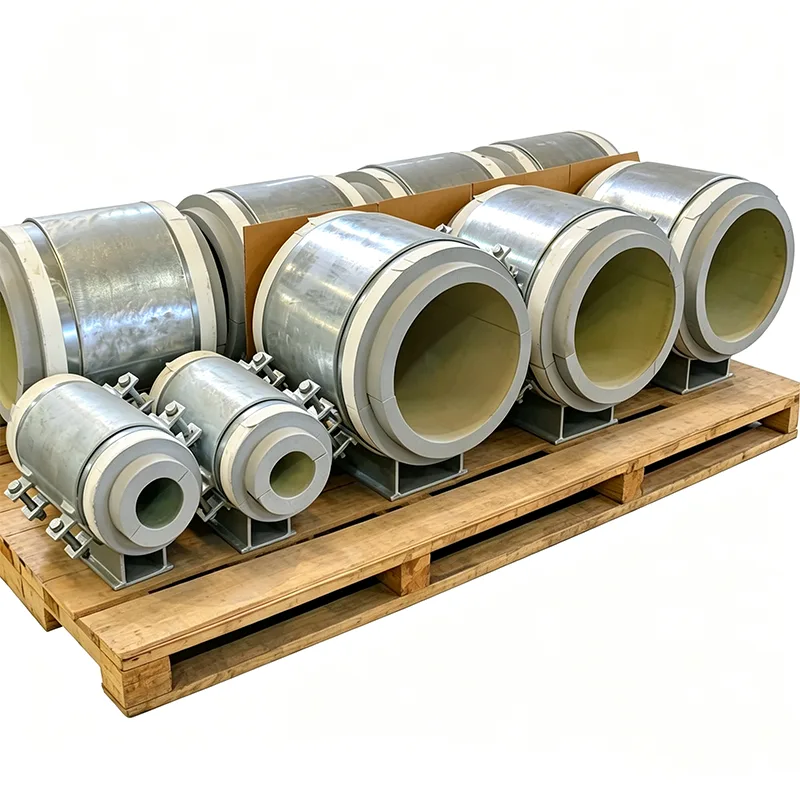

Асуулт 3: Та криоген үйлчилгээнд зориулж урьдчилан дулаалгатай хоолойн гутал нийлүүлж чадах уу?
Тиймээ. Бид ган эмээлд наалдсан хатуу хөөс эсвэл шилэн тусгаарлагч блок бүхий гутал үйлдвэрлэдэг. Суурийн хавтан нь тусгаарлагчийн доор байрлах ба бүхэл бүтэн угсралт нь хүйтэн шилжилт, конденсацаас урьдчилан сэргийлэх зориулалттай. Эдгээр нь ихэвчлэн LNG, этилен, хөргөсөн усны шугамд зориулагдсан байдаг.
Асуулт 4: Захиалгат гуурсан гутлыг хүргэх хугацаа хэд вэ?
PTFE-гүй энгийн нүүрстөрөгчийн ган гутал: 12-18 хоног. PTFE дэвсгэр эсвэл зэвэрдэггүй ган эдлэл бүхий гутал: 20-25 хоног. 24" буюу түүнээс дээш хэмжээтэй хоолойны том диаметртэй гутал бага зэрэг удаж магадгүй. Бид яг хуваарийг таны үнийн саналаар баталгаажуулах болно.
Асуулт 5: Танд зураг хэрэгтэй юу, эсвэл үндсэн өгөгдлөөр гутлын загвар зохион бүтээх боломжтой юу?
Хоёулаа ажилладаг. Хэрэв танд стандарт гутлын зураг байгаа бол бид түүн дээр яг тааруулж хийнэ. Хэрэв танд зөвхөн хоолойн хэмжээ, дулаалгын зузаан, ачаалал байгаа бол бид таны зөвшөөрөлд зориулж дизайныг санал болгож болно - стандарт тохиргоонд инженерийн төлбөр төлөхгүй.
Хоолойн гутал энгийн мэт харагддаг ч бид чанарын хяналтыг тогтмол явуулдаг.
Материалыг дулааны дугаар болон тээрмийн гэрчилгээтэй харьцуулна
Хоолойн OD дээр зөв тохирохыг баталгаажуулахын тулд эмээлийн радиусын хэмжээст баталгаажуулалт
Шаардлагатай бол PT эсвэл MT-тай гагнуурын харааны үзлэг
PTFE дэвсгэр дээрх бэхэлгээний бүрэн бүтэн байдлыг шалгах (товшилтын туршилт ба визуал)
Эцсийн хэмжээст шалгалт - өндөр, суурь хавтангийн тэгш байдал, боолтны нүхний хоорондох зай
Бүрхүүлийн үзлэг
Гутал эсвэл багц гутал бүрийг таны тусламжийн жагсаалтад хамаарах өвөрмөц дугаараар тэмдэглэсэн болно. Та багцыг алхаж, зураг нээхгүйгээр хэсэг бүрийг изометрт тааруулж болно.

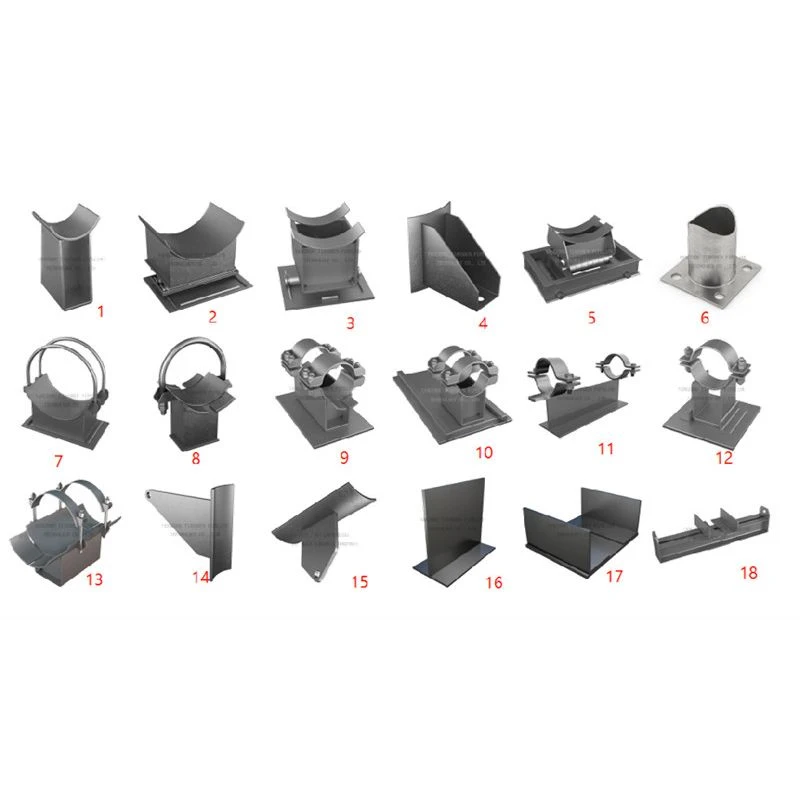

Стандарт хоолойн гутал нь бидний хувьд эхлэлийн цэг юм. Бид тэдгээрийг тодорхой ажилд зориулж тогтмол өөрчилдөг:
Өргөн фланцтай дам нуруунд зориулсан өргөтгөсөн суурь хавтан
Хоолойн налуу тавиуруудад зориулсан өнцгийн гутал
Одоо байгаа шугаман дээр огтлохгүйгээр засах зориулалттай хуваах бүрхүүлтэй гутал
Зуух ба шинэчлэгч хоолойд зориулсан өндөр температурт хайлштай эмээл (жишээ нь, P11, P22)
Гүйдэг гутлын хажуугийн зогсоолтой хос гулсдаг хавтан
Галд тэсвэртэй гутлын загварууд нь гялалзсан бүрхүүл эсвэл эрдэс хөвөн оруулгатай
Та суулгацын талаар илүү их мэдээлэл өгөх тусам бид гутлыг дараа нь сайтын өөрчлөлтөөс урьдчилан сэргийлэхийн тулд илүү сайн тааруулж чадна.
Өндөр температуртай шугам дээр гутлын гагнуурын байршлыг тогтоохдоо хоолойг өргөтгөхийг үргэлж зөвшөөр. Хүйтэн суурилуулалтын үед буруу байрлалд гагнасан гутал нь шугамыг халаах үед тулгуур гангаас алхаж болно.
PTFE дэвсгэрийг газар дээр нь элс цацах, будах үед хамгаалах шаардлагатай. Бид ихэвчлэн тэднийг далдалдаг, гэхдээ сайтын багийнханд сануулах нь хэзээ ч өвддөггүй.
Хэрэв гутал нь цайрдсан бүтэц дээр суувал цайрын хэврэгшил, жигд бус зэврэлтээс зайлсхийхийн тулд зэвэрдэггүй ган эсвэл PTFE контакт гадаргуу нь илүү тохиромжтой.
Том ханатай хоолойны хувьд бүрэн эмээлтэй гутал нь хавтгай бар гутлаас илүү ачааллыг хуваарилж, хоолойн хананд хэт ачаалал үүсгэх эрсдлийг бууруулдаг. Хэрэв та хоолойн хуваарь болон ачааллыг хуваалцвал бид хурдан тооцоо хийх боломжтой.
Хоолойн гутал нь дамжуулах хоолойн системийн хамгийн чухал үүрэг гүйцэтгэдэг бөгөөд бид тэдэнд зохих хүндэтгэлтэй ханддаг. Бидний тээвэрлэж буй гутал бүрийг ган хавтан, хоолой, бүтцийн хэсгүүдээс бүрдүүлдэг. Энэ нь бид түүхий эдээс эхлээд эцсийн будаг хүртэлх чанарыг хянадаг гэсэн үг. Энэ нь төсөл эцсийн мөчид 50 нэмэлт гутал нэмэхэд бид хурдан хариу үйлдэл үзүүлэх боломжтой гэсэн үг юм.
Бид метанолын үйлдвэрүүд, хөвөгч LNG байгууламжууд, төвлөрсөн дулааны шугам сүлжээ, эмийн цэвэр цахилгааны шугамд зориулсан хоолойн гутал нийлүүлсэн. Манай бизнесийн 70 гаруй хувь нь давтан захиалгаас бүрддэг, учир нь манай гутал хоолойд таарч, шаардлагатай үед гулсаж, эхний жилдээ зэврдэггүй.
Хэрэв таны төсөлд яндан гутал, урьдчилан дулаалгатай хоолойн тулгуур эсвэл пүршний тулгуур ба өлгүүрийн иж бүрэн багц шаардлагатай бол бидэнд туслах хуваарь эсвэл стандарт зургийг илгээнэ үү. Бид танд үйлдвэрээс шууд үнийн санал, өрсөлдөхүйц үнэ, хүргэх хугацааг төлөвлөх болно. Манай Янжоу дахь үйлдвэрт хэзээ ч зочлохыг урьж байна - та гутал бүрийг явахаас нь өмнө хэрхэн зүсэж, гагнаж, дуусгахыг харах болно.
