Өндөр хүчин чадалтай тогтмол пүрштэй гогцоо нь хүнд даацын хоолойн аюулгүй байдал, тогтвортой байдлыг хэрхэн сайжруулах вэ?

Босоо хөдөлгөөн ихтэй өндөр температурт дамжуулах хоолойн хувьд зөв тулгуурыг сонгох нь төхөөрөмжийн аюулгүй байдал, ашиглалтын хугацаанд шууд нөлөөлдөг.ТяньшуйхангадагӨндөр хүчин чадалтай тогтмол пүршний өлгүүр500 кН хүртэл даацын хүчин чадалтай, 600 мм хүртэлх зайтай, дулааны тэлэлт, агшилтын үед тогтвортой ачааллын хазайлтыг хянах чадвартай, үйлдвэрлэлийн шугам хоолойд зориулагдсан.

Тогтмол пүршний гогцоо нь дамжуулах хоолой босоо тэнхлэгт шилжих үед бараг тогтвортой дэмжих хүчийг хадгалах зориулалттай. Энэ шинж чанар нь дулааны цахилгаан станц, боловсруулах үйлдвэр, химийн бодис боловсруулах байгууламж болон дулааны шилжилт ихтэй бусад байгууламжид онцгой ач холбогдолтой юм. Ердийн хувьсах пүршний тулгууртай харьцуулахад өндөр хүчин чадалтай тогтмол загвар нь хоолой, тоног төхөөрөмжийн хошуу, фланц, зэргэлдээ тулгуурт хүсээгүй ачааллыг багасгахад тусалдаг. Энэхүү гарын авлага нь систем хэрхэн ажилладаг, түүний үндсэн техникийн шинж чанарууд, хэрэглээний талбарууд, сонгоход анхаарах зүйлс, чанарын шаардлагыг тайлбарладаг.

Агуулга

1. Өндөр хүчин чадалтай тогтмол пүршний өлгүүр гэж юу вэ?

2. Тогтмол пүршний өлгүүр хэрхэн ажилладаг вэ?

3. Техникийн үндсэн үзүүлэлтүүд

4. Гол давуу тал нь юу вэ?

5. Үүнийг хаана ашигладаг вэ?

6. Та хэрхэн зөв загварыг сонгох ёстой вэ?

7. Чанарын хяналт ба туршилт

8. Байнга асуудаг асуултууд

Өндөр хүчин чадалтай тогтмол пүршний өлгүүр гэж юу вэ?

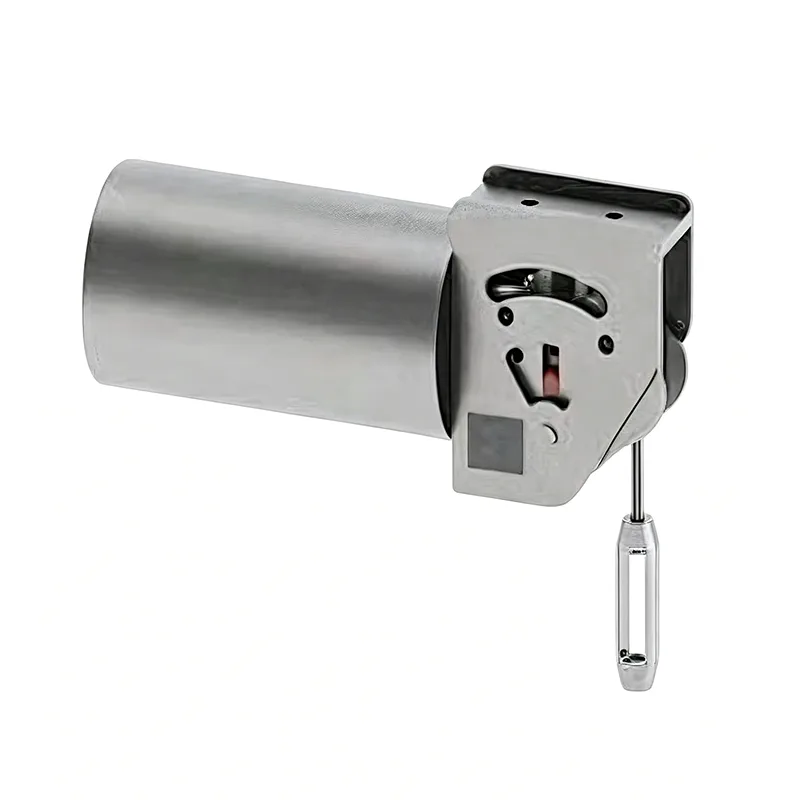

A Өндөр хүчин чадалтай тогтмол пүршний өлгүүрЭнэ нь хоолойн механик тулгуур бөгөөд босоо тэнхлэгийн хүнд ачааг зөөвөрлөхийн зэрэгцээ тулгуур хүчний хамгийн бага өөрчлөлттэйгээр дамжуулах хоолойн мэдэгдэхүйц хөдөлгөөнийг зөвшөөрдөг. Энэ нь ялангуяа дулааны тэлэлт, агшилтын нөлөөлөлд өртсөн хоолойн системд тохиромжтой.

Өндөр температурт дамжуулах хоолой халах үед түүний урт, байрлал ихээхэн өөрчлөгдөж болно. Хэрэв энэ хөдөлгөөний үед дэмжлэгийн хүч ихээхэн өөрчлөгдвөл хоолой болон холбогдсон төхөөрөмжид нэмэлт ачааллыг шилжүүлж болно. Тогтмол пүршний механизм нь энэхүү хөдөлгөөнийг нөхөж, үйл ажиллагааны хүрээнд харьцангуй тогтвортой ачааллыг хадгалах зорилгоор бүтээгдсэн.

Орчин үеийн байнгын пүршний гогцоо нь ихэвчлэн хүнд даацын пүршийг холбогч, бүлүүр эсвэл хөшүүргийн механизмтай хослуулдаг. Механизмын геометр нь дамжуулах хоолой хөдөлж байх үед пүршний эргэлт ба ачааллын эргэлтийг тэнцвэржүүлж, тулгуур нь бараг тогтмол гаралтын хүчийг хадгалах боломжийг олгодог.

Маш хүнд дамжуулах хоолой эсвэл том босоо тэнхлэг бүхий төслүүдийн хувьд Тианшүй нь 0.1 кН-аас 500 кН хүртэлх ачааллыг хамарсан стандарт загваруудыг санал болгодог бөгөөд стандарт хүчин чадлаас хэтэрсэн хэрэглээнд тохируулсан инженерчлэлтэй.

Тогтмол хаврын өлгүүр хэрхэн ажилладаг вэ?

Ажлын зарчим нь механик нөхөн олговор дээр суурилдаг. Пүрш хазайх үед хүч нь өөрчлөгддөг энгийн хувьсах пүршээс ялгаатай нь байнгын пүршний гогцоо нь энэхүү өөрчлөлтийг нөхөхийн тулд нарийн зохион бүтээсэн механик геометрийг ашигладаг.

Дэмждэг шугам хоолой нь босоо чиглэлд хөдөлж байх үед хавар нь шахагдаж эсвэл сунадаг. Үүний зэрэгцээ холбох механизм нь байрлалаа өөрчилдөг. Үүссэн эргүүлэх моментийн хамаарлыг ажлын цохилтын туршид дэмжлэгийн хүч нь хяналттай хазайлтын хязгаарт байлгахаар зохион бүтээсэн.

Энэ нь хэд хэдэн практик давуу талыг өгдөг:

• Дулааны хөдөлгөөний үед тогтвортой дэмжих хүч.
• Холбогдсон хоолойн нэмэлт ачааллыг бууруулсан.
• Цорго хэт их ачаалах эрсдэл бага.
• Их хэмжээний босоо шилжилтийг илүү сайн байрлуулах.
• Өндөр температурын чухал шугам хоолойн тогтвортой байдлыг сайжруулсан.

Загварын үр нөлөөг ихэвчлэн ачааны шилжилтийн туршилтаар баталгаажуулдаг. Зөв тохируулсан нэгж нь тогтоосон хөдөлгөөний хүрээнд харьцангуй тэгш ачааллын муруйг харуулах ёстой.

Техникийн үндсэн үзүүлэлтүүд

Тогтмол хаврын гогцоо сонгох нь түүний нэрлэсэн ачааллын үнэлгээг харахаас илүү их зүйлийг шаарддаг. Ашиглалтын ачаалал, аялал, суурилуулалтын чиг баримжаа, пүршний материал, тохируулах чадвар, хүрээлэн буй орчны нөхцөл зэргийг инженерийн ажлын явцад анхаарч үзэх хэрэгтэй.

Эдгээр стандарт параметрүүдээс гадуурх төслүүдийн хувьд шаардлагатай ачаалал, аялал, суурилуулах зай, холболтын хэмжээ, материал, холбогдох шугам хоолойн стандартын дагуу тохируулсан тохиргоог хийж болно.

Гол давуу талууд юу вэ?

1. Дулааны хөдөлгөөний үед тогтвортой ачаалал

Гол давуу тал нь дамжуулах хоолой хөдөлж байх үед бараг тогтмол дэмжлэг үзүүлэх чадвар юм. Энэ нь дэмжлэгийн ачааллын өөрчлөлт нь мэдрэмтгий төхөөрөмжид нөлөөлж, эсвэл хүсээгүй стрессийн концентрацийг үүсгэж болзошгүй системүүдэд үнэ цэнэтэй юм.

2. Ачаалал ихтэй

Хүнд даацын үйлдвэрлэлийн шугам хоолой нь түүний тулгуур системд ихээхэн хэмжээний босоо ачаалал үүсгэж болзошгүй. Стандарт загвар нь 500 кН хүртэлх ачааллыг тэсвэрлэх чадвартай бол илүү өндөр шаардлагад нийцүүлэн тусгайлан боловсруулсан шийдлүүдийг боловсруулж болно.

3. Том босоо аялал

Дулааны тэлэлт нь ихээхэн босоо шилжилтийг үүсгэж болно. Стандарт аяллын сонголтууд нь 50 мм, 100 мм, 200 мм, 400 мм байдаг бол тусгайлан боловсруулсан загвар нь 600 мм хүртэлх бодит аялалыг багтаах боломжтой.

4. Тоног төхөөрөмжийн хамгаалалт сайжирсан

Дэмжлэгийн хүчний хэлбэлзлийг хязгаарласнаар тогтмол хаврын зохион байгуулалт нь турбины холболт, савны хошуу, фланц болон бусад эмзэг бүрэлдэхүүн хэсгүүдэд дамжих нэмэлт ачааллыг бууруулахад тусална.

5. Тохиромжтой суурилуулалт, тохируулга

Урьдчилан тохируулсан зүү нь тээвэрлэлт, суурилуулалт, гидротуршилт болон ашиглалтын өмнөх бусад үйл ажиллагааны явцад механизмыг тогтоосон хүйтэн байрлалд нь барьж чаддаг. Туршилт дууссаны дараа тээглүүрийг хэвийн ажиллуулахын өмнө авч болно.

Үүнийг хаана ашигладаг вэ?

Тогтмол пүрштэй гогцоо нь ихэвчлэн хүнд ачаалал, босоо хөдөлгөөнийг хоёуланг нь байрлуулах шаардлагатай үйлдвэрлэлийн шугам хоолойн системд сонгодог. Ердийн хэрэглээнд:

• Дулааны цахилгаан станцууд:Үндсэн уур, халуун дахин халаалт, бойлертой холбоотой хоолой.
• Цөмийн эрчим хүчний байгууламжууд:Хяналттай дэмжлэгийн ачаалал шаарддаг чухал хоолойн системүүд.
• Газрын тос боловсруулах үйлдвэрүүд:Өндөр температурын процесс ба нүүрсустөрөгчийн хоолой.
• Химийн үйлдвэрүүд:Дулааны эргэлтэнд өртсөн процессын шугамууд.
• Нефть химийн байгууламжууд:Том диаметртэй, өндөр температуртай дамжуулах хоолой.
• Аж үйлдвэрийн эрчим хүчний систем:Уур болон бусад өндөр эрчим хүчний шугам хоолойн сүлжээ.

Дамжуулах хоолойн дэмжлэгийн нэмэлт шийдлүүдийн хувьд инженерүүд байнгын пүршний тулгуур, пүршний гогцоо, хоолойн тулгуур зэргийг зураг төсөл болон стресс-шинжилгээний шаардлагын дагуу үнэлж болно.

Хэрхэн зөв загвар сонгох вэ?

Зөв сонголт нь зөвхөн даацын багтаамжаас илүүтэй инженерийн өгөгдөл дээр үндэслэсэн байх ёстой. Өндөр хүчин чадалтай тогтмол пүршний гогцоо худалдаж авахын өмнө дараахь параметрүүдийг баталгаажуулах шаардлагатай.

1. Үйл ажиллагааны ачаалал:Дэмжлэгийн байрлал дахь бодит босоо ачааллыг тодорхойлно.
2. Хүйтэн ба халуун байрлал:Хүлээгдэж буй хоолойн хөдөлгөөний бүрэн хүрээг тодорхойлох.
3. Шаардлагатай аялал:Тооцоолсон нүүлгэн шилжүүлэлтийг хангалттай ажлын ахиуцаар нөхөх чадвартай нэгжийг сонго.
4. Суурилуулалтын чиглэл:Хэвтээ эсвэл босоо тохиргоо шаардлагатай эсэхийг баталгаажуулна уу.
5. Холболтын хэмжээсүүд:Бүтцийн цэвэрлэгээ, саваа холболт, бэхэлгээний шаардлагыг шалгана уу.
6. Байгаль орчны нөхцөл:Агаарын чийгшил, идэмхий хий, гаднах нөлөөлөл, температурыг анхаарч үзээрэй.
7. Холбогдох стандартууд:MSS SP-58, ASME B31.1, ASME B31.3, EN 13480, эсвэл холбогдох үндэсний стандарт зэрэг төслийн шаардлагыг баталгаажуулна уу.

Солих төслүүдийн хувьд одоо байгаа нэрийн хуудасны мэдээлэл, ачааллын өгөгдөл, аялалын шаардлага, хэмжээст зураг, холболтын дэлгэрэнгүй мэдээлэл нь үйлдвэрлэгчид тохирох солих нэгжийг боловсруулахад тусална.

Чанарын хяналт ба туршилт

Гүйцэтгэлийн тууштай байдал нь чухал ач холбогдолтой, учир нь гогцоо нь хоолойг дэмжих системийн нэг хэсэг болдог. Тиймээс үйлдвэрлэлийн чанар нь хэмжээст хяналт болон функциональ ачааллын туршилтыг багтаасан байх ёстой.

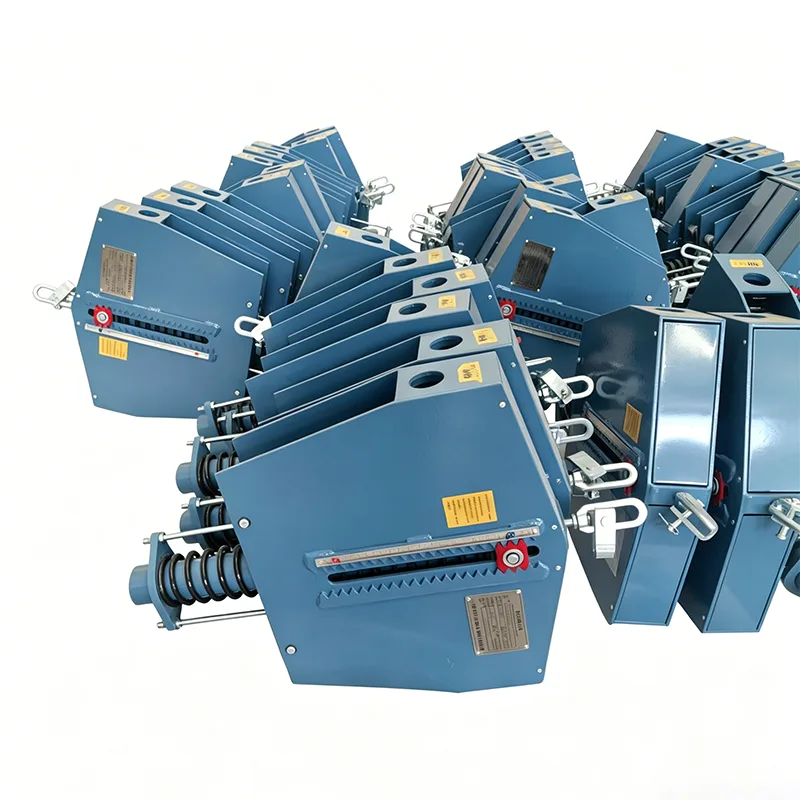

Тяньшуй түүний байнгын пүрш өлгүүрийг тээвэрлэхээс өмнө урьдчилан тохируулж, тохируулсан гэж мэдэгджээ. Дэмжих хүч нь шаардлагатай хүлцлийн хүрээнд хэвээр байгаа эсэхийг шалгахын тулд ачааллыг заасан аяллын олон байрлалд хэмжинэ.

Төслийн баримт бичгийн багц нь дараахь зүйлийг агуулж болно.

• Ачааллын туршилт ба ачаа нүүлгэн шилжүүлэлтийн бүртгэл.
• Хэмжээст шалгалтын баримт бичиг.
• Хаврын болон бүтцийн материалын гэрчилгээ.
• Шаардлагатай үед гагнуурын болон NDT баримт бичиг.
• Урьдчилан тохируулах болон суулгах мэдээлэл.
• Холбогдох чанар, мөрдөх боломжтой бүртгэлүүд.

Бүтээгдэхүүний мэдээлэл нь ISO 9001:2015 стандартаар баталгаажсан чанарын систем, олон улсын хоолой, үйлдвэрлэлийн олон стандартыг дэмждэг болохыг харуулж байна. Дагаж мөрдөх хатуу шаардлага бүхий төслүүдийн хувьд худалдан авагчид захиалга өгөхөөс өмнө яг стандарт, шалгалтын хамрах хүрээ, хүлцэл, баримт бичгийн шаардлагыг баталгаажуулах ёстой.

Байнга асуудаг асуултууд

Тогтмол пүршний гогцоо ба хувьсах пүршний өлгүүр хоёрын ялгаа юу вэ?

Хувьсах пүршний гогцоо нь пүршийг цус харвалтын дундуур хөдөлгөхөд дэмжих хүчийг өөрчилдөг. Тогтмол хаврын гогцоо нь механик нөхөн олговрын механизмыг ашигладаг бөгөөд энэ нь тодорхой аяллын туршид дэмжлэгийн хүчийг илүү тогтвортой байлгах болно. Тиймээс ачааллын өөрчлөлтийг багасгах шаардлагатай тохиолдолд тогтмол загварыг илүүд үздэг.

Өндөр хүчин чадалтай тогтмол пүршний гогцоо ямар даацыг даах вэ?

Стандарт загварууд нь 0.1 кН-аас 500 кН хүртэлх үйл ажиллагааны ачааллыг хамардаг. Илүү их ачаалал шаардсан хэрэглээг шаардлагатай ачаалал, аялал, бүтцийн хэмжээс, холбогдох стандартад үндэслэн захиалгат инженерийн төсөл гэж үнэлж болно.

Урьдчилан тохируулсан зүүг яагаад ашигладаг вэ?

Урьдчилан тохируулсан тээглүүр нь механизмыг заасан суурилуулалтын байрлалд нь түгждэг. Эдгээр нь тээвэрлэлт, суурилуулалт, гидротуршилт, химийн цэвэрлэгээний явцад хүсээгүй хөдөлгөөнөөс сэргийлэхэд тусалдаг. Хоолойн системийг хэвийн ажиллагаанд оруулахаас өмнө тээглүүрүүдийг зайлуулах шаардлагатай.

Өлгүүрийг идэмхий орчинд тохируулж болох уу?

Тиймээ. Ашиглалтын орчноос хамааран орон сууцны хамгаалалт нь халуун цайрдсан, эпокси бүрээс, тусгай хамгаалалтын систем эсвэл өөр материал байж болно. Инженерийн үе шатанд хүрээлэн буй орчны нөхцөлийг зааж өгөх ёстой.

Өлгүүр нь хэр их аялах багтаамжтай вэ?

Нийтлэг аяллын тохиргоонд 50 мм, 100 мм, 200 мм, 400 мм орно. Захиалгат шийдлүүд нь хоолойн системд босоо чиглэлд илүү их хөдөлгөөн хийх шаардлагатай үед 600 мм хүртэл бодит аялал хийх боломжтой.

Үнийн санал авахдаа ямар мэдээлэл өгөх ёстой вэ?

Ашигтай инженерийн мэдээлэлд үйл ажиллагааны ачаалал, хүйтэн ба халуун байрлал, шаардлагатай аялал, суурилуулалтын чиг баримжаа, холболтын хэмжээс, холбогдох стандартууд, хүрээлэн буй орчны нөхцөл байдал, төсөлд хамаарах аливаа шалгалт, баримт бичгийн шаардлагууд орно.

Дүгнэлт: Шугам хоолойн системд зориулсан тогтвортой дэмжлэгийг сонго

Хүнд үйлдвэрийн шугам хоолойд босоо тэнхлэгийн дулааны шилжилт ихтэй үед зөв зохион бүтээгдсэн байнгын пүршний гогцоо нь ихээхэн өөрчлөлт авчирдаг. Хяналттай дэмжих хүчийг хадгалж, ачааллын хүсээгүй хэлбэлзлийг бууруулж, их хэмжээний аяллыг зохион байгуулснаар энэ төрлийн дэмжлэг нь хоолойн илүү аюулгүй, урьдчилан таамаглах боломжтой үйл ажиллагаанд хувь нэмэр оруулж чадна. Tianshui нь 500 кН хүртэлх ачааллыг даах өндөр хүчин чадалтай шийдлүүдийг санал болгодог бөгөөд хэрэгцээ шаардлагад нийцсэн загвар дизайнтай. Хэрэв та цахилгаан станц, боловсруулах үйлдвэр, химийн байгууламж эсвэл бусад өндөр температурт дамжуулах хоолой барих төслийн тулгууруудыг сонгох гэж байгаа бол,бидэнтэй холбоо барина ууТохирох техникийн зөвлөмж, үнийн саналыг авахын тулд ачаа болон аяллын шаардлагад нийцүүлэн.
