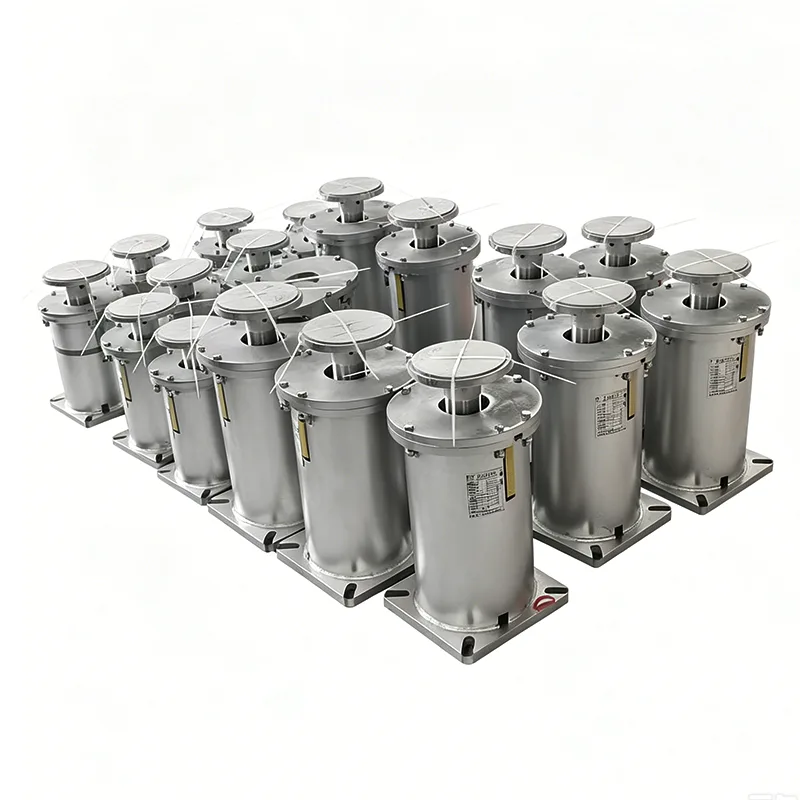

Бид хаврын тулгууруудыг хийж байнаТяньшүн14 жилийн турш. Эдгээр нь хоолойн системийн хамгийн гялалзсан хэсэг биш боловч дулааны цахилгаан станц эхлэх эсвэл LNG шугам хөргөх үед эдгээр нь хүнд ачааг чимээгүйхэн гүйцэтгэдэг бүрэлдэхүүн хэсгүүд юм. Манай захиалгын 70 гаруй хувь нь байнгын үйлчлүүлэгчдээс ирдэг - EPC, инженерийн фирмүүд, үйлдвэрийн эзэд, үлдсэнийг нь туршиж, бидэнтэй хамт байдаг. Манай хаврын тусламжууд Ойрхи Дорнодын нефть боловсруулах үйлдвэрээс Зүүн өмнөд Азийн химийн үйлдвэр хүртэл 45 гаруй оронд ажиллаж байна.

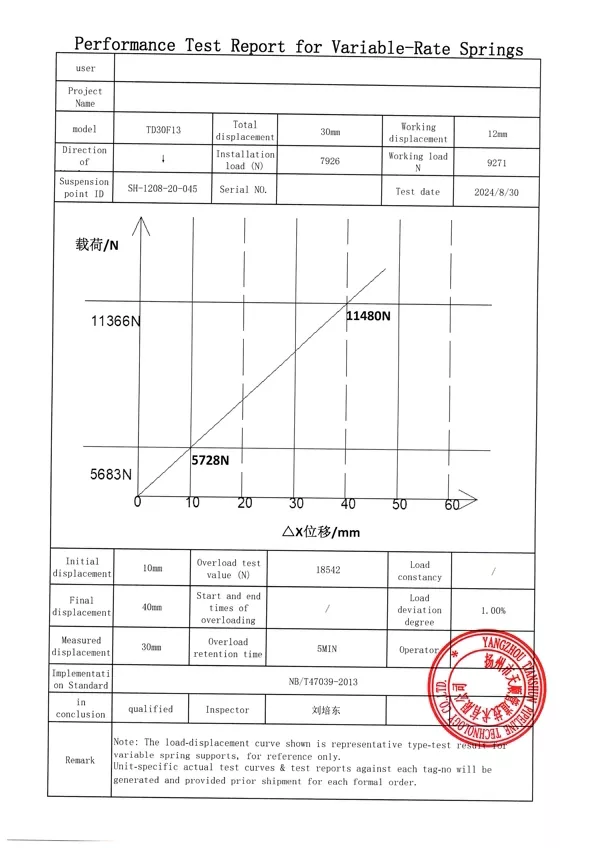

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.
Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.
Бүтээгдэхүүн нь эрчим хүч, нефть-химийн болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

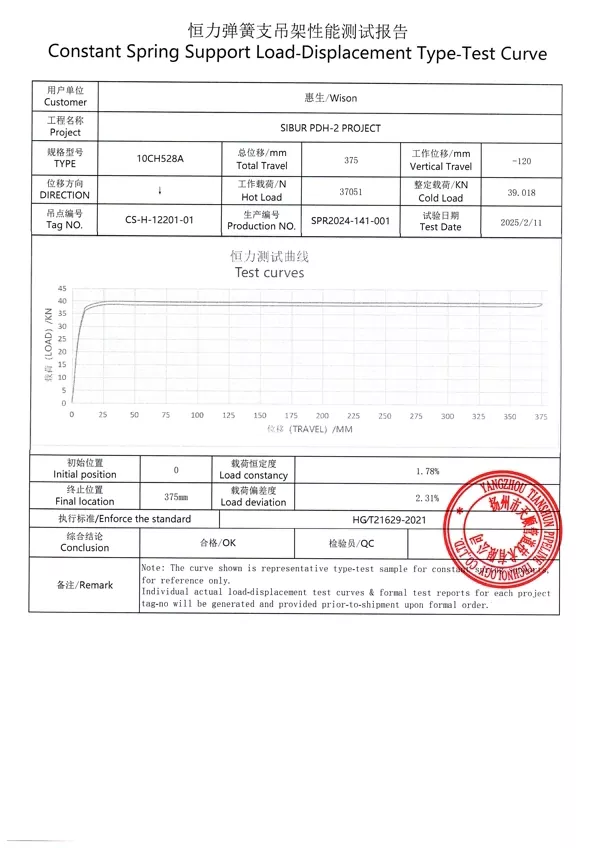

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.
Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.
Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.
Хаврын тулгууруудыг зааж өгөхдөө эхний бодит шийдвэр нь хоёр төрлийн хооронд байна. Хоолойн хөдөлгөөн дунд зэрэг бөгөөд ачааллын зарим өөрчлөлтийг хүлээн зөвшөөрөх боломжтой болхувьсах пүршний тулгууруудажлаа сайн хийж, зардлыг бууруулна. Хэрэв уурын турбин эсвэл компрессорын цорго зэрэг холбогдсон төхөөрөмж ачааллын өөрчлөлтийг тэсвэрлэх чадваргүй бол танд хэрэгтэй.байнгын хаврын тулгуурууд. Тэд аяллын бүх хүрээг хамарсан бараг тэгш дэмжих хүчийг хадгалдаг. Манай инженерүүд таамаглал биш стрессийн шинжилгээний өгөгдөл дээр үндэслэн зөв төрлийг сонгоход тань туслах болно.
| Хувьсах пүршний гогцооны үзүүлэлтийн хүснэгт | Жишээ |
|---|---|
| Гогцооны төрөл / тохиргоо | A, B, C, D, E, F, G төрлүүд |
| Хаврын хэмжээ / Үгүй. | № 0 - № 22 |
| Аялалын хүрээ | 30мм, 60мм, 90мм, 120мм, 180мм |
| Үйл ажиллагааны ачаалал | 0.2 кН - 400 кН |
| Суурилуулсан ачаалал (хүйтэн ачаалал) | кН / кгф |
| Ашиглалтын ачаалал (халуун ачаалал) | кН / кгф |
| Хөдөлгөөний чиглэл | Дээш / Доош |
| Хувьсах байдал (%) | ≤ 25% (Стандарт) |
| Гадаргуугийн боловсруулалт | Халуун дүрэх галв/ Будсан |
| Орон сууцны материал | Нүүрстөрөгчийн ган (Q235/Q355) |
| Тогтмол пүршний өлгүүрийн хүснэгт | Жишээ |
|---|---|
| Загвар / Цуврал | PH, LH, CA, CS, TH |
| Ачааллын хүчин чадал (ашиглалтын) | 0.1 кН - 500 кН |
| Нийт аялал | 50мм, 100мм, 200мм, 400мм |
| Бодит аялал | 600 мм хүртэл |
| Ачааллын хазайлт (хүлцэл) | ±5% (Стандарт) / ±3% (Өндөр үзүүлэлт) |
| Суурилуулалтын байрлал | Хэвтээ / Босоо |
| Орон сууцны дуусгах | Халуун цайрдсан / эпокси |
| Ашиглалтын температур. | -20°C - +80°C (Орчны орчин) |
| Хаврын ороомгийн материал | 60Si2Mn / 50CrVA |
| Ачааллын тохируулгын хүрээ | ±10% (Талбарын тохируулга) |

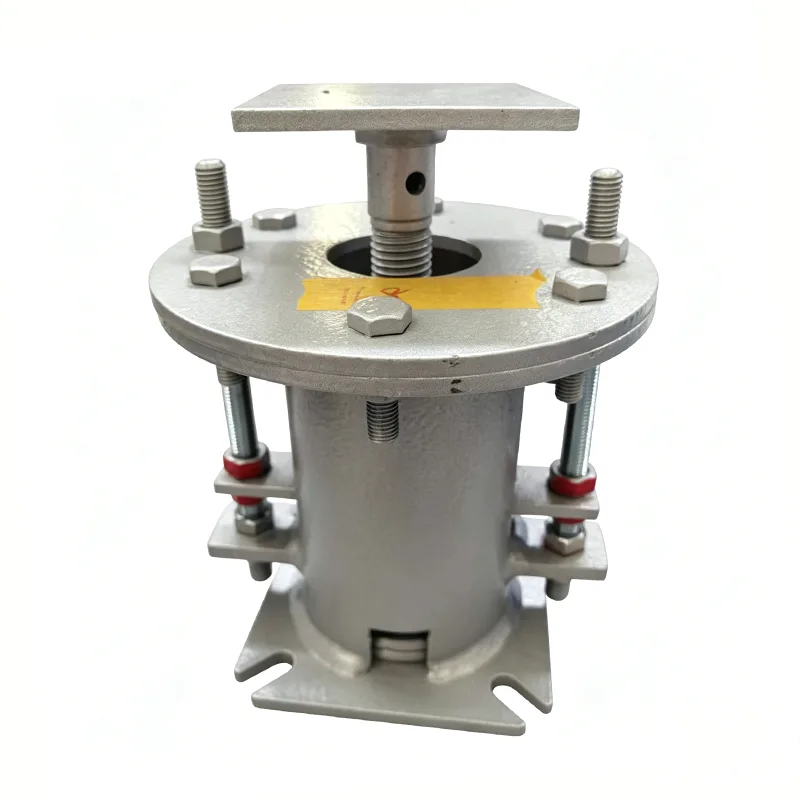

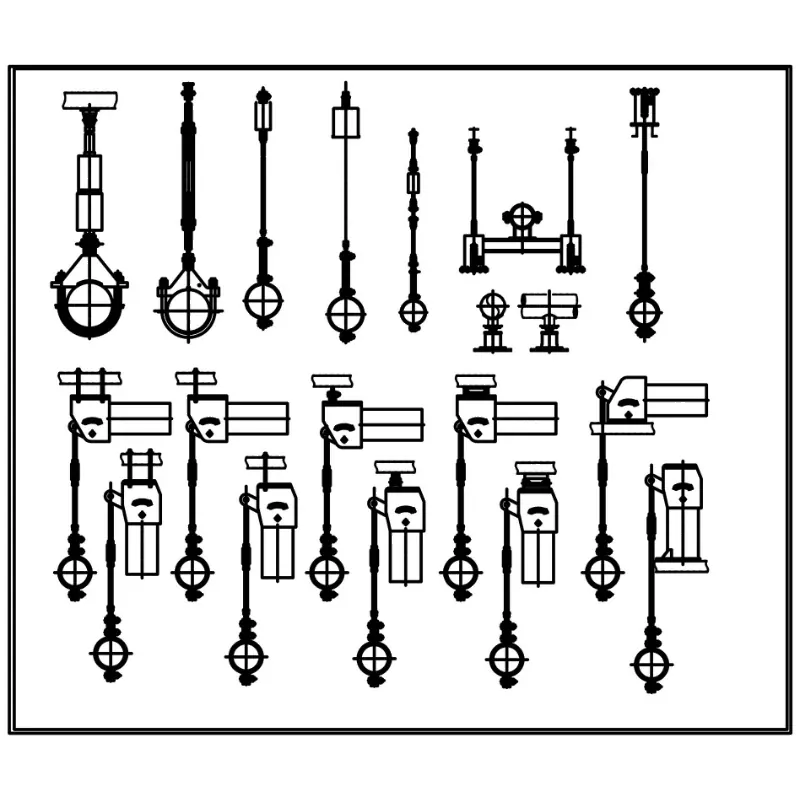

Хаврын тулгуурууд нь тусдаа ажилладаггүй. Тэд бараг үргэлж томоохон дэмжлэгийн зохицуулалтын нэг хэсэг байдаг. Ердийн тохиргоонд жинг даах зориулалттай хатуу хоолойн тулгуур эсвэл хоолойн гутал багтдаг бол хаврын хэсэг нь босоо дулааны хөдөлгөөнийг зохицуулдаг. Хүйтэн шугамыг дэмжих шаардлагатай үед бид тулгуур цэг дээр конденсац үүсэх, мөс үүсэхээс сэргийлж хаврын угсралтыг урьдчилан тусгаарлагдсан хоолойн тулгууртай хослуулдаг. Олон үйлчлүүлэгчид тэдгээрийг өөр нэрээр дууддаг - хаврын гогцоо - ялангуяа уг төхөөрөмж нь дээд талд суурилуулсан өлгөөтэй байх үед. Нэг төрлийн бүтээгдэхүүн, зүгээр л өөр угсралтын загвар.
Бид түүхий эдийг огтолдоггүй. Багц бүр тээрмийн гэрчилгээтэй ирдэг бөгөөд бид танай хяналтын багтай бүрэн мөшгих боломжоо хуваалцахдаа баяртай байна.
| Бүрэлдэхүүн хэсэг | Нийтлэг материал | Ердийн температурын хүрээ |
|---|---|---|
| Ороомог пүрш | 60Si2MnA / 50CrVA | -40 хэмээс 250 хэм хүртэл |
| Суултын сав / лааз | Q235B, 20# ган, эсвэл SS304 | Хүрээлэн буй орчиноос дунд-өндөр |
| Хоног ба холболтын тоног төхөөрөмжийг ачаалах | Нүүрстөрөгчийн ган A105, SS F304 | Хоолойн ангилалд тохирсон |
| Өлгүүрийн саваа ба хавсралт | 45# ган эсвэл SS304 | Төслийн техникийн дагуу |
Бүх материалыг Хятадын зөвшөөрөгдсөн гангийн үйлдвэрүүдээс авдаг. Хэрэв таны төсөлд хоёр талт зэвэрдэггүй эсвэл өндөр температурт хайлш гэх мэт тодорхой зэрэглэл шаардлагатай бол бидэнд мэдэгдээрэй.
Бид дараах стандартын дагуу үйлдвэрлэдэг бөгөөд хүсэлтийн дагуу бусад стандартад тохируулж болно.
ASME B31.3 – Процесс дамжуулах хоолой
ANSI/MSS SP-58 – Хоолойн тулгуур ба өлгүүр
GB/T 17116 - Хоолойн тулгуурын Хятадын стандарт
Мөн DIN, JIS эсвэл таны төслийн онцлогт тохируулан ашиглах боломжтой
Манай үйлдвэр ISO 9001:2015 стандартын гэрчилгээтэй бөгөөд тээвэрлэлт болгондоо EN 10204 3.1 материалын бүрэн гэрчилгээг гаргадаг.
А1: Хувьсах эсвэл тогтмол - би яаж шийдэх вэ?
Хэрэв таны хоолойн нүүлгэн шилжүүлэлт тийм ч том биш бөгөөд ачааллын хэлбэлзэл нь 10-25% байвал сайн бол хувьсах пүршний тулгуур сайн ажиллаж, зардал багатай байх болно. Хавсаргасан төхөөрөмж нь цоргоны хатуу зөвшөөрөгдөх ачаалалтай үед (турбины оролт, компрессорын холболт эсвэл реакторын хоолойд байдаг) тогтмол пүршний дэмжлэгтэйгээр яв. Стрессийн изометр эсвэл нүүлгэн шилжүүлэлтийн өгөгдлөө бидэнд илгээгээрэй, бид танд тохирох загварыг санал болгох болно - үүнд төлбөр төлөхгүй.
Асуулт 2: Та ямар ачааллын хүчин чадал, аяллын хүрээг хангаж чадах вэ?
Хувьсах пүршний тулгууруудын хувьд манай стандарт хэмжээ нь хэдэн зуун килограммаас 20 тонноос дээш хэмжээтэй байдаг. Тогтмол пүршний тулгуур нь хүнд ханатай шугамын хувьд 30 тонноос хэтэрч чаддаг. Аялал: ихэвчлэн хувьсах нэгжийн хувьд 0-150 мм, тогтмол төрлийн хувьд 300 мм ба түүнээс дээш. Тусгай аяллын хүрээ болон ачааллын тохиргоо нь бидний хувьд ердийн зүйл юм.
Q3: Хүргэлт хэр удаан үргэлжлэх вэ?
Нөөц ба хагас боловсруулсан бүрэлдэхүүн хэсгүүд: 20-25 хоног. Бүрэн захиалгат захиалга: 30-40 хоног. Хэрэв таны төсөл маш нарийн хуваарьтай байгаа бол манай борлуулалтын багтай эртхэн ярилцаарай - бид чухал хугацааг хангахын тулд үйлдвэрлэлийн хэсгүүдийг өөрчлөх боломжтой.
Асуулт 4: Та эдгээрийг экспортлохдоо хэрхэн савлах вэ?
Жижиг хэсгүүд нь утсан модон хайрцагт ордог. Томоохон угсралтуудыг ган тавиур эсвэл ус нэвтэрдэггүй ороосон гагнасан хүрээ дээр боолтоор бэхлэнэ. Бид Ойрхи Дорнод, Зүүн Өмнөд Ази, Европ, Өмнөд Америкийн боомтуудад тогтмол тээвэрлэдэг. Бид сүүлийн гурван жилийн хугацаанд тээвэрлэлтийн хохирлын талаар нэг ч удаа нэхэмжлэл гаргаагүй.
Асуулт 5: Та бидэнд төслийн лавлагааг үзүүлж чадах уу?
Тиймээ. Бид Ойрхи Дорнодын хосолсон цахилгаан станцууд, Индонези дахь никель боловсруулах үйлдвэрүүд, Бразил дахь химийн үйлдвэрүүд, Хятадын цөмийн төслүүдэд ердийн арлын хоолой зэрэгт зориулсан хаврын тулгуур, иж бүрэн хоолойн өлгүүрийг нийлүүлсэн. Танай салбарт тохирох лавлагааны жагсаалтыг авахыг хүсвэл бидэнтэй холбоо барина уу.
Манай Янжоугийн үйлдвэрээс гарах хаврын тусламж бүр дараах шалгалтыг давдаг.
Харааны болон хэмжээст үзлэг
Пүршгүй өндөр ба хөшүүн байдлын дээж авах
Бүрэн ачааллын өмнөх шахалт ба сэргээх туршилт
Аялалын масштабын тохируулга
Ачаалал ба шилжилтийн муруйн баталгаажуулалт
Бид ачааны дугтуйнд туршилтын тайлан, материалын гэрчилгээг хавсаргана. Хэрэв таны гэрээнд шаардлагатай бол SGS, BV эсвэл TÜV гуравдагч этгээдийн гэрчийг шалгах боломжтой.
Манай захиалгын бараг тал хувь нь стандарт хэсгийн дугаараас бус хэрэглэгчийн зураг эсвэл дизайны нөхцлөөс эхэлдэг. Үнийн санал авахын тулд та дараах зүйлийг хэлэх хэрэгтэй.
Холбох төрөл: дээд гогцоо эсвэл суурь тулгуур
Халуун ачаалал, хүйтэн ачаалал
Хоолойн хүлээгдэж буй хөдөлгөөн (дээш эсвэл доош)
Холболтын дэлгэрэнгүй мэдээлэл эсвэл өөрийн зураг
Тоо хэмжээ
Бид үлдсэнийг нь хариуцах болно - тусгай бүрээс, зэвэрдэггүй материал, өндөр температурт пүршний материал, стандарт бус орон сууцны хэмжээ гэх мэт.
Хаврын тулгуур нь пуужингийн шинжлэх ухаан биш, гэхдээ тэдгээрийг зөв хийх ёстой. Сайн барьсан пүршний угсралт 15, 20 жилийн турш чимээгүйхэн сууна. Муу нь хэдэн сарын дотор гагнуурын хагарал, унжсан шугам хэлбэрээр илэрдэг. Тяньшүнд бид эдгээрийг өөрсдийн үйлдвэрт тавьж байгаа мэтээр бүтээдэг. Энэ нь материал дээр товчлол байхгүй, тест алгасах, хүргэх үед сүүлчийн мөчид гэнэтийн зүйл байхгүй гэсэн үг юм.
Хэрэв таны дараагийн төсөлд пүршний тулгуур, пүршний гогцоо, байнгын пүршний тулгуур, эсвэл урьдчилан дулаалгатай хоолойн гутал шаардлагатай бол бидэнд шаардлагаа илгээнэ үү. Бид танд үйлдвэрийн бодит үнэ болон бодитой нийцэх техникийн саналыг өгөх болно. Та мөн Янжоу дахь манай үйлдвэрт зочлохыг урьж байна - хэзээ болохыг бидэнд мэдэгдээрэй.
