Урьдчилан тусгаарлагдсан хоолойн гулсуур нь дулааны үр ашиг, дамжуулах хоолойн найдвартай байдлыг хэрхэн сайжруулах вэ

Туршлагатай дамжуулах хоолой дэмжих үйлдвэрлэгчийн хувьд,ТяньшүнхангадагУрьдчилан тусгаарлагдсан хоолойн гулсуурын дэмжлэгтусгаарлагчийн тасралтгүй байдлыг хангахын зэрэгцээ дулааны хөдөлгөөнийг зохицуулах зориулалттай шийдлүүд. Эдгээр нэгдсэн угсралт нь үйлдвэрлэлийн төслүүдэд дулааны гүүрийг багасгах, суурилуулалтыг хялбаршуулах, тусгаарлагдсан хоолойн системийн найдвартай байдлыг сайжруулахад тусалдаг.

Урьдчилан тусгаарлагдсан хоолойн гулсуурын тулгуур нь даацын тусгаарлагчийг бага үрэлттэй гулсах интерфейстэй хослуулсан бөгөөд дулааны хамгаалалтыг алдагдуулахгүйгээр дамжуулах хоолойг өргөтгөх, агших боломжийг олгодог. Тусгаарлагчийг газар дээр нь огтолж, сэргээн засварлахыг шаарддаг ердийн тулгууруудаас ялгаатай нь нэгдмэл загвар нь тасралтгүй дулаалгын бүрхүүл, илүү найдвартай уурын саадыг хадгалахад тусалдаг. Энэ нийтлэлд эдгээр тулгуурууд хэрхэн ажилладаг, ямар материалууд нь өөр өөр температурт тохирох, зөв ​​тохиргоог хэрхэн сонгох, уур, хөргөсөн ус эсвэл криоген үйлчилгээнд зориулсан дэмжлэгийг тодорхойлохдоо инженерүүд юуг анхаарах ёстойг тайлбарладаг.

Агуулга

1. Урьдчилан тусгаарлагдсан хоолойн гулсуурын тулгуур гэж юу вэ?

2. Гулсах ба дулаалгын систем хэрхэн ажилладаг вэ?

3. Инженерийн үндсэн ашиг тус юу вэ?

4. Өөр өөр температурт ямар материал тохиромжтой вэ?

5. Хоолойн гулсуурын дэмжлэгийг хэрхэн зөв сонгох вэ?

6. Урьдчилан тусгаарлагдсан хоолойн гулсуурыг хаана ашигладаг вэ?

7. Худалдан авагчид захиалга өгөхийн өмнө юуг шалгах ёстой вэ?

8. Байнга асуудаг асуултууд

9. Тяньшүн танай төслийг хэрхэн дэмжих вэ?

1. Урьдчилан тусгаарлагдсан хоолойн гулсуурын тулгуур гэж юу вэ?

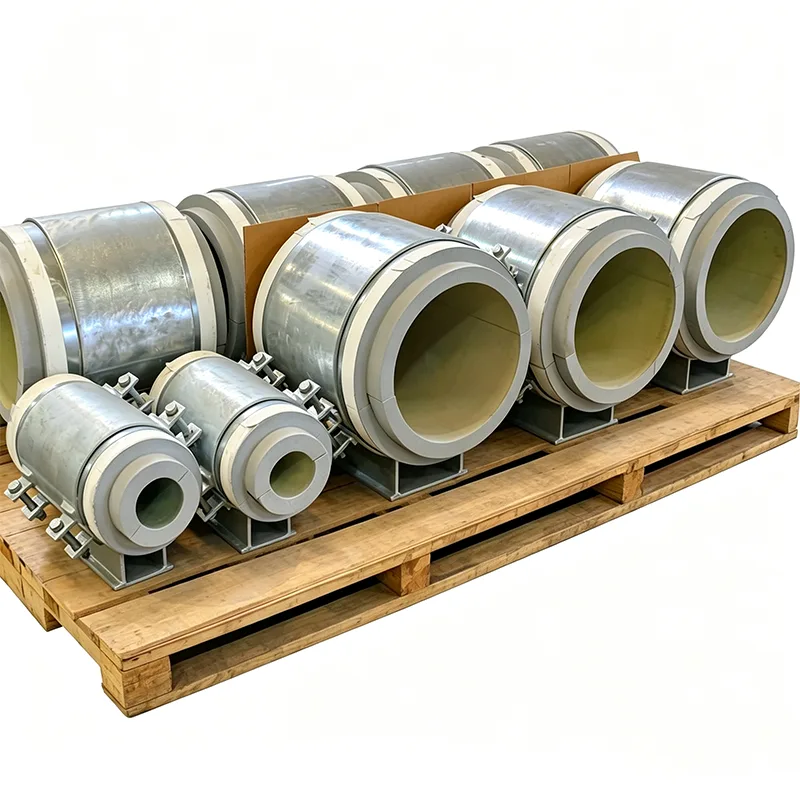

Урьдчилан тусгаарлагдсан хоолойн гулсуур нь тэнхлэгийн дагуу хяналттай хөдөлгөөн хийх боломжийг олгодог тусгаарлагдсан дамжуулах хоолойг дэмждэг инженерийн бүрэлдэхүүн хэсэг юм. Энэ нь бүтцийн тулгуур, даацын тусгаарлагч блок, гулсах интерфейсийг зохицуулалттай угсралтад нэгтгэдэг.

Аж үйлдвэрийн шугам хоолой нь ажлын температур нэмэгдэж, буурах үед хэмжээст өөрчлөлтийг мэдэрдэг. Ашиглалтын явцад уурын шугамууд өргөжиж, хөргөсөн ус дамжуулах хоолой нь хүрээлэн буй орчноосоо өөр өөр дулааны нөхцөлийг мэдэрч, криоген дамжуулах хоолой нь ашиглалтын явцад ихээхэн агшдаг. Хэрэв дэмжлэгийн систем нь шаардлагатай хөдөлгөөнөөс сэргийлж байвал хоолойн холболт, төхөөрөмжийн хушуу, зангуу болон бусад бүтцийн цэгүүдэд хэт их хүч үүсч болно.

Уламжлалт тулгуурууд нь өөр нэг асуудал үүсгэж болно: тусгаарлагч нь дэмжлэгийн байршилд ихэвчлэн тасалддаг. Талбайн ажилчид металл гутлын эргэн тойрон дахь дулаалгыг хайчилж, дараа нь хамгаалалтын дугтуйг сэргээх шаардлагатай байж магадгүй юм. Муу тохируулга, шахсан тусгаарлагч эсвэл дутуу битүүмжлэл нь дулааны гүйцэтгэлийг бууруулдаг.

Урьдчилан тусгаарлагдсан гулсах тулгуур нь дулаан тусгаарлалт болон хяналттай хөдөлгөөнийг үйлдвэрээс угсарсан нэг нэгжид нэгтгэснээр эдгээр бэрхшээлийг шийддэг. Дизайн нь дамжуулах хоолойн ачаалал, температур, тусгаарлагчийн үзүүлэлт, хүлээгдэж буй шилжилт хөдөлгөөнтэй тохирч байх ёстой.

2. Гулсах ба дулаалгын систем хэрхэн ажилладаг вэ?

Угсралт нь гулсах механизмыг тусгаарлагчийн үндсэн функцээс тусад нь байлгахын зэрэгцээ хоолойн ачааллыг дэмжих байгууламж руу шилжүүлэх зориулалттай. Бүрэлдэхүүн хэсэг бүр нь тодорхой инженерийн зорилготой.

Даацын тусгаарлагч блок

Хатуу тусгаарлагч блок нь хоолойн ачааллыг дэмжиж, хоолой ба ган бүтэц хоорондын дулаан дамжуулалтыг хязгаарладаг. Түүний материал, зузаан, шахалтын бат бэх, геометр нь дизайны температур, ачааллын нөхцөлд тохирсон байх ёстой. Блокыг ажиллуулах, суурилуулах, холбогдох туршилтын ачааллыг шалгах хэрэгтэй.

Бага үрэлттэй гулсах интерфейс

Ердийн тохиргоонд PTFE эсвэл бал чулуугаар шингээсэн гулсах дэвсгэртэй хослуулсан өнгөлсөн зэвэрдэггүй ган гулсах гадаргууг ашигладаг. Нарийвчилсан зохион байгуулалт нь дизайнаас хамаарна. Интерфэйс нь тэнхлэгийн дагуу хөдөлгөөн хийх боломжийг олгодог бөгөөд үрэлтийг хянахад тусалдаг ба үүнээс үүдэн тулгуур бүтэц рүү дамждаг хүчийг.

Шаардлагатай гулсалтын хөдөлгөөнийг хоолойн стрессийн шинжилгээгээр тодорхойлно. Дизайнерууд урьдчилан тооцоолсон шилжилт хөдөлгөөн, хөдөлгөөний чиглэл, үрэлтийн коэффициент, дэмжлэг үзүүлэх урвал, төслийн нөхцөлд тохирох хэмжээг харгалзан үзэх ёстой.

Нэгдсэн уурын саад

Хүйтэн болон криоген үйлчилгээний хувьд чийгийн хяналт нь онцгой чухал юм. Нэгдсэн битүүмжлэх фланц нь зэргэлдээх тусгаарлагч хантааз болон уурын саадыг холбох тодорхой цэгийг хангаж чадна. Талбайн зөв битүүмжлэл нь чийгийн нэвтрэлтийг хязгаарлахад тусалдаг бөгөөд энэ нь тусгаарлагчийн гүйцэтгэлийг бууруулж, зэврэлтийн эрсдлийг нэмэгдүүлдэг.

Гулсах интерфейс нь барилгын хог хаягдал, ус болон бусад бохирдуулагчаас зохих хамгаалалт шаарддаг. Эцсийн хаалт ба битүүмжлэлийн дэлгэрэнгүй мэдээллийг үйлдвэрлэгчийн баталсан зургийн дагуу баталгаажуулна.

3. Инженерийн үндсэн ашиг тус юу вэ?

Тусгаарлагч болон гулсах функцийг нэгтгэх нь угсралтын тогтвортой байдлыг сайжруулж, хоолойг дэмжих байршилд тохиолддог нийтлэг асуудлуудыг багасгадаг.

• Хяналттай дулааны хөдөлгөөн:Гулсах интерфэйс нь бүх тулгуур угсралтыг хөдөлгөх шаардлагагүйгээр заасан тэнхлэгийн шилжилтийг хангадаг.
• Дулааны гүүрийг багасгасан:Тусгаарлагч блок нь хоолойн хажуугийн тулгуур хэсгүүдийг тулгуур гангаас тусгаарлаж, хүсээгүй дулаан дамжуулалтыг хязгаарлахад тусалдаг.
• Сайжруулсан тусгаарлагчийн тасралтгүй байдал:Үйлдвэрийн интеграци нь дэмжлэгийн байршилд шаардагдах тусгаарлагчийн өөрчлөлтийн хэмжээг бууруулдаг.
• Илүү сайн чийгийн хамгаалалт:Зөв зохион бүтээсэн, суурилуулсан уурын хаалт нь чийгийг хүйтэн дулаалга руу орохоос сэргийлдэг.
• Илүү тогтвортой суурилуулалт:Үйлдвэрээс угсарсан эд ангиуд нь талбайн зохиомж, тохируулга хийхээс хамаарах хамаарлыг бууруулдаг.
• Хяналтын шаардлага илүү тодорхой:Тодорхойлогдсон материал, хэмжээ, аяллын хязгаарлалт, баримт бичиг нь инженерийн хяналт, суурилуулалтын шалгалтыг зохион байгуулахад хялбар болгодог.

Эдгээр ашиг тус нь зөв инженерчлэл, суурилуулалтаас хамаарна. Гулсах тулгуур нь хоолойн стрессийн буруу загвар, дулаалгын дулаалгын бат бөх чанар, хөдөлгөөний хангалтгүй байдал, уурын хаалт муутай зэргийг нөхөж чадахгүй.

4. Өөр өөр температурт ямар материал тохиромжтой вэ?

Материалын сонголт нь урьдчилан тусгаарлагдсан хоолойн гулсуурын тулгуурыг тодорхойлох хамгийн чухал үе шатуудын нэг юм. Тусгаарлагч нь зөвшөөрөгдөх дулааны гүйцэтгэлийг хадгалахын зэрэгцээ үйлчилгээний температур ба шахалтын ачааллыг тэсвэрлэх ёстой. Гулсах материал нь хүлээгдэж буй ачаалал, хөдөлгөөн, хүрээлэн буй орчин, засвар үйлчилгээний шаардлагад нийцсэн байх ёстой.

Тяньшүн-ийн урьдчилан тусгаарлагдсан хоолойн гулсуурыг дэмжих бүтээгдэхүүний хуудсан дээр тайлбарласны дагуу материалын сонголтууд нь сонгосон тусгаарлагч болон тусгай загвараас хамааран ойролцоогоор -196 ° C-аас + 650 ° C хүртэлх үйлчилгээний нөхцлийг хамарч болно. Эдгээр төгсгөлийн цэгүүдийг бүх тохиргооны үнэлгээ гэж тайлбарлаж болохгүй.

Инженерүүд эцсийн техникийн тодорхойлолтыг батлахын өмнө зөвшөөрөгдөх ажлын температур, дизайны температур дахь шахалтын бат бэх, тусгаарлагчийн зузаан, гулсах материалын хязгаар, бүх бүрэлдэхүүн хэсгүүдийн нийцтэй байдлыг баталгаажуулах ёстой.

5. Хоолойн гулсуурын дэмжлэгийг хэрхэн зөв сонгох вэ?

Зөвхөн нэрлэсэн хоолойн диаметр дээр тулгуурлан тулгуурыг сонгох нь дизайны өндөр өртөгтэй засвар хийхэд хүргэдэг. Найдвартай тодорхойлолт нь механик, дулааны болон суурилуулалтын шаардлагыг хамтад нь авч үздэг.

Алхам 1: Үйл ажиллагааны нөхцлийг тодорхойлох

Ашиглалтын хэвийн температур, дизайны хамгийн бага ба хамгийн их температур, даралтын нөхцөл, холбогдох эхлүүлэх эсвэл унтраах хувилбаруудыг тодорхойлох. Эдгээр хүчин зүйлүүд нь тусгаарлагчийн сонголт болон дамжуулах хоолойн хүлээгдэж буй хөдөлгөөнд нөлөөлдөг.

Алхам 2: Механик ачааллыг тогтооно

Ашиглалтын хоолойн жин, шингэний жин, тусгаарлагч ба бүрээсийн жин, холбогдох динамик ачаалал, холбогдох гидротуршилтын ачааллыг хангана. Тусгаарлагчийн блокыг зөвхөн хэвийн үйл ажиллагааны жингээс илүүтэйгээр зохицуулах ачааллын нөхцөлтэй харьцуулах ёстой.

Алхам 3: Шаардлагатай гулсалтын аяллыг тооцоол

Дамжуулах хоолойн хүлээгдэж буй хөдөлгөөнийг тогтоохын тулд батлагдсан хоолойн стрессийн шинжилгээг ашиглана уу. Аяллын чиглэл, дизайны нүүлгэн шилжүүлэлт, гулсах интерфейсийн хэмжээс, шаардлагатай цэвэрлэгээг баталгаажуулна уу.

Алхам 4: Тусгаарлагчийн тохиргоог тааруулна уу

Хоолойн гаднах диаметр, дулаалгын материал, тусгаарлагчийн зузаан, уурын саадтай байх шаардлагыг зааж өгнө. Дэмжлэгийн геометр нь зэргэлдээх дулаалгын системтэй нийцэж, цоорхой, битүүмжлэлийн эмзэг шилжилтээс зайлсхийх ёстой.

Алхам 5: Бүтцийн зохицуулалтыг баталгаажуулна уу

Дэмжлэг нь стандарт гулсах тохиргоо, хажуугийн чиглүүлэгч хавтан эсвэл төсөлд хамаарах бусад хязгаарлалт шаардлагатай эсэхийг тодорхойлох. Удирдагч тулгуур нь хажуугийн шилжилтийг хязгаарлахын зэрэгцээ тэнхлэгийн дагуу хөдөлгөөнийг зөвшөөрч болох боловч хязгаарлалтын байршлыг хоолойн ерөнхий стрессийн загвартай уялдуулан зохицуулах ёстой.

Дэмжлэгийн тохиргооны талаар илүү дэлгэрэнгүй мэдээлэл авахын тулд Тяньшуны үйлдвэрлэлийн хоолойн тулгууруудын хүрээг хянаж, сонгосон дэмжлэгийг төслийн иж бүрэн тусламжийн хуваарьтай уялдуулна уу.

6. Урьдчилан тусгаарлагдсан хоолойн гулсуурыг хаана ашигладаг вэ?

Эдгээр тулгуурууд нь дамжуулах хоолойд дулааны хамгаалалт болон хяналттай хөдөлгөөн шаардлагатай үед ялангуяа ашигтай байдаг. Нийтлэг хэрэглээнд:

• Эрчим хүч үйлдвэрлэх:Температурын олон удаагийн өөрчлөлтөд өртдөг уурын болон конденсат систем.
• Дүүргийн хөргөлт:Дулааны гүүр, конденсацийг хянах шаардлагатай хөргөсөн усны сүлжээ.
• LNG ба криоген төхөөрөмж:Тохиромжтой дулаалга, хөдөлгөөний зохицуулалт шаарддаг бага температурт дамжуулах хоолойн систем.
• Химийн боловсруулалт:Тодорхой үйл ажиллагааны нөхцөлд халуун эсвэл хүйтэн шингэнийг тээвэрлэх технологийн шугам.
• Үйлдвэрийн хоолойн тавиурууд:Дулааны тэлэлтийг зориулалтын тулгуур цэгүүдэд байрлуулах ёстой урт хэвтээ гүйлтүүд.

Чийглэг үйлдвэрийн барилгад суурилуулсан хөргөсөн ус дамжуулах хоолойг авч үзье. Хэрэв ердийн ган тулгуур нь тусгаарлагчийг тасалдуулж байвал тулгуурын эргэн тойронд конденсац үүсч, зэврэлт болон тусгаарлагчийн чанар муудаж болзошгүй. Зөв сонгогдсон урьдчилан тусгаарлагдсан гулсах тулгуур нь энэ дулааны гүүрийг багасгаж, хоолойг төлөвлөсний дагуу хөдөлгөх боломжийг олгоно.

Бодит үр дүн нь тусгаарлагчийн үзүүлэлт, дэмжлэгийн ачаалал, хүрээлэн буй орчны нөхцөл, суурилуулалтын чанар, бүрэн уурын саадтай системийн тасралтгүй байдлаас хамаарна.

7. Худалдан авагчид захиалга өгөхийн өмнө юуг шалгах ёстой вэ?

Төслийн худалдан авалтын багуудын хувьд техникийн бүрэн лавлагаа нь үйлдвэрлэгчдэд илүү үнэн зөв үнийн санал бэлтгэхэд тусалдаг бөгөөд техникийн нөхцлийн зөрүү үүсэх эрсдлийг бууруулдаг.

Санал хүсэлт гаргахаасаа өмнө дараах мэдээллийг бэлтгэ.

• Хоолойн гаднах диаметр, нэрлэсэн хэмжээ, хоолойн материал.
• Ашиглалтын температур, дизайны хамгийн бага температур, дизайны хамгийн их температур.
• Тусгаарлагч материал, зузаан, шаардлагатай дулааны гүйцэтгэл.
• Ашиглалтын, үе үе ба усны туршилтын ачаалал, боломжтой бол.
• Шаардлагатай тэнхлэгийн хөдөлгөөн ба хажуугийн чиглүүлэх аливаа шаардлага.
• Суурийн хавтангийн хэмжээс, бэхэлгээний дэлгэрэнгүй мэдээлэл, суурилуулах боломжтой зай.
• Зэврэлтээс хамгаалах, хүрээлэн буй орчны нөхцөл байдал, төслийн тусгай материалын шаардлага.
• Шаардлагатай шалгалтын хамрах хүрээ, материалын гэрчилгээ, хэмжээст тайлан, туршилтын баримт бичиг.

Үйлдвэрлэгчээс дизайны таамаглал, зөвшөөрөгдөх ачаалал, тусгаарлагч шинж чанар, гулсах аялал, интерфейсийн дэлгэрэнгүй мэдээллийг баталгаажуулахыг хүс. Шаардлагатай тохиолдолд гуравдагч этгээдийн хяналт шалгалтыг эсвэл гэрчлэх туршилтыг тусад нь тодорхойлсон төслийн үйлчилгээ болгон зохион байгуул.

Үйлдвэрийн хяналт шалгалт, баримт бичиг нь ул мөрийг сайжруулах боломжтой боловч худалдан авагчид дотооддоо чанарын шалгалт болон бие даасан итгэмжлэгдсэн гуравдагч этгээдийн хийсэн туршилтыг ялгах ёстой. Үйлдвэрлэл эхлэхээс өмнө шалгалтын хамрах хүрээг тохиролцсон байх ёстой.

8. Байнга асуудаг асуултууд

Асуулт 1: Стандарт хоолойн гутал ба урьдчилан тусгаарлагдсан хоолойн гулсуурын гол ялгаа нь юу вэ?

Стандарт хоолойн гутал нь голчлон дамжуулах хоолойг дэмждэг бөгөөд дулаалгыг эргэн тойронд нь огтолж, сэргээн босгох шаардлагатай болдог. Урьдчилан тусгаарлагдсан хоолойн гулсуур нь даацын тусгаарлагч блок болон гулсах интерфейсийг нэгтгэж, тодорхой хөдөлгөөнийг хангахын зэрэгцээ дулаан тусгаарлалтыг хадгалахад тусалдаг.

Асуулт 2: Урьдчилан тусгаарлагдсан хоолойн гулсуур нь ямар температурын хязгаарыг даван туулах вэ?

Ашиглалтын хүрээ нь тусгаарлагч материал болон угсралтын бүрэн загвараас хамаарна. Tianshun нь тохиромжтой криоген тохиргооны хувьд ойролцоогоор -196 ° C-аас + 650 ° C хүртэл өндөр температурт зохих тусгаарлагчийн сонголтуудыг жагсаав. Сонгосон материал, ачаалал, ашиглалтын нөхцлийн хувьд бодит зөвшөөрөгдөх хязгаарыг баталгаажуулах ёстой.

Асуулт 3: Шаардлагатай гулсалтын аяллыг хэрхэн тодорхойлдог вэ?

Шаардлагатай аяллыг дулааны тэлэлт эсвэл агшилт, тулгуур байршил, хөдөлгөөний чиглэл, холбогдох үйл ажиллагааны хувилбаруудыг харгалзан хоолойн стрессийн шинжилгээгээр тогтооно. Гулсах гадаргуу нь механик хязгаарт хүрэхгүйгээр хангалттай хөдөлгөөнийг хангах ёстой.

Асуулт 4: Урьдчилан тусгаарлагдсан хоолойн гулсуур нь хажуугийн хөдөлгөөнийг хязгаарлаж чадах уу?

Тиймээ. Хажуугийн шилжилтийг хязгаарлахын зэрэгцээ тэнхлэгийн хөдөлгөөнийг зөвшөөрөхийн тулд чиглүүлэгч хавтанг тохиромжтой тохиргоонд оруулж болно. Чиглүүлэгчийн зохион байгуулалт, зайг дамжуулах хоолойн стрессийн шинжилгээ болон төслийн дэмжлэгийн загвартай уялдуулсан байх ёстой.

Асуулт 5: Дэмжлэгт ямар баримт бичиг дагалдах ёстой вэ?

Нийлүүлэлтийн тохиролцсон хүрээнээс хамааран баримт бичигт ган материалын гэрчилгээ, дулаалгын материалын мэдээллийн хуудас, гулсах үрэлтийн туршилтын мэдээлэл, хэмжээст шалгалтын тайлан, үйлдвэрийн холбогдох хяналтын бүртгэл багтаж болно. Худалдан авалтын тодорхойлолтод шаардлагатай стандартууд, мөрдөх боломжтой байдал, гуравдагч талын туршилтын шаардлагыг баталгаажуулна уу.

9. Тяньшүн танай төслийг хэрхэн дэмжих вэ?

Урьдчилан тусгаарлагдсан хоолойн гулсуурын найдвартай тулгуур нь бүтцийн ачаалал, дулаан тусгаарлалт, гулсалтын гүйцэтгэл, чийгийн хамгаалалтыг тэнцвэржүүлэх ёстой. Эдгээр шаардлагыг нэг зохицуулалттай загвар гэж үзэх нь угсралтын тодорхой бус байдлыг бууруулж, дамжуулах хоолойн урт хугацааны найдвартай байдлыг дэмждэг.

Тяньшүн нь 2012 оноос хойш Янжоу дахь байгууламждаа дамжуулах хоолойн туслах бүтээгдэхүүн үйлдвэрлэж, уур, хөргөсөн ус, криогенийн үйлчилгээ зэрэг үйлдвэрлэлийн шугам хоолойн хэрэглээний шийдлүүдийг нийлүүлдэг. Инженерийн баг хоолойн хэмжээс, дулаалгын шаардлага, дизайны ачаалал, хөдөлгөөний өгөгдлийг шалгаснаар тохирох дэмжлэгийн тохиргоог тодорхойлж, төсөлд шаардагдах баримт бичгийг тодруулахад тусална.

Хэрэв та захиалгат төхөөрөмж хайж байгаа болУрьдчилан тусгаарлагдсан хоолойн гулсуурын дэмжлэгШинэ суурилуулалт эсвэл одоо байгаа шугам хоолойн шинэчлэлийн хувьд үнийн санал авахын өмнө хоолойг дэмжих хуваарь, дулаалгын техникийн үзүүлэлтүүд болон стрессийн шинжилгээний өгөгдлийг бэлтгэ. Tianshun бүтээгдэхүүний хуудас руу орж боломжит дизайны арга барилтай танилцана уубидэнтэй холбоо барина уутехникийн шаардлага, материалын сонголт, хяналтын хамрах хүрээ, төсөл хүргэх хэрэгцээг хэлэлцэх.
