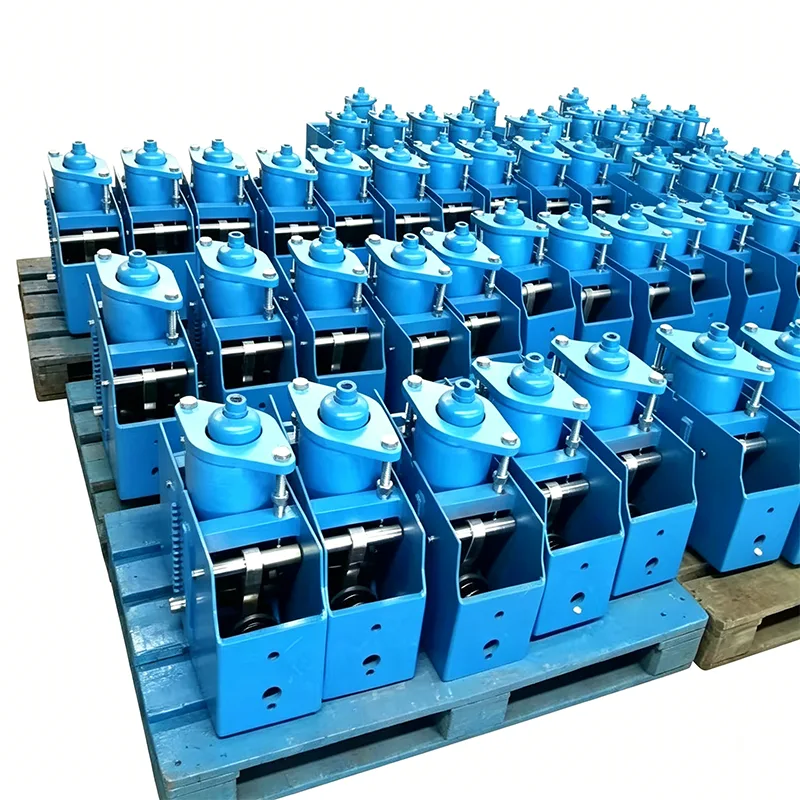

Нэг төрлийн ачаалал гаралттай, том нүүлгэн шилжүүлэлттэй дамжуулах хоолойд зориулсан нарийн тогтмол пүршний гогцоо

Тогтмол ачааллын пүршний тулгуур эсвэл байнгын хүчний тулгуур гэж нэрлэдэг тогтмол пүршний гогцоо нь хоолойн бүх хүрээг хамарсан бараг жигд бэхэлгээний хүчийг өгдөг. Эдгээр нэгжүүд нь дулааны босоо шилжилт ихтэй хоолойн системд тусгайлан бүтээгдсэн бөгөөд хувьсах пүршний тулгуурууд нь ачааллын хэт их өөрчлөлтийг бий болгож, холбогдсон төхөөрөмж, дамжуулах хоолойд хүсээгүй стрессийг шилжүүлдэг.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

AtЯнжоу Тяньшүн дамжуулах хоолойн технологи, бид өндөр чанарын шахалтын пүрштэй хослуулсан, батлагдсан бүлүүрт холбох саваа механизмыг ашиглан байнгын пүршний гогцоо үйлдвэрлэдэг. Энэхүү загвар нь бүхэл бүтэн цус харвалтын туршид үндсэн тэнхлэгийн эргэн тойронд ачааллын эргүүлэх моментийн эсрэг хаврын эргэлтийг тэнцвэржүүлж, ачааллын хазайлтыг стандартын дагуу ±5%, өндөр нарийвчлалтай тохиргооны хувьд ±3% -ийн дотор хадгалдаг. Угсралт бүрийг барилгын хог хаягдал, хүрээлэн буй орчны бохирдлоос дотоод эд ангиудыг хамгаалах хамгаалалтын бүрхүүлд байрлуулж, тулгуурын ашиглалтын хугацаанд засвар үйлчилгээ хийх эрсдэлийг бууруулдаг.

Техникийн үзүүлэлтүүд ба цуврал

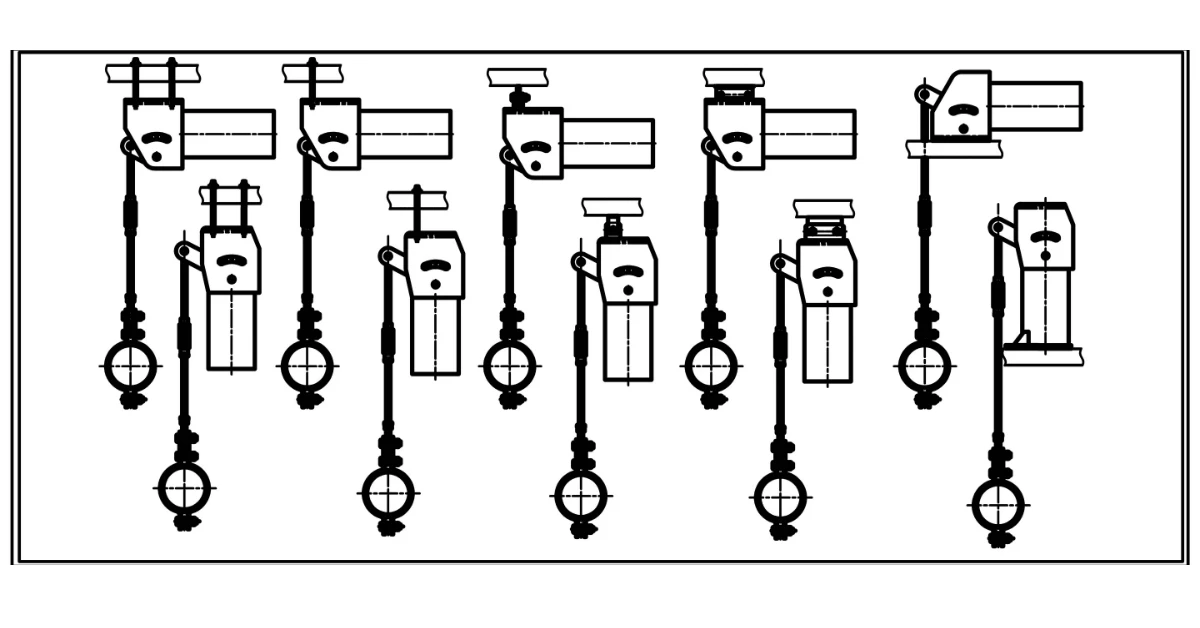

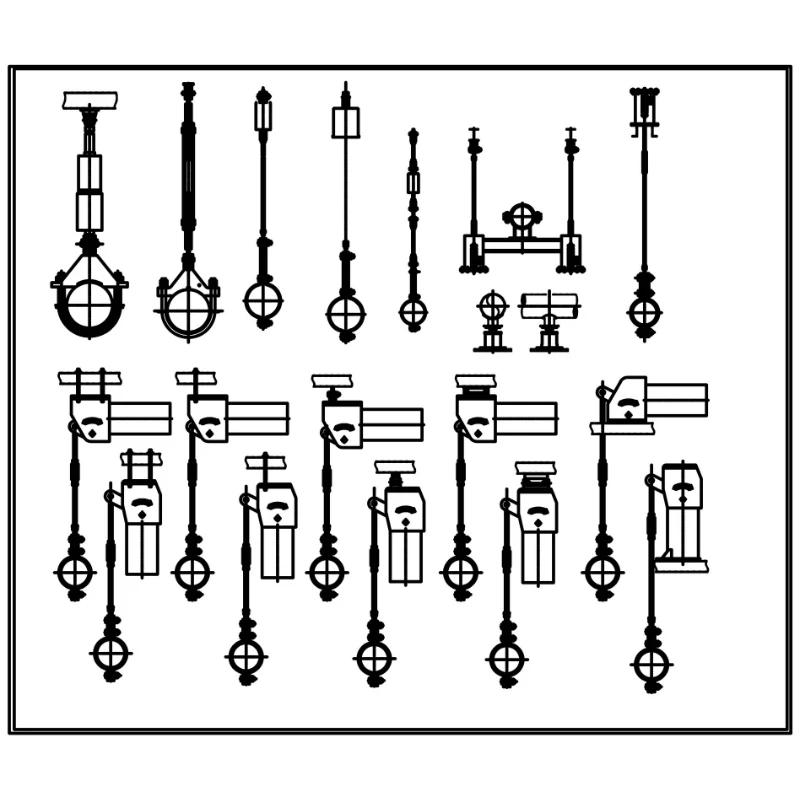

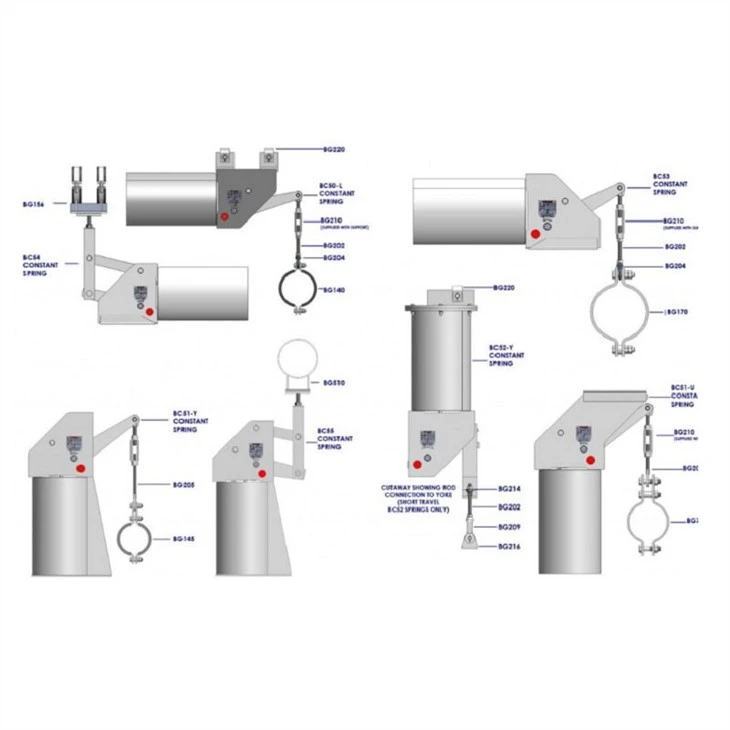

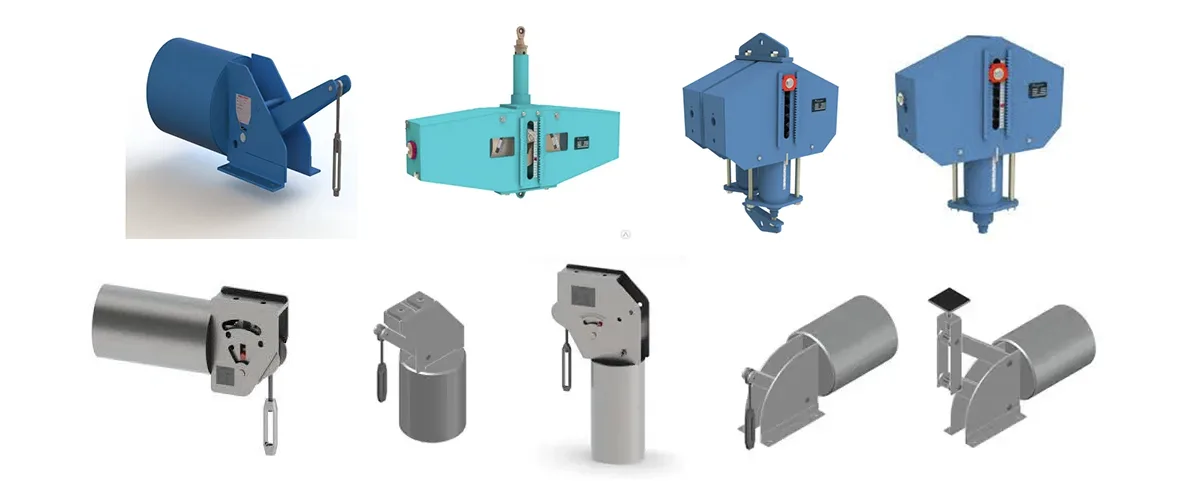

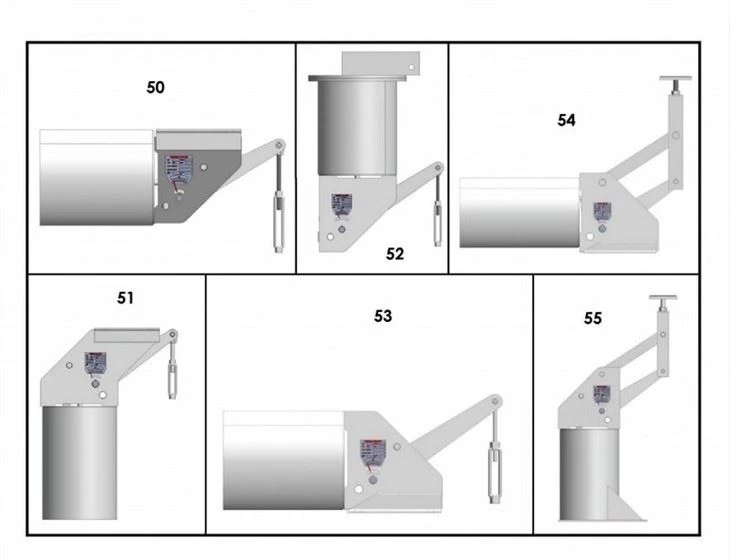

Манайбайнгын хаврын дэмжлэгЭнэхүү багц нь 0.1 кН-аас 500 кН хүртэлх ажлын ачааллын хүрээг хамардаг бөгөөд 50 мм, 100 мм, 200 мм, 400 мм-ийн стандарт аяллын сонголттой, 600 мм хүртэл захиалгат аялал хийх боломжтой. Стандарт цувралд хэвтээ болон босоо суурилуулалтанд тохиромжтой PH, LH, CA, CS, TH загварууд багтдаг. Пүршний ороомог нь 60Si2Mn эсвэл 50CrVA хайлшин гангаар хийгдсэн бөгөөд -20°С-аас +80°C хүртэлх орчны температурт тохируулан халуун цайрдсан эсвэл эпокси бүрээсээр бүрсэн байна.

Тогтмол пүршний өлгүүр бүрийг үйлдвэрээс захиалагчийн заасан ачаалал, хүйтэн/халуун байрлалд тохируулан тохируулсан бөгөөд хэт ачааллаас урьдчилан сэргийлэхийн тулд дээд ба доод хөдөлгөөний хязгаарлагчаар суурилуулсан. Тодорхой харагдах аяллын масштаб болон ачааллыг тохируулах товчлуур нь нэрлэсэн ачааллын ±10% дотор газар дээр нь нарийн тааруулах боломжийг олгодог бөгөөд зарим тохиргоог 2% -иар ±20% хүртэл тохируулах боломжтой. Гидростатик туршилт, хүчил угаах үед тулгуурыг түгжихийн тулд үйлдвэрт улаан зүү суурилуулсан бөгөөд системийг ашиглалтад оруулахаас өмнө нэрлэсэн ачааллаас хоёр дахин их ачааллыг тэсвэрлэдэг.

Стандарт ба захиалгат инженерчлэл

Тогтмол ачааллын пүршний бүх тулгуурыг GB/T 17116.1/.2/.3 болон NB/T 47039 стандартын дагуу зохион бүтээж үйлдвэрлэсэн бөгөөд MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R, J51D pipe and J51d As 5 зэрэг олон улсын стандартад бүрэн хөрвөх боломжтой. үйлдвэрлэгчийг дэмждэг, бид мөн хэрэглэгчийн зураг, төслийн онцлог шинж чанарууд дээр үндэслэн бүрэн захиалгат тогтмол хүчний тулгууруудыг үйлдвэрлэдэг.

Чухал салбаруудад хэрэглэх

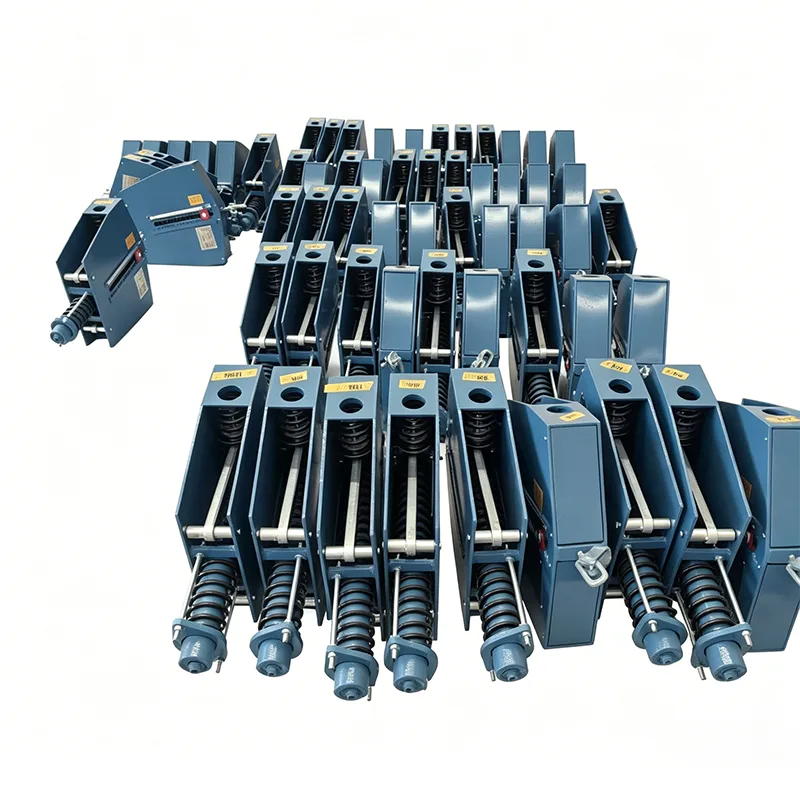

Тогтмол пүршний гогцоо нь ачааллын тогтвортой байдлыг тохиролцох боломжгүй хоолойн системд заасан байдаг. Ердийн суурилуулалтанд дулааны цахилгаан станцууд, атомын цахилгаан станцууд, боловсруулах үйлдвэрүүд, LNG болон LPG терминалууд, төвлөрсөн дулааны сүлжээнүүд, нефть химийн болон эмийн үйлдвэрүүдийн өндөр температурт технологийн шугамууд орно. Тэдгээрийг ихэвчлэн нэг шугам хоолой дээрх хувьсах пүршний тулгууруудын хажууд байрлуулдаг - өндөр шилжилттэй зангилаа дахь тогтмол нэгжүүд ба дулааны хөдөлгөөн багатай газруудад хувьсах пүршний өлгүүрүүд.

Хоолойг дэмжих бүтээгдэхүүний өргөн хүрээ

Тогтмол пүршний гогцооноос гадна манай хоолойн тулгуурын багцад хувьсах пүршний тулгуур, хатуу гогцоо, хоолойн гутлын тулгуур, урьдчилан тусгаарлагдсан хоолойн тулгуур, динамик ачааллыг хянах зориулалттай гидравлик түгжигч орно. Дулааны хөдөлгөөний нөхөн төлбөр шаардагдах төслүүдийн хувьд бид дамжуулах хоолойн иж бүрэн шийдлийг бий болгохын тулд манай тулгуур системтэй нэгтгэсэн металл хөөрөг өргөтгөл, резинэн өргөтгөл, даавууны өргөтгөл зэргийг нийлүүлдэг.

Чанар ба үйлчилгээний баталгаа

Манай ISO 9001:2015 чанарын удирдлагын системээр баталгаажсан, шаардлагатай бол ASME болон API стандартад нийцсэн, ачилт хийхээс өмнө дэмжлэг бүрийг дотооддоо бүрэн туршиж үздэг. Үйлчлүүлэгчид манай борлуулалтын дараах үйлчилгээний хүрээнд суурилуулах, бүх үнийн саналд 24 цагийн турш хариу өгөх, газар дээр нь ачааллыг тохируулах зааварчилгаа авах зэргээр тусгайлсан техникийн дэмжлэг авдаг. Бид 14 гаруй жилийн турш 45 орны төслүүдэд зориулсан хоолойн тулгуур, өргөтгөлийн холбоосыг үйлдвэрлэж, дэлхийн өнцөг булан бүрт байгаа EPC гэрээт гүйцэтгэгчид болон эцсийн хэрэглэгчдэд зориулж стандарт каталогийн нэгжүүд болон бүрэн боловсруулсан захиалгат шийдлүүдийг нийлүүлдэг.

Байнга асуудаг асуултууд

Тогтмол пүршний гогцоо ба хувьсах пүршний тулгуур хоёрын ялгаа юу вэ?

Хувьсах пүршний тулгуурууд нь пүршний шахалт эсвэл сунгалтаас болж хоолой босоо тэнхлэгт шилжих үед янз бүрийн урвалын хүчийг үзүүлдэг. Тогтмол пүршний гогцоонууд нь бүх аяллын туршид бараг жигд дэмжих хүчийг хадгалахын тулд бүлүүрт холбох саваа механизмыг ашигладаг. Дулааны шилжилт нь 50 мм-ээс хэтэрсэн эсвэл шахуурга, турбин болон бусад мэдрэмтгий тоног төхөөрөмжид ачааллыг шилжүүлэхээс зайлсхийхийн тулд ачааллын хэлбэлзэл 6% -иас бага байх ёстой тохиолдолд тогтмол нэгжийг ерөнхий дүрмээр зааж өгдөг.

Тогтмол пүршний тулгуур дээр ±5% ачааллын хазайлт нь юу гэсэн үг вэ?

Ачааллын хазайлт нь ажлын аяллын аль ч цэг дэх бодит дэмжих хүч ба нэрлэсэн ачааллын хоорондох хамгийн их хувийн зөрүү юм. Манай стандарт тогтмол пүршний гогцоонууд нь ±5% дотор хазайлтыг барьдаг бөгөөд энэ нь үйлдвэрлэлийн шугам хоолойн ихэнх шаардлагыг хангадаг. Цөмийн эсвэл өндөр нарийвчлалтай технологийн шугам гэх мэт чухал хэрэглээнд бид ±3% хазайлттай өндөр нарийвчлалтай нэгжүүдийг санал болгодог.

Урьдчилан тохируулсан улаан зүүг хэзээ арилгах вэ?

Урьдчилан тохируулсан зүү нь өлгүүрийг хүйтэнд суурилуулах байрлалд нь түгжихийн тулд үйлдвэрээс суурилуулсан бөгөөд энэ нь пүршний угсралтыг шахах эсвэл сунгахгүйгээр гидростатик туршилт, хоолойг хүчилээр угаах боломжийг олгодог. Системийг ашиглалтад оруулахаас өмнө ихэвчлэн гидротуршилт болон ашиглалтад оруулахын өмнөх шалгалтыг хийж дууссаны дараа тэдгээрийг арилгах ёстой. Манай стандарт зүү нь туршилтын явцад нэрлэсэн ачааллаас хоёр дахин их ачааллыг тэсвэрлэдэг; Таны төсөлд илүү өндөр аюулгүй байдлын маржин шаардлагатай бол бидэнд мэдэгдээрэй.

Суулгасны дараа ачааллыг газар дээр нь тохируулах боломжтой юу?

Тиймээ. Тогтмол пүршний гогцоо бүр нь ачааллыг тохируулах шураг, тохируулсан залгуураар тоноглогдсон байдаг. Боолтыг эргүүлснээр урьдчилан тохируулсан ачааллыг 2% -иар нэмэгдүүлж, бууруулж, стандарт нэгжийн нийт тохируулгын хүрээ ±10% (сонгосон тохиргоонд ±20% хүртэл) байна. Энэ нь дизайны нөхцөл болон сайтын бодит суурилуулалтын хоорондох бага зэргийн ялгааг нөхөхийн тулд нарийн тохируулга хийх боломжийг олгодог.

Танай байнгын пүршний өлгүүр ямар стандартыг мөрддөг вэ?

Манай стандарт хүрээ нь GB/T 17116.1/.2/.3 ба NB/T 47039 стандартын дагуу хийгдсэн бөгөөд MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L, JIS B стандартын дагуу хэмжээст болон гүйцэтгэлийг өөрчлөх боломжтой. болон техникийн үзүүлэлтүүд.

Ердийн хугацаа гэж юу вэ?

Стандарт каталогийн тогтмол пүрш өлгүүр нь тоо хэмжээ, цувралаас хамааран ажлын 15-аас 25 хоногийн дотор ирдэг. Захиалгат инженерийн нэгжүүд нь нэмэлт инженерчлэл, баталгаажуулалтын хугацаа шаарддаг. Захиалга өгөхдөө урьдчилан тохиролцсоны үндсэн дээр эсвэл төлөвлөсөн хүргэх өдрөөс 20-оос доошгүй хоногийн өмнө хүсэлтийн дагуу яаралтай хүргэлтийг зохион байгуулж болно.
