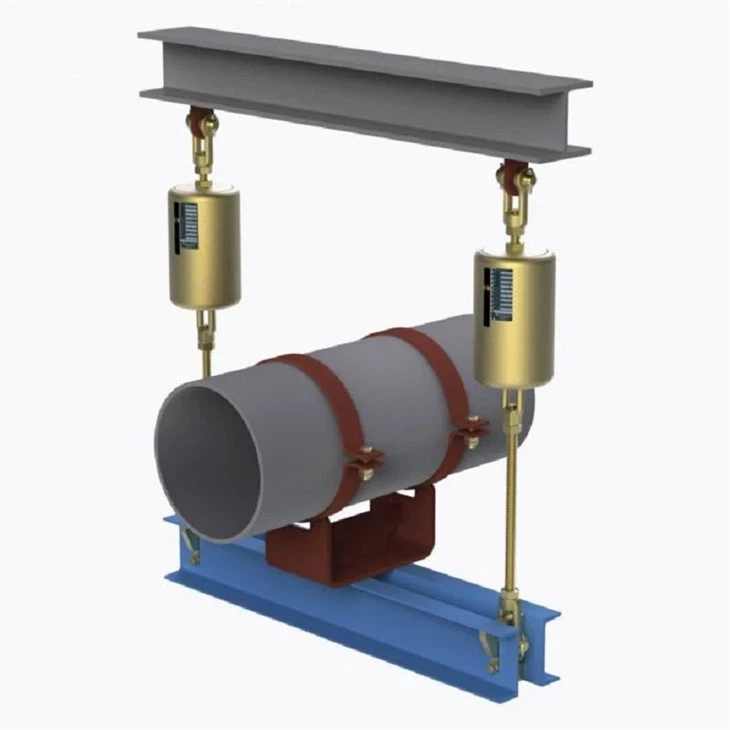

Хувьсах пүршний тулгуур гэж нэрлэгддэг хувьсах пүрш өлгүүр нь үйлдвэрлэлийн шугам хоолойн системд хамгийн өргөн хэрэглэгддэг хоолойн тулгуур юм. Эдгээр нь дулааны тэлэлт эсвэл агшилтын улмаас хоолой босоо тэнхлэгт шилжих үед хаврын хазайлттай пропорциональ өөрчлөгддөг дэмжих хүчийг өгдөг. Дулааны нүүлгэн шилжүүлэлт нь дунд зэрэг, ачааллын өөрчлөлтийн хяналттай байх боломжтой хэрэглээний хувьд хувьсах пүрш өлгүүр нь тогтмол пүршний тулгууртай харьцуулахад хэмнэлттэй, авсаархан шийдлийг санал болгодог.
ҮйлдвэрлэсэнЯнжоу Тяньшүн дамжуулах хоолойн технологи, манай хувьсах пүршний гогцоонууд нь бат бөх ган бүрхүүлд байрлуулсан өндөр зэрэглэлийн хайлшин ган ороомог пүршийг ашигладаг. Хоолойг суурилуулсан байрлалаасаа дээш эсвэл доошоо хөдөлгөхөд пүрш нь шахагдаж эсвэл сунаж, аяллын зай ба пүршний хурдтай шууд пропорциональ урвалын хүчийг өөрчилдөг. Нэгж бүрийг үйлдвэрт тогтоосон хүйтэн ачаалал, халуун ачаалал, хөдөлгөөний чиглэлд тохируулан тохируулсан бөгөөд угсрахаас эхлээд ашиглалтын хугацаанд урьдчилан таамаглах боломжтой гүйцэтгэлийг баталгаажуулдаг.
Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.
Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.
Бүтээгдэхүүн нь эрчим хүч, нефть-химийн болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.
| Хувьсах пүршний гогцооны үзүүлэлтийн хүснэгт | Жишээ |
| Гогцооны төрөл / тохиргоо | A, B, C, D, E, F, G төрлүүд |
| Хаврын хэмжээ / Үгүй. | № 0 - № 22 |
| Аялалын хүрээ | 30мм, 60мм, 90мм, 120мм 180 мм |
| Үйл ажиллагааны ачаалал | 0.2 кН - 400 кН |
| Суурилуулсан ачаалал (хүйтэн ачаалал) | кН / кгф |
| Ашиглалтын ачаалал (халуун ачаалал) | кН / кгф |
| Хөдөлгөөний чиглэл | Дээш / Доош |
| Хувьсах байдал (%) | ≤ 25% (Стандарт) |
| Гадаргуугийн боловсруулалт | Халуун дүрэх галв/ Будсан |
| Орон сууцны материал | Нүүрстөрөгчийн ган (Q235/Q355) |
Хувьсах пүршний гогцоо сонгохдоо гол үзүүлэлт бол ачааллын хувьсах хувь буюу хүйтэн ба халуун ачааны ялгааг ажлын ачаалалд хуваана. Ихэнх инженерийн техникийн үзүүлэлтүүд энэ утгыг ерөнхий үйлчилгээний хувьд 25%-иас доош, тоног төхөөрөмжийн чухал холболтын хувьд 6%-иас доош байлгахыг шаарддаг. Нүүлгэн шилжүүлэлт нь ачааллын хэлбэлзэл нь зөвшөөрөгдөх хэмжээнээс хэтрэх хангалттай том тохиолдолд оронд нь тогтмол пүршний өлгүүрийг зааж өгсөн болно.
Манай стандарт хувьсах пүршний тулгуурууд нь бүрэн ажлын хүрээнд төслийн ердийн хязгаарт ачааллын хэлбэлзлийг хадгалахаар бүтээгдсэн бөгөөд нэгж бүр нь хаврын хурд, хүйтэн ачааллын тохируулга, шууд суурилуулах, ашиглалтад оруулах аяллын чиглэлийг тодорхой тэмдэглэсэн байдаг.

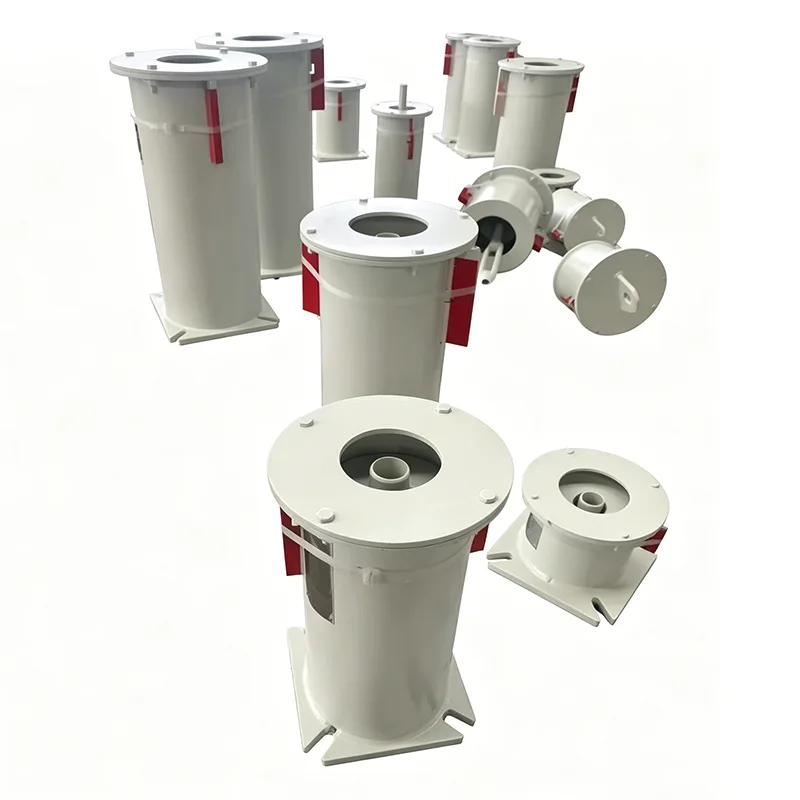

Бид стандарт пүршний хэмжээтэй ойролцоогоор 0.02 кН-аас 40 кН хүртэлх ачааллын багтаамжийг багтаасан, дээд өлгөөтэй, сууринд суурилуулсан, хажуугийн суурилуулалт зэрэг олон төрлийн бэхэлгээний тохируулгатай хувьсах пүршний гогцоонуудыг санал болгож байна. Стандарт аяллын мужид 30 мм, 60 мм, 90 мм, 120 мм, 150 мм багтдаг бөгөөд хүсэлтээр тусгай аяллыг авах боломжтой.
Пүршний элементүүдийг 60Si2Mn эсвэл 50CrVA пүршний гангаар үйлдвэрлэдэг бөгөөд бүрхүүл нь идэмхий орчинд зориулсан халуун цайрдсан, эпокси будсан эсвэл зэвэрдэггүй гангаар хийгдсэн байдаг. Стандарт нэгжүүд нь -20 ° C-аас + 200 ° C хүртэлх орчны температурт зориулагдсан бөгөөд зуух, бойлерийн хоолой гэх мэт хэт халуунд зориулагдсан өндөр температурт хайлштай пүршний сонголтууд байдаг.
Хувьсах пүршний тулгуур бүр нь аяллын масштаб, ачааллын заагч, дээд ба доод зогсоох хавтангаар тоноглогдсон. Дээд ба доод хэсэгт урсгалтай саваа холболтууд нь угсралтын явцад энгийн босоо тохируулга хийх боломжийг олгодог бөгөөд ачааллын тохиргоог нэрийн хавтангийн өгөгдлийн дагуу газар дээр нь шалгаж болно.
Манай хувьсах пүршний гогцоонууд нь GB/T 17116.1/.2/.3 стандартын дагуу үйлдвэрлэгдсэн бөгөөд MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3 зэрэг олон улсын стандартыг бүрэн сольж болно. Материалын ул мөр нь үйлдвэрлэлийн туршид хадгалагддаг бөгөөд угсрахаас өмнө бүх булгийг урьдчилан тохируулж, ачааллын туршилт хийдэг.
Мэргэшсэн төслүүдийн хувьд бид зэвэрдэггүй ган пүршний гогцоо, дулаалгатай хоолойн тулгуур угсралт, офшор, далайн болон давсгүйжүүлэх үйлчилгээнд зориулсан тусгай бүрээстэй хэсгүүдийг нийлүүлдэг. Мөн бид шугамын дэмжлэгийн иж бүрэн шийдлүүдийн хувьд бидний хувьсах пүршний өлгүүртэй шууд уялддаг урьдчилан дулаалгатай хоолойн тулгуур болон хоолойн гутлын тулгуур үйлдвэрлэдэг.
Хувьсах пүршний тулгуурБосоо дулааны хөдөлгөөн явагддаг бараг бүх төрлийн процесс, хэрэглээний шугам хоолойд суурилуулсан. Нийтлэг хэрэглээнд цахилгаан станцын уурын болон тэжээлийн усны шугам, боловсруулах үйлдвэрийн шугам хоолой, химийн үйлдвэрийн дулаан солилцооны гогцоо, төвлөрсөн дулааны сүлжээ, томоохон худалдааны барилга байгууламжийн HVAC систем орно. Эдгээрийг зөвхөн сонгосон цэгүүдэд хөдөлгөөний нөхөн төлбөр шаарддаг шугам дээр хатуу хоолойн тулгууртай хамт ашигладаг.
Усны алх, газар хөдлөлт, насосны чичиргээ зэрэг динамик ачаалалтай шугам хоолойн системүүдийн хувьд хувьсах пүршний гогцоо нь ихэвчлэн динамик хөдөлгөөнийг хязгаарлаж, дулааны чөлөөт шилжилтийг зөвшөөрдөг гидравлик сааруулагчтай хослуулдаг. Дулааны өсөлт нь хувьсах нэгжийн хувьд хэт их байвал бид тэдгээр тусгай тулгуур цэгүүдэд тогтмол хаврын өлгүүр болгон шинэчлэхийг зөвлөж байна.
Бидний өргөн хүрээний хоолойн дэмжлэгийн багцад байнгын пүршний тулгуур, хатуу өлгүүр, тулгуур, хоолойн гутлын тулгуур, хүйтэн ба криоген шугамд зориулсан урьдчилан тусгаарлагдсан хоолойн тулгуур, гидравлик түгжигч багтдаг. Мөн тэнхлэгийн, хажуугийн болон өнцгийн хөдөлгөөн шингээх шаардлагатай хоолойн системүүдийн хувьд бид пүршний тулгууртай хамт тодорхойлж болох металл хөөрөг, резинэн өргөтгөл, даавууны өргөтгөл зэргийг нэг эх үүсвэрийн шийдэл болгон үйлдвэрлэдэг.
Хувьсах пүршний гогцоо бүрийг манай ISO 9001:2015 чанарын удирдлагын тогтолцооны дагуу тээвэрлэхээс өмнө өөрийн дотоод туршилтын байгууламжид ачааллаар шалгаж, хэмжээсээр баталгаажуулдаг. Бид хэрэглэгчдэд хаврын анхны сонголт, ачааллын тооцооноос эхлээд суурилуулах заавар, борлуулалтын дараах үйлчилгээгээр дамжуулан дэмжлэг үзүүлдэг. Асуулгад 24 цагийн дотор хариу ирдэг бөгөөд үйлдвэрлэлийн стандарт хугацаа нь хэмжээ, тохиргооноос хамааран ажлын 10-аас 20 хоногийн хооронд хэлбэлздэг. Бид 14 гаруй жилийн турш 45 гаруй орны төслүүдэд хоолойн тулгуур, өргөтгөлийн холбоосыг нийлүүлж байгаа тул дэлхийн хэмжээнд EPC гэрээт гүйцэтгэгчид болон эцсийн хэрэглэгчдэд каталогийн стандарт болон захиалгат инженерийн нэгжүүдийг нийлүүлдэг.
Хувьсах пүршний тулгуур дээр "ачааллын өөрчлөлтийн хувь" нь юу гэсэн үг вэ?
Ачааллын хэлбэлзэл нь ажлын ачааллын хувиар илэрхийлэгдсэн хүйтэн (суулгасан) ачаалал ба халуун (ашиглалтын) ачааллын хоорондох зөрүү юм. Энэ нь ажлын ачаалалд хуваагдсан дулааны аяллын үржүүлсэн хаврын хурдаар тодорхойлогддог. Ихэнх төслийн техникийн үзүүлэлтүүд стандарт хоолойн хувьд энэ утгыг дээд тал нь 25% хүртэл хязгаарладаг.
Хувьсах пүршний өлгүүрийг ямар ч чиглэлд суулгаж болох уу?
Үгүй. Хувьсах пүршний гогцоо нь босоо хөдөлгөөнд зориулагдсан бөгөөд хаврын тэнхлэгийг босоо байрлалд суурилуулсан байх ёстой. Хэвтээ эсвэл өнцгийн суурилуулалт нь бэхэлгээ, ачааллыг буруу дамжуулах, дутуу элэгдэлд хүргэдэг. Хэвтээ ачаалал эсвэл хажуугийн бэхэлгээний хувьд хатуу бэхэлгээ, яндантай гутал, snubber зэргийг тусад нь зааж өгөх ёстой.
Таны хувьсах пүршний өлгүүр тэсвэрлэх хамгийн дээд температур хэд вэ?
Хайлштай ган пүрш бүхий нүүрстөрөгчийн ган стандарт нэгжүүд нь ойролцоогоор 200 ° C хүртэл тасралтгүй ажиллах боломжтой. Өндөр даралтын уурын шугам эсвэл бойлерийн холболт зэрэг өндөр температурт дамжуулах хоолойн хувьд бид өндөр температурт пүршний материал, тусгаарлагдсан тулгуур тохиргоог санал болгож байна. Материалыг зөв сонгохын тулд үйл ажиллагааны нөхцөлөө манай инженерийн багтай холбоо барина уу.
Хаврын сонголтын тооцоог гаргаж өгнө үү?
Тиймээ. Хэрэв та хоолойн хэмжээ, ашиглалтын жин, дулааны шилжилтийн хэмжээ, чиглэл, төслийн техникийн шаардлагуудыг өгвөл манай инженерийн баг хавар сонгоход туслах болно. Мөн бид одоо байгаа тусламжийн хуваарийг хянаж, байршил бүрт тохирох хувьсагч эсвэл байнгын хаврын дэмжлэгийг санал болгож болно.
Стандарт хувьсах пүршний гогцоо хийх хугацаа хэд вэ?
Каталогийн стандарт нэгжийг захиалгын хэмжээ болон одоогийн үйлдвэрлэлийн ачааллаас хамааран ажлын 10-20 хоногийн дотор тээвэрлэдэг. Захиалгат өнгөлгөө, тусгай аялал эсвэл зэвэрдэггүй ган тохируулга нь хэдэн өдөр нэмж болно. Захиалга өгөх үед түргэн шуурхай хүргэх талаар ярилцаж болно.
Захиалгад ямар бичиг баримт ирдэг вэ?
Стандарт нийлүүлэлт нь сав баглаа боодлын жагсаалт, пүршний дугаар, ачааллын ангилал, аялалын өгөгдөл бүхий бүтээгдэхүүний нэрийн хавтанг агуулдаг. Материалын туршилтын тайлан (MTRs), хаврын ачааллын тохируулгын бүртгэл, хэмжээсийн хяналтын тайланг хүсэлтээр гаргаж болно. Үүнийг шаарддаг төслүүдэд эрх бүхий байгууллагаас гуравдагч этгээдийн хяналт шалгалтыг хийх боломжтой.
Та хоолойны гутал, хавчаарыг багтаасан хоолойн иж бүрэн тулгуурыг нийлүүлж чадах уу?
Мэдээжийн хэрэг. Бид хувьсах пүршний гогцоонуудыг бие даасан нэгж хэлбэрээр эсвэл хоолойн хавчаар, хоолойны гутлын тулгуур, эргүүлэг, урсгалтай саваа, бүтцийн холболтын тоног төхөөрөмж зэрэг бүрэн угсарсан тулгуур хэлбэрээр нийлүүлдэг. Хүйтэн эсвэл криоген үйлчилгээнд зориулагдсан урьдчилан тусгаарлагдсан хоолойн тулгуур угсралтууд нь суулгахад бэлэн нэг багц хэлбэрээр байдаг.
