AtТяньшүн, бид 14 жилийн турш бизнес эрхэлж байгаа хугацаандаа хоолойн тулгуур хийж байна. Тэд хаврын тулгуур шиг хөдөлгөөнт хэсгүүдгүй байж болох ч олон талаараа хатуу хоолойн тулгуур нь илүү том үүрэг хариуцлага хүлээдэг. Пүршний төхөөрөмж нь хэдэн миллиметрийн аяллыг буруу дааж, ажилласаар байх болно. Хэмжээ багатай, муу гагнасан эсвэл буруу материалаар заасан хоолойн тулгуур нь гэнэт бүтэлгүйтэх бөгөөд ийм тохиолдолд хоолой нь түүнтэй хамт явдаг. Тийм ч учраас бид хоолойн бэхэлгээний захиалга бүрийг илүү нарийн төвөгтэй төхөөрөмждөө анхаарч үздэгбайнгын хаврын тулгууруудболон хувьсах пүршний нэгжүүд.

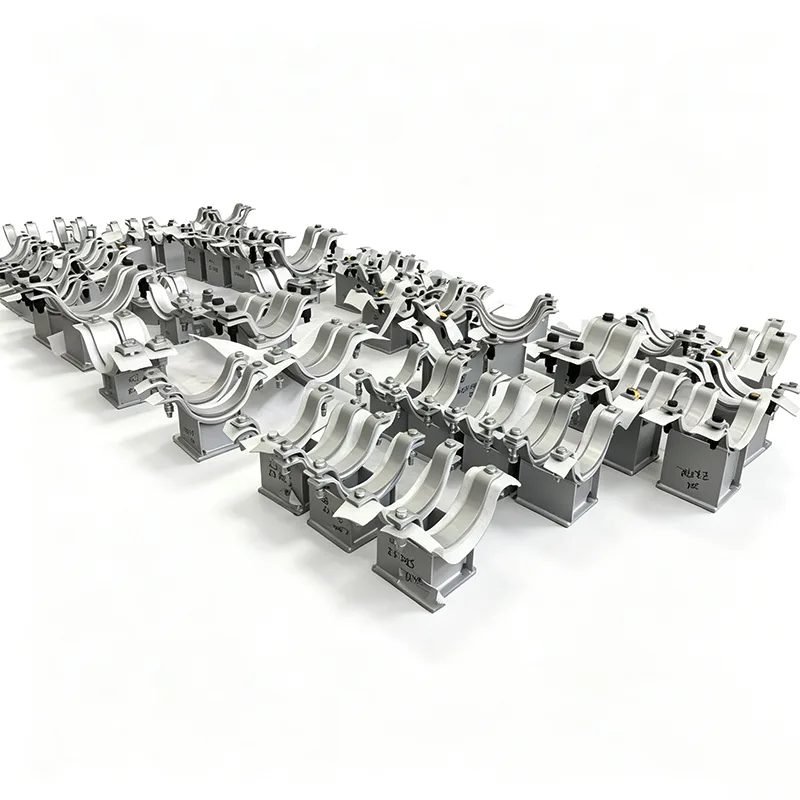

Хоолойн тулгуурын ажлыг тайлбарлахад хялбар, тэр болгонд зөв хийхэд хэцүү байдаг: хоолойг байрлалд нь барьж, жинг нь зөөж, хоолойн техникийн шаардлагад нийцүүлэн чиглүүлж эсвэл бэхлээрэй. Бид үндсэн дам нуруунд суурилуулсан хоолойн хавчаар ба T-шоноос эхлээд өргөн хүрээг үйлдвэрлэдэгхоолойн гуталзахиалгаар хийсэн гулсуур хавтан болон хүнд даацын шонгийн тулгуурт. Эдгээр нь бидний хувьд бэлэн каталогийн хэсгүүд биш юм; Бид таны хоолойн хэмжээ, дулаалгын зузаан, ачааллын өгөгдөл, суурилуулах орчинд тохируулан барина.
Хоолойн аль ч тавиурыг доошлуулбал та дараах хольцыг харах болно: хатуу хоолойны жинг авч, хажуугийн хөдөлгөөнийг чиглүүлэх, пүршний гогцоо эсвэл шаардлагатай үед босоо хөдөлгөөнийг шингээх хувьсах пүршний тулгуур. Нэг нь байхгүй бол нөгөө нь ажиллахгүй. Буруу газар хэтэрхий хатуу байгаа хоолойн тулгуур нь ачааллыг фланц эсвэл савны цорго руу шууд дамжуулдаг. Тийм ч учраас манай инженерүүд таныг бидэнд лавлагаа илгээхдээ бүхэл бүтэн дэмжлэгийн схемийг үргэлж хардаг бөгөөд бид яагаад хүйтэн шугамд зориулсан урьдчилан дулаалгатай хоолойн тулгуур эсвэл хяналттай тэнхлэгийн хөдөлгөөн шаардлагатай урт шулуун гүйлтийн хөтөчтэй гутлыг санал болгохоос эргэлздэггүй.
Бид нүүрстөрөгчийн ган, зэвэрдэггүй ган, хайлштай ган хавтан, хоолой, бүтцийн хэсгүүдийн өргөн хүрээний бүртгэлийг хөтөлж байгаа тул хоолойн тулгуур үйлдвэрлэлийг хурдан эргүүлэх боломжтой. Доорх хүснэгтэд бидний хамгийн их ашигладаг материалыг жагсаав.
| Дэмжлэгийн төрөл | Нийтлэг материал | Гадаргуугийн өнгөлгөөний сонголтууд |
|---|---|---|
| Хоолойн хавчаар ба буулга | Нүүрстөрөгчийн ган A36, SS304 | Будсан, цайрдсан эсвэл нүцгэн |
| Хоолойн гутал (гагнуур) | Нүүрстөрөгчийн ган A105 / A36 суурь, SS304 гутал | Улаан ислийн праймер, халуун цайрдсан |
| Слайд хавтан ба PTFE дэвсгэр | Нүүрстөрөгчийн ган дэвсгэр, PTFE холбосон | 25% шилээр дүүргэсэн PTFE, тосолгооны зориулалттай хонхорхой |
| Хөтөчийг дэмждэг | Бүтцийн ган Q235B | Эпокси будаг, цайраар баялаг праймер |
| Дугуй ба дамми тулгуурууд | Оёдолгүй хоолой + хуурамч таг | Хоолойн ангиллын дагуу |
| Саваа өлгүүр ба хаалт | 45# ган, SS304 | Цайр бүрсэн, цахилгаан цайрдсан |
Бүх бүтцийн гагнуурыг гэрчилгээжсэн гагнуурчид гүйцэтгэдэг бөгөөд бид дэлгүүрээс гарахаас өмнө тулгуур бүр дээр харааны болон хэмжээсийн шалгалт хийдэг. Хэрэв таны төсөлд тодорхой гагнуур дээр NDT (PT, MT, эсвэл UT) шаардлагатай бол бид үүнийг хамрах хүрээнд оруулж болно.
Бид өдөр бүр дараах олон улсын кодуудын дагуу ажилладаг.
ANSI/MSS SP‑58 – Хоолойн тулгуур ба өлгүүр
ASME B31.3 ба B31.1 – Процесс ба цахилгаан дамжуулах хоолой
ASME-ийн IX хэсэг – Гагнуурын мэргэшил
EN 1090 - Бүтцийн ган (CE тэмдэглэгээ хийхэд шаардлагатай бол)
GB/T 17116 - Хятадын үндэсний стандарт
Манай ISO 9001:2015 систем нь үйлдвэрлэлийн бүхэл бүтэн гинжин хэлхээг хамардаг бөгөөд түүхий гангийн дулааны дугаараас эцсийн тулгуур угсралтын шошго хүртэл материалын ул мөрийг хадгалдаг.
Асуулт 1: Та манай одоо байгаа хоолойн дэмжлэгийн стандарт зурагтай таарч чадах уу?
Тийм ээ, бидний ихэнх захиалга ийм байдлаар ирдэг. Стандарт дэмжлэгийн зураг, изометр эсвэл зүгээр л тэмдэглэсэн хоолойн тулгуурын хуваарийг бидэнд илгээвэл бид яг тэр хэмжээсүүдээр нь үйлдвэрлэх болно. Бид EPC стандарт номын сангуудтай тогтмол хамтран ажилладаг.
Асуулт 2: Хоолойн гутал ба хоолойн тулгуур хоёрын ялгаа юу вэ?
Өдөр тутмын яриандаа хүмүүс энэ нэр томьёог сольж хэрэглэдэг. Хатуухан хэлэхэд хоолойн гутал нь хоолойн тулгуурын тодорхой төрөл юм - хоолойн ёроолд гагнаж, бүтцийн гангаас дээш өргөх ган профиль юм. Хоолойн тулгуур нь гутал, хавчаар, чиглүүлэгч, хонгио, гогцоо саваа зэрэг өргөн хүрээний гэр бүл юм. Бид яндангийн гутал болон хоолойн тулгуур угсралтыг хоёуланг нь үйлдвэрлэдэг.
Асуулт 3: Та тусгаарлагдсан эсвэл хүйтэн шугамыг хэрхэн зохицуулдаг вэ?
Халуун дулаалгатай шугамын хувьд бид тусгаарлагчийг цэвэрлэхийн тулд гутлын өндрийг нэмэгдүүлнэ. Хүйтэн эсвэл криоген шугамын хувьд бид хүйтэн дамжуулалт, конденсацаас урьдчилан сэргийлэхийн тулд гутал руу бэхлэгдсэн хатуу хөөсөн блок бүхий урьдчилан тусгаарлагдсан хоолойн тулгууруудыг нийлүүлдэг. Тусгаарлагчийн зузаан, материалыг бидэнд хэлээрэй, бид гутлын загвар зохион бүтээх болно.
Асуулт 4: Хоолойн тулгуурын багцыг авах хугацаа хэд вэ?
Стандарт нүүрстөрөгчийн ган тулгуур: тоо хэмжээнээс хамааран 15-25 хоног. Зэвэрдэггүй ган эсвэл том, нарийн төвөгтэй угсралт: 25-35 хоног. Төслийн хуваарьтай холбоотой их хэмжээний захиалгын хувьд бид таны барилгын дараалалд тохируулан хүргэх ажлыг үе шаттайгаар хийж болно.
Асуулт 5: Та мөн бүтцийн бэхэлгээний хавтан ба T-шонг нийлүүлдэг үү?
Хэрэв таны төсөл шаардлагатай бол бид чадна. Ихэвчлэн хоолойн тулгуур нь хоолой ба бүтцийн хоорондох интерфейс юм. Хэрэв танд суулгасан хавтан, суурь хавтан эсвэл T-шонгийн ган хэрэгтэй бол бид бүгдийг хамтад нь багцлах боломжтой бөгөөд энэ нь сайтын логистикийг хялбаршуулдаг.
Хоолойн тулгуур нь хөдөлгөөнт хэсгүүдгүй байж болох ч бид чанарын хяналтын үйл явцыг зохион байгуулсаар байна:
Тээрмийн гэрчилгээтэй тулган ирж буй материалын баталгаажуулалт
Зүсэх, өрөмдсөний дараа хэмжээст шалгалт
Гагнуурын өмнө угсралтын шалгалт
Гагнуурын харааны үзлэг, хэрэв заасан бол нэмэлт NDT
Дууссан угсралтын хэмжээс ба өнцгийг шалгах
Гадаргуугийн өнгөлгөө, бүрэх үзлэг
Ачаа бүрд дэмжлэг тус бүрийг шошгоны дугаараар нь жагсаасан хүргэлтийн тэмдэглэл дагалддаг тул танай сайтын баг таамаглалгүйгээр хэсгүүдийг изометрийн зурагтай тааруулах боломжтой.
Цөөн тооны хоолойн тулгуурууд манай үйлдвэрээс бүрэн стандарт эд анги болж үлддэг. Нийтлэг тохиргоонд дараахь зүйлс орно.
Зузаан дулаалга эсвэл галд тэсвэртэй гутлын өндөр
Бага үрэлттэй гулсах зориулалттай PTFE дэвсгэр бүхий тохируулж болох гулсуурын суурь
Далайн болон эргийн суурилуулалтанд зориулсан зэвэрдэггүй ган тоног төхөөрөмж
Тусгай даацын үзүүлэлтүүд — бид 40 инчийн диаметртэй хоолой бүхий том цооног дамжуулах хоолойн тулгууруудыг барьсан.
Поршень компрессорын хоолойд зориулсан неопрен доторлогоотой чичиргээний эсрэг хавчаар
Зуух ба шинэчлэгч шугамын өндөр температурт хайлшийн тулгуур
Та каталогт байгаа зүйлээр хязгаарлагдахгүй. Шаардлагуудаа бидэнд илгээгээрэй, бид яг таны хэрэгцээтэй зүйлийг үйлдвэрлэе.
Танд тусалж болох хэдэн жилийн турш бидний цуглуулсан хэдэн зүйл:
Хэрэв таны хоолойг гидротуршилт хийх гэж байгаа бол хоолойн тулгуурууд нь усанд автсан жинд зориулагдсан эсэхийг шалгаарай. Ашиглалтын явцад биш туршилтын явцад олон тооны дэмжлэгийн доголдол гардаг.
Хоолойн урт тавиур дээр хэт чиглүүлэхээс зайлсхий. Тэнхлэгийн хөдөлгөөн хийх зайг үлдээгээрэй. Бид гутлын загвартаа мэдэгдэж буй үрэлтийн коэффициент бүхий гулсуур хавтанг оруулж, хоолойны даралтын хязгаарт урвалын ачааллыг хадгалах боломжтой.
Хэрэв хоолойн тулгуур нь галд өртөх юм бол галд тэсвэртэй бүрээс эсвэл шаардлагатай галын зэрэглэлийн хугацаанд нурахгүй байх загварыг зааж өгнө үү. Бид практик сонголтуудын талаар зөвлөгөө өгөх боломжтой.
Зэвэрдэггүй ган хоолойн хувьд үргэлж зэвэрдэггүй ган тулгуур эд анги эсвэл дор хаяж металл бус доторлогоо (PTFE эсвэл неопрен) ашиглан контактын цэг дээр гальваник зэврэлтээс зайлсхийх хэрэгтэй.
Бид агуулахаас эд анги авдаг борлуулагч биш. Бид бол ган хайчлах, угсрах гагнуур хийх, холбоо барих гадаргууг машинжуулах, бүрээс хийх, танай сайт эсвэл нэгтгэгч рүү шууд тээвэрлэх үйлдвэр юм. Үйлдвэрлэлийн явцад бага зэрэг анхаарал халамж тавих нь ажлын явцад ихээхэн өөрчлөлт авчирдгийг мэдэхийн тулд манай баг хээрийн нөхцөлд хоолойн тулгуур эвдрэлийг хангалттай харсан.
Танд хорин энгийн гагнасан гутал эсвэл гулсуур хавтан бүхий хоёр зуун нарийн төвөгтэй чиглүүлэгч тулгуур хэрэгтэй эсэхээс үл хамааран бид ган хайчилж эхлэхээс өмнө үйлдвэрээс шууд үнэ, хүргэх бодит хуваарь, үйлдвэрлэлийн зургийн багцыг танд өгөх болно. Манай бизнесийн 70 гаруй хувь нь нэг удаа захиалга өгсөн, өөр ханган нийлүүлэгчийн шалгуурыг хангах гэж огт санаа зовдоггүй үйлчлүүлэгчдээс ирдэг.
Хэрэв таны дараагийн төсөлд хоолойн тулгуур, яндан гутал эсвэл урьдчилан тусгаарлагдсан хоолойн тулгуур шаардлагатай бол бидэнд туслах жагсаалт эсвэл стандарт зургийг илгээнэ үү. Бид нарийвчилсан үнийн саналыг ихэвчлэн 24 цагийн дотор буцаана. Та урьдын адил Янжөү дэх манай үйлдвэрт зочилж, бидний бүтээн байгуулалтыг үзэхийг урьж байна.
