Хэрэв та чийгтэй өдөр хөргөсөн усны шугамын хажуугаар өнгөрч, хоолойн тулгуурын эргэн тойронд нойтон толбо байгааг анзаарсан бол урьдчилан тусгаарлагдсан хоолойн тулгуур нь юунаас урьдчилан сэргийлэх зорилготой болохыг олж мэдсэн. AtТяньшүн, бид эдгээр тулгуурыг хүйтэн шугам, криоген дамжуулах хоолой, халуун технологийн шугамд зориулж хийдэг бөгөөд тусгаарлагч нь тулгуур цэгээр дамжин тасралтгүй байх ёстой. 14 жилийн турш бид тэдгээрийг LNG терминалууд, дүүргийн хөргөлтийн үйлдвэрүүд, хүнсний үйлдвэрүүд болон хүйтэн хоолой, орчны агаартай таардаг бусад газар руу ачсан.
Стандарт хоолойн гутал эсвэл хоолойн тулгуур нь тусгаарлагчгүй шугамд сайн ажилладаг боловч дулаалга нэмэх мөчид асуудал үүсдэг: тулгуур цэг нь дулааны гүүр болдог. Хүйтэн шугам дээр энэ нь конденсац, мөс үүсэх, улмаар зэврэлт үүсгэдэг гэсэн үг юм. Халуун шугам дээр энэ нь дулааныг бүтцийн ган руу шууд урсгах зам юм. Урьдчилан дулаалгатай хоолойн тулгуур нь үүнийг тулах гутлын дотор хатуу тусгаарлагч блок хийх замаар шийддэг - хоолой нь тусгаарлагдсан хэвээр, ачаа зөөгдөж, шүүдэр цэг нь харьяалагддаг газартаа үлддэг.
Урьдчилан тусгаарлагдсан хоолойн тулгуур нь зөвхөн эргэн тойронд металл хаалт бүхий тусгаарлагч биш юм. Эдгээр нь даацын бүтцийн элементүүд бөгөөд тэдгээр нь ямар ч хоолойн гуталтай адил жин, хөдөлгөөн, үе үе цохилтын ачааллыг даах ёстой. Шугаман нь дулааны хөдөлгөөнийг шингээх шаардлагатай босоо гүйлтийн үед бид тэдгээрийг ихэвчлэн зэрэгцээ нийлүүлдэгхаврын өлгүүрэсвэлхувьсах пүршний тулгуурууд. Урт хэвтээ тавиур дээр тэдгээр нь эгзэгтэй цэгүүдэд тогтмол хавар тулгууртай ажиллаж, хүйтэн хоолойг хаа сайгүй бүрэн дэмжиж, бүрэн тусгаарласан эсэхийг шалгана.
| Параметрийн зүйл | Ердийн утга/нэгж |
| Үйлчилгээний температур | -196 хэмээс +120 хэм хүртэл |
| Тусгаарлагч материал | HDPU (Өндөр нягтралтай полиуретан) / Полизоцианурат (PIR) / Permali |
| Тусгаарлагчийн нягт | 160кг/м³, 224кг/м³, 320кг/м³ |
| Шахалтын хүч | ≥ 2.5 МПа / 5.0 МПа |
| Дулаан дамжуулалт | ≤ 0.035 Вт/(м·К) @ 24°C |
| Өлгий/гутлын материал | Зэвэрдэггүй ган (SS304/SS316L) / Бага температурт нүүрстөрөгчийн ган (A333 гр.6) |
| Уурын саад | Бутил резин / Mylar / Хөнгөн цагаан тугалган цаас |
| Галд тэсвэртэй | Ангилал B1 / ASTM E84 Ангилал А |
| Стандарт нийцэл | CINI стандарт, MSS SP-58 |
| Уурын саадтай материал | Бутил резин / Mylar / Alu-тугалган цаас |
| Уур нэвчих чадвар | ≤ 0.02 Пермийн инч (ASTM E96 стандарттай нийцдэг) |
| Битүүмжлэх / холбох | Өндөр бат бэх криоген цавуу |
| Конденсацийн эсрэг | 100% герметик битүүмжилсэн |
ANSI/MSS SP‑58 – Хоолойн тулгуур ба өлгүүр
ASME B31.3 ба B31.1 – Процесс ба цахилгаан дамжуулах хоолой
EN 13480 - Металл үйлдвэрлэлийн хоолой (боломжтой бол)
GB/T 17116 - Хоолойн тулгуурын Хятадын стандарт
Манай үйлдвэрийн чанарын систем нь ISO 9001:2015 стандартын дагуу баталгаажсан бөгөөд бид захиалга бүрт материалын ул мөрийг бүрэн хангадаг. LNG болон криогенийн төслүүдийн хувьд бид ган эд ангиудын бага температурт нөлөөллийн туршилтын гэрчилгээг оруулж болно.
Асуулт 1: Надад ямар зузаан тусгаарлагч хэрэгтэйг яаж мэдэх вэ?
Тусгаарлагчийн зузаан нь хоолойн дулаалгын зузаантай тохирч байх ёстой, эсвэл цоорхой үүсгэхгүйн тулд бага зэрэг бага (гэхдээ тийм ч их биш) байх ёстой. Хэрэв таны хоолой 80 мм хөөсөн шилтэй бол бид гутлын дотор дор хаяж 70-80 мм дулаалга хийнэ. Тодорхой тоо нь дулаан дамжилтын шаардлага болон гадаргуугийн конденсацийн эрсдэлээс хамаарна. Тусгаарлагчийн техникийн үзүүлэлтээ бидэнд илгээвэл бид тохирох болно.
Асуулт 2: Урьдчилан тусгаарласан хоолойн тулгуур нь халуун шугамыг зохицуулж чадах уу, эсвэл зөвхөн хүйтэнд зориулагдсан уу?
Хоёулаа. Эдгээр нь уурын болон халуун тосны шугамд дулаан алдагдахаас сэргийлж, хүйтэн шугам дээр конденсац үүсэхээс сэргийлдэг. 200 хэмээс дээш өндөр температурт ашиглахын тулд бид эрдэс хөвөн эсвэл кальцийн силикат зэрэг өндөр температурт мууддаггүй тусгаарлагч материалыг сонгодог.
Асуулт 3: Эдгээр тулгууруудыг хээрийн гагнуур хийх боломжтой юу эсвэл бүрэн угсралт хэлбэрээр ирдэг үү?
Манай урьдчилан дулаалгатай тулгууруудыг ихэвчлэн гагнуур эсвэл хоолойд хавчихад бэлэн иж бүрэн угсралт хэлбэрээр нийлүүлдэг. Тусгаарлагч блокыг ган эмээл рүү урьдчилан холбосон бөгөөд уурын хаалт нь үйлдвэрийн битүүмжлэгдсэн байна. Энэ нь газар дээр нь стандарт гутлын эргэн тойронд тусгаарлагч хайрцаг барихтай харьцуулахад хээрийн хөдөлмөрийг асар их хэмнэдэг.
Асуулт 4: Та гүйдэг урьдчилан дулаалгатай хоолойн тулгуур зохион бүтээж чадах уу?
Тиймээ. Бид PTFE гулсуур хавтанг суурь хавтангийн доод талд холбож, эсвэл өнгөлсөн зэвэрдэггүй гангаар хангадаг. Энэ нь хоолойг бүрэн тусгаарлахын зэрэгцээ тэнхлэгийн дагуу хөдөлдөг. Мөн бид таны хоолойн ачааллыг хөдөлгөх шаардлагад нийцүүлэн, хажуугийн зогсоол бүхий хөтөчтэй хувилбаруудыг санал болгож байна.
Асуулт 5: Эдгээрийг тусгаарлагчийг гэмтээхгүйгээр яаж тээвэрлэх вэ?

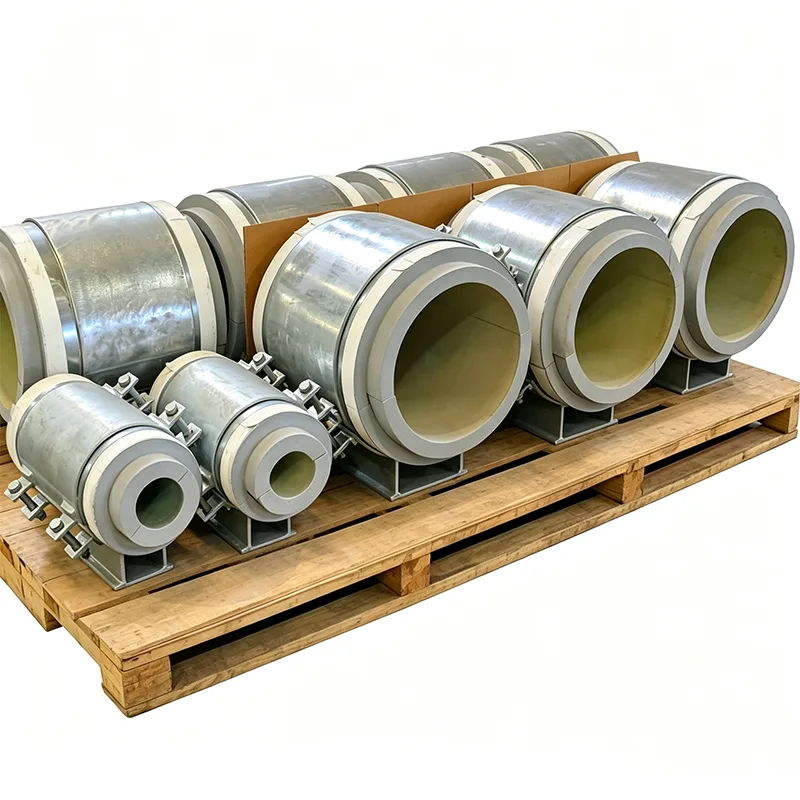

Тусгаарлагч блок нь ган эмээлийн дотор хонхорхойтой бөгөөд суурь хавтангаар хамгаалагдсан байдаг. Мөн бид түр зуурын ирмэгийн хамгаалалтыг нэмж, тулгуур бүрийг модон хайрцагт эсвэл дулаалгын эргэн тойронд хөөсөн дэвсгэртэй тавиур дээр байрлуулна. Бид эдгээрээс хэдэн мянгаар нь Ойрхи Дорнод болон Зүүн өмнөд Ази руу илгээсэн бөгөөд конденсацын улмаас эвдэрсэн тусгаарлагч нь бидний харж буй асуудал биш юм.
Урьдчилан тусгаарлагдсан хоолойн тулгуур бүр хэмжээст үзлэгээс давсан шалгалтыг дамждаг.
Тусгаарлагчийн багцын шахалтын бат бэхийн баталгаажуулалт
Хаалттай хөөсөнцөрийн ус шингээлтийн туршилт (ASTM C272 эсвэл үүнтэй төстэй)
Тусгаарлагч ба ган эмээлийн хоорондох холболтын бүрэн бүтэн байдал (харааны болон механик цоргоны туршилт)
Эмээлийн радиус, суурийн тэгш байдал, боолтны нүхний тэгш байдлын хэмжээст шалгалт
Уурын саадыг тасралтгүй шалгах
Чухал эсвэл загвар захиалгад зориулж бүрэн угсралт дээр даацын туршилт
Баримт бичигт ган, дулаалгын материалын гэрчилгээ, туршилтын хураангуй, баглаа боодлын өмнө тэмдэглэгдсэн тулгуур тус бүрийн зургийн бичлэг орно.
Урьдчилан тусгаарлагдсан хоолойн тулгуур нь бараг үргэлж захиалгат байдаг. Бидний үйлдвэрлэсэн зарим хувилбарууд:
Том диаметртэй LNG хоолойд зориулсан том эмээл (60" хүртэл)
Босоо өргөгч нь нэгдсэн тусгаарлагч блоктой
Тогтмол цэгүүдэд зориулсан зангуу төрлийн урьдчилан тусгаарласан тулгуур
Галд тэсвэртэй бүсүүдэд зориулсан галд тэсвэртэй тусгаарлагч (эрдэс ноос эсвэл хөөсөрхөг хөөс)
Зэвэрдэггүй ган эмээл ба эргийн болон далайн эрэг дээр суурилуулах зориулалттай тоног төхөөрөмж
Одоо байгаа гүйдэл дамжуулах шугамыг огтлохгүйгээр шинэчлэх зориулалттай хуваах бүрхүүлийн загвар
Та дулаалгыг манай дэмжлэгт тааруулах шаардлагагүй. Бид таны дулаалгын эргэн тойронд тулгуурыг барих болно.
Уурын саадыг үргэлж анхаарч үзээрэй. Хүйтэн шугам дээр битүүмжлэл нь төгс биш бол чийг нь тусгаарлагч блок руу орох бөгөөд дулаалга нойтон болмогц дулааны үзүүлэлт нь хадан цохион дээрээс унана. Бид захын битүүмжлэлд онцгой анхаарал хандуулдаг бөгөөд гагнуурын өмнө болон дараа нь хаалтыг шалгахыг сайтын багийнханд зөвлөж байна.
Босоо шугам хоолойд урьдчилан тусгаарлагдсан хоолойн тулгуур нь хэвтээ тэнхлэгээс өөр ачаалал дамжуулах зохицуулалт шаардлагатай байж болно. Тусгаарлагч блок нь хэвтээ шугамын шахалтын бүх жинг үүрдэг боловч босоо шугамын хувьд тулгуур нь ихэвчлэн тусгаарлагчаар дамждаг ган зүсэх хүзүүвчтэй байх шаардлагатай. Бид үүнийг загварт оруулж болно.
Хэрэв хоолойг гидротуршилт хийх юм бол туршилтын явцад хоолой нь орчны температурт байх бөгөөд хөлрөх магадлалтай гэдгийг анхаарч үзээрэй. Энэ нь хэвийн үзэгдэл боловч олон сайтын баг дэмжлэг дээр конденсац үүсэхийг анх удаа харж байна. Үүнийг тайлбарласан суулгах гарын авлагад байгаа тэмдэглэл нь олон шаардлагагүй асуулгыг хэмнэх болно.
Захиалга өгөхдөө хоолойн хуваарь, дулаалгын төрөл, зузаан, дизайны хөдөлгөөнийг (хэрэв гулсах бол) бидэнд өгнө үү. Эдгээр гурван өгөгдлийн цэг нь эхний ишлэлд техникийн хувьд оновчтой загварыг санал болгох боломжийг бидэнд олгодог.

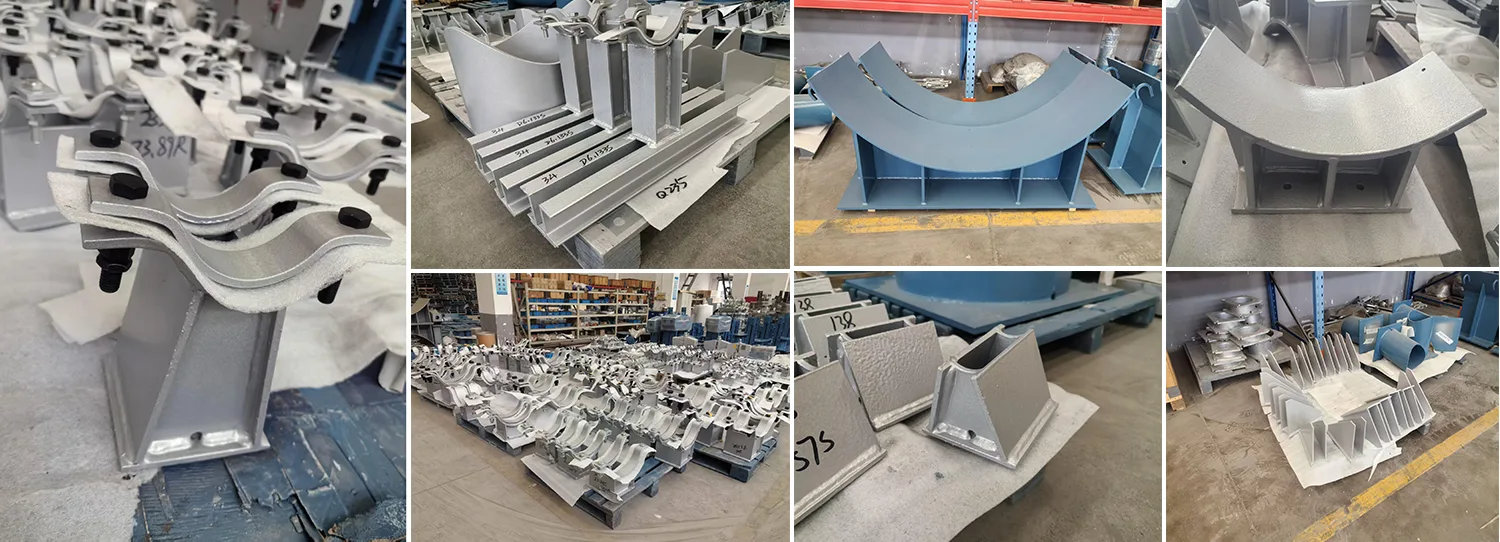

Урьдчилан тусгаарлагдсан хоолойн тулгуур нь бүтцийн инженерчлэл ба дулааны дизайны огтлолцол дээр байрладаг. Аль нэг хэсгийг нь андуурч, тулгуур нь механикаар бүтэлгүйтсэн эсвэл чийгийг шингээж, тусгаарлагчийг зогсооно. Бид 14 жилийн турш хоёр эд ангиудыг зөв тохируулж байгаа бөгөөд Янжоу дахь манай үйлдвэр ган эмээлийг огтлохоос эхлээд дулаалга, уурын хаалтыг битүүмжлэх хүртэл эдгээрийг үр ашигтай барих үйлдвэрлэлийн шугамыг бий болгосон.
Манай захиалгын 70 гаруй хувь нь биднийг нэг удаа туршиж үзээд буцаж ирдэг үйлчлүүлэгчдээс ирдэг. Бид урьдчилан дулаалгатай тулгууруудыг дэлхий даяар нийлүүлдэг бөгөөд ихэвчлэн хоолойн тулгуур, пүршний өлгүүр, байнгын пүршний тулгууртай хамт ирдэг тул хоолойн тулгуур багцыг бүхэлд нь хамтад нь тэмдэглэж, суурилуулахад бэлэн болгодог.
Хэрэв таны дараагийн төсөлд хүйтэн шугам, криоген шугам эсвэл дулаан тусгаарлалттай дулааны шугам байгаа бол дэмжлэг үзүүлэх цэгүүдэд зохих дулаан тусгаарлалт шаардлагатай бол бидэнд тусгаарлагчийн техникийн үзүүлэлт, хоолойн дэмжлэгийн жагсаалтаа илгээнэ үү. Бид тодорхой хүргэлтийн хуваарьтай үйлдвэрээс шууд үнийн санал гаргах болно. Та манай үйлдвэрт зочилж, эдгээр тулгууруудыг тээвэрлэхээс өмнө хэрхэн бүтээж, туршихыг үзэхийг урьж байна.
