Гидравлик түгжигч нь дулааны тэлэлт, агшилтаас саадгүй удаан хөдөлгөөн хийх боломжийг олгодог газар хөдлөлт, усны алх, уурын алх, салхины цохилт, насосны саатал зэрэг гэнэтийн динамик ачааллаас дамжуулах хоолойн систем, тоног төхөөрөмжийг хамгаалахад ашигладаг хурд мэдрэмтгий хязгаарлах төхөөрөмж юм. Хоолойн жинг зөөвөрлөх хаврын тулгуураас ялгаатай нь гидравлик snubber нь хэвийн үйл ажиллагааны нөхцөлд статик ачаалал өгдөггүй; Тэд зөвхөн хоолойн хурд нь урьдчилан тогтоосон босго хэмжээнээс давсан үед л залгана.

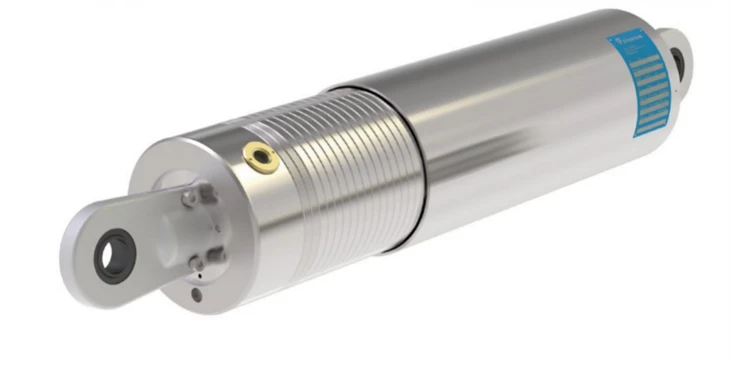

Янжоу Тяньшүн дамжуулах хоолойн технологиэрчим хүч үйлдвэрлэх, нефть химийн болон цөмийн шугам хоолойн системд ашиглах зориулалттай гидравлик түгжигч үйлдвэрлэдэг. Нэгж бүр нь битүүмжилсэн цилиндр дотор гидравлик шингэнээр дамждаг поршенийг ашигладаг. Удаан хурдтай үед - дулааны өсөлтийн ердийн зүйл - шингэн нь тохируулагдсан нүхээр чөлөөтэй дамждаг бөгөөд snubber нь үл тоомсорлодог эсэргүүцэлтэй байдаг. Гэнэтийн үйл явдал хоолойг гох хурдаас хурдан хөдөлгөхөд нүхний урсгал хязгаарлагдаж, шингэний даралт нэмэгдэж, сааруулагч нь хатуу хязгаарлалтын горимд түгжигдэн, динамик ачааллыг барилгын бүтцэд шилжүүлдэг.
Манай стандарт гидравлик snubbers нь нүүрстөрөгчийн ган эсвэл хайлшин ган цилиндр, зэврэлтэнд тэсвэртэй бүрээстэй хатууруулсан поршений саваа, өргөн температурт тохирох өндөр хүчин чадалтай гидравлик шингэнтэй. Төгсгөлийн холболтууд нь саваа нүд, ан цав, бөмбөлөг холболт, урсгалтай төгсгөл зэрэг хэд хэдэн тохиргоотой бөгөөд хэвтээ, босоо эсвэл өнцгийн аль ч чиглэлд суурилуулах боломжтой.
Снуббер бүрийг үйлдвэрээс дүүргэж, битүүмжилж, урьдчилан шалгасан. Дотоод дулааны нөхөн олговор нь орчны температурын өөрчлөлтөөс болж шингэний эзэлхүүний өөрчлөлтийг зохицуулж, хэвийн үйлчилгээнд хуурамч түгжигдэх, хүсээгүй урьдчилан ачааллаас сэргийлдэг.
Захиалгат хүнд даацын нэгжүүдэд ойролцоогоор 5 кН-аас 500 кН ба түүнээс дээш ачааллын хүчин чадалтай. Стандарт цус харвалт нь 100 мм, 150 мм, 200 мм, 300 мм, 500 мм байх бөгөөд хүсэлтээр илүү урт цус харвалт хийх боломжтой. Триггерийн хурд буюу сааруулагчийн чөлөөт хөдөлгөөнөөс хязгаарлалт руу шилжих хурд нь төслийн тодорхойлолтоос хамааран 5 мм/с-ээс 50 мм/с хооронд тохируулагддаг бөгөөд угсралтын хувийн шаардлагад нийцүүлэн тохируулж болно.
Стандарт нэгжийн ажиллах температурын хүрээ нь -40°С-аас +120°C-ийн хооронд байдаг бөгөөд тусгай зориулалтын хэрэглээнд зориулж өндөр температурт тохируулагч болон цөмийн зэрэглэлийн шингэнийг ашиглах боломжтой.
Манай гидравлик snubbers нь MSS SP-69, ASME B31.1, ASME B31.3, цөмийн үйлчилгээний IEEE шаардлагууд зэрэг олон улсын холбогдох стандартын дагуу бүтээгдэж, туршигдсан. Ачаалахын өмнө нэгж бүр функциональ туршилт, даралтын туршилт, гоожих туршилтыг хийдэг. Цөмийн болон өндөр техникийн төслүүдийн хувьд бид шаардлагатай бол мөчлөгийн туршилт, хүрээлэн буй орчны хөгшрөлт, газар хөдлөлтийн мэргэшлийн тайлан зэрэг мэргэшлийн бичиг баримтыг бүрэн хангаж чадна.
Гидравлик түгжигчийг хоолойн систем дулааны нөхцөлд чөлөөтэй хөдөлж байх ёстой боловч динамик үйл явдлуудаас хамгаалагдсан байх ёстой. Анхдагч суурилуулалтанд дулааны болон атомын цахилгаан станцын уурын гол шугам, тэжээлийн усны хоолой, реакторын хөргөлтийн гогцоо, LNG болон LPG дамжуулах шугам, боловсруулах үйлдвэрийн зуухны гаралтын шугам хоолой, өндөр даралтын технологийн шугам, газар хөдлөлтийн бүс дэх улс хоорондын шугам хоолой орно.
Гидравлик түгжигч нь бараг үргэлж хоолойг дэмжих цогц схемийн нэг хэсэг бөгөөд тэдгээрийг орлуулахын оронд бусад бүрэлдэхүүн хэсгүүдтэй хамт ажилладаг. Хувьсах пүршний гогцоо ба байнгын пүршний гогцоо нь хоолойн жинг зөөж, удаан дулааны хөдөлгөөнийг хангадаг бол snubber нь ижил эсвэл зэргэлдээх тулгуур цэгүүдэд зэрэгцээ динамик хязгаарлалтыг хангадаг. Металл хөөрөгний өргөтгөлийн холбоосоор тоноглогдсон шугамууд дээр snubbers нь түр зуурын үйл явдлын үед хөөрөгийг хэт сунгах эсвэл хэт шахахаас хамгаалдаг.
Манай өргөн хүрээний бүтээгдэхүүн нь хоолойн тулгуур ба уян хатан байдлын багцыг хамардаг: бүх төрлийн пүршний тулгуур ба пүрш өлгүүр, хатуу хоолойн тулгуур, хоолойн гутлын тулгуур, хүйтэн, халуун үйлчилгээнд зориулагдсан урьдчилан тусгаарлагдсан хоолойн тулгуур, өргөтгөлийн иж бүрэн шугам. Энэ нь EPC гүйцэтгэгчид болон эцсийн хэрэглэгчдэд snubbers, дэмжлэг, өргөтгөлийн бүрэлдэхүүн хэсгүүдийг нэг үйлдвэрлэгчээс авах боломжийг олгож, зохицуулалт, чанарын хариуцлагыг хялбаршуулдаг.

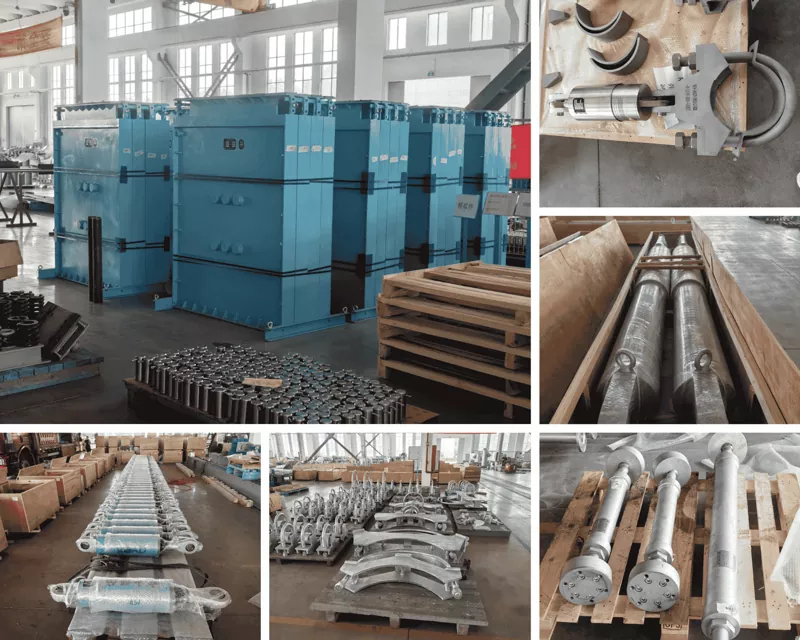

Гидравлик түгжигч бүрийг ISO 9001:2015 чанарын удирдлагын тогтолцооны дагуу манай дотоод байгууламжид угсарч, туршиж үздэг. Бид хэрэглэгчдэд хэмжээ тогтоох, суурилуулах заавар, хуваарьт засвар үйлчилгээний зөвлөмжөөр дэмжлэг үзүүлдэг. Каталогийн нэгжийг нийлүүлэх стандарт хугацаа гурваас таван долоо хоног, урьдчилан тохиролцсоны дагуу хурдасгах боломжтой. 45 гаруй оронд дамжуулах хоолойн эд ангиудыг нийлүүлсэн 14 жилийн туршлагатай бид дэлхийн хэмжээнд дэд бүтцийн чухал төслүүдэд бэлэн болон бүрэн захиалгат шийдлүүдийг нийлүүлдэг.
Гидравлик snubber болон пүршний гогцоо хоёрын ялгаа нь юу вэ?
Хаврын гогцоо нь дулааны хөдөлгөөнийг хангахын зэрэгцээ хоолойн жинг зөөвөрлөх даацын тулгуур юм. Гидравлик snubber нь статик ачааллыг тэсвэрлэдэггүй; Эдгээр нь удаан дулааны хурдаар чөлөөтэй хөдөлдөг, гэхдээ газар хөдлөлт, усны алх зэрэг гэнэтийн динамик үйл явдал тохиолдоход хатуу түгжигддэг хязгаарлах төхөөрөмж юм. Энэ хоёрыг ихэвчлэн нэг хоолойн байршилд хамт суулгадаг.
"Гох хурд" гэж юу гэсэн үг вэ?
Триггерийн хурд буюу түгжих хурд нь поршений хурд нь бага эсэргүүцэлтэй чөлөөт хөдөлгөөнөөс хатуу хязгаарлалтын горимд шилждэг. Энэ нь дотоод урсгалын нүхний хэмжээг тохируулах замаар тохируулна. Ердийн утгууд нь 5 мм/с-ээс 50 мм/с хооронд хэлбэлздэг бөгөөд ердийн дулааны өсөлт нь гох хурдад хэзээ ч хүрэхгүй байхаар сонгосон боловч динамик үйл явдлууд үргэлж түүнээс давж гардаг.
Гидравлик түгжигч нь засвар үйлчилгээ шаарддаг уу?
Тийм ээ, гэхдээ урт хугацааны интервалтайгаар. Ашиглалтын хэвийн нөхцөлд бид 3-5 жил тутамд үзлэг хийж, 10 жил тутамд шингэн солих, лацыг шинэчлэх зэрэг бүрэн засвар хийхийг зөвлөж байна. Үйлчилгээний хугацаа нь температур, мөчлөгийн тоо, хүрээлэн буй орчны нөхцлөөс хамаарч өөр өөр байдаг. Ноцтой үйлчилгээ эсвэл цөмийн хэрэглээний програмууд нь төслийн тодорхойлолтын дагуу богино хугацааны шалгалтын интервалыг дагаж мөрддөг.
Ямар ч чиглэлд snubber суулгаж болох уу?
Тиймээ. Поршен нь хүндийн хүчнээс үл хамааран цэвэр тэнхлэгийн хурцадмал байдал, шахалтаар ажилладаг тул гидравлик түгжигч нь хэвтээ, босоо, налуу аль ч чиглэлд ажилладаг. Төгсгөлийн холболтууд (хавчуур, бөмбөгний холбоос, саваа нүд) нь угсралтын өнцөг болон бүтцийн бэхэлгээний төрөлд тохирсон байхаар сонгогддог.
Хоолойн системдээ гидравлик сааруулагчийг хэрхэн хэмжих вэ?
Хэмжээ нь зөөгчийг хязгаарлах ёстой хамгийн их динамик ачаалал ба ёроолд буулгахгүйгээр тэсвэрлэх ёстой нийт дулааны цохилт дээр суурилдаг. Динамик ачаалал нь ихэвчлэн газар хөдлөлт, усны алх эсвэл салхины ачааллын үед хоолойн стрессийн шинжилгээнээс үүсдэг. Хэрэв та хүлээгдэж буй ачаалал, шаардлагатай цус харвалт, ажлын температур болон холбогдох төслийн кодыг өгвөл манай инженерийн баг хэмжээ тогтооход туслах болно.
