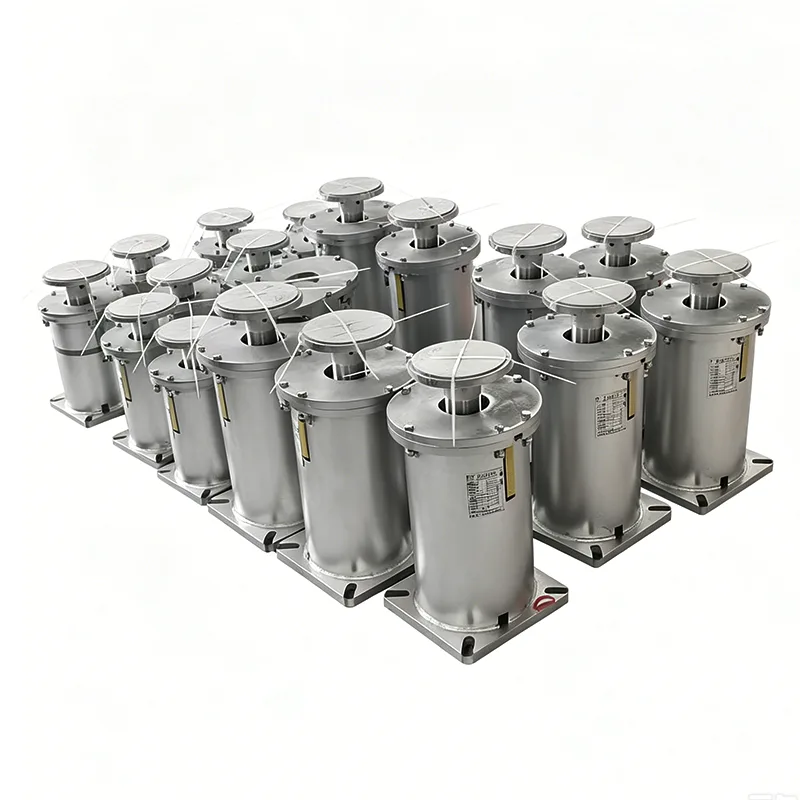

Хоолой болгонд байнгын дэмжлэг үзүүлэх шаардлагагүй. Үнэн хэрэгтээ, бидний харьцдаг ихэнх шугамууд - процессын шугам хоолой, хэрэглээний гарчиг, хөргөлтийн усны шугам - хувьсах пүршний тусламжтайгаар зүгээр л сайн ажилладаг. AtТяньшүн, бид 14 жилийн турш Янжоу дахь үйлдвэрээсээ хувьсах пүршийг нийлүүлж байгаа бөгөөд эдгээр нь бидний тээвэрлэдэг пүршний хамгийн түгээмэл төрөл байж магадгүй юм. Хэрэв та цахилгаан станцын хоолойн тавиур эсвэл боловсруулах үйлдвэрээр явж байсан бол ган дээр өлгөөтэй эсвэл T-шон дээр сууж байсан пүршний лааз нь хувьсах пүршний тулгуур байсан байх магадлалтай.
Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.
Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.
Бүтээгдэхүүн нь эрчим хүч, нефть-химийн болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.
| Хувьсах пүршний гогцооны үзүүлэлтийн хүснэгт | Жишээ |
| Гогцооны төрөл / тохиргоо | A, B, C, D, E, F, G төрлүүд |
| Хаврын хэмжээ / Үгүй. | № 0 - № 22 |
| Аялалын хүрээ | 30мм, 60мм, 90мм, 120мм 180 мм |
| Үйл ажиллагааны ачаалал | 0.2 кН - 400 кН |
| Суурилуулсан ачаалал (хүйтэн ачаалал) | кН / кгф |
| Ашиглалтын ачаалал (халуун ачаалал) | кН / кгф |
| Хөдөлгөөний чиглэл | Дээш / Доош |
| Хувьсах байдал (%) | ≤ 25% (Стандарт) |
| Гадаргуугийн боловсруулалт | Халуун дүрэх галв/ Будсан |
| Орон сууцны материал | Нүүрстөрөгчийн ган (Q235/Q355) |
Энэ санаа нь ойлгомжтой: хоолой нь дулааны тэлэлтийн улмаас дээш доош хөдөлж, доторх пүрш нь шахагдаж эсвэл суларч, дэмжих хүч нь бага зэрэг өөрчлөгддөг. Энэ бол "хувьсах" хэсэг юм. Хүчний өөрчлөлтийг урьдчилан таамаглах боломжтой бөгөөд таны хоолойн стрессийн инженер аль хэдийн зөвшөөрсөн хязгаарт үлдэнэ. Зөвшөөрөгдөх ачааллын хэлбэлзэл нь 15% эсвэл 20% байвал нэмэлт зардал гаргах шаардлагагүй болно.байнгын хаврын дэмжлэг. Та ижил функцийг авах болно - босоо аяллын шингээлт, жинг даах - бага зардлаар, илүү энгийн, авсаархан дизайнтай. Тийм ч учраас төслийн техникийн үзүүлэлтүүд нь хувьсах пүршний тулгууруудыг анхдагч байдлаар жагсаадаг бөгөөд зөвхөн чухал холболтын цэгүүдэд тогтмол төрлийг дууддаг.
Бид дизайныг энгийн бөгөөд бат бөх байлгадаг. Бидний ашигладаг ердийн барилгын материалыг эндээс харна уу.
| Бүрэлдэхүүн хэсэг | Материал | Бид яагаад үүнийг ашигладаг |
|---|---|---|
| Ороомог пүрш | 60Si2MnA буюу 50CrVA пүршний ган | Урт хугацааны ядаргаа, урьдчилан тохируулсан, ачаалалд шалгагдсан |
| Орон сууц (лааз) | Q235B нүүрстөрөгчийн ган, RAL 5015 цэнхэр өнгөөр будсан | Бат бөх, гагнах боломжтой, цаг агаарт тэсвэртэй |
| Хаврын таг / ачааны фланц | Q235B буюу 20# хуурамч ган | Хоолойн ачааллыг пүрш рүү жигд шилжүүлдэг |
| Аялалын үзүүлэлт ба масштаб | Зэвэрдэггүй ган эсвэл аноджуулсан хөнгөн цагаан | Цэвэр унших, зэврэхгүй |
| Доод холболт (урсгалтай бут эсвэл фланц) | Нүүрстөрөгчийн ган A105 | Стандарт NPT эсвэл хүсэлтийн дагуу фланцтай |
Бүх пүршний утаснууд нь тээрмийн туршилтын гэрчилгээтэй ирдэг. Бид булаг шандуудыг цоолж, угсрахаасаа өмнө урьдчилан тохируулдаг - энэ нь аливаа анхны багцаас ангижрах бөгөөд ачааллын хазайлтын муруй нь дизайны өгөгдөлтэй тохирч байгааг баталгаажуулдаг.
ANSI/MSS SP-58 - хоолойн дэмжлэгийн дизайн, үйлдвэрлэлийг удирдах
ASME B31.3 – процессын шугам хоолой, EPC-ээс өргөн иш татдаг
GB/T 17116 - Хоолойн гогцоо ба тулгуурын Хятадын стандарт
EN 10204 3.1 Экспортын захиалгын стандарт болох материалын гэрчилгээ
Манай үйлдвэр ISO 9001:2015 чанарын удирдлагын тогтолцоотой. Ирж буй гангаас эхлээд ачааллын эцсийн туршилт хүртэлх алхам бүрийг баримтжуулсан байдаг.
Асуулт 1: Би хэр их ачааллын өөрчлөлтийг хүлээх ёстой вэ?
Ихэвчлэн пүршний хөшүүн чанар болон хоолойн хөдөлгөөнөөс хамааран халуун ачааллын 10% -аас 25% хүртэл байдаг. Таны хоолойн стрессийн тайлан нь зөвшөөрөгдөх өөрчлөлт гэж юу болохыг танд хэлэх болно. Хэрэв тайланд хатуу хязгаарыг харуулсан бол - 5% -иас доош гэж хэлбэл - тэр үед та байнгын хаврын дэмжлэг рүү шилжих болно. Бусад бүх зүйлийн хувьд хувьсагч нь зүгээр.
А2: Хувьсах пүршний дэмжлэгийг сонгох эсвэл иш татахад ямар мэдээлэл хэрэгтэй вэ?
Бидэнд халуун ачаалал, хүйтэн ачаалал, босоо хөдөлгөөний хэмжээ, чиглэлийг (дээш, доош) илгээнэ үү. Тэмдэглэгдсэн хоолойн тулгуур зураг эсвэл стрессийн изометр нь тусалдаг. Бид пүршний зөв хэмжээ, цувралыг сонгож, үйлдвэрлэж эхлэхээсээ өмнө бүх тооцоолсон утгыг агуулсан мэдээллийн хуудсыг илгээнэ.
Q3: Таны хувьсах пүршний тулгуурыг бусад брэндүүдтэй сольж болох уу?
Функцийн хувьд тийм. Бид ачааллын хүрээ болон дугтуйны хэмжээсийг үйлдвэрлэлийн нийтлэг цувралтай (MSS SP-58-ийн дагуу A, B, C, D, E, F, G төрөл) тааруулж болно. Хэрэв таны төсөлд аль хэдийн тодорхой борлуулагчийн дугаар байгаа бол тэдгээрийг бидэнд өг, бид лавлах болно. Хэмжээний жижиг ялгаа байж болохыг анхаарна уу - бид таныг захиалахаас өмнө тэдгээрийг тэмдэглэнэ.
А4: Хүргэлтийн ердийн хугацаа хэд вэ?
Стандарт ачааллын хүрээ: 20-25 хоног. Хэрэв танд стандарт бус орон сууц, тусгай будаг, зэвэрдэггүй ган обуд хэрэгтэй бол 30-40 хоног байлгана. Бид энгийн пүршний ороомог, лаазны эд ангиудын хангалттай нөөцийг хадгалдаг бөгөөд энэ нь ажлыг хурдасгадаг.
Асуулт 5: Би прототип эсвэл үйлдвэрлэлийн өмнөх дээж авч болох уу?
Тиймээ. Томоохон төслүүдийн хувьд бид бүрэн үйлдвэрлэлд орохын өмнө зөвшөөрөл авахын тулд нэг эсвэл хоёр загвар нэгж барьж болно. Түүврийн зардлыг ихэвчлэн үндсэн захиалгад тооцож болно.
Хаалганаас гарах хувьсах пүршний тулгуур бүрийг ачааллыг туршина. Бид пүршийг тогтоосон хүйтэн ачаалалд тохируулж, дараа нь бүрэн аяллаар олон удаа ажиллуулж, ачааллыг хүйтэн, халуун байрлалд шалгана. Аялалын жинг тохируулж, түгжигдсэн. Бодит ачааллын утгыг нэгтгэсэн туршилтын гэрчилгээг тээвэрлэлтийн баримт бичигт оруулсан болно. SGS, Bureau Veritas эсвэл TÜV-ийн гуравдагч этгээдийн үзлэгийг таны хүсэлтээр авах боломжтой.
Зарим хэрэглэгчид хувьсах хаврын дэмжлэгийг цэвэр каталогийн зүйл гэж боддог. Бидний туршлагаас харахад бидний нийлүүлж буй бүтээгдэхүүний тал хувь нь өөрчлөн мэдрэгчтэй байдаг:
Стандарт бус аяллын урт (бид хувьсах нэгжүүд дээр 200мм+ хийсэн)
Хязгаарлагдмал орон зайд тохируулахын тулд орон сууцны өндрийг уртасгасан эсвэл багасгасан
Оффшор эсвэл химийн орчинд зориулсан зэвэрдэггүй ган орон сууц, тоног төхөөрөмж
Тусгай бүрээс: далайн эрэг дээрх будгийн систем, өндөр температурт хөнгөн цагаан будаг
Авсаархан лаазанд хүнд даацын зориулалттай хос пүрштэй загварууд
Өргөх чих, ачааны үүр эсвэл байрлал хувиргагч суурилуулсан
Суурилуулалт хэрхэн харагдахыг бидэнд хэлээрэй, бид практик дизайныг боловсруулах болно.
Дэлхий даяарх төслүүдэд хувьсах хаврын дэмжлэгийг тээвэрлэх талаар бид сурсан хэд хэдэн зүйл байна:
Хэрэв таны хоолойн шилжилт дээшээ байвал тулгуур нь пүрш сулрахгүйгээр дээш чиглэсэн хүйтэн ачааллыг даах чадвартай эсэхийг шалгаарай. Бид үүнийг сонголтынхоо нэг хэсэг болгон шалгах болно.
Гаднах хоолойн тавиур дээр халуун цайрдсан эсвэл сайн будгийн системийг зааж өгнө үү. Стандарт үйлдвэрийн цэнхэр будаг нь дотор нь сайн байдаг, гэхдээ хэд хэдэн борооны дараа нүүрстөрөгчийн ган зэв гарч ирнэ. Бүрхүүл дээр бага зэрэг нэмэлт нь сайтын олон гомдолыг хэмнэдэг.
Пүршний орон сууцны эргэн тойронд байгаа зайг үргэлж шалгана. Заримдаа тулгуурын байршил нь бүтцийн хоёр элементийн хооронд нягт байдаг бөгөөд стандарт лаазны диаметр таарахгүй. Бидэнд эртхэн мэдэгдээрэй, бид дизайныг тохируулна.
Бид зуучлагч биш. Бид Жиансугийн Янжоу дахь өөрийн үйлдвэрээс зураг төсөл боловсруулж, үйлдвэрлэж, туршиж, тээвэрлэдэг. Энэ нь та манай инженерүүдтэй ярилцахдаа тухайн бүтээгдэхүүнийг бүтээж байгаа хүмүүстэй ярьж байна гэсэн үг. Манай хувьсах пүршний тулгууруудыг хосолсон цахилгаан станцууд, боловсруулах үйлдвэрийн хоолойн тавиурууд, LNG дахин хийжүүлэх терминалууд, химийн процессын нэгжүүд, ган тээрэмд суурилуулсан. Манай бизнесийн 70 гаруй хувь нь давтагддаг бөгөөд энэ нь бид хамгийн хямд нь биш, харин бидний дэмжлэг цаг тухайд нь гарч ирдэг, мэдээллийн хуудастай таарч, ашиглалтанд оруулах үед толгой өвдөхгүй байдаг.
Хэрэв таны төслийн ажлын хуваарь таарч байгаа бол бид бэлэн пүршний нөөцийг барьж, ачааллын тохиргоонд хурдан угсарч өгөх боломжтой. Их хэмжээний захиалгын хувьд бид өрсөлдөхүйц үйлдвэрийн үнийг санал болгож, барилгын ажлын дараалалд нийцсэн хүргэх хуваарийн дагуу тантай хамтран ажиллах болно.
Хоолойн тусламжийн зураг, ачааллын өгөгдөл эсвэл хэрэгтэй зүйлийнхээ товч тайлбарыг бидэнд илгээнэ үү. Бид ихэвчлэн 24 цагийн дотор үйлдвэрийн үнэ, хүргэлтийн хугацаа зэрэг зохих үнийн саналыг тан руу буцаана. Хэрэв та үйлдвэрт зочилж, эдгээрийг хэрхэн яаж хийдэгийг харахыг хүсвэл танд таатай байх болно.
