Төрөл F хувьсах пүршний дэмжлэг

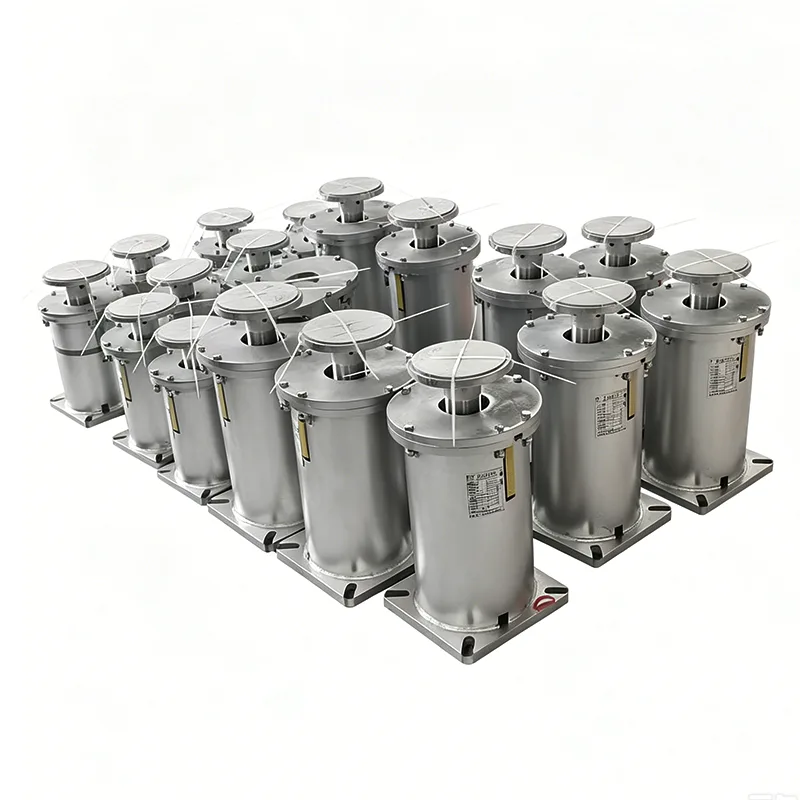

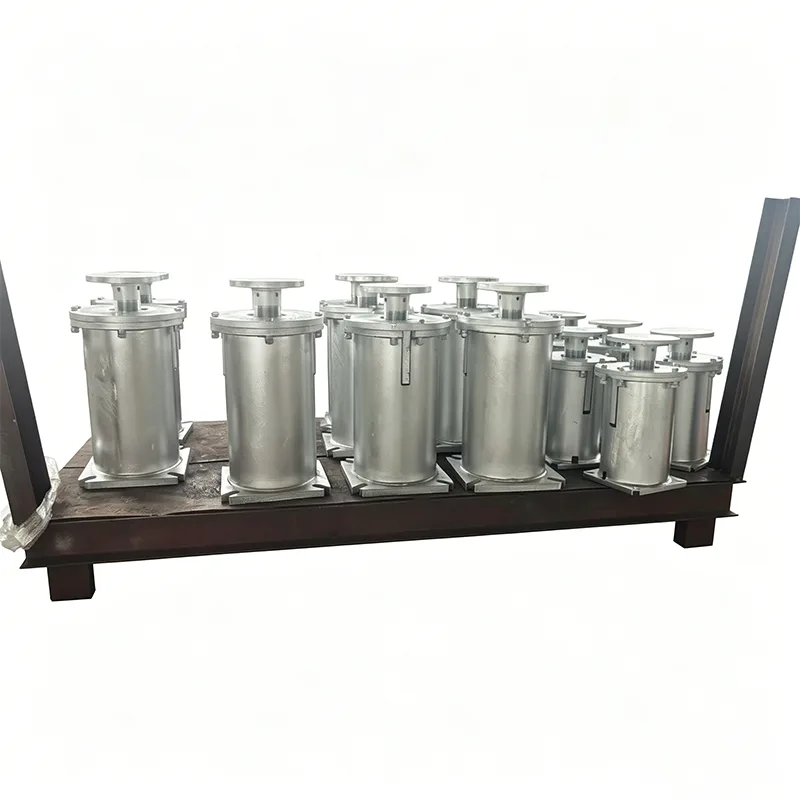

2012 онд байгуулагдсан Yangzhou Tianshun Pipeline Technology Co., Ltd. нь HG/T 20644 хувьсах пүршний тулгуур ба өлгүүр стандартын дагуу бүх төрлийн бүтээгдэхүүн үйлдвэрлэдэг. F төрлийн хувьсах пүршний тулгуур нь дамжуулах хоолойн ёроолд тусгайлан зориулсан стандарт цувралын суурь төрлийн тулгуур бүтээгдэхүүн юм. Энэ нь эрчим хүч, нефть хими, металлургийн болон бусад үйлдвэрүүдэд жижиг, дунд нүүлгэн шилжүүлэх дамжуулах хоолойн системд өргөн хэрэглэгддэг бөгөөд инженерийн салбарт хамгийн өргөн хэрэглэгддэг хувьсах пүршний загваруудын нэг юм.

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.

Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.

Бүтээгдэхүүн нь эрчим хүч, нефть-хими болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Хувьсах пүршний гогцооны үзүүлэлтийн хүснэгт	Жишээ
Гогцооны төрөл / тохиргоо	A, B, C, D, E, F, G төрлүүд
Хаврын хэмжээ / Үгүй.	№ 0 - № 22
Аялалын хүрээ	30мм, 60мм, 90мм, 120мм 180 мм
Үйл ажиллагааны ачаалал	0.2 кН - 400 кН
Суурилуулсан ачаалал (хүйтэн ачаалал)	кН / кгф
Ашиглалтын ачаалал (халуун ачаалал)	кН / кгф
Хөдөлгөөний чиглэл	Дээш / Доош
Хувьсах байдал (%)	≤ 25% (Стандарт)
Гадаргуугийн боловсруулалт	Халуун дүрэх галв/ Будсан
Орон сууцны материал	Нүүрстөрөгчийн ган (Q235/Q355)

F төрлийн бүтээгдэхүүний бүтэц, онцлог

F төрлийн хувьсах пүршний тулгуур нь дараах хэсгүүдээс бүрдсэн босоо хайрцагны бүтцийг ашигладаг.

▶  Суурийн хавтан: Суурьтай холбогдсон өргөн тулгуур хавтан

▶  Хаврын цилиндр: Цилиндр хэлбэрийн мушгиа хэлбэрийн шахалтын пүрш

▶  Дээд хавтан: Хоолойн тулгуурт холбогдсон ачааны хавтан

▶  Шилжилтийн заагч хавтан: Хүйтэн ба халуун төлөвийн байрлалаар тэмдэглэгдсэн

▶  Түгжих боолт: Тээвэрлэх, суурилуулах явцад түгжигдэнэ

▶  Өндөр тохируулах боолт: Ачааллыг газар дээр нь нарийн тохируулна

Загварын үндсэн шинж чанарууд

Стандарт модульчлагдсан загвар

HG/T 20644 стандартад бүрэн нийцсэн, бусад үйлдвэрлэгчийн бүтээгдэхүүнтэй сольж болно

Стандартчилсан ачаалал ба нүүлгэн шилжүүлэлтийн цуврал, дизайны хүрээлэнг сонгоход тохиромжтой

Суурилуулалтын нэгдсэн хэмжээс, инженерийн худалдан авалтад тохиромжтой

Үйлдвэрийн урьдчилсан тохиргоо

Пүршийг загвар ачааллын дагуу урьдчилан шахаж, хүйтэн төлөв байдалд түгжигдсэн

Ашиглалтанд оруулахын тулд зөвхөн газар дээр нь суурилуулсны дараа түгжих боолтыг арилгах хэрэгтэй

Газар дээр нь хаврын шахалтыг тохируулах шаардлагагүй

Компакт бүтэц

Босоо загвар, жижиг талбайтай

Нийт өндөр нь 200-400 мм, зай багатай тохиолдолд тохиромжтой

Хүндийн төв багатай, тогтвортой байдал сайтай

Тохиромжтой засвар үйлчилгээ

Хаврын угсралтыг тусад нь татаж, сольж болно

Хяналтын явцад нүүлгэн шилжүүлэлтийн тодорхой заалт

Элэгдсэн эд анги байхгүй, засвар үйлчилгээ шаарддаггүй загвар

Төрөл F Техникийн параметрийн шуурхай лавлах хүснэгт

Шилжилтийн цуврал	Ачааллын хүрээ	Хаврын дугаар	Хатуу байдлын хүрээ	Биеийн өндөр	Суурийн хавтангийн хэмжээ
30 мм-ийн шилжилт	0.2кН ~ 22кН	00 ~ 22	0.07 ~ 7.3 кН/мм	215 мм	170 × 120 мм
60 мм-ийн шилжилт	0.2кН ~ 42кН	00 ~ 42	0.03 ~ 7.0 кН/мм	265 мм	170 × 120 мм
90 мм-ийн шилжилт	0.5кН ~ 65кН	01 ~ 65	0.06 ~ 7.2 кН/мм	315 мм	215 × 160 мм
120 мм-ийн шилжилт	0.5кН ~ 90кН	01 ~ 90	0.04 ~ 7.5 кН/мм	365 мм	215 × 160 мм

Гүйцэтгэлийн стандарт: HG/T 20644-2024Ачааллын өөрчлөлтийн хурд: ≤25% (стандарт шаардлага)Пүршний материал: 50CrVA пүршний ганБүрх материал: Q235BAЗэврэлтээс хамгаалах эмчилгээ: Элстэй зэв арилгагч + цайраар баялаг эпокси праймер + өнгөлгөө.

Загварын кодчиллын дүрмийн дэлгэрэнгүй тайлбар

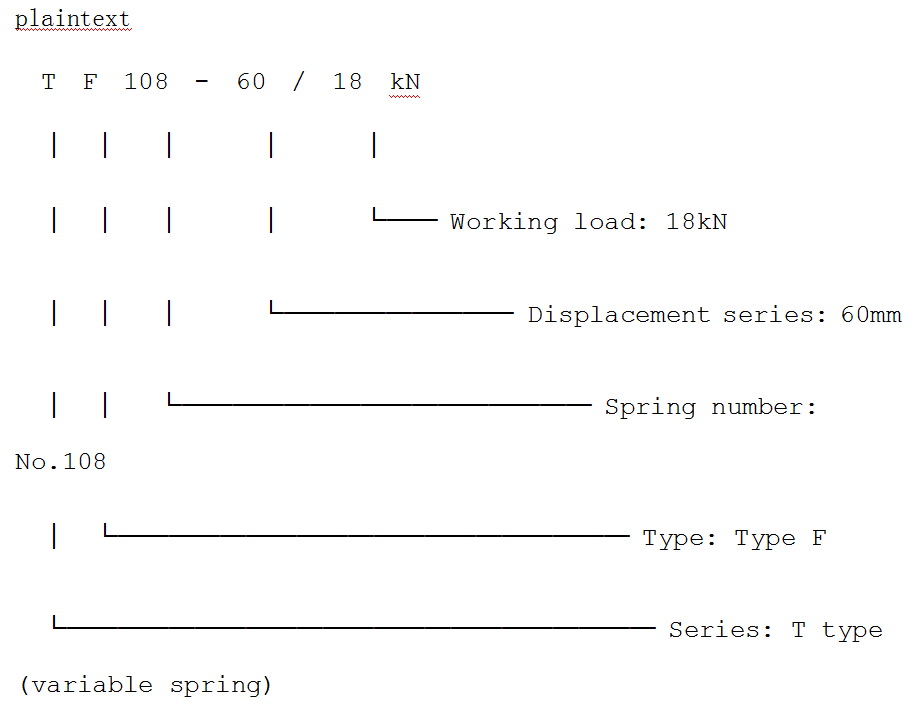

F төрлийн хувьсах хаврын дэмжлэгийн стандарт загвар кодчилолын жишээ:

Сонголтод шаардлагатай параметрүүд:

▶   Дамжуулах хоолойн ажлын ачаалал (кН)

▶   Дамжуулах хоолойн босоо дулааны шилжилт (мм)

▶  Шилжилтийн чиглэл (дээш / доош)

▶  Байгаль орчны зэврэлтийн зэрэг

Манай мэргэжлийн баг таны өгсөн дамжуулах хоолойн параметр дээр үндэслэн F төрлийн бүтээгдэхүүний үнэн зөв загваруудыг шууд гаргаж өгөх боломжтой.

Сонгох жишээ (Алхам алхмаар зааварчилгаа)

Ажлын нөхцлийн жишээ:

▶   Дамжуулах хоолойн ажлын ачаалал: 15кН

▶  Дээрх дамжуулах хоолойн дулааны шилжилт: 40мм

Сонгох үе шатууд:

1. Шилжилтийн цувралыг тодорхойлох: 40 мм-ийн шилжилт, 60 мм-ийн цуваа сонгох (нөөц зах)

2. Халуун төлөвийн ачааллыг тооцоолох: дээш шилжилт, пүршийг суллах, ачаалал буурдаг

3. Пүршний хөшүүн байдлын хүснэгтийг шалгана уу: пүрш No106, хөшүүн чанар 0.25кН/мм сонгох

4.Ачааллын өөрчлөлтийг тооцоолох: 40мм × 0.25кН/мм = 10кН өөрчлөлт

5. Өөрчлөлтийн хурдыг шалгах: 10kN / 15kN = 6.7% ≤ 25%, шаардлагыг хангасан

Эцсийн загвар: TF106-60/15kN

F төрлийн хувьсах хаврын дэмжлэгийг сонгох нь төвөгтэй мэт боловч үнэндээ стандартыг дагаж мөрддөг. Бид үнэ төлбөргүй сонголтын үйлчилгээг үзүүлдэг: та зөвхөн дамжуулах хоолойн параметрүүдийг өгөх хэрэгтэй бөгөөд бид үнэн зөв загваруудыг өгөх болно.

F төрлийн хэрэглээний ердийн хувилбарууд

Хэрэглээний хувилбар	Ажлын нөхцлийн шинж чанар	Яагаад F төрлийг сонгох хэрэгтэй вэ?
Хоолойн галерей дахь доод давхаргын шугам хоолой	Хамгийн доод давхаргын шугам хоолой, дээр нь өргөх цэг байхгүй	Хоолойн галерейн шалнаас дээшээ дэмж
Тоног төхөөрөмжийн тавцан дээрх дамжуулах хоолой	Ган бүтээцийн тавцан дээр байрлуулсан	Платформын ган дам нуруун дээр шууд тулгуурлана
Шахуургын оролт, гаралтын шугам хоолой	Шилжилт ≤50мм, тогтвортой ачаалал	Стандарт загвар, хямд өртөгтэй
Эргэлтийн ус дамжуулах хоолой	Хэвийн температур, бага нүүлгэн шилжүүлэлт	Хувьсах пүрш нь шаардлагад бүрэн нийцдэг
Шахмал агаар дамжуулах хоолой	Тогтвортой даралт, бага температурын өөрчлөлт	F төрөл нь хамгийн өндөр өртөгтэй гүйцэтгэлтэй байдаг
Туслах уурын хоолой	Дунд зэргийн температур, шилжилт ≤50мм	Хувьсах пүрш нь шаардлагад нийцдэг
Химийн уусгагч дамжуулах хоолой	Хэвийн температур, температурын том хэлбэлзэл байхгүй	Стандарт F төрөл нь бүх нийтийнх юм

Чанарын хяналт ба хүргэлт

Үйлдвэрлэлийн чанарын хяналт

Бүтээгдэхүүн бүрийг тээвэрлэхээс өмнө дотооддоо иж бүрэн шинжилгээнд хамруулдаг

Дотоод туршилтын бүрээс

Хэмжээ болон харааны хяналт, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, MT/PT үл эвдэх туршилт (боломжтой бол), ачаа нүүлгэн шилжүүлэх муруй бүхий хаврын ачааллын туршилт, бүрхүүлийн зузааныг хэмжих. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) өгөгдсөн.

Тайлбар: Дотоод туршилт нь ILAC-аар магадлан итгэмжлэгдсэн гуравдагч этгээдийн туршилт биш юм

Гуравдагч этгээдийн гэрчлэгдсэн туршилт эсвэл лабораторийн шинжилгээг нэмэлт, тусад нь иш татсан үйлчилгээ хэлбэрээр авах боломжтой.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилт.

2. Гагнуурын NDT

Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы сорил (UT), Рентген шинжилгээ (RT).

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулаад.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бидний давуу тал

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг.

Биднийг юугаараа ялгаруулдаг вэ

Зөвхөн бүтээгдэхүүнээ өөрөө нийлүүлдэг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид пүршний нэгж бүрээр ачаа нүүлгэн шилжүүлэх муруйг өгдөг. Мөн бид гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг хөнгөвчлөх, гадаад дахь төслүүдэд PE/CPE инженерүүдийн баримт бичгийг шалгахад дэмжлэг үзүүлдэг.

Хүргэлтийн давуу тал

Боломжтой нөөц: энгийн загварууд (TF030-TF120, 30/60/90 нүүлгэн шилжүүлэлт) нөөцөд байна

Хурдан хүргэлт: Хувьцааны захиалга 3 хоногийн дотор, захиалгат захиалга 7-10 хоногт

Бөөн үнэ: инженерийн их хэмжээний худалдан авалтын шаталсан үнэ

Бүрэн баримт бичиг: Бүтээгдэхүүний багц бүр нь мэргэшлийн гэрчилгээ, хаврын туршилтын тайлан, суурилуулах заавартай ирдэг

Үйлчилгээ ба дэмжлэг

Үнэгүй сонголт: Мэргэжлийн инженерүүд загвараа үнэн зөв гаргахын тулд сонголтын тооцоог хийдэг

Зургийн заалт: Дизайнтай хамтран ажиллахын тулд суурилуулах стандарт хэмжээсийн зургийг гаргаж өгнө

Техникийн дэмжлэг: Суурилуулалт, ашиглалтанд оруулах, ашиглах талаар янз бүрийн асуултанд хариулах

Чанарын баталгаа: Бүтээгдэхүүний 2 жилийн баталгаа, хүний ​​бус хохирлыг үнэ төлбөргүй сольж өгнө

Яаралтай хариу арга хэмжээ: 24 цагийн дотор газар дээрх асуудлын шийдлийг өгнө

Сэлбэг хэрэгсэл: Нөөцийн пүршний угсралт, боолт болон бусад элэгдсэн эд анги

F төрлийн хувьсах пүршний дэмжлэг нь химийн үйлдвэрлэлийн стандарт ерөнхий бүтээгдэхүүн бөгөөд инженерчлэлд хамгийн өргөн хэрэглэгддэг хувьсах пүршний загвар юм. Бид 14 жилийн турш стандарт цуврал үйлдвэрлэлд анхаарч, бүтээгдэхүүний тогтвортой чанар, цаг тухайд нь хүргэлтээр ажиллаж, дэлхийн 40 гаруй оронд инженерийн төслүүдэд үйлчилсэн. Стандарт F төрлийг сонгож, найдвартай байдал, тав тухтай байдлыг сонго.
