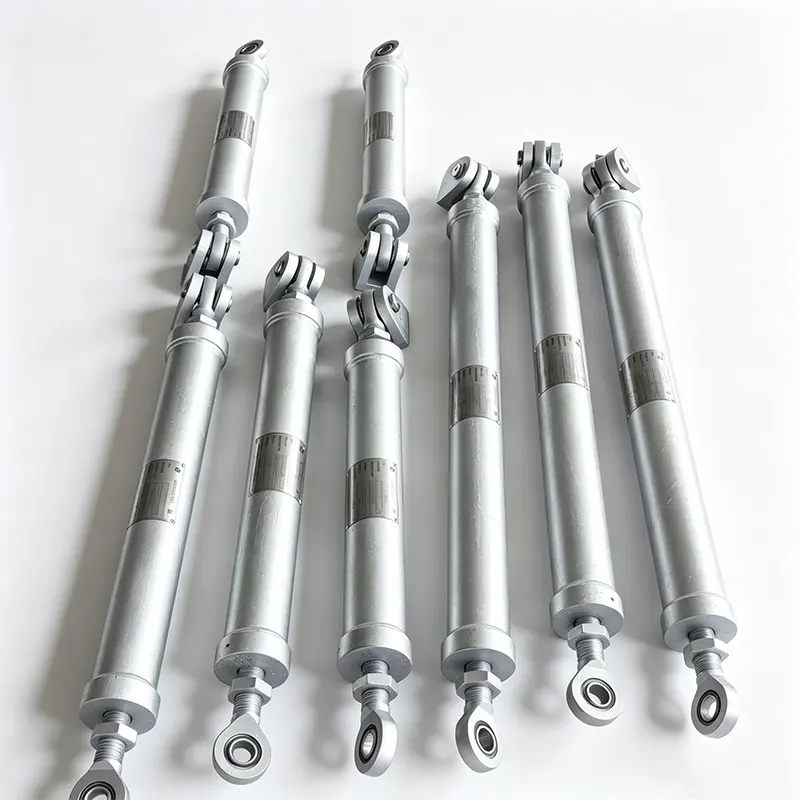

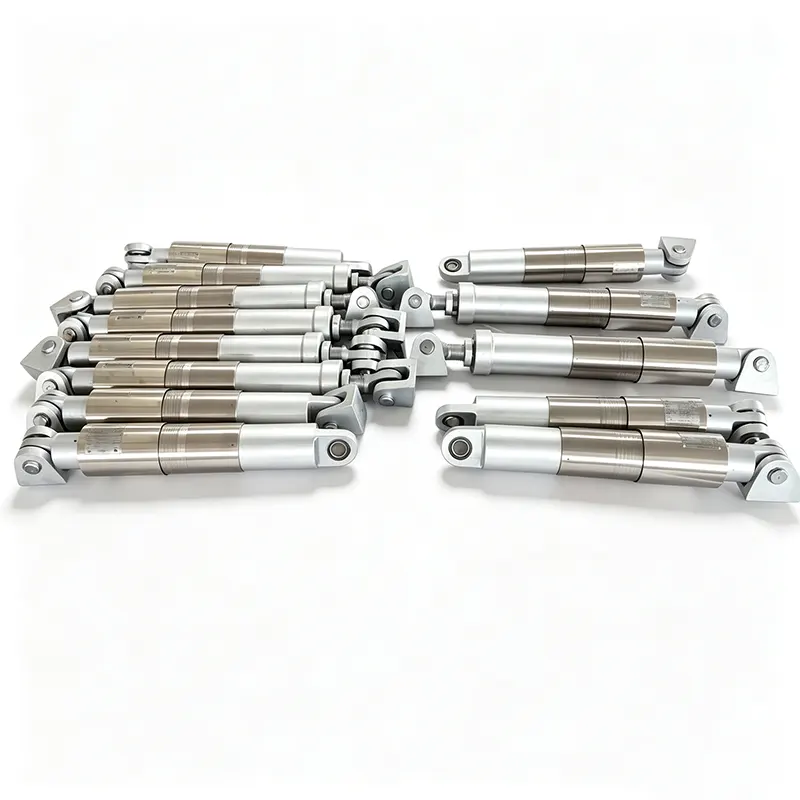

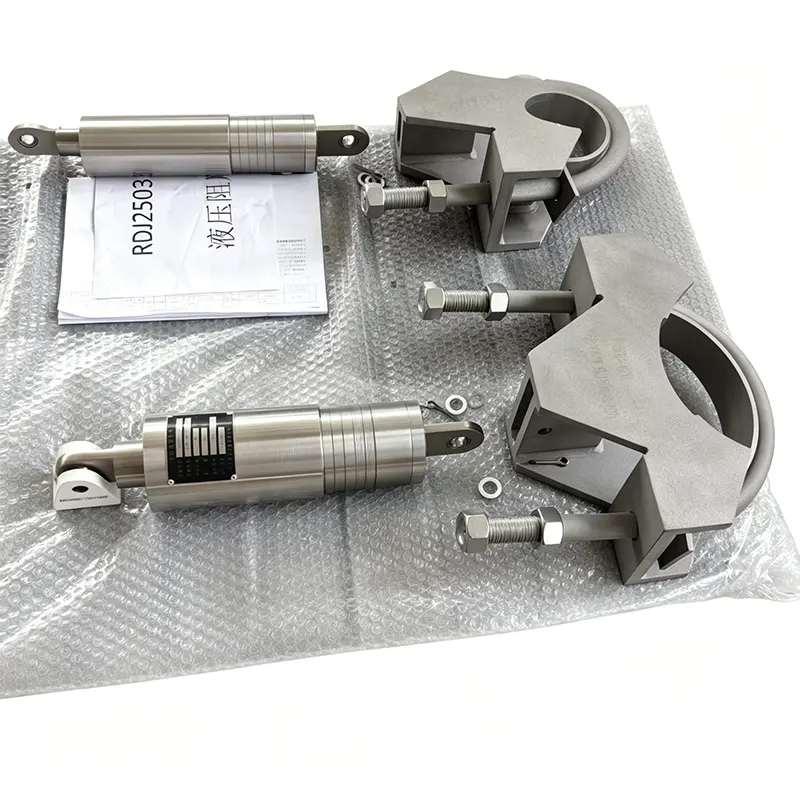

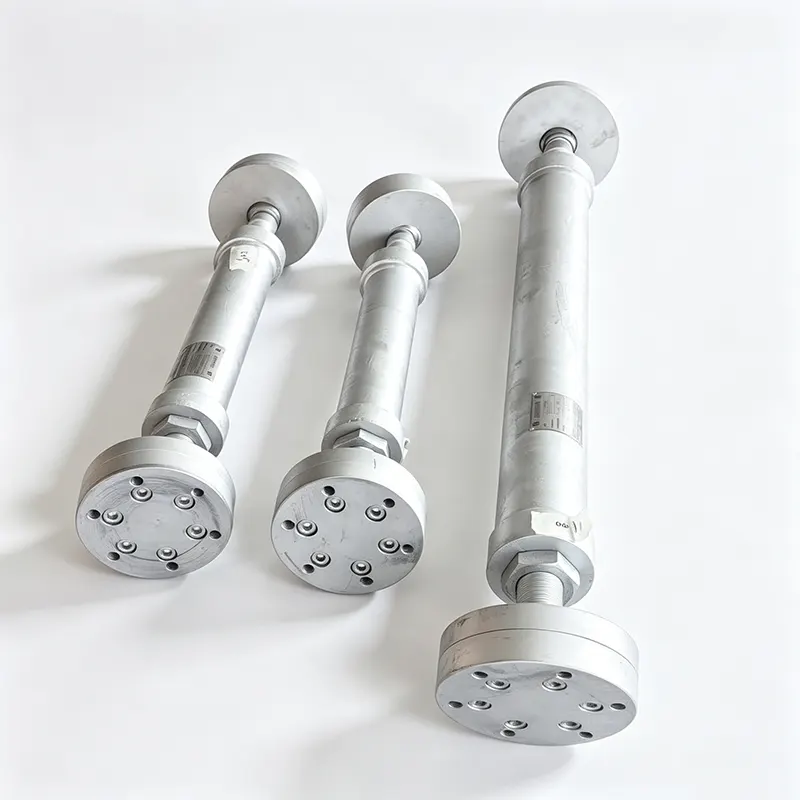

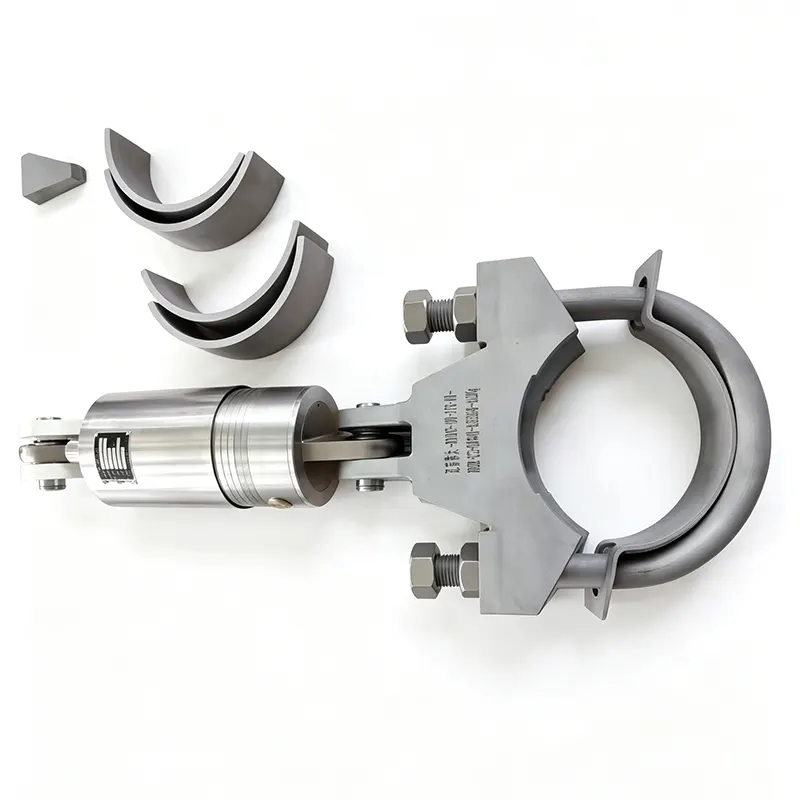

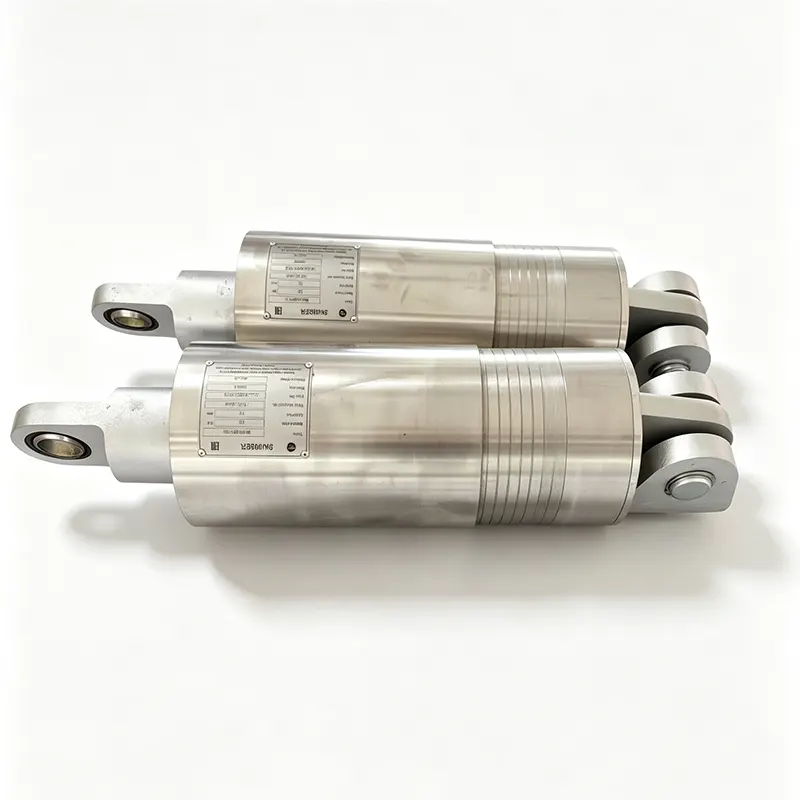

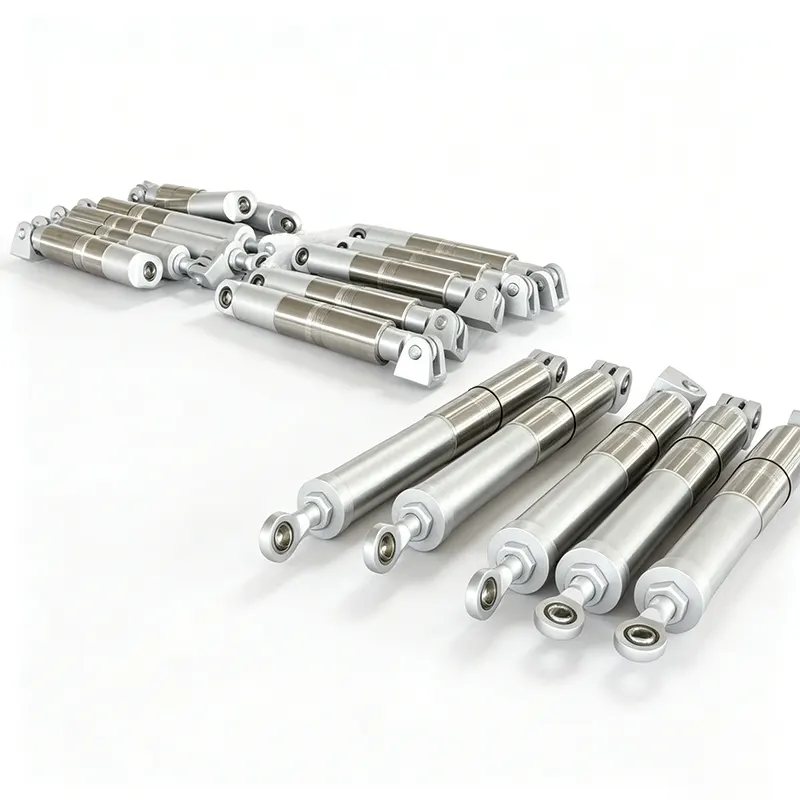

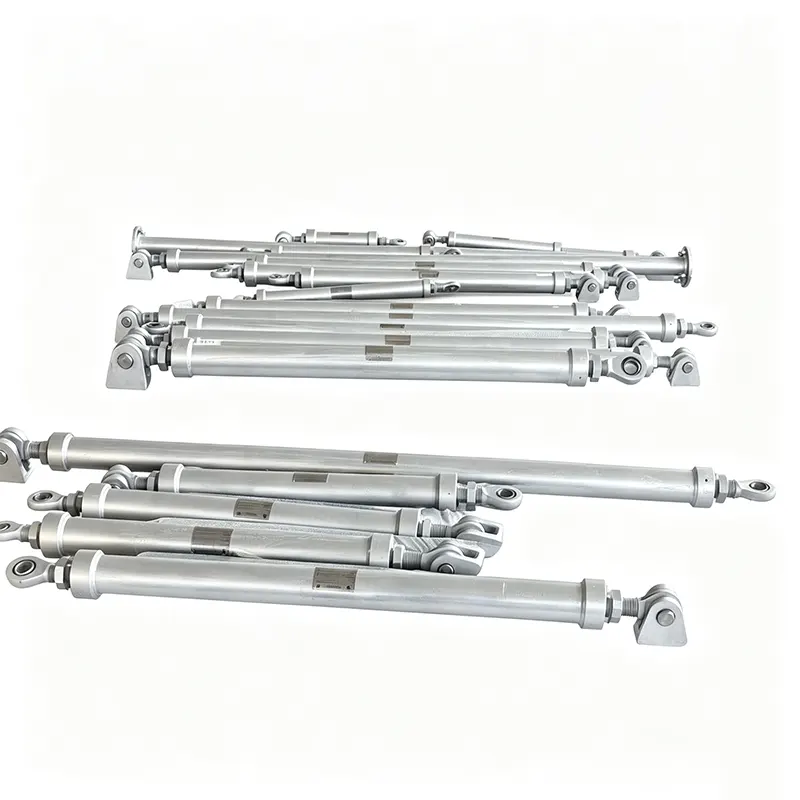

Хоолойг хязгаарлах гидравлик хаалтууд

Yangzhou Tianshun нь 2012 оноос хойш эрчим хүч, нефть химийн болон цөмийн байгууламжуудад гидравлик унтраагуур нийлүүлж байна. Манай YZN цуврал сөнөөгч нь 35,000 м² талбай бүхий үйлдвэр, 100 гаруй чадварлаг боловсон хүчин, ISO 901012 стандартын дагуу чанарын системээр баталгаажсан 45 гаруй оронд үйл ажиллагаа явуулдаг.

Гидравлик түгжигч нь хоолойг хэрхэн хамгаалдаг

Гидравлик саатуулагч нь хурд мэдрэмтгий хязгаарлалт юм. Ашиглалтын хэвийн нөхцөлд дулааны тэлэлт, агшилт нь хоолойг удаан хөдөлгөдөг. Хоолойг хязгаарлах гидравлик түгжигч нь энэ хөдөлгөөнийг бараг ямар ч эсэргүүцэлгүйгээр дагаж, чөлөөтэй гулсах тулгуур шиг ажилладаг. Хоолой нь усны алх, аюулгүйн хавхлагын урсац, газар хөдлөлтийн идэвхжил, шахуургын үйл ажиллагаа зэрэг гэнэтийн хурдатгалд өртөх үед дотоод хавхлага секундын дотор хаагдана. Энэ үед чангалагч нь бараг хатуу бэхэлгээ болж, динамик ачааллыг барилгын бүтэц эсвэл зангууны цэг рүү шилжүүлж, нөлөөллийн гэмтэл, хэт ачаалал, ядрах эвдрэлд хүргэж болзошгүй хоолойн шилжилтээс сэргийлдэг.

Чухал ялгаа нь хурдны босго юм. Удаан хөдөлгөөн нь хязгаарлалтгүйгээр дамждаг. Хурдан хөдөлгөөнийг хаадаг. Энэ нь дамжуулах хоолойн системд зөвхөн шаардлагатай үед агшин зуурын хязгаарлалтыг хүлээн авахын зэрэгцээ дулааны эргэлтийн уян хатан байдлаа хадгалах боломжийг олгодог.

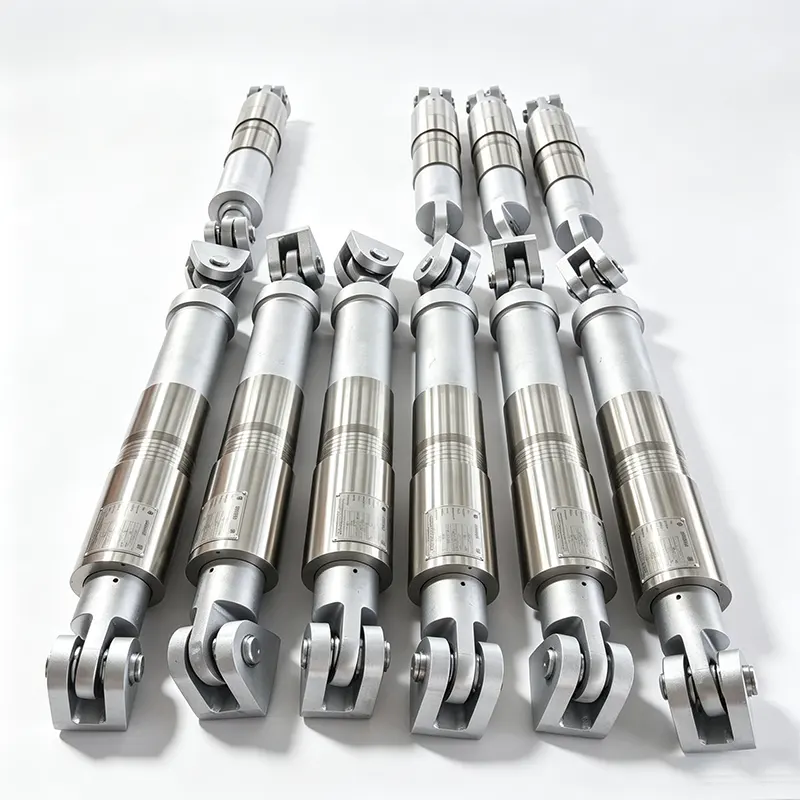

YZN цувралын загвар, онцлог

Харагдах байрлалын үзүүлэлт

Снуббер их бие дээрх тодорхой механик үзүүлэлт нь хоёр чиглэлд харвалтын боломжит хүрээг харуулдаг. Засвар үйлчилгээний багууд уг төхөөрөмж нь дизайныхаа хүрээнд ажиллаж байгаа эсвэл тохируулга шаардлагатай эсэхийг төхөөрөмжийг салгахгүйгээр шууд шалгаж болно.

Компакт, тэгш хэмтэй барилга

Тэгш хэмтэй зохион байгуулалт нь суулгацын чиг баримжааг хялбарчилж, буруу угсрах магадлалыг бууруулдаг. Түүний авсаархан дугтуй нь хоолойны нягт тавиур, том пүрш эсвэл хатуу бэхэлгээг байрлуулах боломжгүй түгжрэлтэй газруудад тохирно.

Үрэлт багатай, түгжих хугацаа богино

Нарийн боловсруулалт, лацыг сонгох замаар дотоод үрэлтийг багасгадаг. Динамик хариу үйлдэл хийх хугацаа, хурдан хөдөлгөөн эхлэхээс бүрэн түгжих хүртэлх хугацаа маш богино байна. Энэ нь турбины холболт, даралтат савны хошуу зэрэг мэдрэмтгий төхөөрөмжийг хамгаалахад нэн чухал ач холбогдолтой, сэнс залгахаас өмнө хоолойд бага зэргийн шилжилтийг мэдэрдэг.

Өндөр түгжих хүч чадал

Түгжээтэй үед хоолойн хязгаарлалтын гидравлик түгжигч нь суналтын болон шахалтын ихээхэн ачааллыг уналтгүйгээр тэсвэрлэх чадвартай. Динамик хариу урвалын үед үүссэн сааруулагч хүч нь хурдны оролттой пропорциональ бөгөөд хоолойн стрессийн шинжилгээний шаардлагад нийцүүлэн шаардагдах дизайны ачаалал хүртэл зааж өгч болно.

Битүүмжлэл ба зөөвөрлөгчийн нийцтэй байдал

Битүүмжлэлийг гидравлик шингэн болон ургамлын гаднах орчинд удаан хугацаанд нийцүүлэх зорилгоор сонгосон. Шингэн орчин, ихэвчлэн өндөр тогтвортой силикон тос нь ажлын температурын хязгаарт тогтвортой зуурамтгай чанарыг хадгалдаг. Битүүмжлэх материал нь хөгшрөлт, гоожихыг тэсвэрлэдэг бөгөөд энэ нь засвар үйлчилгээ шаарддаггүй урт хугацаанд үйлчлэхэд хувь нэмэр оруулдаг.

Техникийн хамрах хүрээ

Бүх утгыг дамжуулах хоолойн ачаалал, төслийн шаардлагад нийцүүлэн тохируулна. Стандарт бус цус харвалт, ачааллын үзүүлэлт, холболтын төрлийг үйлчлүүлэгчийн зургийн эсрэг үйлдвэрлэдэг.

Чанарын хяналт, туршилт

YZN гидравлик түгжигч бүрийг тээвэрлэхээс өмнө хүлээн авах туршилтыг хийдэг. Зориулалтын туршилтын вандан нь чөлөөт хөдөлгөөнийг шалгахын тулд удаан унадаг дугуйг ашигладаг бөгөөд дараа нь түгжээг баталгаажуулахын тулд хурдан шилжилтийг дуурайж, ачааллын даацыг хэмждэг. Даралтын хил хязгаарыг шалгаж, цус харвалтын индикаторын ажиллагааг баталгаажуулна. Туршилтын бүртгэл хадгалагдсан бөгөөд ачааны хамт нийлүүлэх боломжтой.

Даралт агуулсан эд анги болон гидравлик шингэний хувьд материалын ул мөрийг хадгална. Цөмийн хэрэглээнд ASME уурын зуух ба даралтат савны кодын III хэсгийн холбогдох хэсэг болон үйлчлүүлэгчийн тусгай шаардлагуудыг дагаж мөрдөх шаардлагатай чанарын баталгаажуулалтын хөтөлбөрүүдийг хэрэгжүүлдэг. Манай ISO 9001 сертификаттай систем нь түүхий эдийг хүлээн авахаас эхлээд эцсийн хяналт шалгалт хүртэлх бүх үйл ажиллагааг зохицуулдаг.

Манай захиалгын 70 гаруй хувь нь олон төсөл дээр манай snubbers тогтвортой гүйцэтгэлд итгэлтэй байдаг урт хугацааны давтан үйлчлүүлэгчдээс ирдэг.

Хоолойг хязгаарлахад гидравлик түгжигч ашигладаг

YZN цуврал нь дулааны уян хатан чанар болон агшин зуурын динамик хязгаарлалтыг хослуулан тохиролцох боломжгүй чухал шугам хоолойн системд суурилуулсан.

Атомын цахилгаан станцууд

Үндсэн уур, тэжээлийн ус, аюулгүй байдалтай холбоотой хоолой. Снуббер нь газар хөдлөлтийн нөлөөллөөс хамгаалж, хэвийн үйл ажиллагааны явцад их хэмжээний дулааны хөдөлгөөн хийх боломжийг олгодог. Бүрэн материал, туршилтын баримт бичгийн багц нь стандарт юм.

Дулааны цахилгаан станцууд

Бойлерийн тэжээлийн усны шугам, уурын олборлох хоолой, турбин тойруулалтын систем. Хамгаалагч нь хавхлагын үйл ажиллагааны түр зуурын ачааллыг бууруулж, хоолойн ташуураас сэргийлдэг.

Нефть химийн болон боловсруулах үйлдвэрийн нэгжүүд

FCCU, шинэчлэгч, компрессорын станцууд дахь хоолойн процесс. Дулааны циклийг зохицуулахын зэрэгцээ хоёр фазын урсгалаас үүдэлтэй чичиргээ, үе үе тэсрэх ачааллыг зохицуулдаг.

Ган тээрэм ба үйлдвэрлэлийн хийн систем

Халуун тэсэлгээний зуух болон хүчилтөрөгчийн хоолой нь дулааны шилжилт, чичиргээг хурдан мэдэрдэг. Гидравлик түгжигч нь дулааны өсөлтийг хязгаарлахгүйгээр хоолойн тэгш байдлыг хангадаг.

Насос ба компрессорын станцууд

Судасны цохилт эсвэл усны алхны үйлчлэлд өртөх урсацын шугам. Снубберууд нь хурд мэдрэмтгий хязгаарлалтын үүрэг гүйцэтгэдэг бөгөөд фланц ба тулгуур дээр ачаалал өгөхөөс сэргийлдэг.

Байнга асуудаг асуултууд

Гидравлик түгжигч нь хатуу тулгуур эсвэл пүршний тулгуураас юугаараа ялгаатай вэ?

Хатуу бэхэлгээ нь хоолойг газар дээр нь түгжиж, бүх дулааны хөдөлгөөнөөс сэргийлдэг бөгөөд энэ нь хоолой болон холбогдсон тоног төхөөрөмжид хэт их ачаалал өгөхөд хүргэдэг. Пүршний тулгуур нь таталцлын ачааллыг зөөдөг боловч динамик хүчийг хязгаарладаггүй. Гидравлик түгжигч нь аль алиныг нь хангадаг: энэ нь дулааны тэлэлт, агшилтыг чөлөөтэй хийх боломжийг олгодог бөгөөд хоолойн хурд нь урьдчилан тогтоосон босго хэмжээнээс хэтэрсэн үед миллисекундэд түгжигдэнэ. Энэ нь дулааны уян хатан чанарыг алдагдуулахгүйгээр шаардлагатай үед яг динамик хязгаарлалтыг хангадаг.

Түгжих хурдны тохиргоог юу тодорхойлдог бөгөөд үүнийг тохируулах боломжтой юу?

Түгжих хурдны босго нь хоолойн хамгийн их хүлээгдэж буй дулааны тэлэлтийн хурд ба усны алх эсвэл газар хөдлөлтийн цочрол зэрэг динамик үйл явдлуудаас үүсэх хамгийн бага хурдын дагуу тогтоогддог. Манай инженерүүд төслийн хоолойн стрессийн шинжилгээг нягталж, хэвийн ажиллагааны үед түгжигчийг чөлөөтэй байлгадаг ч түр зуурын үед бүрэн хязгаарлах утгыг тогтоодог. Босгыг үйлдвэрт тохируулсан бөгөөд туршилтын вандан дээр функцээр баталгаажуулсан; хэрэв ашиглалтын нөхцөл өөрчлөгдвөл манай байгууламжид тохиргоог дахин тохируулж болно.

Гидравлик унтраалга ашиглалтын хугацаанд ямар засвар үйлчилгээ хийх шаардлагатай вэ?

Удаан шилжилтийн үед төхөөрөмж эсэргүүцэлгүйгээр хөдөлж, хурдан хөдөлгөөнд зөв түгжигдсэн эсэхийг баталгаажуулахын тулд үе үе функциональ туршилт хийхийг зөвлөж байна. Эрчим хүч, технологийн үйлдвэрүүдэд энэ шалгалтыг ихэвчлэн 3-5 жил тутамд эсвэл үйлдвэрийн засвар үйлчилгээний хөтөлбөрийн дагуу хийдэг. Битүүмжлэлийн талбай болон цус харвалтын заагчийг нүдээр шалгах нь энгийн зүйл юм. Хэрэв нэгжид засвар хийх шаардлагатай бол бид шингэн солих, лацыг солих, дахин баталгаажуулалт зэрэг үйлдвэрийн үйлчилгээг санал болгодог.

YZN snubbers нь гадаа суурилуулалт эсвэл идэмхий ургамлын орчныг тэсвэрлэж чадах уу?

Тиймээ. Стандарт цилиндр нь ихэнх гадаа үйлдвэрлэлийн орчинд тохиромжтой зэврэлтэнд тэсвэртэй бүрээсийг хүлээн авдаг. Далайн эрэг, далайн эрэг эсвэл химийн түрэмгий уур амьсгалын хувьд бид цилиндрийг зэвэрдэггүй гангаар хангаж, поршений саваа бүрээс, битүүмжлэх материалыг тухайн нөхцөлд тусгайлан сонгож болно. Бид сайтын орчин, температурын хязгаарт үндэслэн материалыг сонгох талаар зөвлөгөө өгөхдөө баяртай байна.

Цөмийн болон аюулгүй байдлын чухал хэрэглээнд ямар бичиг баримт бүрдүүлсэн бэ?

Бид даралтыг хадгалах эд ангиудын материалын ул мөр, баталгаажуулсан тээрмийн туршилтын тайлан, гидравлик шингэний гэрчилгээ, функциональ туршилтын бүртгэл, холбогдох кодыг дагаж мөрдөх тухай мэдэгдлийг хангадаг. Төсөлд шаардлагатай тохиолдолд баримт бичиг нь ASME-ийн III хэсэг эсвэл бусад цөмийн стандартад нийцдэг. Манай чанарын тогтолцоог тогтмол аудит хийдэг бөгөөд бид үйлчлүүлэгчийн нэмэлт аудит, баримт бичгийн шаардлагыг хангаж чадна.

Инженерийн дэмжлэг, үйлчилгээ

Хоолойг хязгаарлах програмын зөв түгжигчийг сонгохдоо ачааллын өгөгдөл, хүлээгдэж буй дулааны хөдөлгөөн, түгжих хурдны босго зэргийг багтаана. Манай инженерүүд тохирох хэмжээ, тохиргоог баталгаажуулахын тулд таны хоолойн стрессийн тайлантай ажилладаг. Зориулалтын дансны менежерүүд асуулгад 24 цагийн дотор хариу өгч, техникийн зөвлөмжийг цаг алдалгүй өгдөг.

Захиалгат тохиргоонууд - стандарт бус цус харвалт, идэмхий уур амьсгалд зориулсан тусгай материал эсвэл цөмийн ангийн баримт бичиг зэргийг үл хамаарах зүйл биш ердийн захиалгаар зохицуулдаг. Хүргэлтийн дараа бид ашиглалтын хугацаанд найдвартай байдлыг хангах үүднээс үе үе функциональ туршилт хийх зөвлөмжийг багтаасан угсралтын заавар, засвар үйлчилгээний зөвлөгөө өгдөг.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35,000 м² байгууламж, Жиансу, Хятад — 45 гаруй оронд экспортлодог.

Гидравлик түгжигч нь хоолойд шаардлагатай үед л түгжиж, үлдсэн хугацаанд замаас хол байдаг.
