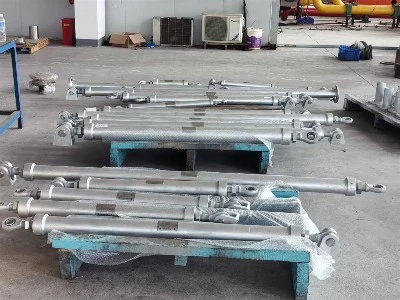

Sway Struts

Yangzhou Tianshun нь эрчим хүч үйлдвэрлэх, нефтийн хими, HVAC, усан онгоцны үйлдвэрлэл, цөмийн хэрэглээнд зориулж ганхах тулгуурыг зохион бүтээж, үйлдвэрлэдэг. 2012 оноос хойш БНХАУ-ын Жиансу хотод байрлах манай үйлдвэр 35,000 м² талбай бүхий 100 гаруй мэргэшсэн ажилтантай бөгөөд дэлхийн 45 гаруй орны төслүүдэд хоолой хязгаарлах төхөөрөмж нийлүүлсэн. Савлуур бүрийг ISO 9001:2015 стандартын гэрчилгээжсэн чанарын системийн дагуу үйлдвэрлэсэн бөгөөд шаардлагатай туршилт, материалын бичиг баримтын хамт нийлүүлдэг.

Савлуур нь тэнхлэгийн чиглэлд дулааны тэлэлтийг хязгаарлахгүйгээр хоолойн хажуугийн хөдөлгөөнийг хязгаарладаг. Хэвийн горимд энэ нь хоолойн урсгалын дагуу удаан дулааны шилжилтийг хүлээн зөвшөөрдөг. Салхи, газар хөдлөлтийн хурдатгал, усны алх, эргэлдэх төхөөрөмжийн чичиргээ, далайн тавцан дээрх долгионы хөдөлгөөн зэргээс шалтгаалан хажуугийн хүч гарч ирэхэд тулгуур нь хатуу элементийн үүрэг гүйцэтгэж, хоолойг байрлалд нь барьж, ачааллыг барилгын бүтэц эсвэл ган тавиур руу дамжуулдаг. Энэ нь хоолойн гагнуур, фланц, холбогдсон тоног төхөөрөмжийг ядрах гэмтэл, нөлөөллөөс хамгаална.

Тулгуурыг ямар ч өнцгөөр тохируулах боломжтой тул босоо, хэвтээ, налуу суурилуулалтанд ажилладаг. Уртыг нь тохируулах боломжтой тул талбайн багийнхан үүнийг хоолойн бэхэлгээ ба бүтцийн зангууны цэгийн хоорондох зайд тохируулах боломжийг олгодог бөгөөд зураг нь үргэлж урьдчилан таамаглах боломжгүй хүлцлийг шингээдэг.

Барилга ба үндсэн шинж чанарууд

Өндөр бат бэх ган их бие

Дамжуулах хоолой, төгсгөлийн холбох хэрэгсэл, тоног төхөөрөмжийг заасан ачаалал, температурт тохируулан сонгосон нүүрстөрөгчийн ган эсвэл бага хайлштай гангаар хийдэг. Механик шинж чанар, химийн найрлагыг баталгаажуулсан стандарт материалын гэрчилгээ нь багц бүрийг дагалддаг. Идэмхий эсвэл далайн орчинд зэвэрдэггүй гангийн зэрэглэл байдаг.

Талбайн нарийвчлалыг тохируулах боломжтой урт

Телескоп эсвэл урсгалтай тохируулах механизм нь тулгуурыг газар дээр нь яг суулгасан уртаар тохируулах боломжийг олгодог. Аяллын ердийн тохируулга нь ±25 мм, ±50 мм, ±100 мм байна. Энэхүү тохируулга нь бэхэлгээг огтлох, гагнахгүйгээр суулгах боломжтой гэсэн үг бөгөөд энэ нь хоолойн гутал ба бүтэц хоорондын бага зэргийн буруу зөрүүг нөхдөг.

Төгсгөлийн холболтын олон сонголт

Янз бүрийн хоолойн бэхэлгээ, бүтцийн интерфэйсийн зохион байгуулалтад нийцүүлэн бэхэлгээг бөмбөгний холбоос, хацарын төгсгөл эсвэл урсгалтай саваа холболтоор нийлүүлж болно. Бөмбөгний холбоосууд нь өнцгийн эргэлтийг зөвшөөрдөг бөгөөд гулзайлтын моментуудыг тулгуур хоолойд оруулахаас сэргийлдэг. Хавчааруудын төгсгөлүүд нь шууд суурилуулахад хялбар, бэхлэгдсэн холболтоор хангадаг. Бид төслийн стандартад нийцсэн төгсгөлийн төрлийг нийлүүлдэг.

Зэврэлтээс хамгаалах урт хугацааны үйлчилгээ

Гадаргуугийн стандарт боловсруулалт нь хоолойн дотор болон гадна талыг жигд бүрхсэн халуун цайрдсан байдаг. Сайжруулсан хамгаалалтын хувьд бид өндөр бүтэцтэй эпокси бүрээс, хайлуулсан эпокси (FBE), гурван давхаргат полиэтилен (3PE) системийг санал болгож байна. Бүрхүүлийн сонголтыг тухайн газрын агаар мандлын нөхцөл, үйл ажиллагааны температурт үндэслэн тохиролцсон болно.

Олон улсын стандартад нийцсэн

Sway тулгууруудыг процесс ба цахилгаан дамжуулах хоолойд зориулсан ASME B31.1 ба B31.3, хоолойн тулгуурт зориулсан MSS SP-58, GB/T стандартын дагуу боловсруулж, үйлдвэрлэдэг. Төслийн тодорхойлолтод өөр код шаардлагатай үед бид техникийн нийцтэй байдал, холбогдох стандартын нийлүүлэлтийг хянана.

Техникийн үзүүлэлтүүд

480 кН-аас дээш ачааллын зэрэглэл, стандарт бус аяллыг захиалгаар зохицуулдаг. Манай инженерийн баг өгөгдсөн ачааллын тохиолдолд дизайныг баталгаажуулж, үйлдвэрлэхээс өмнө зөвшөөрлийн зургийг өгдөг.

Нэмэлт хэрэгслүүд

Суурилуулалт, гүйцэтгэлийн тодорхой шаардлагыг хангахын тулд дараахь дагалдах хэрэгслийг багтааж болно.

Хааяа тохиолдох импульсийн ачаалалд хурд мэдрэмтгий түгжих функцийг нэмдэг динамик хязгаарлалтууд

Пүршний чичиргээ тусгаарлагчийг тулгууртай хослуулан жижиг цооног хоолой дахь өндөр давтамжийн чичиргээг намдаана.

Урт тохируулга хийх шаардлагагүй, энгийн зангилааг илүүд үздэг хатуу холболтын саваа

Булсан эсвэл усан доорх үйлчилгээнд зориулсан FBE, 3PE зэрэг зэврэлтээс хамгаалах сайжруулсан бүрээс

Эдгээр дагалдах хэрэгслийг үйлдвэрт нэгтгэсэн бөгөөд тээвэрлэхээс өмнө иж бүрэн угсралтыг нэг нэгж болгон туршиж үздэг.

Чанарын хяналт, баримт бичиг

Савлуур бүрийг хэмжээст байдлаар шалгаж, шаардлагатай бол заасан хүчин чадлыг баталгаажуулахын тулд ачааллыг туршина. Динамик эсвэл газар хөдлөлтийн хэрэглээний хувьд бид туршилтын гэрчилгээ, материалын ул мөрийг дулааны дугаараар хангадаг. Гагнуурыг мэргэшсэн ажилтнууд харааны болон шаардлагатай бол нэвт шингээх туршилтыг ашиглан шалгана.

Манай ISO 9001 сертификаттай журам нь ган болон бүрэх материалыг хүлээн авахаас эхлээд эцсийн угсралт, баглаа боодол хүртэлх бүх үйл явцыг хянадаг. Манай захиалгын 70 гаруй хувь нь төслийн дараа хоолойн хязгаарлалтын төслийн гүйцэтгэлд итгэдэг давтан үйлчлүүлэгчдээс ирдэг.

Савлах тулгуурыг суурилуулсан газар

Эрчим хүч үйлдвэрлэх

Дулааны болон цөмийн станцуудын уурын болон тэжээлийн усны гол шугамууд нь тэнхлэгийн дулааны өсөлтийг хязгаарлахгүйгээр уурын алх болон газар хөдлөлтийн үед хажуугийн хөдөлгөөнийг хязгаарлахын тулд савлуур дээр тулгуурладаг.

Нефть химийн болон боловсруулах үйлдвэрүүд

Технологийн хэсгүүдийн хоолойн тавиурууд нь салхи, тэсрэлт, хоёр фазын урсгалын чичиргээнээс үүсэх савалгааг хязгаарлах зориулалттай савлуураар тоноглогдсон байдаг. Тохируулах урт нь тэдгээрийг одоо байгаа түгжрэлтэй тавиуруудад суулгахад тохиромжтой болгодог.

HVAC болон өндөр барилгууд

Өндөр барилгуудын хөргөсөн ус өргөгч, конденсаторын усны шугам, сантехникийн яндан нь дулааны дугуй болон барилгын савалгаанаас үүдэлтэй хажуугийн хөдөлгөөнийг хянахын тулд савлуурыг ашигладаг. Цайрдсан өнгөлгөө нь гадаа болон доторх байрлалд тохирсон.

Усан онгоц, далайн тавцан

Усан онгоц болон далайн тавцан дээрх хоолой нь долгион, машин механизмын байнгын хөдөлгөөнтэй тулгардаг. Зэвэрдэггүй ган их биетэй, зэврэлтэнд тэсвэртэй бүрээстэй савлуурууд нь эдгээр түрэмгий орчинд хоолойн холболтыг тэгшлэхээс гадна ядрахаас хамгаалдаг.

Цөмийн байгууламжууд

Аюулгүй ажиллагаатай холбоотой шугам хоолойн системүүд нь төсөлд тусгайлан зориулсан цөмийн кодын хэрэгслээр бүтээгдсэн, бүрэн материал, туршилтын баримт бичгийн багц бүхий савлууруудыг ашигладаг.

Байнга асуудаг асуултууд

Савлуур нь хатуу бэхэлгээ эсвэл сэнжээс юугаараа ялгаатай вэ?

Хатуу бэхэлгээ нь хоолойд хэт ачаалал өгч болох дулааны тэлэлт зэрэг бүх хөдөлгөөнийг хаадаг. Гидравлик түгжигч нь дулааны удаан хөдөлгөөнийг зөвшөөрдөг бөгөөд зөвхөн хурдан динамик хөдөлгөөний үед түгжигддэг. Савлуур нь нэг хавтгайд хажуугийн хатуу бэхэлгээг бий болгож, тэнхлэгийн дулааны шилжилтийг зөвшөөрдөг бөгөөд энэ нь дулааны өсөлтийн чиглэлийг мэддэг, хажуугийн ачааллыг урьдчилан таамаглах боломжтой програмуудад тохиромжтой болгодог.

Стандарт нүүрстөрөгчийн ган тулгуурт ямар температурын хязгаар хамаарах вэ?

Халуун цайрдсан өнгөлгөөтэй стандарт нүүрстөрөгчийн ган тулгуур нь ойролцоогоор 350 ° C хүртэл ажиллах боломжтой. 550 ° C хүртэл өндөр температурт бид хайлшин ган, өндөр температурт бүрээсийг ашигладаг эсвэл биеийг бүрээсгүй орхидог. Төгсгөлийн холболтын бүрэлдэхүүн хэсгүүдийг мөн өндөр температурт тохируулан сонгосон. Зөв материалыг сонгохын тулд бид лавлагааны явцад хоолойн гадаргуугийн температурыг хуваалцахыг зөвлөж байна.

Савлуурыг ямар ч чиглэлд суулгаж болох уу?

Тиймээ. Туузыг босоо, хэвтээ эсвэл өнцгөөр суулгаж болно. Бөмбөгний холболтын төгсгөлийн холболтууд нь өнцгийн буруу байрлалыг зохицуулдаг бөгөөд тохируулж болох урт нь ямар ч чиглэлийн талбайн хүлцлийг эзэлдэг. Цорын ганц шаардлага нь хоёр төгсгөлийн бүтэц нь заасан ачааллыг даах чадвартай байх явдал юм.

Жагсаалтад орсон хүрээнээс хэтрүүлэн тохируулах боломжтой юу?

Бид 480 кН-аас дээш ачаалалтай ганхах тулгуур, стандарт бус тохируулгын зам, тусгай төгсгөлийн холбох хэрэгслийг тогтмол нийлүүлдэг. Захиалгат захиалгыг үйлдвэрлэл эхлэхээс өмнө гаргасан зөвшөөрлийн зураг, дизайны тооцооны дагуу боловсруулдаг.

Ачаа ямар бичиг баримтыг дагалдах вэ?

Захиалга бүрд материалын туршилтын гэрчилгээ, хэмжээст тайлан, гадаргуугийн боловсруулалтын нийцэл, шаардлагатай бол функциональ туршилтын бүртгэл орно. Цөмийн болон аюулгүй байдлын хувьд чухал ач холбогдолтой хэрэглээний хувьд бид худалдан авах захиалгад заасны дагуу мөрдөх, дагаж мөрдөх баримт бичгийг бүрэн хангадаг.

Таны ердийн хүлээн авах хугацаа юу вэ?

Нийтлэг үзүүлэлттэй стандарт савлуурыг 4-5 долоо хоногийн дотор үйлдвэрлэж болно. Илүү их ачаалал, хайлш ган, тусгай бүрээс нь хуваарийг сунгаж болно. Бид үнийн санал авах үед яг хүргэх огноог баталгаажуулж, үйлдвэрлэлийн төлөвлөлтийг ил тод байлгадаг.

Тяньшүнтэй хамтран ажиллаж байна

Та бидэнтэй холбоо барихад 24 цагийн дотор бүтээгдэхүүний инженерийн мэдлэгтэй дансны менежер хариу өгнө. Манай баг таны ачааллын өгөгдөл, ашиглалтын температур, хоолойн хэмжээ, төгсгөлийн холболтын тохиргоог хянаж, дизайн болон сайтын аль алинд нь тохирсон тохиргоог санал болгодог. Захиалгат урт, тусгай бүрээс, баримт бичгийн багц нь бидний өдөр тутмын хангамжийн нэг хэсэг болохоос үл хамаарах зүйл биш юм.

Хүргэлтийн дараа бид суулгах зөвлөгөө болон суулгасны дараах дэмжлэг авах боломжтой хэвээр байна. Үйлчлүүлэгчдийн маань урт хугацааны итгэл үнэмшил нь 70%-иас дээш давтагдсан бизнест тусгагдсан нь манай тэнхлэгүүд олон жилийн үйлчилгээний туршид хүлээгдэж буй гүйцэтгэлийг баталж байна.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35,000 м² байгууламж, Жянсу, Хятад – 45 гаруй улс руу экспортолдог.

Хоолойг тэнхлэгийн дагуу амьсгалж, хажуу тийш нь барьдаг найлзуурууд.
