Энгийн үйлдвэрлэлийн шугам хоолойтой харьцуулахад боловсруулах үйлдвэрийн шугам хоолойн систем нь нарийн төвөгтэй, олон янзын ажлын нөхцлөөс шалтгаалан олон хүнд сорилттой тулгардаг.
▶ Температурын өргөн хүрээ: Хэвийн температурт түүхий тос дамжуулахаас эхлээд 450℃-аас дээш өндөр температурт уур, хагарлын хий дамжуулах хоолой хүртэл, дулааны шилжилтийн мэдэгдэхүйц ялгаа
▶ Зэврэлтийн цогц орчин: Исгэлэн түүхий тос, хүчиллэг орчин, далайн эргийн давс цацах, өндөр температурт исэлдүүлэх зэрэг олон төрлийн зэврэлтийн давхардал
▶ Нийтлэг чичиргээний нөхцөл: Тасралтгүй урсгалаас үүдэлтэй чичиргээ нь насосны гаралт, компрессорын шугам хоолой болон хяналтын хавхлагын дараах хэсэгт байдаг.
▶ Өндөр эрсдэлтэй хэвлэл мэдээллийн хэрэгсэл: Шатамхай, тэсэрч дэлбэрэх, хортой бодис алдагдах нь ноцтой үр дагаварт хүргэнэ.
▶ Тасралтгүй ажиллах шаардлага: Төлөвлөөгүй зогсолтоос үүдэлтэй асар их алдагдал нь дэмжлэгийн маш өндөр найдвартай байдлыг шаарддаг.
Нефть боловсруулах үйлдвэрүүдийн эдгээр өвөрмөц ажлын нөхцөлийг зориуд бид ерөнхий төрлөөс хамааран олон зорилтот оновчлол бүхий Нефть боловсруулах үйлдвэрийн хувьсах пүршний өлгүүрийг бүтээсэн.
Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.
Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.
Бүтээгдэхүүн нь эрчим хүч, нефть-химийн болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.
| Хувьсах пүршний гогцооны үзүүлэлтийн хүснэгт | Жишээ |

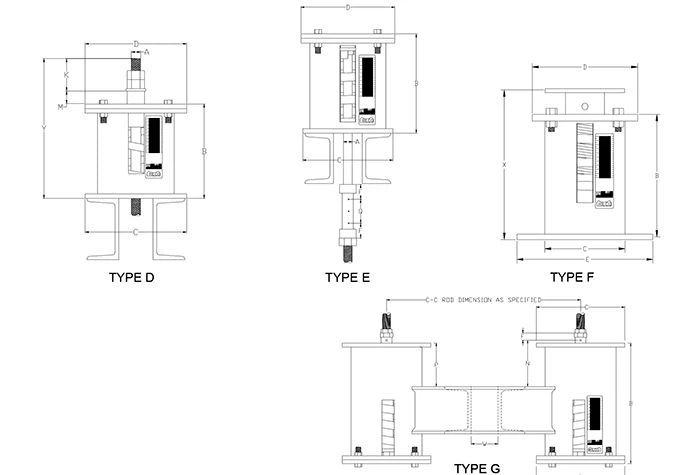

| Гогцооны төрөл / тохиргоо | A, B, C, D, E, F, G төрлүүд |
| Хаврын хэмжээ / Үгүй. | № 0 - № 22 |
| Аялалын хүрээ | 30мм, 60мм, 90мм, 120мм 180 мм |
| Үйл ажиллагааны ачаалал | 0.2 кН - 400 кН |
| Суурилуулсан ачаалал (хүйтэн ачаалал) | кН / кгф |
| Ашиглалтын ачаалал (халуун ачаалал) | кН / кгф |
| Хөдөлгөөний чиглэл | Дээш / Доош |
| Хувьсах байдал (%) | ≤ 25% (Стандарт) |
| Гадаргуугийн боловсруулалт | Халуун дүрэх галв/ Будсан |
| Орон сууцны материал | Нүүрстөрөгчийн ган (Q235/Q355) |

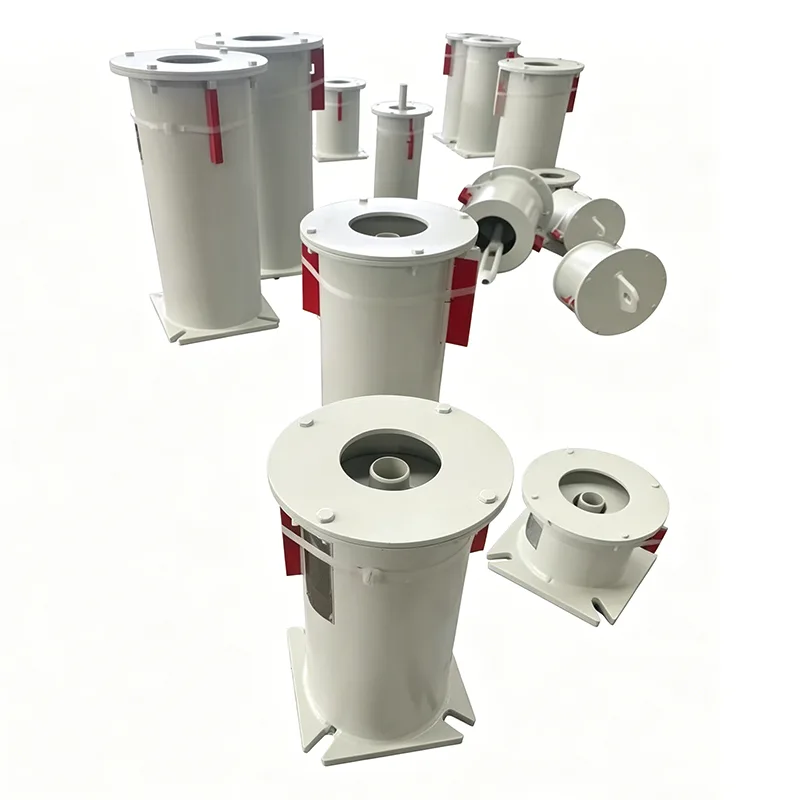

Нефть боловсруулах үйлдвэрийн хувьсах пүршний өлгүүр нь боловсруулах үйлдвэрт тусгайлан зориулсан хувьсах пүршний тулгуур төхөөрөмж юм. Урьдчилан шахагдсан цилиндр хэлбэрийн мушгиа пүршээр дамжуулан уян харимхай дэмжлэг үзүүлдэг бөгөөд дамжуулах хоолойн дулааны шилжилтийн үед хаврын шахалтын өөрчлөлттэй хамт тулгуур хүч нь шугаман байдлаар тохируулагддаг.
▶ Дамжуулах хоолойн босоо дулааны шилжилт ≤ 50мм
▶ Системийн зөвшөөрөгдөх ачааллын өөрчлөлтийн хурд ≤ 25%
▶ Мэдрэмтгий бус тоног төхөөрөмжийн холболт (уурын турбин, компрессор гэх мэттэй шууд холбогдоогүй)
▶ Төслийн зардлыг оновчтой болгох, гүйцэтгэл болон хөрөнгө оруулалтыг тэнцвэржүүлэх
Шинэ боловсруулах үйлдвэрийн төслүүдэд хэвийн болон дунд температурын шугам хоолойн 80 орчим хувь нь хувьсах пүршний гогцоо ашиглах боломжтой. Тогтмол хүч чадлын шийдлүүдтэй харьцуулахад энэ нь ажлын нөхцлийн шаардлагыг бүрэн хангаж, худалдан авалтын зардлыг мэдэгдэхүйц бууруулж чадна.
|
Газрын тос боловсруулах үйлдвэр |
Ердийн дамжуулах хоолой |
Санал болгож буй дэмжлэгийн шийдэл |
|
Агаар мандал ба вакуум нэрэх |
Түүхий нефтийн дамжуулах хоолой, агаар мандлын цамхагийн хажуугийн шугам, бүтээгдэхүүний тос дамжуулах хоолой |
Нефть боловсруулах үйлдвэрийн хувьсах пүршний гогцоо (шугам хоолойн 90% -д хамаарна) |
|
Шингэний каталитик хагарал |
Газрын тос, хий дамжуулах хоолой, фракцаторын шугам хоолой, тогтворжуулах систем |
Дунд зэргийн температурт дамжуулах хоолойд зориулсан хувьсах пүрш, шинэчлэгдсэн утааны хийн хоолойд тогтмол хүч |
|
Гидропроцессорын нэгж |
Реакторын хаягдал, өндөр даралтын дулаан солилцооны шугам хоолой |
Өндөр температур, өндөр даралтын хэсгүүдэд тогтмол хүч, бусад нь хувьсах пүрш |
|
Хойшлогдсон коксжих |
Коксын цамхагийн газрын тос, хийн шугам, халаалтын зуухны гарц |
Хүчтэй дулааны мөчлөгтэй хэсгүүдийн хувьд тогтмол хүч, бусад нь хувьсах пүрш |
|
Хүхрийн нөхөн сэргэлт |
Хүчиллэг хий дамжуулах хоолой, шингэн хүхэр дамжуулах хоолой |
Зэврэлтийн эсрэг хувьсах пүрш өлгүүр |
|
Хэрэглээ |
Уур, эргэлтийн ус, шахсан агаар |
Бүгд хувьсах пүршний гогцоо ашигладаг |
|
Танк фермийн дамжуулах хоолой |
Түүхий тос, бүтээгдэхүүний тосны савны оролт, гаралт |
Хувьсах пүрш + гулсах тулгуурын хослол |
Эпокси цайраар баялаг праймер + полиуретан өнгөлгөөтэй, Sa2.5 хүртэл элсээр бүрсэн бүрхүүл.
Хаврын гадаргууг фосфатжуулах эмчилгээ + Хүхэрт устөрөгчийн зэврэлтээс хамгаалах Dacromet бүрэх
316 зэвэрдэггүй ган бүрхүүл нь давс цацах зэврэлтийг эсэргүүцэхийн тулд далайн эргийн газрын тос боловсруулах үйлдвэрүүдэд тохируулж болно.
Дамжуулах хоолойн чичиргээний энергийг шингээхийн тулд булгийн дээд ба доод төгсгөлд резинэн зөөлөвчийг суурилуулсан
Түдгэлзүүлэх саваа нь чичиргээ сулрахаас зайлсхийхийн тулд давхар самар сулрах бүтцийг ашигладаг
Хаврын хажуугийн тэнхлэгээс сэргийлэхийн тулд чиглүүлэгч ханцуйг бүрхүүлийн дотор суурилуулсан
Дулаан дамжуулалтыг хаахын тулд 150℃-аас дээш температурт дамжуулах хоолойн дулаан тусгаарлах хоолой
Стресс тайлахгүйн тулд 250℃-аас дээш температурт дамжуулах хоолойд сонгосон өндөр температурт тэсвэртэй пүршний материал
Хаврын ажлын температурын дээд хязгаарыг хэт температурт ашиглахаас сэргийлж тэмдэглэсэн
Хүргэлтийн өмнө хүйтэн ачааллын дагуу урьдчилан тохируулж, шууд газар дээр нь суурилуулна
Эргүүлийн үед дамжуулах хоолойн шилжилтийг шалгахад тохиромжтой нүүлгэн шилжүүлэх заагч хавтангаар тоноглогдсон
Модульчлагдсан пүршний угсралт, шугам хоолойг задлахгүйгээр засвар үйлчилгээний явцад тусад нь сольж болно
Ачааллын аюулгүй байдлын коэффициент ≥1.5 дахин, нөөцлөгдсөн хэт ачааллын хязгаар
Хаврын хэт шахалт, ачаалал алдагдахаас сэргийлж дээд ба доод цохилтын хязгаарыг тогтоосон
Унах эрсдэлийг арилгахын тулд дүүжин бариулын хугарлын аюулгүй байдлын коэффициент ≥4 дахин нэмэгддэг
Жишээ болгон ердийн газрын тос боловсруулах үйлдвэрт 100 пүршний гогцоо худалдаж ав.
|
Харьцуулах зүйл |
Хувьсах хаврын өлгүүр |
Тогтмол хүчний пүршний дэмжлэг ба өлгүүр |
Зардлын зөрүү |
|
Нэгж худалдан авах зардал |
~ 800-2500 юань |
~ 3000-8000 юань |
Хувьсах пүрш нь 60%-70% хэмнэнэ |
|
100 нэгжийн худалдан авалтын нийт зардал |
~ 150,000 юань |
~ 500,000 юань |
~ 350,000 юань хэмнээрэй |
|
Суурилуулалтын хүн-цаг |
0.5 хүн-цаг/нэгж |
1.5 хүн-цаг/нэгж |
Суурилуулалтын зардлыг 67% хэмнэв |
|
Дамжуулах хоолойн холбогдох хувь хэмжээ |
~ Нефть боловсруулах үйлдвэрийн шугам хоолойн 80% |
Чухал шугам хоолойн ~ 20% |
- |
|
Засвар үйлчилгээний зардал |
Бага, энгийн бүтэц |
Харьцангуй өндөр, нарийн төвөгтэй механизм |
Ашиглалт, засвар үйлчилгээний зардал буурсан |
|
Үйлчилгээний хугацаа |
15-20 жил |
15-20 жил |
Үүнтэй адил |
Дүгнэлт: Ажлын нөхцлийн шаардлагыг хангах үүднээс боловсруулах үйлдвэрийн хувьсах пүршний гогцоо нь боловсруулах үйлдвэрийн төслүүдийг дэмжих системийн худалдан авалтын зардлын 60 гаруй хувийг хэмнэх боломжтой бөгөөд энэ нь хамгийн хэмнэлттэй сонголт юм.
Yangzhou Tianshun Pipeline Technology нь 2012 онд байгуулагдсан цагаасаа хойш дэлхий даяар хэд хэдэн боловсруулах үйлдвэрийн төслүүдэд дамжуулах хоолойг дэмжих бүтээгдэхүүнээр хангасаар ирсэн.
▶ Дотоодын төслүүд: Шаньдун, Жянсу, Ляонин болон бусад бүс нутагт олон тооны газрын тос боловсруулах үйлдвэрүүдийн шинэ барилга угсралт, засварын төслүүдэд үйлчилсэн.
▶ Хилийн чанад дахь төслүүд: Бразил, Индонез, Өмнөд Африк болон бусад орны нефть боловсруулах үйлдвэрийн төслүүдэд экспортолсон бүтээгдэхүүн
▶ Ердийн тохиолдол: Жилд 5 сая тонн боловсруулах хүчин чадалтай шинэ үйлдвэрийн төслийн хувьд бид 1200 гаруй хувьсах пүршний гогцоо нийлүүлсэн бөгөөд бүгдийг нь нэгэн зэрэг суурилуулсан бөгөөд одоогоор ямар ч доголдолгүй ажиллаж байна.
▶ Чанарын бүртгэл: 8 жил дараалан багцын чанарын асуудлаар гомдол гараагүй, хэрэглэгчийн дахин худалдан авалтын хувь 70%-иас давсан
▶ Материалын гэрчилгээ
▶ Хаврын ачааллын туршилтын тайлан
▶ Бүтээгдэхүүний мэргэшлийн гэрчилгээ
▶ Суулгах, ашиглах гарын авлага
▶ Сонголтын дэмжлэг: Багцын сонголтыг хурдан дуусгахын тулд дамжуулах хоолойн стресс шинжилгээний програм хангамжийн гаралтын файлуудыг шууд унших боломжтой.
▶ Зургийн баталгаажуулалт: Дамжуулах хоолойн төлөвлөлтийн зураг төсөлтэй хамтран ажиллахын тулд бүтээгдэхүүний тойм суурилуулах зургийг гаргаж өгнө үү
▶ Хуваалцсан хүргэлт: Газар дээрх хадгалах даралтыг бууруулахын тулд нэгжийн барилгын явцын дагуу багцаар хүргэх
▶ Талбай дээрх үйлчилгээ: Томоохон төслүүдэд газар дээр нь суурилуулах зааварчилгаа авах техникийн ажилтнууд боломжтой
▶ Борлуулалтын дараах хариу: Бүтээгдэхүүний чанарын асуудлыг 24 цагийн дотор шийдвэрлэх
▶ Сэлбэг хэрэгслийн хангамж: Нөөцөд байгаа нийтлэг загварууд, яаралтай тусламжийн сэлбэг хэрэгслийг 48 цагийн дотор хүргэнэ
