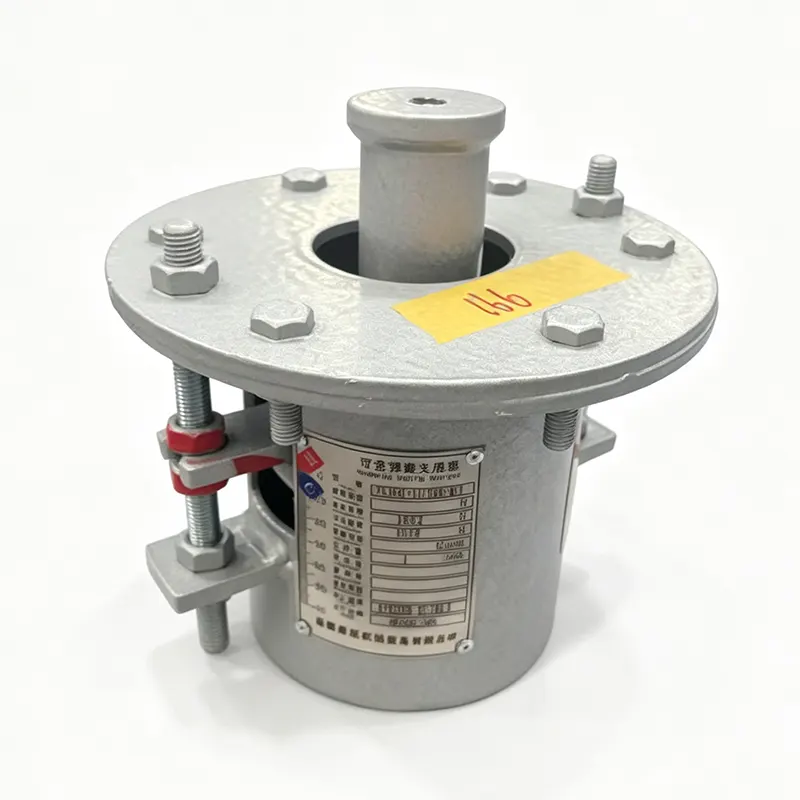

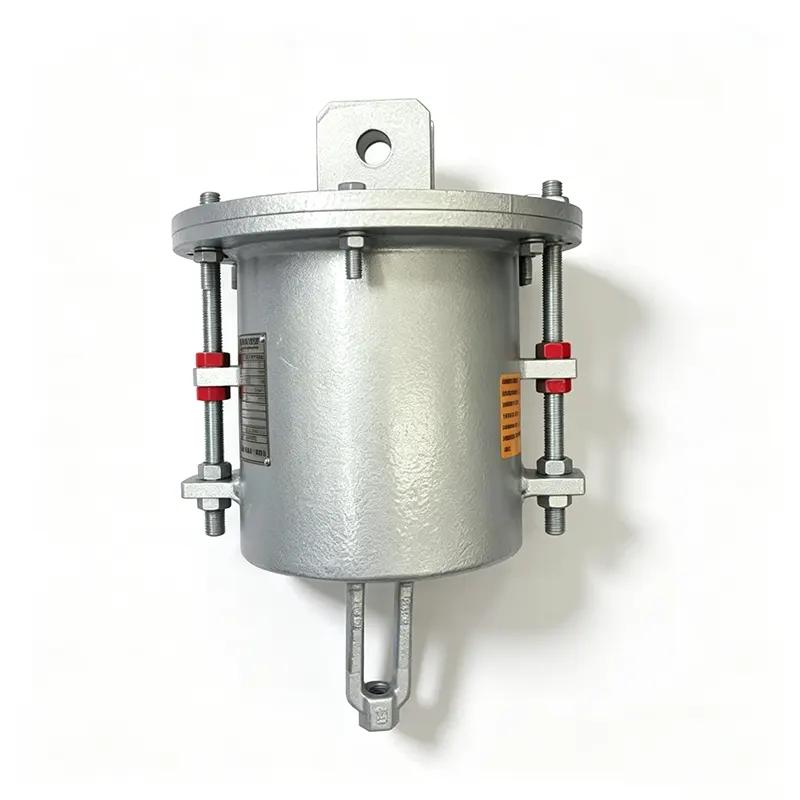

Өндөр температурын хувьсах пүрш өлгүүр

Yangzhou Tianshun нь БНХАУ-ын Жиансу дахь 35,000 м² талбай бүхий үйлдвэрээс эрчим хүч, нефть химийн болон аж үйлдвэрийн салбарт хувьсах пүршний өлгүүр үйлдвэрлэдэг. Манай өндөр температурын хувилбарууд нь хоолойн гадаргуугийн температурыг орчны температураас хамаагүй өндөр түвшинд байлгахын зэрэгцээ ачааллын урьдчилан таамаглах чадварыг хадгалахаар бүтээгдсэн. Арван дөрвөн жилийн хоолойд зориулсан тусгай туршлага, ISO 9001:2015 стандартаар баталгаажсан чанарын систем нь бид 45 гаруй оронд нийлүүлдэг.

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.

Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.

Бүтээгдэхүүн нь эрчим хүч, нефть-химийн болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

Хувьсах хаврын гогцоо хаана таардаг

Хоолойн гүйдэл бүр тогтмол ачаалал шаарддаггүй. Дулааны шилжилт хязгаарлагдмал үед хувьсах пүршний гогцоо нь найдвартай, зардал багатай шийдлийг санал болгодог. Хоолойг босоо тэнхлэгт тэлэх эсвэл агших үед дэмжлэгийн хүч нь мэдэгдэж байгаа, хяналттай хязгаарт өөрчлөгддөг. Пүршний хэмжээс нь хоолойн стрессийн шинжилгээгээр тогтоосон ачааллын хэлбэлзэлд багтаж, холбогдсон төхөөрөмжид хэт ачаалал өгөхөөс сэргийлж, хоолойг хүйтнээс халуун хүртэл зохих ёсоор дэмжинэ.

Өндөр температурт үйлчилгээний хувьд загвар нь стандарт хаврын ороомогоос давж гардаг. Хоолойн өндөр температур нь гогцооны угсралт руу дулаан ялгаруулж, дамжуулж, энгийн пүршний ганг зөөлрүүлж, тохируулсан ачааллыг өөрчилдөг. Өндөр температурын хувьсах пүршний гогцоонууд нь материалыг сонгох, гадаргуугийн хамгаалалтаар шийддэг бөгөөд энэ нь ашиглалтын дугтуйнд заасан пүршний хурд болон ачааллын хүрээг хадгалдаг.

Өндөр температурын дизайныг найдвартай болгодог зүйл

Хаврын материал нь өндөр температурт зориулагдсан

Температур өсөх үед стандарт булаг хүчээ алдаж, унждаг. Бид бодит өртөлтөд тохирсон ороомог материалыг сонгодог. 150 ° C хүртэл өндөр температурт 50CrVA эсвэл 60Si2Mn нь тогтвортой механик шинж чанарыг хадгална. Температур 300 ° C ба түүнээс дээш бол Inconel X-750 гэх мэт никель суурьтай хайлшийг зааж өгдөг. Материалын дулаан бүр нь тээрмийн бүрэн гэрчилгээ, ул мөрийн бүртгэлтэй ирдэг бөгөөд найрлага, дулааны боловсруулалт нь шаардлагатай зэрэгтэй тохирч байгааг баталгаажуулдаг.

Ачааллын өөрчлөлтийг төслийн хязгаарт хадгална

Хувьсах пүрш өлгүүр нь хүйтэн байрлал, халуун үйл ажиллагааны байрлал, завсрын цэг бүрт өөр өөр хүчийг үүсгэдэг. Манай дизайны инженерүүд захиалагчийн хоолойн стрессийн тайлангийн зөвшөөрөгдөх ачааллын өөрчлөлттэй ажилладаг бөгөөд хазайлтыг ихэвчлэн ажлын ачааллын 15% эсвэл 25% хүртэл хязгаарлах пүршийг сонгодог боловч шаардлагатай үед илүү хатуу хязгаарлалтыг дагаж мөрддөг. Хүйтэн ба халуун байрлал дахь ачаалал заасан зурваст багтаж байгаа эсэхийг шалгахын тулд нэгж бүрийг тохируулсан вандан сандал дээр суурилуулж, туршина.

Тоног төхөөрөмжийн зэврэлт, дулааны хамгаалалт

Байшин болон бүтцийн эд ангиудыг халуун цайрдсан эсвэл өндөр температурт эпокси будгаар дуусгадаг. Ялангуяа түрэмгий эсвэл мөчлөгийн дулаанд өртөхийн тулд бид нэмэлт дулаан тусгаарлагч бүрээсийг санал болгодог эсвэл зэвэрдэггүй гангаар орон сууцыг үйлдвэрлэдэг. Эдгээр арга хэмжээ нь олон жилийн ашиглалтын явцад хаврын хөдөлгөөнд саад учруулж болзошгүй масштаб, зэв, гадаргуугийн доройтлоос сэргийлдэг.

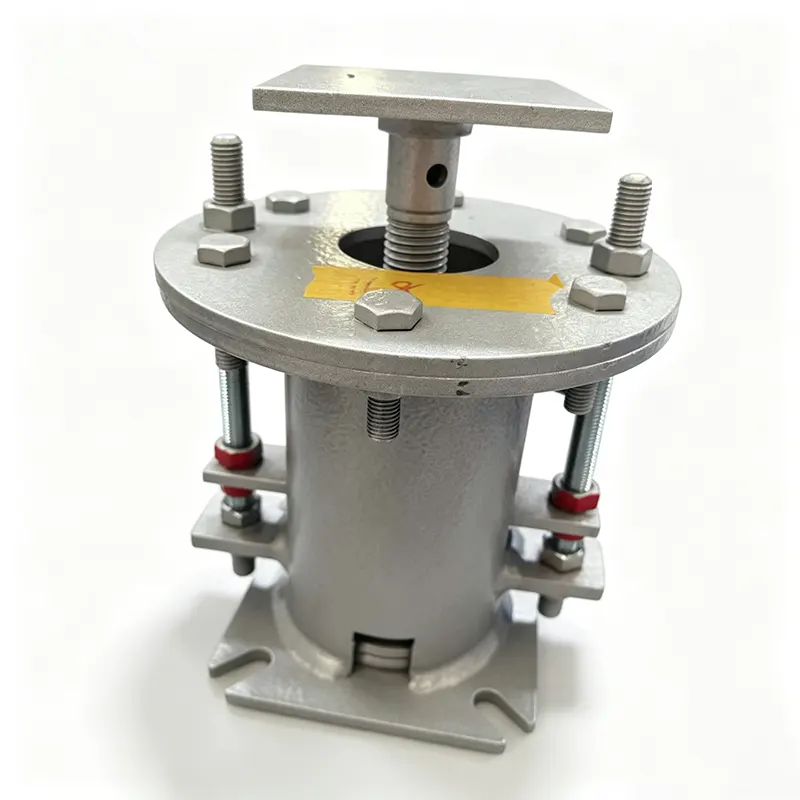

Өлгүүрийг салгахгүйгээр газар дээр нь тохируулна

Ачаалал тохируулах шураг болон 2% алхамаар тэмдэглэгдсэн хэмжигч нь загвараас хамааран суурилуулсан ачааллыг ±10% -аас ±20% хүртэл нарийн тааруулах боломжийг сайтын багийнханд олгодог. Энэхүү талбайн тохируулга нь суурилуулсан нөхцөл нь зураг төслийн зургаас бага зэрэг ялгаатай, эсвэл барилгын ажлын явцад хоолойн чиглэл өөрчлөгдөх үед үнэ цэнэтэй юм.

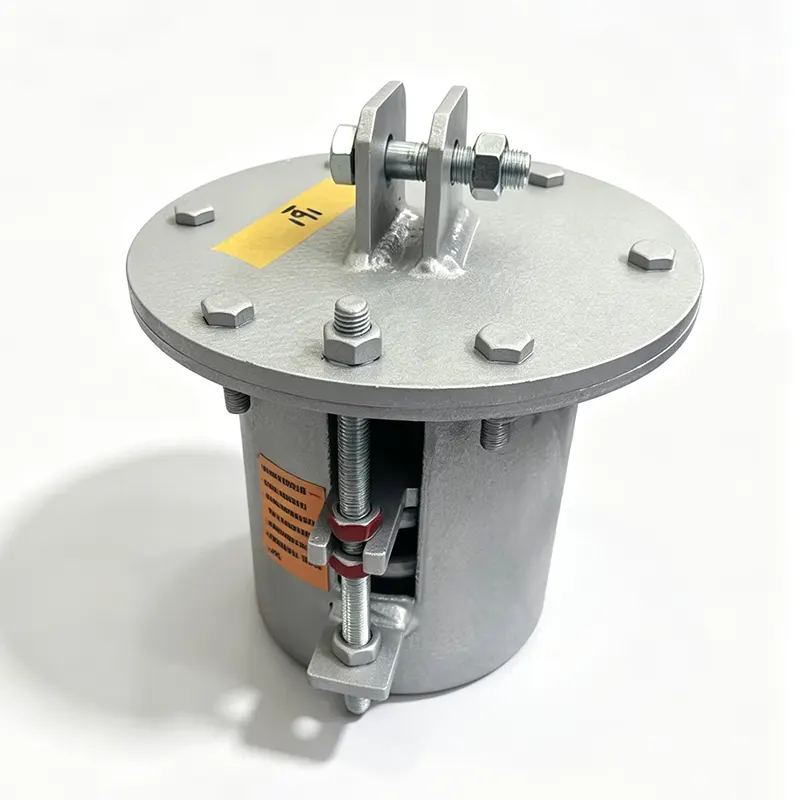

Аялал зогсох ба харагдахуйц масштаб

Хэт харвалтаас хамгаалахын тулд өлгүүр бүр дээд болон доод аяллын зогсоолтой байдаг. Тодорхой харагдах аяллын масштаб нь суурилуулалт, засвар үйлчилгээний ажилтнуудад одоогийн байрлалыг нэг дор батлах боломжийг олгодог. Хүйтэн урьдчилан тохируулсан байрлал нь зөөврийн аяллын зогсоолоор түгжигдсэн бөгөөд энэ нь гидростатик туршилт, химийн цэвэрлэгээг пүршийг хазайлгахгүйгээр үргэлжлүүлэх боломжийг олгодог.

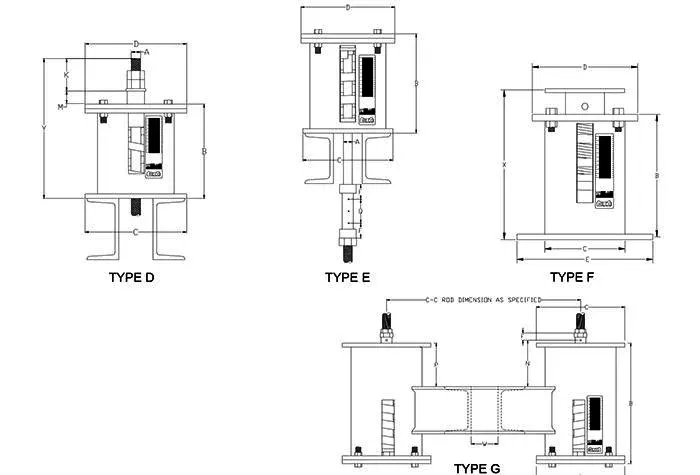

Техникийн тойм

Захиалгат аялал, ачааллын хэмжээ, өндөр температурт материалыг манай байнгын нийлүүлэлтийн нэг хэсэг болгон зохицуулдаг. Лавлагаа өгөхдөө бид олон улсын стандартын хооронд хөрвүүлж, үйлдвэрлэхээс өмнө техникийн нийцтэй байдлыг баталгаажуулдаг.

Чанарын хяналт, баримт бичиг

Манай ISO 9001 сертификаттай чанарын систем нь ирж буй пүршний утсыг шалгахаас эхлээд ачааллын эцсийн туршилт хүртэл алхам бүрийг зохицуулдаг. Өндөр температурын хувьсах пүршний гогцоо бүрийг үйлчлүүлэгчийн тогтоосон хүйтэн ачааллын дагуу урьдчилан тохируулж, манай туршилтын вандан дээр аялдаг. Бид хүйтэн, дунд, халуун байрлалд ачааллыг бүртгэж, хэлбэлзэл нь хүлцэлд нийцэж байгааг баталгаажуулдаг. Эдгээр бүртгэлийг мөрдөх бүрэн багцад зориулж хадгалсан бөгөөд ачааны хамт нийлүүлж болно.

Пүршний ороомог, бүтцийн ган, хамгаалалтын бүрхүүлд зориулсан материалын гэрчилгээ нь дулаан эсвэл багцын ул мөр юм. Төсөлд ASME, EN, эсвэл бусад олон улсын шугам хоолойн кодыг дагаж мөрдөх шаардлагатай бол бид батлахад шаардлагатай баримт бичгийн багцыг өгдөг.

Өндөр температурын хувьсах пүршний гогцоо суурилуулсан газруудад

Эдгээр гогцоонууд нь босоо тэнхлэгийн шилжилт байгаа боловч хэт их биш дундаас өндөр температурт дамжуулах хоолойн системийг дэмждэг. Ердийн суурилуулалтанд туслах уурын шугам, бойлерийн тэжээлийн усны хоолой, экономайзерын оролт, гаралтын шугам, боловсруулах үйлдвэр, химийн үйлдвэрүүдийн халуун тосны хэлхээ, үйлдвэрлэлийн байгууламж дахь дунд даралтын уурын хуваарилалт, өндөр температурт агаарын суваг орно. Ямар ч тохиолдолд гогцоо нь босоо тэнхлэгийн хөдөлгөөнийг тохируулж, хоолойн ачааллыг дизайны хязгаарт байлгаж, байнгын ачааллыг дэмжих зардал, дугтуйг шаарддаггүй.

Байнга асуудаг асуултууд

Хувьсах пүршний гогцоо ба байнгын пүршний гогцоо хоёрыг хэрхэн сонгох вэ?

Шийдвэр нь зөвшөөрөгдөх ачааллын өөрчлөлтөөс хамаарна. Хэрэв таны хоолойн стрессийн тайлан нь хүйтэн ба халуун байрлалуудын хооронд ачааллын өөрчлөлтийг зөвшөөрвөл хувьсах пүршний гогцоо нь найдвартай дэмжлэгийг хямд үнээр хангана. Хоолой нь ямар нэгэн утга учиртай өөрчлөлтийг хүлээн авах боломжгүй тохиолдолд байнгын хаврын гогцоо шаардлагатай. Манай инженерийн баг таны ачаалал, аяллын мэдээллийг хянаж үзээд тохирох төрлийг санал болгож чадна.

Өндөр температурт хувьсах пүршний гогцооны ажлын хамгийн их температур хэд вэ?

50CrVA зэрэг стандарт хайлштай пүршний гангаар дүүжлүүр нь пүршний ороомог нь өөрөө ойролцоогоор 150 °C-аас 200 °C-т хүрдэг орчинд найдвартай ажиллах боломжтой. 350 ° C хүртэлх хаврын температурын хувьд бид Inconel X-750 гэх мэт никель дээр суурилсан хайлш руу шилждэг. Та өөрөө хайлшийг зааж өгөх шаардлагагүй; Хүлээгдэж буй хаврын өртөлтийн температурыг хуваалцаж, манай инженерүүд зөв материалыг сонгох болно.

Tianshun маш том эсвэл маш бага ачааны хувьд хувьсах пүршний өлгүүр барьж чадах уу?

Манай стандарт хүрээ нь 0.5 кН-аас 250 кН-ыг хамардаг. Энэ зурвасын гаднах ачааллыг захиалгат инженерийн аргаар зохицуулдаг. Бага оврын багажны шугамын тулгуур, үндсэн уурын шугамын хүнд өргөгч өлгүүрийг манай үйлдвэрт үйлдвэрлэж, туршиж үзсэн.

Өндөр температурт эсвэл идэмхий уур амьсгалд ямар төрлийн бүрэх сонголтууд байдаг вэ?

Халуун цайрдах, өндөр температурт эпокси хэрэглэхээс гадна бид дулаанаар хатаасан силикон суурьтай бүрээс, халар түрхэх эсвэл зэвэрдэггүй гангаар орон сууц хийх боломжтой. Хэрэв таны сайт далайн эрэг, далайн эрэг эсвэл химийн түрэмгийлэлтэй бол лавлагааны үеэр үүнийг дурдвал бид тохирох хамгаалалтын системийг санал болгоно.

Хувьсах пүршний гогцоо нь суулгах заавартай ирдэг үү?

Тиймээ. Өлгүүр бүр өргөх, урьдчилан тохируулсан зогсолтыг арилгах, ачааллыг шалгах зэргийг багтаасан суулгах товч заавартай ирдэг. Мөн бид ашиглалтад оруулах нарийвчилсан зааварчилгааг өгдөг бөгөөд ингэснээр сайтын баг хүлээлгэн өгөхөөс өмнө зөв ажиллаж байгааг баталгаажуулах боломжтой.

Стандарт өндөр температурт хувьсах пүршний өлгүүрийг хүргэх ердийн хугацаа хэд вэ?

Түгээмэл нөөцлөгдсөн хаврын материал бүхий стандарт загваруудыг 4-6 долоо хоногийн дотор үйлдвэрлэж, урьдчилан тохируулж, туршиж болно. Захиалгат хайлш болон илүү их даацын хүчин чадал нь үүнийг сунгаж болох бөгөөд бид үнийн санал авах үед хуваарийг баталгаажуулдаг.

Тяньшүнтэй хамтран ажиллаж байна

Өндөр температурт хувьсах пүршний өлгүүрийн талаар бидэнтэй холбоо барихад хоолойд туслах инженерийн мэдлэгтэй тусгай дансны менежер таны хүсэлтийг хариуцна. Бид температур, аялал, ачаалал, холбогдох загвар код зэрэг таны ашиглалтын нөхцөлийг хянаж үзээд 24 цагийн дотор техникийн зөвлөмжийг буцаана. Захиалгат пүршний материал, стандарт бус аялал, тусгай төгсгөлийн холбох хэрэгсэл, төслийн тусгай баримт бичгийг онцгой үл хамаарах зүйл биш ердийн бизнес гэж үздэг.

Хүргэлтийн дараа бид суурилуулах дэмжлэг болон засвар үйлчилгээний зааварчилгааг авах боломжтой хэвээр байна. Манай бизнесийн 70 гаруй хувь нь давтан захиалгаас бүрддэг бөгөөд энэ нь олон мянган дулааны мөчлөгийн туршид бидний бүтээгдэхүүний гүйцэтгэлийн хамгийн хүчтэй баталгаа гэж үздэг.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35,000 м² байгууламж, Жянсу, Хятад – 45 гаруй оронд экспортолдог.

Өндөр температурт хувьсах пүршний гогцоо нь хоолой халуу оргих үед ч тулгуурыг найдвартай байлгадаг.
