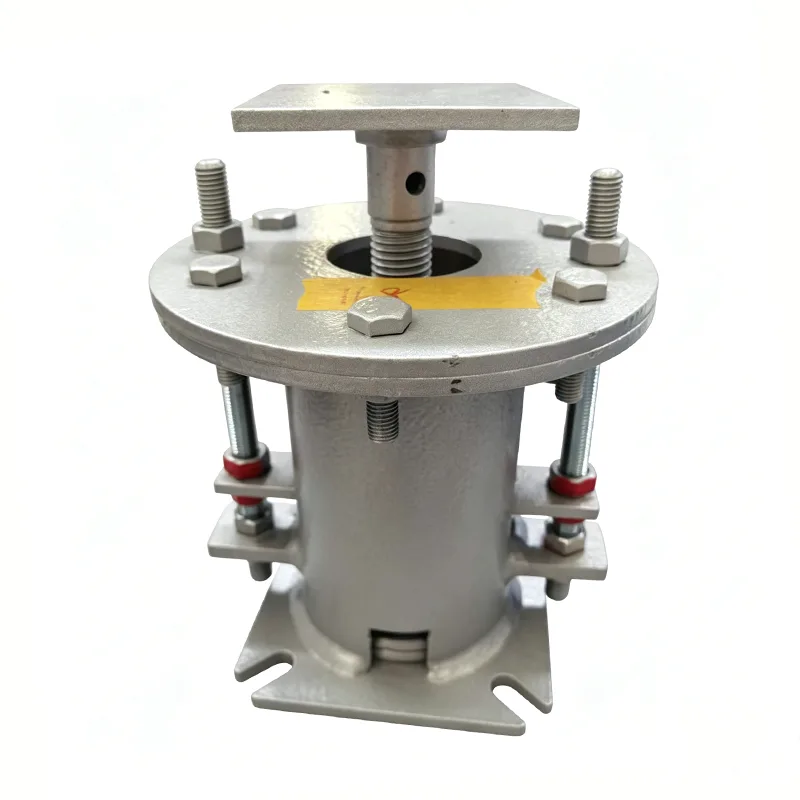

Хаврын өлгүүрийн дэмжлэг

Хаврын гогцооны тулгуур нь хоолойн жинг даах, дулааны шилжилт, чичиргээг шингээх зориулалттай хоолойн системийн чухал тулгуур бүрэлдэхүүн хэсэг юм. Пүршний уян хатан хэв гажилтанд тулгуурлан температурын өөрчлөлтөөс үүдэлтэй хоолойн хөдөлгөөнийг нөхөж, хэт чичиргээг хязгаарлаж, бүх хоолойн системийн аюулгүй, тогтвортой ажиллагааг хангана. Yangzhou Tianshun Piping-д үйлдвэрлэсэн манай пүршний гогцоонууд нь янз бүрийн ажлын нөхцөлд зориулсан хоолойн дэмжлэгийн шаардлагыг хангах үүднээс олон улсын стандартад нийцүүлэн боловсруулж, үйлдвэрлэгддэг.

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.

Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.

Бүтээгдэхүүн нь эрчим хүч, нефть-хими болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн аяллын тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Бүтээгдэхүүний бүтэц

Стандарт пүршний өлгүүрийн тулгуур нь дараах үндсэн хэсгүүдээс бүрдэнэ.

▶  Пүршний угсралт: Өндөр чанартай пүршний гангаар хийгдсэн бөгөөд хатуу дулааны боловсруулалт, ачааллын туршилтанд хамрагдана.

▶  Байр: Нүүрстөрөгчийн гангаар гагнаж, зэврэлтээс хамгаалах гадаргуутай бүтэцтэй.

▶  Тохируулах эрэг: Суулгах явцад ачаалал болон өндрийг тохируулахад ашигладаг.

▶  Холболтын хэрэгслүүд: Өргөх чих, гогцоо, самар зэргийг багтаасан газар дээрх шаардлагад нийцүүлэн сонгох боломжтой.

▶  Шилжилтийн үзүүлэлт: Суурилуулалт, засвар үйлчилгээ хийхэд хялбар байх үүднээс хоолойн бодит шилжилтийг тодорхой харуулна.

Үндсэн шинж чанарууд

▶  Ачааллын өргөн хүрээ: 10Н-аас 100,000Н хүртэлх ачааллын үнэлгээ, ихэнх үйлдвэрлэлийн шугам хоолойд тохиромжтой.

▶  Шилжилтийн нөхөн олговор: Хамгийн их шилжилт нь 200 мм хүртэл, температурын өөрчлөлтөөс үүсэх хоолойн тэлэлт, агшилтыг үр дүнтэй шингээдэг.

▶  Авсаархан бүтэц: Нарийн хоолойн галерейд суурилуулахад зориулсан зай хэмнэсэн загвар.

▶  Хялбар суулгах, тохируулах: Хоолойн ашиглалтын үед ч ачааллыг нарийн тааруулах зориулалтын тохируулагч төхөөрөмжөөр тоноглогдсон.

▶  Үйлчилгээний урт хугацаа: Бүх гол бүрэлдэхүүн хэсгүүд нь дээд зэрэглэлийн материалыг хэрэглэж, чанарын хатуу шалгалтыг давдаг.

Гүйцэтгэлийн давуу тал

Техникийн параметрүүд

Хэрэглээний талбарууд

Хаврын өлгүүрийн тулгуурыг хоолойн шилжилт, чичиргээнд хатуу шаардлага тавьдаг үйлдвэрлэлийн салбарт өргөнөөр ашигладаг.

▶  Дулааны цахилгаан станц, атомын цахилгаан станцын уур, ус дамжуулах хоолойн систем

▶  Нефть химийн үйлдвэрүүдийн технологийн хоолой

▶  LNG болон LPG хүлээн авах терминал дээрх криоген дамжуулах хоолой

▶  Газрын тос боловсруулах үйлдвэрүүдийн зуух, баганын хоолой

▶  Хотын төвлөрсөн дулааны шугам сүлжээ

▶  Эм, хүнсний үйлдвэрийн ариун цэврийн шугам хоолой

Үйлдвэрлэл ба чанарын хяналт

Бүх бүтээгдэхүүнийг тээвэрлэхээс өмнө дотооддоо иж бүрэн шинжилгээнд хамруулдаг.

Дотоод туршилтанд: хэмжээст болон харааны үзлэг, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, MT/PT үл эвдэх сорилт (боломжтой бол), хаврын ачааллын туршилт (ачааллын шилжилтийн муруйтай), бүрхүүлийн зузааныг хэмжих зэрэг орно.

Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) өгөгдсөн.

Дотоод туршилт нь ILAC-аас итгэмжлэгдсэн гуравдагч этгээдийн туршилт биш юм. Гуравдагч этгээдийн гэрчлэгдсэн туршилт эсвэл лабораторийн шинжилгээг тусдаа, нэмэлт үйлчилгээ болгон авах боломжтой.

Гуравдагч талын нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан):

1. Материалын туршилт: химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилт.

2. Гагнуурын NDT: Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы туршилт (UT), Рентген шинжилгээ (RT).

3. Ачааллын шилжилтийн муруйг багтаасан хаврын ачааллын гүйцэтгэлийн туршилт.

4. Халуун цайрдсан/эпокси бүрхүүлийн зэврэлтээс хамгаалах хяналт.

5. Гэрчтэй туршилт, үйлдвэрийн хяналт, Ачилтын өмнөх хяналт (PSI).

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг. Зөвхөн бүтээгдэхүүнийг өөрөө нийлүүлдэг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид пүршний нэгж бүрээр ачаа нүүлгэн шилжүүлэх муруйг өгдөг; Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг хөнгөвчлөх, гадаад дахь төслүүдэд PE/CPE инженерүүдийн баримт бичгийг шалгахад дэмжлэг үзүүлдэг.

Тохируулах үйлчилгээ

Стандарт бүтээгдэхүүнээс гадна бид үйлчлүүлэгчдийн тодорхой эрэлт хэрэгцээнд тулгуурлан тохирсон шийдлүүдийг санал болгодог.

▶  Тусгай ачаалал, шилжилтийн шаардлага бүхий пүршний гогцооны захиалгат загвар

▶  Өндөр температур, бага температур, идэмхий орчин зэрэг хүнд нөхцөлд ажиллах материалын сонголт

▶  Захиалгат стандарт бус холболтын төрөл ба суурилуулах хэмжээсүүд

▶  Хоолойн хүчдэлийн шинжилгээ, гогцоо сонгох үйлчилгээг дэмжих
