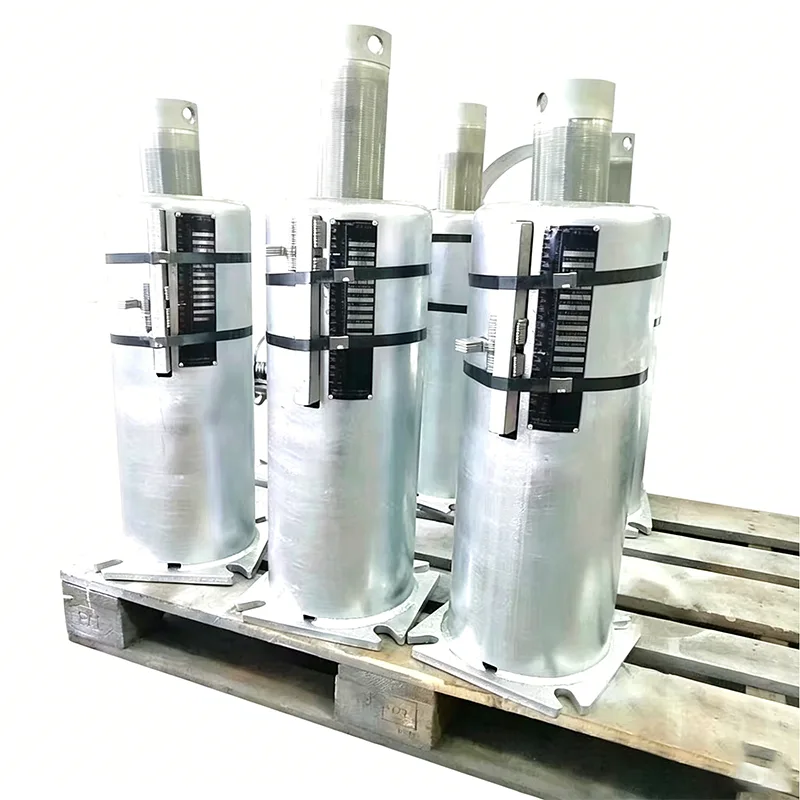

Цахилгаан станцын пүршний тулгуурууд

Янжоу Тяньшүн дамжуулах хоолойн технологийн ХХК нь дамжуулах хоолойн тулгуур/өлгүүр, цахилгаан станцыг дэмжих шийдлүүдийн чиглэлээр 14 жилийн туршлага дээр үндэслэн дулааны эрчим хүч, цөмийн эрчим хүч, хосолсон циклийн цахилгаан станцуудад цахилгаан станцын булгийн тулгууруудыг нийлүүлдэг. Эдгээр бүтээгдэхүүн нь бойлер, уурын турбин зэрэг үндсэн тоног төхөөрөмжийн чухал интерфэйсүүдийг хамгаалж, өндөр температур, өндөр даралттай дамжуулах хоолой дахь дулааны шилжилт, стрессийн тархалтыг хянах зорилготой юм. Дараахь дэлгэрэнгүй мэдээлэл нь бүтээгдэхүүний онцлог, инженерийн давуу тал болон хэрэглээний тодорхой байршлыг хамарна.

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.

Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.

Бүтээгдэхүүн нь эрчим хүч, нефть-химийн болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Бүтээгдэхүүний онцлог

Цахилгаан станцын пүршний тулгуурууд нь дамжуулах хоолойн стрессийн шинжилгээний үр дүнд үндэслэн захиалгаар бүтээгдсэн бөгөөд үндсэн шинж чанар нь ачааллыг хадгалах, нүүлгэн шилжүүлэлтэд дасан зохицох чадвар, урт хугацааны үйл ажиллагааны тогтвортой байдалд чиглэгддэг.

Ачаалал нүүлгэн шилжүүлэх механизм: Хувьсах пүршний гогцоо/тусламж, байнгын хүчний пүршний гогцоо/тусламж гэсэн хоёр хувилбартай. Хувьсах пүршний нэгжүүд нь шугаман хөшүүн чанар бүхий ачааллыг зөөдөг бол тогтмол хүчний нэгжүүд нь бүх ажлын цохилтын туршид бараг тогтмол дэмжих хүчийг өгдөг бөгөөд хазайлтыг 5% дотор удирдаж, хэлбэлзэх тулгуур хүчний улмаас дамжуулах хоолой дахь нэмэлт ачааллыг арилгадаг.

Материал ба температурын нийцтэй байдал: Пүршний элементүүд нь 60Si2Mn ба 50CrVA зэрэг хайлштай пүршний гангаар хийгдсэн. Бүтцийн эд ангиудыг нүүрстөрөгчийн ган, халуунд тэсвэртэй хайлш ган эсвэл зэвэрдэггүй гангаар хийж болно. Ашиглалтын нийт зөвшөөрөгдөх температурын хүрээ нь -196°С-аас +650°C-ийг хамарч, бага температурт тэжээлийн уснаас өндөр температурт гол уур хүртэл дамжуулах хоолойн бүх шаардлагад нийцдэг.

Суурилуулалт, ашиглалтанд оруулах загвар: Тулгуур/өлгүүр тус бүр нь суурилуулах түгжих зүү, ачаа нүүлгэн шилжүүлэх самбараар тоноглогдсон. Ажлыг идэвхжүүлэхийн тулд хүйтэн горимд суурилуулсны дараа түгжих зүүг авахад хангалттай. Нэрийн хуудасны өгөгдөл нь загвар дугаар болон урьдчилан тохируулсан ачааллыг газар дээр нь шалгахад тус дөхөм болж, ашиглалтад оруулах хугацааг эрс багасгадаг.

Өрөөн доторх иж бүрэн туршилт: Пүршний хөшүүн чанар, шахалтын хазайлт, гадаргуугийн бүрэх зузаан зэрэг бүх туршилтыг үйлдвэрлэлийн багцын тогтвортой гүйцэтгэлийг хангахын тулд манай лабораторид хийдэг. Ачаалахаас өмнө нэгж бүр хөшүүн байдлын муруйн бичлэг бүхий гурван бүтэн шахалтын циклд ордог.

Эдгээр дизайны онцлогуудын тусламжтайгаар цахилгаан станцын булгийн тулгуур нь шугаман дулааны тэлэлт ба тасралтгүй чичиргээний хосолсон нөхцөлд шугам хоолойн системийг урьдчилан тодорхойлсон өндрийг хадгалж, төлөвлөгдөөгүй унтрах магадлалыг бууруулдаг.

Инженерийн давуу тал

Цахилгаан станцын шугам хоолойн дизайнд цэвэр хатуу тулгуур эсвэл хоолойн хавчаар бэхэлгээтэй харьцуулахад уян тулгуурын шийдлүүд нь стрессийн хяналт, тоног төхөөрөмжийн хамгаалалт, суурилуулалтын дасан зохицох чадварыг шууд сайжруулдаг. Цахилгаан станцын булгийн тулгуурын инженерийн үнэ цэнийг дараахь зүйлд тусгасан болно.

Дулааны нүүлгэн шилжүүлэлтийн үр дүнтэй нөхөн олговор: Хатуу тулгуур нь дамжуулах хоолойн дулааны тэлэлтийг шингээж чадахгүй бөгөөд энэ нь ихэвчлэн хоолойн системийг холбох, тулгуурыг буулгах эсвэл хэт ачаалахад хүргэдэг. Уян дүүжлүүр/тусламжууд нь дамжуулах хоолой шилжиж байх үед ачааллыг шугаман эсвэл тогтмол зөөвөрлөж, ASME B31.1 зэрэг кодоор заасан зөвшөөрөгдөх хязгаарт хүчдэлийн түвшинг хадгалдаг.

Үндсэн тоног төхөөрөмжийн интерфэйс дэх хүч ба моментийг бууруулсан: Бойлерийн толгой ба турбины уурын оролт нь хүч, моментуудад маш мэдрэмтгий байдаг. Пүршний гогцоо/тусламжаар тохируулсны дараа интерфэйсийн түлхэлт мэдэгдэхүйц буурч, гагнуурын хагарал, фланц гоожихоос сэргийлнэ. Энэ нь турбины яндан, гол уурын хавхлага болон бусад тоног төхөөрөмжийн засвар үйлчилгээний хугацааг уртасгах чухал арга хэмжээ юм.

Чичиргээ дамжуулалтыг дарах: Цахилгаан станцын шугам хоолой нь өндөр хурдтай уур эсвэл хоёр фазын урсгалын нөхцөлд чичиргээнд өртөмтгий байдаг. Пүршний тулгуур системүүд нь уян элементүүдээр дамжуулж тулгуурын хөшүүн байдлыг оновчтой хэмжээнд тохируулж, дампууруулагчтай хослуулснаар бүтцийн ядаргаа үүсэхээс сэргийлж чичиргээний энергийг үр дүнтэй арилгадаг.

Газар дээр нь суурилуулах өгөөмөр хүлцэл: Пүршний гогцоонууд нь тодорхой өндрийн хязгаарт нарийн тохируулга хийх боломжийг олгодог бөгөөд энэ нь иргэний суурийн хазайлт, хүйтэн төлөвт дамжуулах хоолойн суурилуулалтыг нөхдөг. Тогтмол хүчний пүршний нэгжүүд нь ихэвчлэн гидравлик эсвэл шураг бүхий нэмэлт тохируулагч төхөөрөмжөөр тоноглогдсон байдаг.

Урт хугацааны үйл ажиллагаа ба тайвшруулах үйлчилгээ: Тайвшруулахгүй пүршний загвар, зэврэлтэнд тэсвэртэй гадаргуугийн боловсруулалт (халуун цайрдах, Дакромет гэх мэт) тул тулгуур хүчний доройтол хамгийн бага. Хилийн чанад дахь төслүүдийн дараагийн захиалгын 70 гаруй хувь нь давтан үйлчлүүлэгчдээс ирдэг бөгөөд энэ нь манай дэмжлэг үзүүлэх бүтээгдэхүүний урт хугацааны найдвартай байдлыг тодорхой хэмжээгээр илэрхийлдэг.

Бүтээгдэхүүний хэрэглээ

Цахилгаан станцын пүршний тулгуурыг голчлон цахилгаан станцын уурын усны эргэлт ба өндөр температурт утааны хийн системийн чухал байрлалд суурилуулсан. Дамппер, хатуу тулгуур болон бусад эд ангиудтай хослуулан тэдгээр нь дамжуулах хоолойн уян хатан хязгаарлалтын системийг бүрдүүлдэг.

Бойлерийн талбай: Уурын гол шугам хоолой, халуун, хүйтэн дулаан дамжуулах хоолой, хэт халаагчийн гаралтын суваг зэрэгт ашигладаг. Бойлерийн их бие, холбох шугам хоолойн босоо болон хэвтээ дулааны шилжилтийг шингээж, толгойн хошууны холболтод хэт ачаалал өгөхөөс сэргийлж, гагнуурын хагарал үүсэх эрсдлийг бууруулдаг.

Турбины талбай: Уурын гол хоолой, өндөр температурт дахин халаах уурын хоолой, өндөр даралтын тойруу дамжуулах хоолойд суурилуулсан. Нарийвчилсан дэмжлэгээр турбины интерфэйсүүдэд дамжих хүч, моментийг хязгаарлаж, босоо амны тохируулгын нарийвчлалыг баталгаажуулж, турбины бүрхүүлд чичиргээний нөлөөллийг бууруулдаг.

Өндөр даралтын тэжээлийн усны систем: Өндөр даралтын тэжээлийн ус дамжуулах хоолой болон ус зайлуулах шугам хоолойд пүршний гогцоо/тэмдэглэгээ нь температурын өөрчлөлтөд дасан зохицохын зэрэгцээ хүнд даацын шугам хоолойг дэмжиж, дамжуулах хоолойн налууг барьж, шилжилтийн хязгаарлалтаас үүдэлтэй хөндий, усны алхтай холбоотой асуудлаас зайлсхийх болно.

Утааны хий ба хүхэргүйжүүлэх/цүхгүйжүүлэх систем: Том диаметртэй утааны хий/агаарын суваг, GGH оролт/гаралтын суваг, хүхэргүйжүүлэх цамхагийн холболтын сувагт зориулагдсан. Эдгээр нимгэн ханатай бүтэц нь дулааны тэлэлт ихтэй байдаг. Хаврын тулгуурууд нь энэ шилжилтийг нөхөж, фланцын холболтын ачааллыг бууруулж, яндангийн хийн системийг бүхэлд нь хамгаалахын тулд өргөтгөлийн холболттой хамт ажилладаг.

Цөмийн эрчим хүчний уламжлалт арал: Хоёрдогч хэлхээний гол уур, гол тэжээлийн ус болон бусад дамжуулах хоолойд ашигладаг. Цөмийн эрчим хүчний тогтвортой байдлын хяналтын шаардлагуудыг хангаж, материалын чанарын гэрчилгээ, туслах функцийн мэргэшлийн тайлангуудыг бүрэн хангадаг.

Чанарын баталгаа ба үйлдвэрийн чадвар

Жянсу муж дахь манай үйлдвэр нь бүрэн автомат хөөрөг үйлдвэрлэх шугам, CNC зүсэх болон гагнуурын систем, үл эвдэх туршилтын (NDT) баталгаажуулсан багаар тоноглогдсон. Цахилгаан станцын булгийн тулгуур нь түүхий пүршний утас орж ирэхээс эхлээд эцсийн бүтээгдэхүүн нийлүүлэх хүртэл дараах хяналтын цэгүүдэд хатуу хяналт тавьдаг: түүхий эдийн дулааны тоо, физик/химийн тайланг шалгах, хаврын дулааны боловсруулалтын дараа хатуулаг, металл зүйн хяналт, бэлэн бүтээгдэхүүний хатуулгийн бүрэн цохилт, гадаргуугийн бүрээсийн зузаан, наалдамхай чанарыг шалгах.

Манай чанарын удирдлагын тогтолцоо ISO 9001:2015 стандартын гэрчилгээтэй бөгөөд бүх бүтээгдэхүүн нь ASME, CE, API зэрэг олон улсын стандартад нийцдэг. Төслийн шаардлагын дагуу хүлээн авах бүрэн баримт бичгийг гаргаж болно.

Инженерийн дэмжлэг ба үйлчилгээ

Дэлхийн 45 гаруй оронд дамжуулах хоолойн тоног төхөөрөмж нийлүүлж байсан туршлагадаа тулгуурлан бид цахилгаан станцын пүршний багц бүрийг иж бүрэн сонгох, суурилуулах, урт хугацааны техникийн дэмжлэг үзүүлдэг.

▶  Сонголтын тооцоо: Дамжуулах хоолойн стрессийн шинжилгээний тайланг хүлээн авч, тохирох тулгуур/өлгүүрийн төрөл, пүршний тогтмол хэмжээ болон суурилуулах өндрийг санал болгоно.

▶  Шуурхай хариу: Борлуулалтын өмнөх техникийн лавлагаа болон үнийн саналд ажлын нэг өдрийн дотор хариу өгнө.

▶  Газар дээрх хяналт ба гэрчлэх: Туршилтын үйл явцын талаар үйлчлүүлэгч эсвэл гуравдагч этгээдийг газар дээр нь гэрчлүүлэхэд дэмжлэг үзүүлэх.

▶  Суулгах, ашиглалтад оруулах заавар: Суурилуулалтын нарийвчилсан гарын авлага, хүйтэн төлөвийг тохируулах зөвлөмжийг өгөх ба шаардлагатай үед алсаас видео тусламж авах боломжтой.

▶  Сэлбэг хэрэгслийн үйлчилгээ: Үйлдвэрлэлийн багц бүрийн пүршний тохируулгын бүртгэлийг хөтөлж, орлуулах пүршний угсралтыг хурдан шуурхай нийлүүлэх боломжтой.

Тодорхой төслүүдийн цахилгаан станцын хаврын дэмжлэгийн тохиргооны шийдлүүдийн талаар ярилцах эсвэл холбогдох төслийн лавлагаа авахыг хүсвэл манай техникийн борлуулалтын багтай холбогдоно уу. Бид стандарт загваруудын жагсаалтаас илүүтэй ажлын бодит нөхцөл дээр тулгуурлан ачааллын нүүлгэн шилжүүлэлтийн тооцооны нарийвчилсан хуудас, санал болгож буй схемүүдийг өгч, дамжуулах хоолойн аюулгүй ажиллагааг хангахын зэрэгцээ худалдан авалтын нийт зардлыг хянахад туслах болно.
