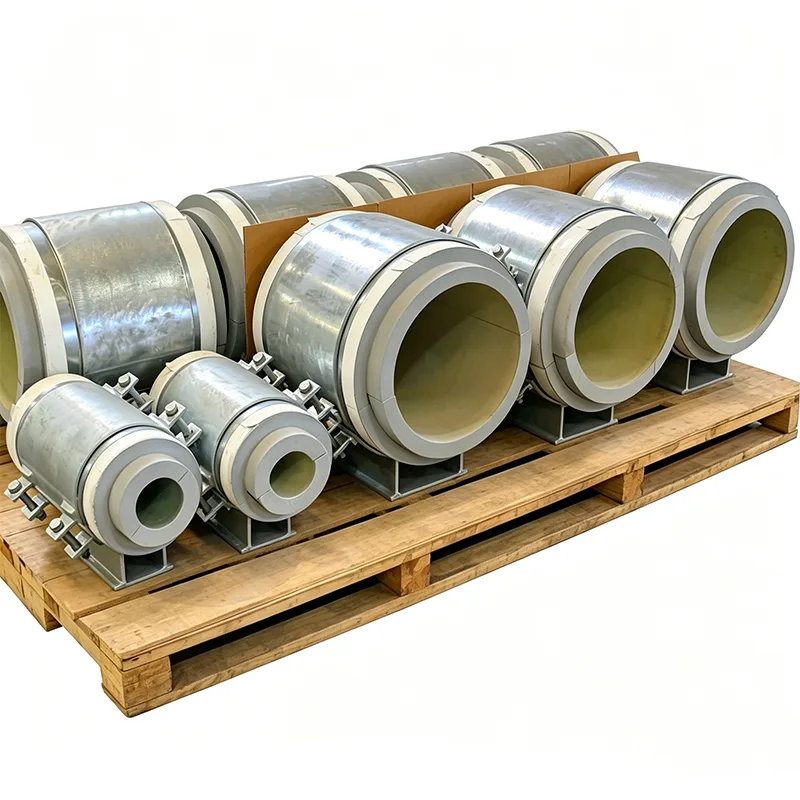

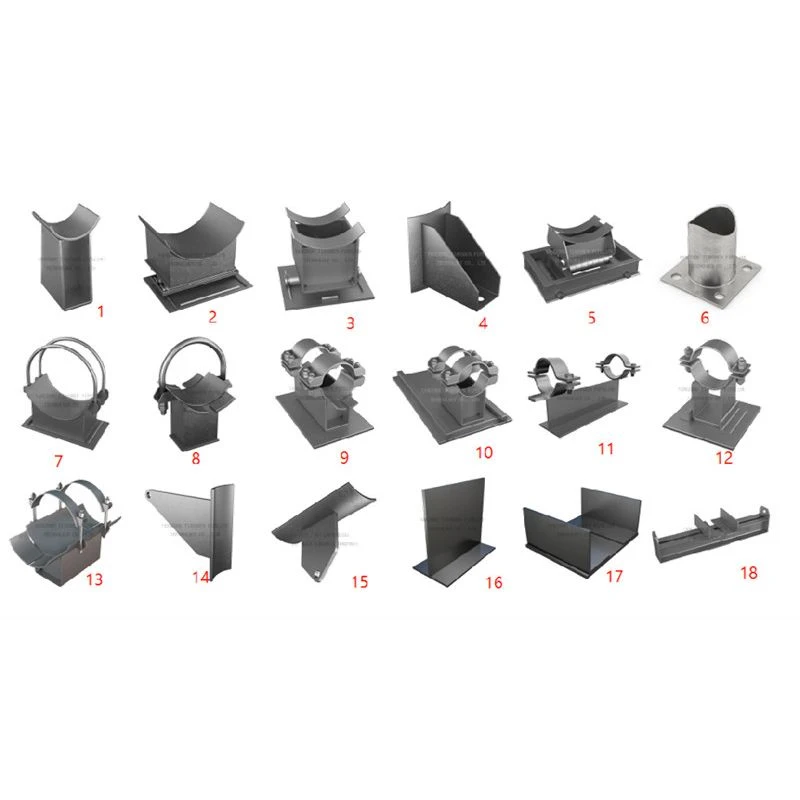

Хүйтэн гутлын тусгаарлагчтай хоолойн тулгуур

Хоолой нь тэгээс доош температурт зөөвөрлөгчийг зөөвөрлөхөд тулгуур бүтэцтэй металл-металл контакт бүр нь дулааны богино холболт болдог. Хүйтэн нь гангаар дамжин өнгөрч, тулгуур цацрагийг хөргөж, чийгийг агаараас гаргаж авдаг. Үүний үр дүнд хоолойд ямар нэгэн эвдрэлийн шинж тэмдэг илрэхээс өмнө бүтэц дээр мөс, дуслын ус, зэврэлт үүсдэг. Хүйтэн гутал нь үйл явдлын гинжин хэлхээг эх сурвалж дээр зогсоодог.

Yangzhou Tianshun-д бид 2012 оноос хойш этилен терминал, аммиакийн хөргөлтийн үйлдвэр, хөргөсөн усны сүлжээ, LNG савны хоёрдогч агуулах зэрэгт зориулж хүйтэн гутлын тусгаарлагчтай хоолойн тулгуур үйлдвэрлэж байна. Ажиллах зарчим өөрчлөгдөөгүй: хүйтэн хоолой ба дулаан гангийн хооронд дулаанд тэсвэртэй, гэхдээ бүтцийн хувьд хатуу блок хийнэ. Инженерийн сорилт бол таван жил ажиллах хүйтэн гутлын гутлын гутлын ялгаа нь гутлын гутлын гутлын ялгаа нь уг блокыг хэрхэн хадгалах, битүүмжлэх, хүйтэн үйлчилгээний тодорхой нөхцөлд нийцүүлэх явдал юм.

Параметрийн хүснэгт	Жишээ
Дэмжлэгийн төрөл	Хатуу, Пүрш, Роллер, Гулсах
Хоолойн хэмжээ (NPS/DN)	1/2"-ээс 60" (DN15 - DN1500)
Материалын стандарт	ASTM A36, SS304, SS316, A105
Дизайн стандарт	MSS SP-58, ASME B31.1
Макс. Дизайн ачаалал	1000 кН хүртэл
Температурын хүрээ	-29 хэмээс +650 хэм хүртэл
Гадаргуугийн хамгаалалт	Халуун цайрдсан (HDG), эпокси
Хавчих хэв маяг	Хоёр боолт, гурван боолт, U боолт
Тусгаарлалтын төрөл	Халуун тусгаарлагч / Хүйтэн тусгаарлагч (Криоген)

Хүйтэн гутал нь дулааны замыг хэрхэн тасалдаг вэ

Хүйтэн хоолой нь контуртай төмөр өлгий дотор байрладаг боловч өлгийн ганд шууд хүрдэггүй. Үүний оронд өндөр нягтралтай тусгаарлагч блок нь хоолойн жинг үүрдэг. Энэ блок нь зөвхөн дулаан дамжилтын чанараараа төдийгүй хамгийн бага ажиллагааны температурт шахалтын бат бөх чанараараа сонгогддог. -196°С хүртэлх ихэнх хэрэглээний хувьд бид үүрэн шил эсвэл өндөр нягтралтай PIR ашигладаг. Блок нь хоолойны гадна диаметрийг нэг нүүрэн дээр, гутлын суурийн хавтанг нөгөө талд нь тааруулж, гадаргуу дээр бүрэн хүрэлцэх, цэгийг ачаалахгүй байхаар боловсруулдаг.

Хүйтэн гутлын дулаалгатай хоолойны хажуугийн хана нь тусгаарлах блокийг дөрвөн талаас нь хаадаг. Энэ нь хоёр зүйлийг хийдэг: хоолойн хажуугийн хөдөлгөөний дор блок шилжихээс сэргийлж, тусгаарлагчийг механик гэмтлээс хамгаална. Блокны доор байрлах ган суурь хавтан нь уг байгууламжид хүрэх цорын ганц ачааны зам бөгөөд блок нь тасралтгүй цул давхарга тул метал-хоолойн шууд дамжуулах зам байхгүй - хүйтэн гүүр эвдэрсэн.

Удаан хугацааны туршид чийгийг гадагшлуулахгүй байх

Хүйтэн хоолой дээр уурын саад дахь аливаа цоорхой нь конденсацийн цэг болдог. Ус хуримтлагдаж, хөлдөж, өргөжиж, эцэст нь дулаалгыг дотроос нь устгадаг. Манай хүйтэн гутлын загвар нь үүнийг гурван аргаар шийддэг.

Тусгаарлагч блок нь өөрөө хаалттай эстэй, гадна хантааз гэмтсэн ч усны уур маш бага нэвчих чадвартай.

Бид гутлын биеийн эргэн тойронд тасралтгүй металл хүрэмний профайлыг өгдөг. Хоолойн дулаалга дээр суурилуулсан уурын саадыг энэ хүрэм рүү шууд наалдамхай эсвэл туузаар битүүмжилж, эвдэрсэн дугтуйг үүсгэж болно.

Гаднах суурилуулалт эсвэл угаалгын талбайн хувьд бид гутлын хажуугийн хана ба хоолойны тусгаарлах хүрэм хооронд уян хатан чигжээс түрхэж, хоёрдогч чийгийн саадыг нэмж өгдөг.

Бага температурт тэсвэртэй материал

Хүйтэн гутлын бүтцийн ган хэсгүүд нь хүйтэн үед хэврэг болж болохгүй. Стандарт бүтцийн нүүрстөрөгчийн ган нь хөлдөхөөс хамаагүй өндөр ховилын бат бөх чанараа алддаг. Хүйтэн гутлын их бие, суурь хавтангийн хувьд бид дараахь зүйлийг ашигладаг.

Бага температурт нүүрстөрөгчийн ган (ASTM A350 LF2 эсвэл түүнтэй адилтгах) -46 ° C хүртэл үйлчилгээнд зориулагдсан.

Аустенит зэвэрдэггүй ган (304L, 316L) -196 ° C хүртэл криоген хэрэглээнд зориулагдсан бөгөөд нүүрстөрөгчийн ган хэврэг байх болно.

Бүх даацын ган нь EN 10204 Type 3.1 гэрчилгээний дизайны хамгийн бага температурт Charpy-ийн цохилтын туршилтын утгыг агуулдаг. Боолт нь A320 L7 буюу зэвэрдэггүй, биеийн материалд тохируулан сонгосон.

Хүйтэн агшилтыг зохицуулах

Хүйтэн хоолой гэрээ байгуулдаг. Орчноос -162°С хүртэл хөргөх 20 метрийн зэвэрдэггүй ган шугам нь 30 гаруй миллиметрээр багасдаг. Хэрэв хүйтэн гутал нь бүтцэд хатуу бэхлэгдсэн бол энэ хөдөлгөөн нь хоолойн хананд тэнхлэгийн ачаалал хэлбэрээр шилждэг. Бид үүнийг хүйтэн гутлын сууринд бага үрэлттэй гулсуур хавтанг нэгтгэх замаар зохицуулдаг. Өнгөлсөн зэвэрдэггүй ган хуудсыг тусгаарлагч блокийн доод талд эсвэл суурийн хавтангийн дээд талд нааж, эсрэг талын гадаргуу дээр PTFE буюу бал чулуугаар шингээсэн дэвсгэрийг наасан байна. Дараа нь дулааны эвдрэлийг хадгалахын зэрэгцээ гутал нь хоолойгоор гулсаж болно. Гулсуурын гадаргуу нь аюулгүй байдлын хязгаартай, хүйтнээс хүрээлэн буй орчны бүрэн аяллыг хангахын тулд хэмжээтэй байна.

Таны хүйтэн гутлын захиалгад юу ирдэг вэ

Бидний тээвэрлэж буй хүйтэн гутлын дулаалгатай хоолой бүрийг EPC шалгалтын шаардлагыг хангасан баримт бичгийн багцаар хангадаг.

EN 10204 Бүх ган эд ангиудын төрөл 3.1, бага температурт нөлөөллийн туршилтын тайлантай.

Хүйтэн тооцооны температурт дулаан дамжуулалт ба шахалтын бат бэхийг харуулсан тусгаарлагч блокийн мэдээллийн хуудас.

Блокны зузаан, гутлын офсет (хэрэв байгаа бол), суурь хавтангийн хэмжээсийг баталгаажуулсан хэмжээст тайлангууд.

Боломжтой бол үрэлтийн туршилтын гэрчилгээний гулсуур хавтангийн коэффициент.

Хэрэглээ

Терминал болон шингэрүүлэх үйлдвэрт LNG болон NGL дамжуулах хоолойн тулгуурууд

Этилен, пропилен, шингэн аммиак хадгалах, дамжуулах шугам

Дүүргийн хөргөлтийн болон дата төвүүдийн хөргөсөн ус, давсны уусмалын хоолойн тавиурууд

Хүнсний үйлдвэр, хүйтэн агуулахын хөргөлтийн шугам

Агаар тусгаарлах төхөөрөмж дэх криоген хоолойн галерей

Тианшун яагаад хүйтэн гутал өмсдөг вэ?

Хүйтэн гутал бол асар том нөлөө бүхий жижиг бүрэлдэхүүн хэсэг юм. Хэрэв энэ нь бүтэлгүйтсэн бол дулаалгын систем бүхэлдээ эвдэрч, үүссэн мөс нь хоолойн тавиурыг хэт ачаалж болно. Манай инженерүүд стандарт блок сонгохгүй бөгөөд энэ нь тохирох болно гэж найдаж байна - тэд таны хоолойн хэмжээ, дулаалгын үзүүлэлт, дизайн температур, бүтцийн ачааллыг нягтлан шалгаж, дараа нь дулаалгын дугтуйг хадгалах боломжтой гутлыг тохируулдаг. Манай үйлчлүүлэгчдийн 70 гаруй хувь нь давтан захиалга өгдөг, учир нь тэд хүлээн авсан хүйтэн гутал нь эхний хөргөлтөөс сүүлчийнх хүртэл тооцоолсон байдлаар ажиллана гэдгийг мэддэг.

Түгээмэл асуултууд

А: Таны хүйтэн гутал ямар температурыг тэсвэрлэх чадвартай вэ?

Х: LNG болон шингэн азотын хувьд -196°С хүртэл буурна. Шингэн гелийн хувьд бид тусгай материал ашигладаг - манай багтай холбоо барина уу.

Асуулт: Та манай одоо байгаа дулаалгын техникийн үзүүлэлтүүд болон уурын саадтай таарч чадах уу?

Х: Тийм ээ. Бид дулаалгын блокыг таны хоолойны OD болон тусгаарлагчийн зузаанд тохируулан боловсруулдаг бөгөөд бид хантаазны битүүмжлэлийн интерфейсийг таны өнгөлгөөний төрлөөр тохируулах боломжтой.

Асуулт: Би тусдаа гулсуур хавтан суулгах шаардлагатай юу эсвэл гутал дотор суулгасан уу?

Х: Бид үйлдвэрлэлийн явцад гулсуур хавтанг нэгтгэж болно. Та дулааны завсарлага болон тэнхлэгийн хөдөлгөөнийг хоёуланг нь зохицуулдаг нэг угсралтыг авах болно.

А: Гутлын төмөр хэсэгт мөс үүсэхээс хэрхэн сэргийлэх вэ?

Хариулт: Хүйтэн ган гадаргуу нь гутлын их бие дээр тасралтгүй гүйдэг талбайн тусгаарлагч болон бүрээсээр орчны агаараас тусгаарлагдсан байдаг. Бид лацдан холболтын профайлыг хангадаг; сайтын багийнхан ирмэгийг битүүмжилдэг.

Аливаа бүтээгдэхүүн манай байгууламжийг орхихоос өмнө дотоод туршилтын хөтөлбөрийг бүрэн гүйцэд хийдэг

Бүтээгдэхүүн бүрийг тээвэрлэхээс өмнө дотоод туршилтын иж бүрэн программыг гүйцэтгэнэ. Хэмжээст болон харааны хяналт, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, шаардлагатай үед MT/PT үл эвдэх туршилт, ачааны шилжилтийн муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг нь энэ хөтөлбөрийн нэг хэсэг юм. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайланг (MTR) хангасан.

Анхаарна уу: Гэрийн туршилт нь ILAC-аар магадлан итгэмжлэгдсэн гуравдагч этгээдийн туршилттай адилгүй.

Гуравдагч этгээдийн гэрчлэгдсэн туршилт эсвэл лабораторийн шинжилгээ шаардлагатай бол үүнийг тусдаа нэмэлт үйлчилгээ болгон санал болгодог.

Гуравдагч этгээдийн хяналт шалгалтын үйлчилгээг тусад нь иш татсан

1. Материалын туршилт

Энэ ангилалд хамрагдах үйлчилгээнд химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилт орно.

2. Гагнуурын NDT

Санал болгож буй аргууд нь Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы сорил (UT), Рентген шинжилгээний (RT) юм.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруй нь энэхүү туршилтын нэг хэсэг юм.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бид яагаад бусдаас ялгардаг вэ?

LISEGA олон улсын хоолойг дэмжих систем нь бидний жишиг юм

Манай ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системийг LISEGA олон улсын хоолойг дэмжих системтэй харьцуулан хэмждэг.

Дотоодын ханган нийлүүлэгчийн стандарт загвараас гадна

Дотоодын стандарт үйлдвэрлэгч зөвхөн бүтээгдэхүүнээ нийлүүлдэг бол бид пүршний нэгж бүрт ачаа нүүлгэн шилжүүлэх муруйг оруулсан болно. Нэмж дурдахад бид гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн хяналт шалгалтад тусалж, хилийн чанад дахь төслүүдэд PE/CPE инженерийн баримт бичгийг шалгахад дэмжлэг үзүүлдэг.
