Өндөр тохируулгатай хоолойн гутлын дэмжлэг

Цаасан дээр хоолойн өндөр нь тогтмол тоо юм. Сайт дээр энэ нь ховор байдаг. Ган баганууд суурьшдаг. Суурь нь бага зэрэг өөрчлөгддөг. Хаврын шахалтыг дэмждэг стрессийн загвар нь урьдчилан таамаглаж байснаас их буюу бага байна. Хоолой нь насосны сорох цорго эсвэл компрессорын фланц дээр 10 мм хэт өндөр эсвэл 15 мм хэт доогуур байвал холболтыг хүчээр суулгах нь төхөөрөмж хэзээ ч хүлээж авахаар төлөвлөөгүй цорго ачааллыг үүсгэдэг. Энэ өндрийг зөв авч, зөв ​​байлгах хамгийн энгийн арга бол таны тохируулж болох хоолойтой гутал юм.

Бид 2012 оноос хойш Жянсу үйлдвэртээ өндрийг тохируулдаг хоолойн гутлын тулгуурыг үйлдвэрлэж байна. Загвар нь өөрөө төвөгтэй биш ч жин, дулааны хөдөлгөөн, чичиргээний үед найдвартай байрлалыг барихад чухал ач холбогдолтой юм. Манай тохируулдаг гутал яг одоо Зүүн өмнөд Азийн уурын толгой, Ойрхи Дорнод дахь хөргөсөн усны шугам, Хойд Америк дахь LNG хоолойн тавиурын дор үүнийг хийж байна.

Параметрийн хүснэгт	Жишээ

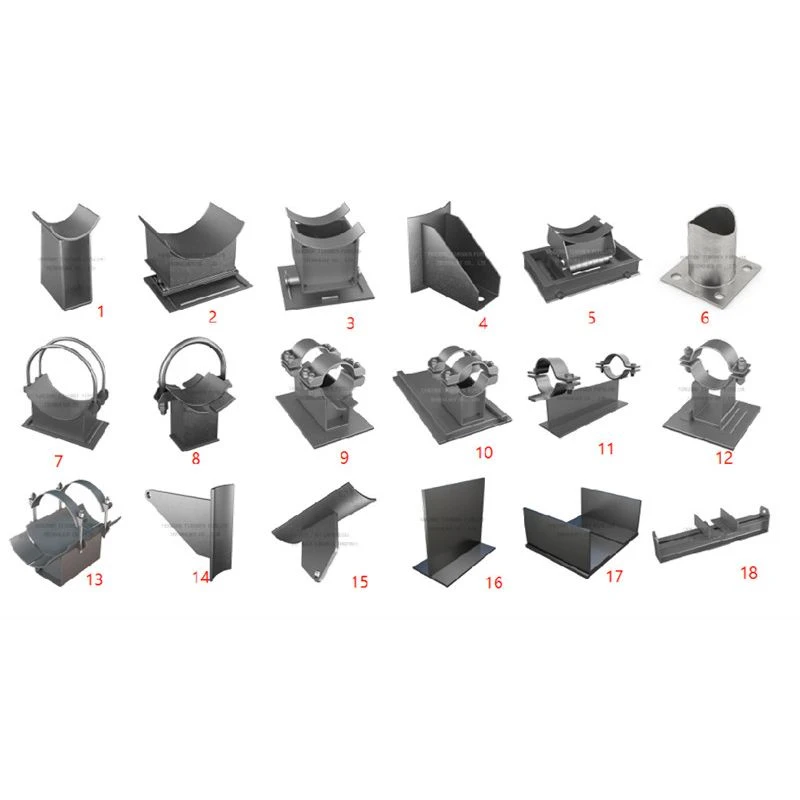

Дэмжлэгийн төрөл	Хатуу, Пүрш, Роллер, Гулсах
Хоолойн хэмжээ (NPS/DN)	1/2"-ээс 60" (DN15 - DN1500)
Материалын стандарт	ASTM A36, SS304, SS316, A105
Дизайн стандарт	MSS SP-58, ASME B31.1
Макс. Дизайн ачаалал	1000 кН хүртэл
Температурын хүрээ	-29 хэмээс +650 хэм хүртэл
Гадаргуугийн хамгаалалт	Халуун цайрдсан (HDG), эпокси
Хавчих хэв маяг	Хоёр боолт, гурван боолт, U боолт
Тусгаарлалтын төрөл	Халуун тусгаарлагч / Хүйтэн тусгаарлагч (Криоген)

Тохируулга хэрхэн ажилладаг вэ, яагаад энэ нь хэвээр байна вэ?

Угсралтын гол хэсэг нь хоолойн өлгий ба суурийн хавтангийн хооронд урсдаг урсгалтай иш юм. Тохируулах самарыг эргүүлснээр хоолойг нарийн алхамаар дээшлүүлж эсвэл доошлуулдаг. Өндөрийг тохируулсны дараа хоёр бие даасан түгжих механизм ажиллаж эхэлнэ.

Босоо ачааллын дор мөлхөхөөс сэргийлж, үндсэн их биеийг эргүүлсэн хүнд түгжигч самар.

Том хэмжээтэй бол поршен компрессор эсвэл өндөр урсгалтай хийн шугамын байнгын чичиргээний үед ч эргэлтийг механикаар хаадаг хоёрдогч түгжих шураг эсвэл хуваах хүзүүвч.

Гутал бүрийг тээвэрлэхээс өмнө үйлдвэрийн хүчин чадлаасаа 1.5 дахин их ачааллын туршилтанд оруулдаг. Урсгалтай эд ангиудыг дугуй туузаар хийдэг - урсгалтай саваагаар огтолдоггүй - тиймээс даацын утаснууд нь бүрэн профиль бөгөөд гулзайлтын үед стандарт ишийг хагарах стресс өргөгчөөс ангид байдаг.

Таны үйлчилгээнд тохирсон материалууд

Стандарт тохируулгатай гутал нь нүүрстөрөгчийн гангаар хийгдсэн бөгөөд анхдагч зэврэлтээс хамгаалах халуун цайрдсан байдаг. Идэмхий эсвэл угаадаг орчинд бид 304L эсвэл 316L-ийн зэвэрдэггүй хувилбаруудыг нийлүүлдэг. Утасны гадаргууг угсрах явцад хураахаас сэргийлэхийн тулд галын эсрэг бодисоор бүрсэн байдаг - энэ нь газар дээр нь эргүүлэх боломжгүй тохируулагч самарыг тохируулах боломжгүй болсон тул энэ нь чухал юм.

Хоолойн өндрийг тохируулах боломжтой гутлын тулгуур нь халуун эсвэл хүйтэн үед бид хоолойн өлгий болон тулгуур ишний хооронд даацын тусгаарлагч блок (PIR эсвэл үүрэн шил) нэгтгэдэг. Тусгаарлагчийн хэмжээ нь хоолойн дулаалгын зузаантай тохирч, уурын саадтай зам нь тасралтгүй хэвээр байна - хүйтэн толбо, конденсац байхгүй.

Хоолойн тохируулгатай гутал хаана ялгаатай байдаг

Цоргоны ачаалал нь үйлдвэрлэгчийн зөвшөөрөгдсөн дугтуй дотор байх ёстой насос, компрессорын сорох, зайлуулах хоолой.

Хоолойн тавиур нь хөрсний суулт эсвэл хөлдөлт ихтэй газарт тулгуурладаг.

Бойлерийн үлээлгэх хоолой, түлшний хий дамжуулах хоолой гэх мэт ус зайлуулах суваг эсвэл технологийн урсгалын хувьд нарийн налуу шаардлагатай шугамууд.

Түр зуурын тулгуураас ачааллыг шилжүүлсний дараа хүйтэн байрлалыг нарийн тохируулах шаардлагатай пүрштэй системүүд.

Одоо байгаа хоолойн өндөр нь шинэ чиглүүлэлттэй яг таарахгүй байгаа засвар, бэхэлгээ.

Зах зээл дээрх ихэнх тохируулгатай тулгуурууд нь хязгаарлагдмал аялалтай каталогийн бүтээгдэхүүнүүд эсвэл урт хугацаанд хүргэх бүрэн захиалгат хэсгүүд юм. Бид хоёрын хооронд суудаг: бид стандарт загварыг авч, өндрийн хүрээ, суурь хавтангийн хэмжээ эсвэл дулаалгын зузааныг таны төслийн тодорхойлолтод тохируулан өөрчлөх боломжтой - ихэвчлэн суурин гуталтай ижил хугацаанд. Манай инженерийн баг таны изометр болон дэмжлэгийн жагсаалтаас шууд ажилладаг бөгөөд бид зургийг дуусгахаас өмнө гидротуршилтын ачаалал, дизайн температур, хүлээгдэж буй хөдөлгөөний талаар асуух болно. Энэхүү шалгалтын түвшин нь энгийн тохируулгатай гутлыг ашиглалтанд оруулах үед дахин харах шаардлагагүй дэмжлэг болгон хувиргадаг.

Түгээмэл асуултууд

А: Та тохируулгын хүрээг хэр хэмжээгээр хангаж чадах вэ?

Х: Стандарт загварууд нь ±25 мм-ээс ±100 мм хүртэлх замыг санал болгодог. Илүү том хүрээ боломжтой - танд юу хэрэгтэй байгааг бидэнд хэлээрэй.

Асуулт: Чичиргээний дор тохиргоо ажиллах уу?

Х: Тийм ээ. Бид бүх хэмжээс дээр цоож самар, эргэлтээс хамгаалах механик функцийг ашигладаг. Цогцолборын ачаалалд тогтвортой байхын тулд угсрах үйлдвэрт туршилт хийсэн.

А: Хоолойг ачаалж байх үед гутлыг тохируулах боломжтой юу?

Хариулт: Бага зэргийн тайрах тохируулга нь ихэвчлэн жингийн дор хийгддэг. Илүү том засварын хувьд утаснуудыг хамгаалахын тулд эхлээд ачааллыг арилгахыг зөвлөж байна.

А: Та дулаалгатай хүйтэн эсвэл халуун хоолойн хувилбарыг санал болгож байна уу?

Х: Тийм ээ. Бид таны дулаалгын зузаантай тэнцэх хэмжээний даацын тусгаарлагч блокыг нэгтгэж, битүүмжилсэн уурын саадтай замтай.

Аливаа бүтээгдэхүүн манай байгууламжийг орхихоос өмнө дотоод туршилтын хөтөлбөрийг бүрэн гүйцэд хийдэг

Бүтээгдэхүүн бүрийг тээвэрлэхээс өмнө дотоод туршилтын иж бүрэн программыг гүйцэтгэнэ. Хэмжээст болон харааны хяналт, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, шаардлагатай үед MT/PT үл эвдэх туршилт, ачааны шилжилтийн муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг нь энэ хөтөлбөрийн нэг хэсэг юм. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайланг (MTR) хангасан.

Анхаарна уу: Гэрийн туршилт нь ILAC-аар магадлан итгэмжлэгдсэн гуравдагч этгээдийн туршилттай адилгүй.

Гуравдагч этгээдийн гэрчлэгдсэн туршилт эсвэл лабораторийн шинжилгээ шаардлагатай бол үүнийг тусдаа нэмэлт үйлчилгээ болгон санал болгодог.

Гуравдагч этгээдийн хяналт шалгалтын үйлчилгээг тусад нь иш татсан

1. Материалын туршилт

Энэ ангилалд хамрагдах үйлчилгээнд химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилт орно.

2. Гагнуурын NDT

Санал болгож буй аргууд нь Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы сорил (UT), Рентген шинжилгээний (RT) юм.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруй нь энэхүү туршилтын нэг хэсэг юм.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бид яагаад бусдаас ялгардаг вэ?

LISEGA олон улсын хоолойг дэмжих систем нь бидний жишиг юм

Манай ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системийг LISEGA олон улсын хоолойг дэмжих системтэй харьцуулан хэмждэг.

Дотоодын ханган нийлүүлэгчийн стандарт загвараас гадна

Дотоодын стандарт үйлдвэрлэгч зөвхөн бүтээгдэхүүнээ нийлүүлдэг бол бид пүршний нэгж бүрт ачаа нүүлгэн шилжүүлэх муруйг оруулсан болно. Нэмж дурдахад бид гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн хяналт шалгалтад тусалж, хилийн чанад дахь төслүүдэд PE/CPE инженерийн баримт бичгийг шалгахад дэмжлэг үзүүлдэг.
