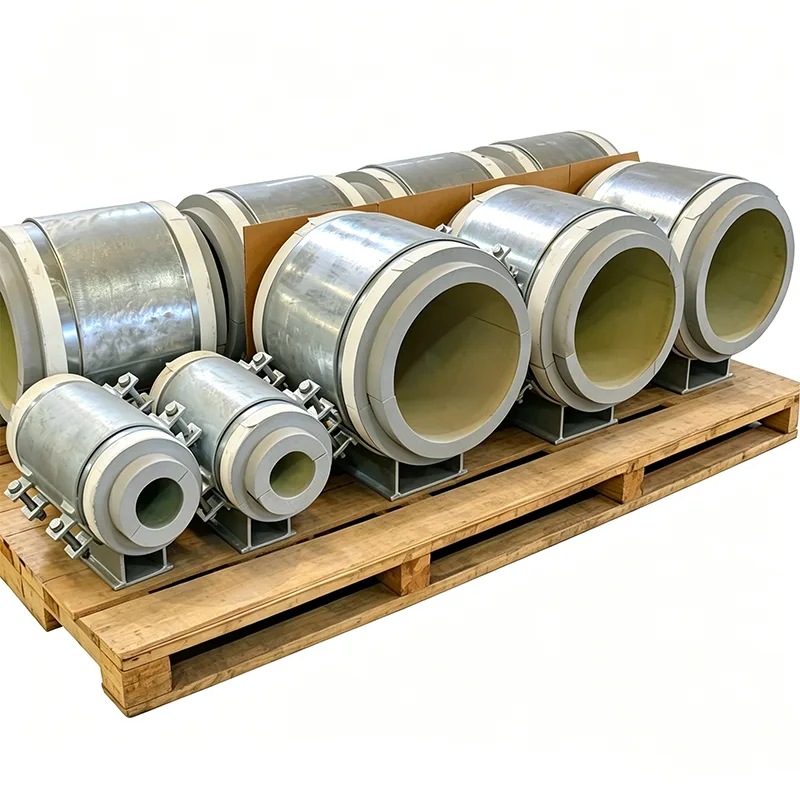

Тусгаарласан хоолойд зориулсан гутлын дэмжлэг

Тусгаарлагдсан хоолой дээр стандарт хоолойн гутал нь шийдэхээсээ илүү олон асуудал үүсгэдэг. Хэрэв гутлын ачааны зам нь тусгаарлагчийг таславал цаг хугацааны явцад тусгаарлагч нь бутлагдана. Энэ буталсан хэсэг нь дулааныг дотогшоо эсвэл гадагшлуулж, хүйтэн гадаргуу дээр конденсац үүсгэж, тусгаарлагчийн дор зэврэлт үүсэх эхлэлийн цэг болдог. Засвар хийх нь тийм ч төвөгтэй биш юм - тусгаарлагдсан хоолойны зөв зохион бүтээсэн гутлын тулгуур нь даацын функцийг дулааны функцээс тусгаарладаг - гэхдээ нарийн ширийн зүйлийг зөв гаргахын тулд нарийн инженерчлэл шаарддаг.

Yangzhou Tianshun-д бид 2012 оноос хойш таван тивийн төслүүдэд зориулж дулаалгатай хоолойн гутал зохион бүтээж, үйлдвэрлэж байна. Бид дулааны нэмэгдэл бүр нь чухал байдаг дүүргийн хөргөлтийн шугам сүлжээ, нүцгэн металл гутал нь эрчим хүч зарцуулж, түлэгдэх аюул үүсгэдэг уурын шугам, мөн гуурсан хоолойн байгууламжид хүйтэн толбо үүсэхээс болж барилгын тулгуур эвдрэлд хүргэдэг. Аль ч тохиолдолд ижил шаардлага тавьдаг: тусгаарлагчийг тасралтгүй, уурын саадыг битүүмжлэхийн зэрэгцээ хоолойн жинг найдвартай авч явах.

Тусгаарласан хоолойн гутал хэрхэн ажилладаг вэ

Үндсэн санаа нь энгийн - хатуу, даацын тусгаарлагч блок нь хоолой болон металл тулгуурын өлгий хооронд байрладаг. Хоолой нь тусгаарлагч дээр тулгуурладаг, тусгаарлагч нь гутлын дотор сууж, металл гутал нь ачааллыг бүтцэд шилжүүлдэг. Гэхдээ уг блокыг хагарах, солих, тусгаарлах чадвараа алдахгүйгээр олон жилийн турш хоолойн хөдөлгөөн, дулааны эргэлтийг даван туулахын тулд дараахь зүйлийг хийх шаардлагатай.

Блокны материалыг температурын хязгаарт тохируулан сонгоно. Ойролцоогоор -50 хэм хүртэл хөргөсөн ус, хүйтэн үйлчилгээнд бид ихэвчлэн өндөр нягтралтай полиизоцианурат (PIR) эсвэл эсийн шилийг ашигладаг. 400°С ба түүнээс дээш температурт уурын болон халуун тосны шугамын хувьд бид кальцийн силикат эсвэл перлит дээр суурилсан материалыг ашигладаг. Гол шинж чанар нь дизайны температурт шахалтын бат бэх юм - өрөөний температурт байгаа зүйл нь 200 ° C-т зөөлөрч болно.

Тусгаарлагч блок нь бүрэн бүрхүүлтэй байна. Металл бэхэлгээний цагираг эсвэл гагнасан гутлын хажуугийн хана нь блокыг бүх талаас нь хүрээлж, хоолойн хажуугийн хөдөлгөөн, чичиргээний дор гарахаас сэргийлдэг. Блок нь тасралтгүй гагнуур бүхий ган суурь хавтан дээр суудаг тул дулаан тусгаарлалтыг тойрч гарах металаас хоолойд шууд дамжих зам байхгүй.

Уурын саадтай зам нь тасалдалгүй байхаар хийгдсэн. Хүйтэн хоолой дээр чийг орох нь дайсан юм. Бид гутлын загвар нь хоолойн дулаалга дээр суурилуулсан уурын хаалтыг гутлын дулаалгын блок эсвэл түүний төмөр хүрэм рүү тасралтгүй битүүмжлэх боломжийг олгодог бөгөөд чийгтэй агаар хүйтэн гадаргуу руу ороход ямар ч цоорхой байхгүй.

Сайтын бодит нөхцөл байдалд тохирсон дизайны уян хатан байдал

Бид дулаалгатай гутлыг бэлэн бүтээгдэхүүн гэж үздэггүй, учир нь хоёр дулаалгын техникийн үзүүлэлтүүд яг адилхан байдаггүй. Бид гутал бүрийг дараах байдлаар бүтээдэг.

Таны хоолойн диаметр ба тусгаарлагчийн зузаан (25 мм хөөсөн шил эсвэл 150 мм эрдэс хөвөн байна уу).

Хээрийн дулаалгын системийн төрөл - бид гутлын их биеийг тойруулан тохирох хоёрдогч тусгаарлагчийг урьдчилан зүсэж, талбайн өнгөлгөөг хялбаршуулсан өнгөлгөө хийх боломжтой.

Хоолойн хөдөлгөөний нөхцөл. Хэрэв хоолой гулсаж байвал бид PTFE эсвэл бал чулуугаар шингээсэн гулсуур хавтанг гутлын суурь дээр нэгтгэж, бага үрэлттэй гадаргууг зэвэрдэггүй ган даацын хуудастай холбож, тусгаарлагч блокыг зүсэх хүчнээс хамгаалж болно.

Гадна байгууламжид ус хуримтлагдахаас сэргийлж галд тэсвэртэй тусгаарлагч, металл эд ангиудын элэгдлийн эсрэг бүрээс эсвэл ус зайлуулах нүх зэрэг тусгай шаардлага.

Хүргэлт бүрээс юу авах

Tianshun дулаалгатай хоолойн гутлын захиалга нь таны байцаагчийн асуух бүх бичиг баримтыг агуулна.

EN 10204 Ган эд ангиудын 3.1 төрлийн гэрчилгээ.

Тусгаарлагч материалын өгөгдлийн хуудас нь тооцооны температурт шахалтын бат бэх ба дулаан дамжилтын утгууд.

Блокны зузаан, гутлын өндөр, суурь хавтангийн хэмжээсийг баталгаажуулсан хэмжээст шалгалтын тайлан.

Төслийн тодорхойлолтод шаардлагатай бол туршилтын гэрчилгээг ачаална уу.

Хэрэглээ

Дүүргийн хөргөлтийн үйлдвэр, дата төвүүдийн хөргөсөн ус, давсны уусмалын шугам хоолой

Аж үйлдвэрийн үйлдвэр, цахилгаан станцын уурын болон конденсат шугам

Хүйтэн толбо үүсэхээс зайлсхийх шаардлагатай LNG ба криоген шингэн дамжуулах хоолой

Хөргөгч, хүйтэн агуулах

Эрчим хүчний хэмнэлт, урт хугацааны засвар үйлчилгээний зардал чухал байдаг хоолойн тавиур дээр ажилладаг аливаа тусгаарлагдсан хоолой

Яагаад Тианшун гэж?

Бид хоолой холбох ерөнхий ханган нийлүүлэгч биш харин мэргэжлийн туслах үйлдвэрлэгч юм. Та бидэнд дамжуулах шугамын жагсаалт болон дулаалгын техникийн үзүүлэлтээ илгээх үед манай инженерийн баг гутал тус бүрийн ачааллыг шалгаж, дулаалгын материалын нийцтэй байдлыг баталгаажуулж, гутлын стандарт хэмжээ нь бэлэн бүтэцтэй тохирохгүй байгаа газрыг тэмдэглэнэ. Энэ түвшний шалгалт нь суулгах явцад биш, харин зургийн самбар дээр асуудал үүсгэдэг. Манай бизнесийн 70 гаруй хувь нь давтагддаг бөгөөд энэ нь анхны гидротуршилтаас эхлээд дизайны хугацаа дуустал яг л хүлээгдэж байсан шиг ажилладаг гутал нийлүүлсний шууд үр дүн юм.

Түгээмэл асуултууд

А: Та миний дулаалгын төрөл, зузааныг яг тааруулж чадах уу?

Х: Тийм ээ. Бид гутал болон даацын блокийн хэмжээг таны хоолойн диаметр, дулаалгын материал, тогтоосон зузаанд тохируулан ямар ч зөрүүгүйгээр хийдэг.

А: Та дулаалгын блокоор хангадаг уу эсвэл би үүнийг газар дээр нь суулгадаг уу?

Хариулт: Бид гутлыг дотор нь аль хэдийн холбосон, бүрээстэй даацын тусгаарлагч блокоор хангадаг. Ойролцоох хоёрдогч дулаалга, бүрээсийг ихэвчлэн газар дээр нь хийдэг, гэхдээ бид дулаалгын иж бүрдлийг урьдчилан хийж болно.

Асуулт: Метал гутлын их биеээр дулаан орохоос хэрхэн сэргийлэх вэ?

Х: Тусгаарлагч блок нь хоолой ба металл суурийн хооронд дулааны завсарлага үүсгэдэг. Гутлын хажуугийн хана нь хоолойд шууд холбогддоггүй тул дулаан тусгаарлалтыг тойрч гарах тасралтгүй металл зам байхгүй.

А: Хэрэв миний хоолой дулааны тэлэлтийн улмаас тэнхлэгийн дагуу хөдөлвөл яах вэ?

Хариулт: Бид гутлын суурь дээр PTFE эсвэл бал чулуун гулсуур хавтанг нэмж, дулаалгын блокыг тогтвортой байлгахын зэрэгцээ хоолойг хөдөлгөх боломжтой.

А: Эдгээр гутал ямар стандартад нийцдэг вэ?

Х: Ган хийц нь MSS SP-58 ба MSS SP-69 стандартын дагуу хийгддэг. Тусгаарлагч материалыг төслийн тусгай ASTM эсвэл EN стандартын дагуу нийлүүлдэг бөгөөд бид PED-ийн дагуу CE тэмдэглэгээний шаардлагыг хангаж чадна.
