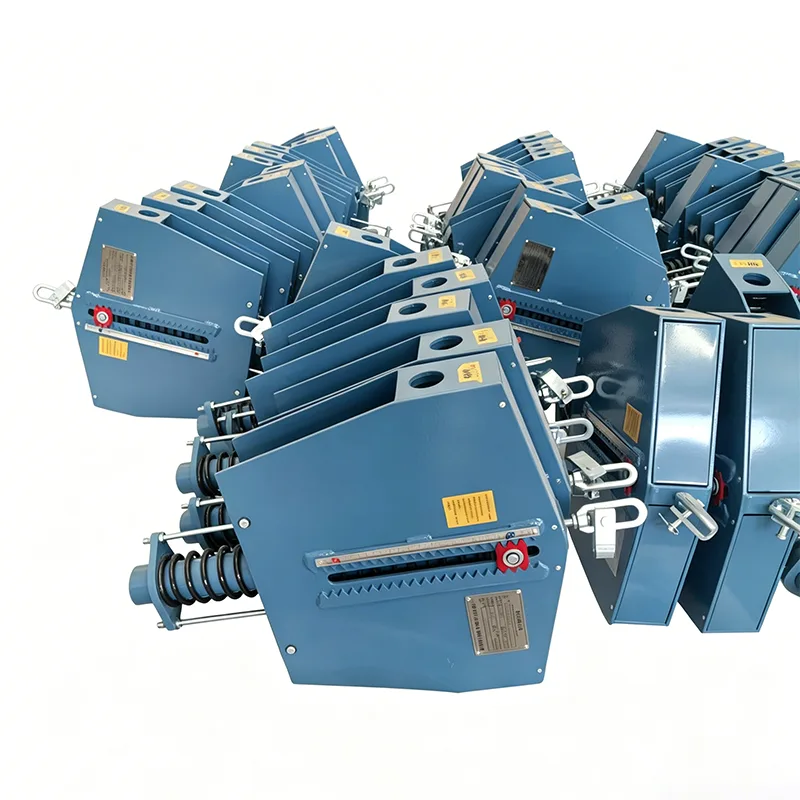

Хүнд даацын тогтмол пүршний өлгүүр

Yangzhou Tianshun Pipeline Technology Co., Ltd нь 2012 онд байгуулагдсан бөгөөд судалгаа, боловсруулалт, дамжуулах хоолойн туслах бүтээгдэхүүн үйлдвэрлэх чиглэлээр ажилладаг аж үйлдвэр, худалдааны нэгдсэн аж ахуйн нэгж юм. Өнгөрсөн 14 жилийн хугацаанд бид дэлхийн 40 гаруй оронд эрчим хүч, нефть химийн болон эрчим хүчний төслүүдэд үйлчилж, тогтвортой бүтээгдэхүүний чанараар үйлчлүүлэгчдийнхээ урт хугацааны итгэлийг хүлээсэн. Хүнд даацын тогтмол пүршний гогцоо нь их ачаалалтай, өндөр шаардлага бүхий ажлын нөхцөлд зориулагдсан манай тэргүүлэх бүтээгдэхүүн юм. Ажлын хүнд нөхцөлд дамжуулах хоолойг аюулгүй ажиллуулах найдвартай баталгааг хангахын тулд материал, бүтэц, технологийг системтэйгээр бэхжүүлсэн.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Хүнд даацын ажлын нөхцөл юу вэ? Яагаад тусгай өлгүүр хэрэгтэй вэ?

Томоохон аж үйлдвэрийн төслүүдэд дамжуулах хоолойн тусгай төрөл байдаг.

▶  Том диаметртэй зузаан ханатай шугам хоолой: DN600-аас дээш, ханын зузаан 20мм-ээс дээш

▶  Хүнд жинтэй дамжуулах хоолойн систем: Өргөх цэгт ногдох ачаалал 200кН-аас дээш, зарим нь 500кН-аас дээш

▶  Өндөр температур ба өндөр даралтын магистраль шугам хоолой: Цахилгаан станцын гол уур, боловсруулах нэгжийн өндөр температурт технологийн дамжуулах хоолой

▶  Урт дамжлагатай дамжуулах хоолой: Их хэмжээний төвлөрсөн ачаалал бүхий хоолойн галлерей дахь том зайтай хоолойн хэсгүүд

Хэрэв эдгээр хүнд даацын дамжуулах хоолойд ердийн тогтмол хүч бүхий гогцоо ашигладаг бол дараахь асуудал гарах магадлал өндөр байна.

▶  Бүрцний хэв гажилт ба хагарал: Ачаалал нь бүтцийн даацын хязгаараас хэтэрсэн байна

▶  Пүршний хөшүүн чанар хангалтгүй: Хэт шахалт, тогтмол хүчний шинж чанар алдагдах

▶  Зүүг огтлох гэмтэл: Холбох хэсгүүдийн хүч хангалтгүй

▶  Дүүжин бариулын суналтын хэв гажилт: Жижиг диаметртэй саваа, хэт ачааллын өргөтгөл

Хүнд даацын тогтмол пүршний гогцоо нь материал, бүтэц, технологийн бүх хэмжигдэхүүнээс системтэйгээр бэхжүүлсэн ийм ажлын нөхцөлд тусгайлан боловсруулсан хүчитгэсэн бүтээгдэхүүн юм.

Хүнд даацын эвдрэлийн тохиолдол ба сургамж

Салбарын статистик мэдээллээс харахад хүнд даацын ажлын нөхцөл нь дамжуулах хоолойн тулгуур эвдрэлийн ослын 60 гаруй хувийг эзэлдэг.

Тохиолдол 1: Цахилгаан станцын гол уурын хоолой

Асуудал: Энгийн тогтмол хүчний гогцоо, өргөх цэгийн ачаалал 280кНҮр дагавар: 3 жил ажилласны дараа бүрхүүлийн хажуугийн хавтан хагарч, шугам хоолой 120мм живсэн.Алдагдал: 15 хоног унтарсан засвар үйлчилгээ, 10 сая гаруй юанийн шууд алдагдал

Тохиолдол 2: Цэвэршүүлэх нэгжийн өндөр температурт дамжуулах хоолой

Асуудал: Өлгүүрийн голын диаметр хэтэрхий жижиг, өндөр температурт бат бэх буурсан Үр дагавар: Зүү тасархай хугарал, шугам хоолой унаснаар дунд зэргийн алдагдал Хичээл: Хүнд даацын гогцооны бат бөх чанарыг бодит ажлын нөхцлөөс хамааруулан тусад нь тооцох ёстой.

Тохиолдол 3: LNG терминалын хүйтэн хайрцаг дамжуулах хоолой

Асуудал: Бага температурт материал хэврэгшиж, энгийн Q235 бүрхүүл хагарсан Үр дагавар: Дамжуулах хоолойн шилжилт хяналтгүй, хүйтэн хайрцагны интерфейсийн фланц гоожиж Сайжруулалт: Хүнд даацын гогцоонууд нь бага температурт тэсвэртэй материалыг ашигладаг.

Yangzhou Tianshun Pipeline Technology нь салбарын 14 жилийн туршлагаараа ижил төстэй олон хүнд даацын дэмжлэгийн эвдрэлийг өөрчлөх төслийг хэрэгжүүлсэн бөгөөд хүнд даацын ажлын нөхцлийн онцлог, эрсдэлийг гүн гүнзгий ойлгодог.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Хүнд даацын хүчитгэсэн 7 загварын шинжилгээ

Өндөр бат бэх бүтцийн систем

Shell нь Q345B бага хайлштай өндөр бат бэх ган ашигладаг бөгөөд уналтын бат бэхийг 40%-иар нэмэгдүүлсэн.

Хажуугийн хавтангийн зузаан нь 50% -иар нэмэгдсэн, гагнуурыг залгахгүйгээр хавтанг бүхэлд нь огтлох

Төвлөрсөн стрессийг сарниулахын тулд доод талын бэхэлгээний хавирганы хавтангийн загвар

Том диаметртэй өндөр бат бэх холболт

Зүү нь 40Cr хайлштай бүтцийн ган, бөхөөж, дарагдсан, хүч чадал 80% -иар нэмэгдсэн

Зүү диаметр нь хамгийн их ачааллыг 5 дахин их аюулгүй байдлын хүчин зүйлээр бүтээгдсэн

Үрэлтийг багасгаж, тогтворжилтыг сайжруулах зорилгоор өөрөө тослох бутыг ашигласан

Олон хаврын зэрэгцээ технологи

Их хэмжээний ачаалалд зориулж 2-4 багц пүршийг зэрэгцээ, нэг пүршний ачааллыг боломжийн хүрээнд удирддаг

Хачирхалтай ачааллаас зайлсхийхийн тулд хаврын бүлгийн синхрон шахалтын загвар

Пүрш бүрийг тус тусад нь туршсан бөгөөд хазайлт ≤2% байна.

Хүчитгэсэн хөшүүргийн механизм

Хөшүүргийн гарны хөндлөн огтлол томорч, гулзайлтын модуль 100%-иар нэмэгдсэн

Орон нутгийн бутлахаас сэргийлж тулах цэг дээр өтгөрүүлсэн доторлогооны хавтан

Камерын гадаргуу өндөр давтамжтай унтарсан, HRC45-аас дээш хатуулаг, элэгдэлд тэсвэртэй байх хугацаа 3 дахин нэмэгдсэн

Өндөр нарийвчлалтай үйлдвэрлэлийн хяналт

CNC-ээр боловсруулсан гол нүхний байрлал, байрлалын нарийвчлал ±0.1мм

Хөшүүргийн моментийн харьцааны алдаа ±1% дотор хянагддаг

Хаврын шахалтыг нарийн тохируулсан, хүйтэн ачааллын хазайлт ≤3%

Гагнуурын чанарын төгс хяналт

Үндсэн даацын гагнуур нь бүрэн нэвтрэлтийн гагнуурын процессыг ашигладаг

100% хэт авианы шинжилгээ, JB/T 4730 II зэрэглэлийн шаардлагыг хангасан

Гагнуурын үлдэгдэл стрессийг арилгахын тулд гагнуурын дараах стрессийг арилгах эмчилгээ

Олон тооны аюулгүй байдлын хамгаалалт

Хэт харвалтын гэмтлээс урьдчилан сэргийлэхийн тулд дээд ба доод механик хязгаарыг тогтоосон

Хэт ачааллаас хамгаалах төхөөрөмж, хэвийн бус ачааллын үед анхааруулга өгөх

Суурилуулалт, тээвэрлэлтийн явцад булаг шанднаас хамгаалах зориулалттай нүүлгэн шилжүүлэх түгжих төхөөрөмж

Ачаалал нүүлгэн шилжүүлэлтийн гүйцэтгэлийн харьцуулалт

Дараахь хэмжсэн өгөгдөл (300 кН ачаалал, 200 мм нүүлгэн шилжүүлэх ажлын нөхцөл):

Хүнд даацын тогтмол пүршний гогцооны ачааллын бүрэн хазайлтыг ±4%-иар хянадаг нь үндэсний стандартын шаардлагаас хамаагүй илүү бөгөөд дамжуулах хоолой, тоног төхөөрөмжийн аюулгүй байдлыг үр дүнтэй хамгаалдаг.

Манай хүнд даацын бүтээгдэхүүний баталгаажуулалтын систем

Хүнд даацын тогтмол пүршний өлгүүр бүрийг хүргэхээс өмнө дараах баталгаажуулалтыг хийх ёстой.

Ирж буй материалын үзлэг

Ган хавтан ба дугуй баарны материалын гэрчилгээний баталгаажуулалт

Пүршний гангийн хатуулаг ба найрлагын дахин шалгалт

Гагнуурын материалын нийцтэй байдлыг шалгах

Үйлдвэрлэлийн процессын хяналт

CNC боловсруулах хэмжээсийн CMM шалгалт

Гагнуурын UT туршилт

Пүршний бүлгийн ачаалал-шилжилтийн муруйн туршилт

Машины үйлдвэрийн бүрэн туршилт

100% бүрэн цус харвалтын ачааллын туршилт, 20 хэмжих цэгийн өгөгдлийг бүртгэх

Тогтвортой байдлын тооцоо, шаардлага хангаагүй бүтээгдэхүүний дахин боловсруулалт

Түгжих төхөөрөмж ба хязгаарлах төхөөрөмжийн үйл ажиллагааны туршилт

Шилжилтийн үзүүлэлтийн тохируулга

Үйлдвэрийн баримт бичиг

Материалын чанарыг баталгаажуулах баримт бичиг

Гагнуурын шалгалтын тайлан

Хаврын туршилтын тайлан

Машины ачаа нүүлгэн шилжүүлэлтийн бүрэн туршилтын муруй

Бүтээгдэхүүний мэргэшлийн гэрчилгээ, суурилуулах гарын авлага

Хүнд даацын хэрэглээний ердийн хувилбарууд

Төслийн хүргэлт, үйлчилгээ

Хүнд даацын төслүүдэд зориулсан онцгой үйлчилгээний процесс

1. Техникийн залгах: Мэргэжлийн инженерүүд ачаалал, шилжилт хөдөлгөөн, орон зайн шаардлагыг баталгаажуулахын тулд дамжуулах хоолойн стрессийн шинжээчидтэй холбогддог.

2.Схем дизайн: Тусгай орон зайн хязгаарлалтын хувьд тохируулсан дизайны схемүүдийг өгөх

3.Зургийн баталгаажуулалт: Хоёр тал гарын үсэг зурж баталгаажуулсан угсралтын нарийвчилсан зураг, ачааллын хүснэгтийг өгөх

4.Үйлдвэрлэлийн хяналт: Долоо хоног бүр томоохон төслүүдийн үйлдвэрлэлийн явцын зургаар хангана

5.Үйлдвэрийн хүлээн авалт: Үйлчлүүлэгчид эсвэл гуравдагч этгээдийг үйлдвэрт гэрчлэх туршилтыг урьж болно.

6. Газар дээрх үйлчилгээ: Суурилуулалтын зааварчилгаа өгөх, шаардлагатай бол газар дээр нь техникийн дэмжлэг үзүүлэх

7.Үйл ажиллагааны хяналт: Ашиглалтад орсноос хойш 6 сарын дараа эргэж очиж үйл ажиллагааны байдлыг ойлгох

Гүйцэтгэл ба амлалт

▶  500 гаруй иж бүрдэл хүнд даацын тогтмол хүчний өлгүүр нийлүүлсэн, нэг нэгжийн хамгийн их ачаалал 800 кН

▶  Бүх хүнд даацын бүтээгдэхүүнд 3 жилийн чанарын баталгаа өгдөг

▶  Ашиглалтын явцад гарсан аливаа чанарын асуудлыг 48 цагийн дотор шийднэ

▶  Насан туршийн техникийн зөвлөгөө, сэлбэг хэрэгслийн хангамж

Хүнд даацын тогтмол пүршний гогцоо нь хүнд даацын дамжуулах хоолойн системийг аюулгүй ажиллуулах найдвартай баталгаа юм. 14 жилийн турш анхаарлаа төвлөрүүлснээр бид хүнд даацын ажлын нөхцөл нь алдаа гаргахыг зөвшөөрдөггүй гэдгийг гүн гүнзгий ойлгодог. Бүтээгдэхүүн бүр нь ажлын хүнд нөхцөлд тогтвортой ажиллагааг хангахын тулд хатуу шалгалтанд хамрагдсан.
