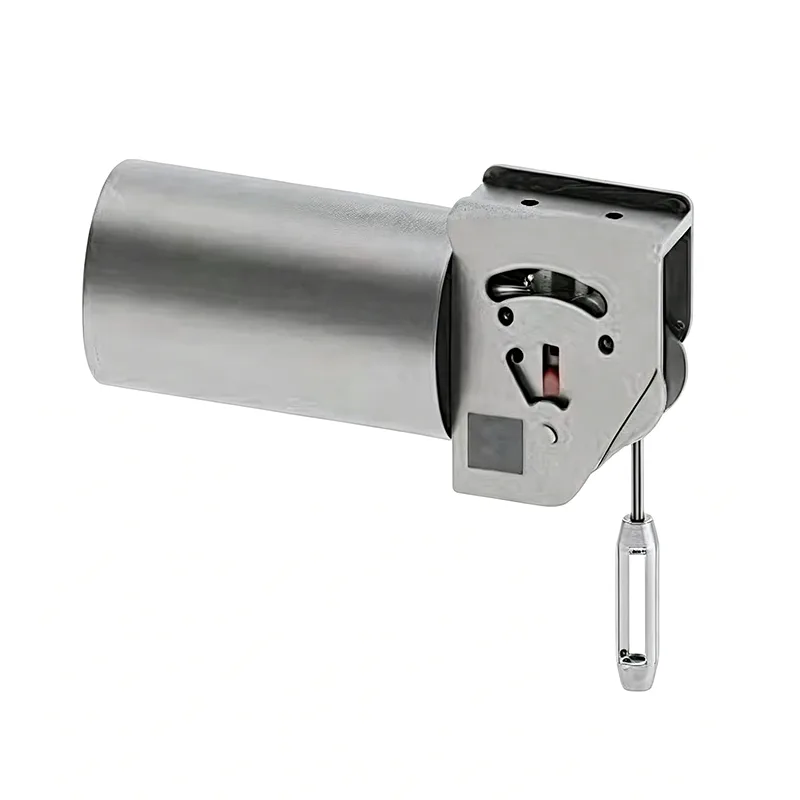

MSS SP-58 Тогтмол пүрш өлгүүр

Yangzhou Tianshun Pipeline Technology ХХК нь 2012 онд байгуулагдсан бөгөөд дэлхийн 40 гаруй оронд бүтээгдэхүүн экспортолж, олон улсын төсөл нийлүүлэх арвин туршлагатай. MSS SP-58 Constant Spring Hanger нь олон улсын инженерийн төслүүд, гадаадын санхүүжилттэй төслүүд болон EPC-ийн ерөнхий гэрээний төслүүдэд тусгайлан зориулагдсан, Америкийн стандарт загвар дизайныг нэвтрүүлсэн Хавхлага ба холбох хэрэгслийн үйлдвэрлэлийн үйлдвэрлэгчдийн стандартчиллын нийгэмлэгийн (MSS) SP-58 стандартыг чанд мөрдөж үйлдвэрлэсэн экспортын тусгай бүтээгдэхүүн юм.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

MSS SP-58 стандартын тайлбар

MSS SP-58 нь хоолойн гогцоо ба тулгуурын Америкийн үндэсний стандарт бөгөөд олон улсын инженерийн нийгэмлэгт өргөнөөр хүлээн зөвшөөрөгдсөн эрх бүхий стандарт бөгөөд Хавхлага ба холбох хэрэгслийн үйлдвэрлэлийн үйлдвэрлэгчдийн стандартчиллын нийгэмлэгээс боловсруулсан.

Стандартын үндсэн шаардлага:

▶  Тогтмол хүчин чадалтай пүршний тулгуур ба өлгүүрт зориулсан загвар, үйлдвэрлэл, туршилтын шаардлагыг тодорхойлсон.

▶  Ачааллын тогтвортой байдал, материал, үзлэг, тэмдэглэгээ зэрэг техникийн үзүүлэлтүүдийг тодруулна.

▶  Энэ нь API болон ASME B31 цуврал дамжуулах хоолойн техникийн үзүүлэлтүүдийг дэмжих стандарт юм

▶  Олон улсын EPC төсөл, гадаадын санхүүжилттэй төсөл, экспортын төслүүдэд заавал тавигдах шаардлага юм

MSS SP-58 Constant Spring Hanger нь энэ стандартын техникийн бүх шаардлагыг бүрэн хангасан бөгөөд Америкийн стандарт системийн дагуу инженерийн төслүүдэд шууд ашиглах боломжтой.

Техникийн харьцуулалт: Америкийн стандарт ба Хятадын үндэсний стандарт

Харьцуулах зүйл	MSS SP-58 (Америкийн стандарт)	NB/T 47038 (Хятадын үндэсний стандарт)
Ачааллын тогтвортой байдал	≤±5%	≤±6%
Материалын шаардлага	AISI стандартын ган, материалын ул мөр шаардлагатай	GB стандарт ган
Гагнуурын ажилд тавигдах шаардлага	AWS D1.1 Гагнуурын журмын мэргэшил	JB/T 4709
Хяналт шалгалтын шаардлага	100% соронзон бөөмийн туршилт + ачааллын туршилт	Дээж авах үзлэг
Тэмдэглэгээний шаардлага	Байнгын ган тамга	Нэрийн тэмдэглэгээ
Баримт бичгийн шаардлага	MTR материалын туршилтын тайлан + ITP шалгалтын туршилтын төлөвлөгөө	Үйлдвэрийн мэргэшлийн гэрчилгээ
Бүрхүүлийн шаардлага	SSPC бүрэх стандарт	Дотоодын өнгөлгөөний стандарт
Хэмжих нэгж	Гол төлөв эзэн хааны (фунт, инч)	Метрик (кН, мм)
Хаврын цуврал	MSS стандарт дугаарлалтын систем	Дотоодын стандарт дугаарлалт

MSS SP-58 Тогтмол хаврын өлгүүр нь тогтвортой байдал, материалын ул мөр, шалгалтын шаардлагын хувьд дотоодын стандартаас өндөр бөгөөд олон улсын төслүүдийн хатуу шаардлагыг хангасан.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Тогтмол пүршний өлгүүрийн хүснэгт	Жишээ
Загвар / Цуврал	PH, LH, CA, CS, TH
Ачааллын хүчин чадал (ашиглалтын)	0.1 кН - 500 кН
Нийт аялал	50мм, 100мм, 200мм, 400мм
Бодит аялал	600 мм хүртэл
Ачааллын хазайлт (хүлцэл)	±5% (Стандарт) / ±3% (Өндөр үзүүлэлт)
Суурилуулалтын байрлал	Хэвтээ / Босоо
Орон сууцны дуусгах	Халуун цайрдсан / эпокси
Ашиглалтын температур.	-20°C - +80°C (Орчны орчин)
Хаврын ороомгийн материал	60Si2Mn / 50CrVA
Ачааллын тохируулгын хүрээ	±10% (Талбарын тохируулга)

Америкийн стандарт бүтээгдэхүүн болон бидний шийдэлд тавигдах тусгай шаардлага

Материалын ул мөр

Бүх ган материалыг Америкийн стандартын гэрчилгээтэй ган үйлдвэрүүдээс худалдаж авдаг

Ган хавтан болон дугуй баар бүр нь дулааны өвөрмөц дугаартай байдаг

Материалын туршилтын тайланг (MTR) бүрэн хэмжээгээр өгөх

Материалын химийн найрлага, механик шинж чанарыг 100% хянах боломжтой

Гагнуурын процессын хяналт

AWS D1.1-ийн дагуу гагнуурын процедурын тодорхойлолт / Процедурын мэргэшлийн бүртгэл (WPS/PQR) хийх

Гагнуурчид гэрчилгээтэй ажиллаж, тогтмол үнэлгээ хийдэг

Үндсэн даацын гагнуурын 100% Соронзон бөөмийн туршилт (MT).

Гагнуурын бүртгэлүүд бүрэн архивлагдсан, гагнуурчин, он сар өдөр нь ул мөр болно

Үйлдвэрийн хатуу хяналт шалгалт

Хяналтын туршилтын төлөвлөгөөг (ITP) бэлтгэх

Үйлчлүүлэгчид барих цэг (H цэг) болон гэрчлэх цэг (W оноо) зааж өгч болно.

Бүтээгдэхүүн бүрийн харвалтын ачааллын бүрэн туршилт, туршилтын муруйг гаргасан

Гуравдагч этгээдийн хяналтын агентлагууд (BV, SGS, TÜV) гэрч авахын тулд газар дээр нь очиж болно.

Америкийн стандарт бүрэх систем

SSPC-SP10 стандартын дагуу элсээр зэврүүлэх

Эпокси цайраар баялаг праймер + полиуретан өнгөлгөө, хуурай хальсны зузаан ≥120μm

Давс шүрших туршилт ≥500 цаг, далайн орчны шаардлагыг хангасан

Бүрээсний туршилтын тайлан бэлэн байна

Байнгын тэмдэглэгээ

Бүтээгдэхүүний бие дээрх ган тамга: загвар, ачаалал, шилжилт, дулааны дугаар, үйлдвэрлэсэн огноо

Зэвэрдэггүй ган нэрийн хавтан: компанийн нэр, стандарт дугаар, хяналтын тэмдэг

Төслийн мөрдлөгийн шаардлагыг хангасан тодорхой бөгөөд байнгын тэмдэглэгээ

Экспортын төсөл хүргэх туршлага

Сүүлийн 14 жилийн хугацаанд манай MSS SP-58 Тогтмол хаврын өлгүүрийг олон улсын олон төсөлд амжилттай нийлүүлсэн.

▶  Зүүн Өмнөд Ази: Сингапур, Индонез, Малайз дахь нефть химийн төслүүд

▶  Ойрхи Дорнод: Саудын Араб, АНЭУ, Оман дахь боловсруулах үйлдвэрийн төслүүд

▶  Африк: Өмнөд Африк, Египет, Алжир дахь цахилгаан станцын төслүүд

▶  Өмнөд Америк: Бразил, Аргентин дахь эрчим хүчний төслүүд

▶  Европ ба Америк: АНУ, Их Британи, Герман дахь төслүүдийг дэмжих

Ердийн тохиолдлууд:

▶  Ойрхи Дорнод дахь жилд 20 сая тонн боловсруулах үйлдвэрийн төсөл: Америкийн стандартын 800 гаруй иж бүрдэл пүршний тулгуур, өлгүүр нийлүүлж, нэг удаа SGS-ийн шалгалтад тэнцсэн.

▶  Зүүн Өмнөд Ази дахь LNG терминалын төсөл: BV-ийн гуравдагч талын шалгалтад тэнцсэн Америкийн стандарт нам температурт тогтмол хүч өлгүүр

▶  Африкийн цахилгаан станцын төсөл: Америкийн стандартын дагуу үйлдвэрлэсэн, ITP болон MTR бичиг баримтыг бүрэн хангасан

Чанарын гэрчилгээ, баримт бичгийн систем

Мэргэшлийн гэрчилгээ

ISO 9001:2015 Чанарын удирдлагын тогтолцооны гэрчилгээ

Тусгай тоног төхөөрөмж үйлдвэрлэх тусгай зөвшөөрөл (даралт дамжуулах хоолойн бүрэлдэхүүн хэсэг)

PED, CE болон бусад гэрчилгээ авахын тулд үйлчлүүлэгчидтэй хамтран ажиллах боломжтой

Хүргэлтийн баримт бичгийн багц (Америкийн стандарт төслүүдийн стандарт)

Материалын туршилтын тайлан (MTR)

Гагнуурын журмын тодорхойлолт / Процедурын мэргэшлийн бүртгэл (WPS/PQR)

Хяналтын туршилтын төлөвлөгөө (ITP)

Бүтээгдэхүүн бүрийн ачаа нүүлгэн шилжүүлэх туршилтын муруй

Соронзон бөөмийн туршилтын тайлан (MT тайлан)

Бүрхүүлийн туршилтын тайлан

Нийцлийн гэрчилгээ

Суурилуулалт, ашиглалтын гарын авлага (Хятад, Англи хэлээр)

Экспортын төслүүдэд зориулсан онцгой үйлчилгээ

▶  Стандарт залгах: ASME B31.1/B31.3, API болон бусад Америкийн стандарт системийг мэддэг, техникийн шаардлагыг нарийн ойлгодог.

▶  Баримт бичгийн дэмжлэг: Америкийн стандарт төслүүдэд шаардагдах бүх техникийн баримт бичгийг хэрэглэгчийн загварт тохируулан өгөх

▶  Хяналт шалгалтын хамтын ажиллагаа: Үйлдвэрийн хяналт шалгалтын талаар үйлчлүүлэгчид эсвэл гуравдагч этгээдийн хяналтын агентлагуудтай (SGS, BV, TÜV гэх мэт) хамтран ажиллана.

▶  Сав баглаа боодол, тээвэрлэлт: Далайн болон агаарын тээвэрт тохиромжтой, экспортын тусгай утаагүй модон хайрцаг савлагаа

▶  Баримт бичгийн үйлчилгээ: Гарал үүслийн гэрчилгээ, барааны хяналтын гэрчилгээ, гаалийн мэдүүлгийн материал зэрэг экспортын баримт бичгийг бүрэн бүрдүүлнэ.

▶  Техникийн дэмжлэг: Хятад, Англи хэлний техникийн дэмжлэг, EPC төслийн техникийн тодруулгатай хамтран ажиллах

▶  Хүргэлтийн баталгаа: Цаг хугацаанд нь хүргэхийн тулд экспортын төслүүдэд тэргүүлэх ач холбогдол бүхий үйлдвэрлэлийн хуваарь.

MSS SP-58 Constant Spring Hanger нь олон улсын инженерийн төслүүдэд найдвартай сонголт юм. Бид зөвхөн Америкийн стандартад нийцсэн бүтээгдэхүүнээр хангаад зогсохгүй техникийн бэхэлгээ, бичиг баримт бүрдүүлэх, хяналт шалгалтын хамтын ажиллагаанаас экспортын ложистик хүртэл иж бүрэн үйлчилгээг үзүүлж, таны экспортын төслүүдийг саадгүй хүргэнэ.

Бүтээгдэхүүн бүрийг тээвэрлэхээс өмнө дотооддоо бүрэн туршиж үздэг

Илгээхээс өмнө бүтээгдэхүүн бүр дотооддоо бүрэн туршилтын хөтөлбөрт хамрагддаг. Энэ хөтөлбөр нь хэмжээст болон харааны хяналт, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, боломжтой бол MT/PT үл эвдэх сорилт, ачаа нүүлгэн шилжүүлэх муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг орно. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) нь ачааны хамт ирдэг.

Энэхүү дотоод туршилт нь ILAC-аар магадлан итгэмжлэгдсэн гуравдагч этгээдийн туршилт биш юм

Хэрэв гуравдагч этгээдийн гэрчлэгдсэн шинжилгээ эсвэл лабораторийн шинжилгээ шаардлагатай бол нэмэлт үйлчилгээ болгон тусад нь зохион байгуулж болно.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Химийн найрлагын шинжилгээ, суналтын туршилт, Charpy бага температурт цохилтын туршилт, хатуулгийн туршилт хийх боломжтой.

2. Гагнуурын NDT

Соронзон бөөмийн туршилт (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы сорил (UT), Рентген шинжилгээ (RT) зэргийг хийж болно.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулсан болно.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Биднийг юугаараа ялгаатай болгодог вэ

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Ачааллын нарийвчлал, туршилтын стандарт, баримт бичгийн системийн хувьд бид LISEGA олон улсын хоолойг дэмжих системийг жишиг болгон ашигладаг.

Стандарт дотоодын үйлдвэрлэгчээс илүү

Стандарт дотоодын үйлдвэрлэгч нь ихэвчлэн зөвхөн бүтээгдэхүүнийг нийлүүлдэг. Хаврын нэгж бүрээр ачаа нүүлгэн шилжүүлэх муруйг гаргаж өгснөөр бид цаашаа явна. Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг зохион байгуулахад тусалдаг ба PE/CPE инженерүүдийн хилийн чанад дахь төслүүдэд баримт бичгийг шалгахыг дэмждэг.
