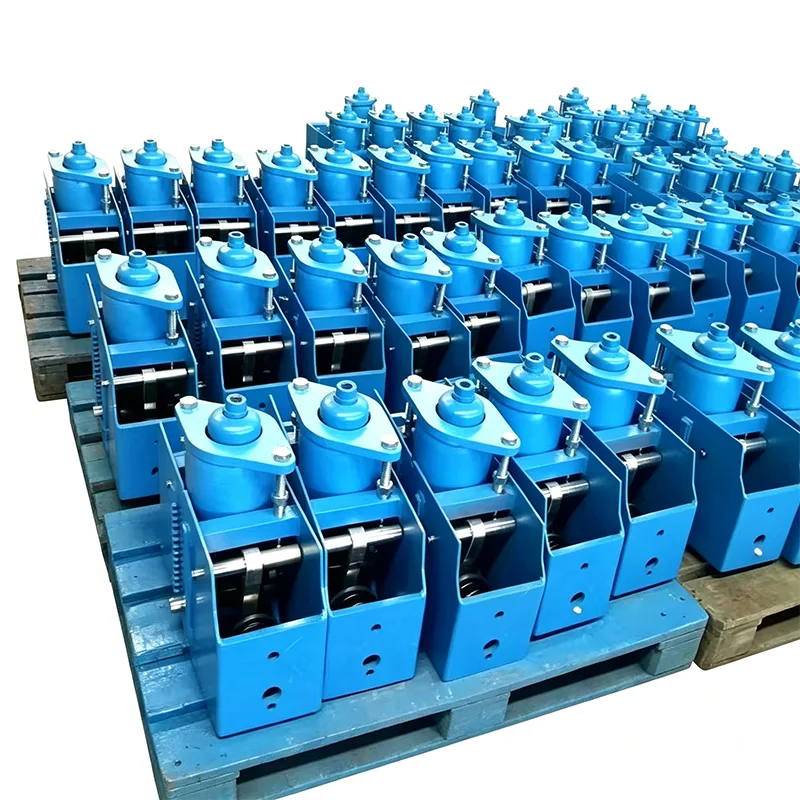

Өндөр ачаалалтай тогтмол пүршний гогцоо

Өндөр ачаалалтай тогтмол пүршний гогцоо нь үйлдвэрлэлийн шугам хоолойн систем дэх шилжилт ба ачааллыг хянах гол бүрэлдэхүүн хэсэг юм. Өндөр температур, өндөр даралтын ажлын нөхцөлд дамжуулах хоолой нь температурын өөрчлөлтөөс шалтгаалан дулааны тэлэлт ба агшилтын шилжилтийг үүсгэдэг. Хэрэв нүүлгэн шилжүүлэлтийн үед тулгуур хүч өөрчлөгдвөл энэ нь дамжуулах хоолойн стрессийн концентрацийг үүсгэж, системийн аюулгүй ажиллагаанд заналхийлнэ. Манай өндөр ачаалалтай тогтмол пүршний гогцоо нь моментийн тэнцвэрт байдлын зарчимд тулгуурлан бүтээгдсэн. Энэ нь дамжуулах хоолойн босоо шилжилтийн үед тогтвортой дэмжих хүчийг тасралтгүй гаргаж, нэмэлт ачааллын улмаас шугам хоолой болон холбогдсон тоног төхөөрөмжийг гэмтээхээс үр дүнтэй сэргийлж чаддаг.

Yangzhou Tianshun Pipeline Technology Co., Ltd. нь 2012 онд үүсгэн байгуулагдсан бөгөөд 14 жилийн үйлдвэрлэл, хэрэглээний туршлагыг хуримтлуулж, дамжуулах хоолойн тулгуур, гогцооны салбарт голлон анхаарч ирсэн. Манай бүтээгдэхүүнүүд дэлхийн 40 гаруй оронд эрчим хүч, нефть хими, эрчим хүч болон бусад салбарын гол төслүүдэд үйлчилж, тогтвортой чанараараа хэрэглэгчдийнхээ урт хугацааны худалдан авалтын итгэлийг хүлээсэн.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Ажлын үндсэн зарчим

Өндөр ачаалалтай тогтмол пүршний гогцоо нь хоёр гар хөшүүргийн механизм ба спираль пүршний угсралтын хамтарсан загвартай бөгөөд моментийн тэнцвэрт байдлын механик зарчимд тулгуурлан тогтмол хүчний гаралтыг хэрэгжүүлдэг.

▶  Моментийн тэнцвэрийн механизм: Дамжуулах хоолой нь дулааны шилжилтийг үүсгэх үед пүршний угсралт нь хөшүүргийн механизмаар эргүүлэх хүчийг дамжуулж, ачааллын момент ба хаврын моментыг үргэлж тэнцвэртэй байлгадаг.

▶  Камерын чиглүүлэгчийн нөхөн олговор: Баригдсан нарийн камерын чиглүүлэгч бүтэц нь механик үрэлт болон үйлдвэрлэлийн хазайлтын улмаас үүссэн ачааллын хэлбэлзлийг нөхдөг.

▶  Цус харвалтын индикатор төхөөрөмж: Дамжуулах хоолойн шилжилтийг бодит цаг хугацаанд ажиглаж, газар дээр нь суурилуулах, тохируулах боломжийг олгодог нүүлгэн шилжүүлэлтийн индикатороор тоноглогдсон.

Техникийн параметрүүд

Параметрийн зүйл	Техникийн үзүүлэлтүүд	Гүйцэтгэлийн стандарт
Нэрлэсэн ачааллын хүрээ	0.5кН ~ 1000кН (супер том ачааллыг тохируулах боломжтой)	GB/T 17116 / HG/T 20644
Ажлын шилжилтийн хүрээ	±50мм ~ ±500мм	Инженерийн зураг төслийн шаардлагын дагуу
Ачааллын тогтвортой байдал	≤±5% (Үндэсний стандартын шаардлагаас ≤6% давсан)	Нэгжээр үйлдвэрийн үзлэг
Ажлын температурын хүрээ	-20℃ ~ 450℃ (өндөр температурт тохируулах боломжтой)	Материалын дасан зохицох загвар
Газар дээрх ачааллын тохируулгын хүрээ	±10%	Тусгай тохируулах механизмаар тоноглогдсон
Ядаргаатай амьдрал	≥10,000 мөчлөг	Ажиллах нөхцлийн загварчилсан туршилт
Хаврын материал	60Si2MnA өндөр бат бэх пүршний ган	Вакуум дулааны боловсруулалтын процесс

Бүтээгдэхүүний үндсэн шинж чанарууд

1. Тогтвортой ачааллын тогтвортой байдлын гүйцэтгэл

Өндөр ачаалалтай тогтмол пүршний гогцооны ачааллын хазайлтыг бүхэл бүтэн цохилтын турш ±5%-иар хянаж, улсын стандартын шаардлагаас давсан байна. Олон дисктэй пүршний хослол, нарийн механик хийцээр дамжуулан дамжуулах хоолой нь дулааны шилжилтийн үед жигд дэмжлэг авч, хүчдэлийн концентраци үүсэх эрсдлийг үндсээр нь арилгадаг.

2. Хүнд ачааллын нөхцөлд дасан зохицох чадвар сайтай

Ачаалал ихтэй дамжуулах хоолойн системд хамгийн оновчтойгоор бүтээгдсэн, даацын хүрээ нь Q345B өндөр бат бэх бүтцийн гангаар хийгдсэн бөгөөд пүрш цилиндр нь салшгүй ээрэх замаар бүрэлдэж, тойргийн гагнуурын далд аюулыг арилгадаг. Бүтээгдэхүүн нь 1000 кН-ын хамгийн их ачааллыг тэсвэрлэх чадвартай бөгөөд том цахилгаан станцууд, боловсруулах хэсэг болон бусад байгууламжийн хүнд даацын шугам хоолойн дэмжлэгийн хэрэгцээг хангадаг.

3. Тав тухтай суурилуулалт, засвар үйлчилгээ

▶  Суулгах, тээвэрлэх үед пүршийг түгжих ачаа түгжих төхөөрөмжөөр тоноглогдсон бөгөөд санамсаргүй нүүлгэн шилжүүлэхээс сэргийлнэ.

▶  Бодит ажлын нөхцлийн хазайлтад дасан зохицохын тулд газар дээрх ачааллыг ±10%-ийн дотор нарийн тохируулах боломжтой.

▶   Янз бүрийн дамжуулах хоолойн угсралтын хэлбэрт нийцсэн стандарт холболтын интерфейс

▶  Модульчлагдсан бүтцийн дизайн, элэгдэж буй эд ангиудыг хялбархан солих

4. Ажлын нөхцлийн бүрэн даатгал

Бүтээгдэхүүн нь -20 ℃-аас 450 ℃ хүртэлх ажлын температурт дасан зохицож чаддаг. Бага температурт LNG, өндөр температурт уур гэх мэт ажлын тусгай нөхцлүүдийн хувьд өндөр температурт эсвэл бага температурт тэсвэртэй материалыг эрс өөрчилж, эрс тэс орчинд гүйцэтгэлийн найдвартай байдлыг хангах боломжтой.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Тогтмол пүршний өлгүүрийн хүснэгт	Жишээ
Загвар / Цуврал	PH, LH, CA, CS, TH
Ачааллын хүчин чадал (ашиглалтын)	0.1 кН - 500 кН
Нийт аялал	50мм, 100мм, 200мм, 400мм
Бодит аялал	600 мм хүртэл
Ачааллын хазайлт (хүлцэл)	±5% (Стандарт) / ±3% (Өндөр үзүүлэлт)
Суурилуулалтын байрлал	Хэвтээ / Босоо
Орон сууцны дуусгах	Халуун цайрдсан / эпокси
Ашиглалтын температур.	-20°C - +80°C (Орчны орчин)
Хаврын ороомгийн материал	60Si2Mn / 50CrVA
Ачааллын тохируулгын хүрээ	±10% (Талбарын тохируулга)

Үйлдвэрлэл, чанарын хяналтын баталгаа

Бид өндөр ачаалалтай тогтмол пүрш өлгүүр бүрийн найдвартай ажиллагааг хангах бүрэн үйлдвэрлэл, туршилтын системтэй.

Бүтээгдэхүүн бүрийг тээвэрлэхээс өмнө дотооддоо бүрэн туршиж үздэг

Илгээхээс өмнө бүтээгдэхүүн бүр дотооддоо бүрэн туршилтын хөтөлбөрт хамрагддаг. Энэ хөтөлбөр нь хэмжээст болон харааны хяналт, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, боломжтой бол MT/PT үл эвдэх сорилт, ачаа нүүлгэн шилжүүлэх муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг орно. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) нь ачааны хамт ирдэг.

Энэхүү дотоод туршилт нь ILAC-аар магадлан итгэмжлэгдсэн гуравдагч этгээдийн туршилт биш юм

Хэрэв гуравдагч этгээдийн гэрчлэгдсэн шинжилгээ эсвэл лабораторийн шинжилгээ шаардлагатай бол нэмэлт үйлчилгээ болгон тусад нь зохион байгуулж болно.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Химийн найрлагын шинжилгээ, суналтын туршилт, Charpy бага температурт цохилтын туршилт, хатуулгийн туршилт хийх боломжтой.

2. Гагнуурын NDT

Соронзон бөөмийн туршилт (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы сорил (UT), Рентген шинжилгээ (RT) зэргийг хийж болно.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулсан болно.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Биднийг юугаараа ялгаатай болгодог вэ

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Ачааллын нарийвчлал, туршилтын стандарт, баримт бичгийн системийн хувьд бид LISEGA олон улсын хоолойг дэмжих системийг жишиг болгон ашигладаг.

Стандарт дотоодын үйлдвэрлэгчээс илүү

Стандарт дотоодын үйлдвэрлэгч нь ихэвчлэн зөвхөн бүтээгдэхүүнийг нийлүүлдэг. Хаврын нэгж бүрээр ачаа нүүлгэн шилжүүлэх муруйг гаргаж өгснөөр бид цаашаа явна. Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг зохион байгуулахад тусалдаг ба PE/CPE инженерүүдийн хилийн чанад дахь төслүүдэд баримт бичгийг шалгахыг дэмждэг.

Үйлчилгээ ба дэмжлэг

▶  Борлуулалтын өмнөх техникийн дэмжлэг: Төрөл бүрийн ажлын нөхцлийн програмуудыг мэддэг мэргэжлийн борлуулалтын баг нь дамжуулах хоолойн параметрийн дагуу сонголтын санал, техникийн шийдлүүдийг өгөх боломжтой.

▶  Өөрчлөн тохируулсан үйлчилгээ: Тусгай ачаалал, тусгай нүүлгэн шилжүүлэлт болон суурилуулах тусгай маягтуудад зориулсан бүтээгдэхүүний тохиргоог дэмжих

▶  Борлуулалтын дараах баталгаа: Суурилуулалтын заавар, техникийн зөвлөгөө өгч, бүтээгдэхүүний чанарын асуудалд шуурхай хариу өгөх

▶  Хүргэлтийн мөчлөг: Уламжлалт загварууд нөөцөд байгаа бөгөөд захиалгат бүтээгдэхүүнийг тохиролцсон мөчлөгийн дагуу нийлүүлдэг.
