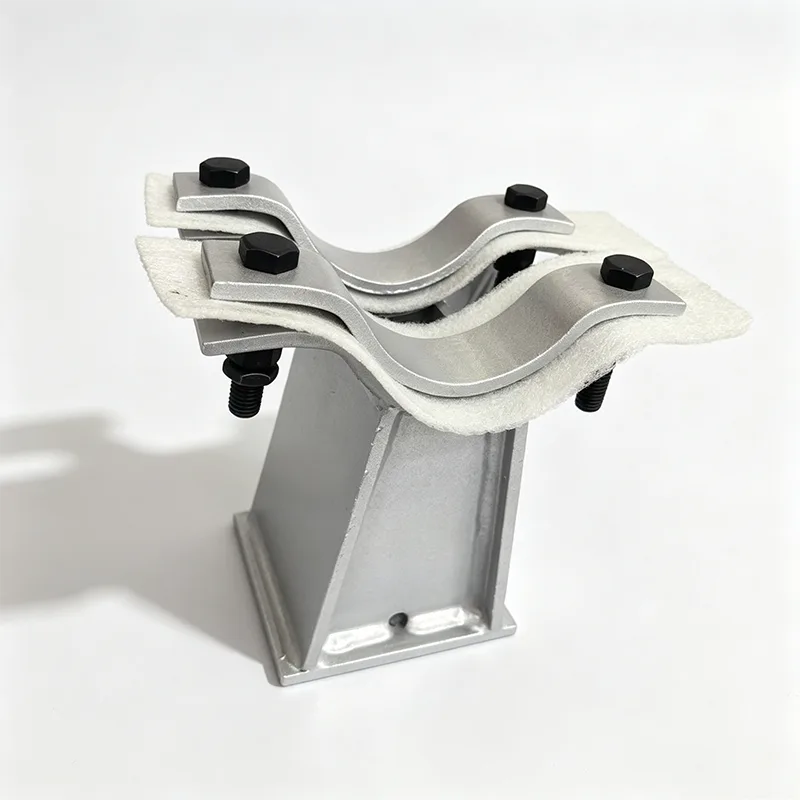

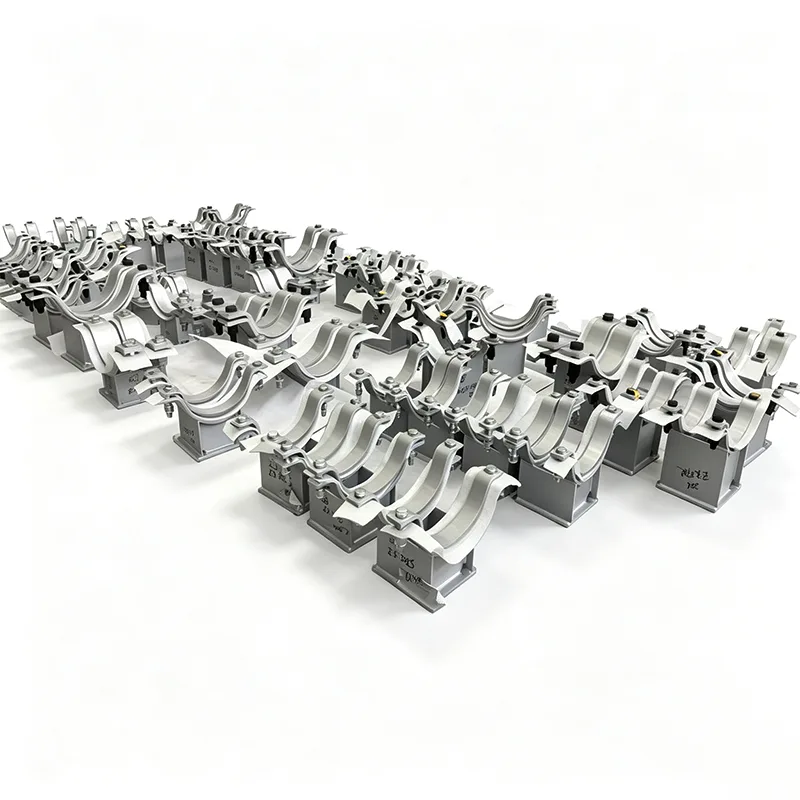

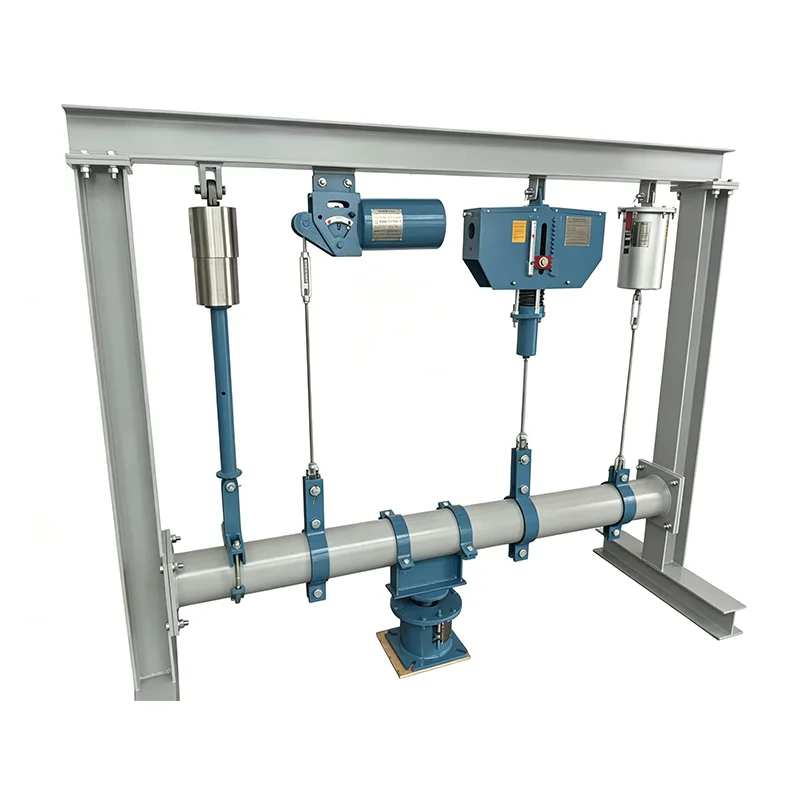

Ган дам нуруунд зориулсан цайрдсан хос хоолойн тулгуур

Хоолойн тулгуур бүр нь чамин хайлш байх албагүй. Ихэнх аж үйлдвэрийн орчинд – хоолойн тавиур, цахилгааны коридор, компрессорын станц эсвэл арилжааны бойлерийн өрөө гээд бод доо – танд үнэхээр хэрэгтэй зүйл бол хурдан ордог, ачааллыг гулсуулахгүйгээр барьдаг, борооны хоёр улирлын дараа зэвэрч эхэлдэггүй тулгуур юм. Энэ бол ган дам нуруунд зориулсан цайрдсан хос хоолойтой тулгуур маань яг ийм зайг эзэлдэг.

Одоо байгаа бүтцийн ган дээр өрөмдөж, гагнуур хийх нь тэдгээрийн үйл ажиллагааг удаашруулж, зэврэлт үүсэх цэгүүдийг үүсгэж байгааг угсралтын гүйцэтгэгчдээс олон удаа сонссоны дараа бид эдгээр тулгууруудыг барьж эхэлсэн. 2012 оноос хойш бид талбайн шууд мэдээлэлд үндэслэн дизайныг боловсронгуй болгож, олон мянган нэгжийг 45 гаруй оронд төсөл болгон нийлүүлсэн.

Энэ дэмжлэгийг сайт дээр юугаараа ялгаатай болгодог вэ?

Гагнуургүй, өрөмдөхгүй - жинхэнэ хавчаараар суурилуулна

Ган дам нуруунд зориулсан цайрдсан хос хоолойн тулгуур нь бат бөх механик бэхэлгээний механизм ашиглан I-цацраг эсвэл H-цацрагны дээд эсвэл доод фланцад шууд бэхлэх зориулалттай. Энэ нь ихэвчлэн өндөр бат бэхийн нүүрстөрөгчийн ган хавчаар хавтанг бэхэлсэн боолттой эсвэл дам нурууны профилээс хамааран эмээл ба U боолттой хослуулдаг. Хавчаар нь цацрагийн фланцын өргөн, зузаантай яг таарч тохирсон хэмжээтэй тул таны багийнхан үүнийг эргүүлэх үед дулааны болон чичиргээний ачаалалд шилжихгүй. Хээрийн гагнуур хийхгүй байх нь цацрагийн одоо байгаа бүрхүүл, галд тэсвэртэй байдлыг гэмтээхгүй, халуун ажил нь ажлыг удаашруулахыг зөвшөөрөхгүй гэсэн үг юм.

Зөвхөн цайрын шүршигч биш жинхэнэ халуун цайрдсан

Бүрэлдэхүүн хэсэг бүрийг – хос хоолойн эмээл, хавчаарын хавтан, холбох тулгуур ба бүх эд ангиудыг эхлээд үйлдвэрлэж, дараа нь ISO 1461 стандартын дагуу халуун цайрдсан ваннд бүрэн дүрнэ. Манай стандарт хэсгүүдэд (ихэвчлэн 6 мм ба түүнээс дээш зузаантай) цайрын бүрээсийг дунджаар 85 мкм цайрын зузаантай, төмрийн давхаргын зузаантай болгодог. доор. Бид түүн дээр буддаггүй, боолтны моментийн нөлөөгөөр хугарч болох цахилгаанаар бүрсэн өнгөлгөөнд найддаггүй. Цайрдсаны дараа утаснуудыг цэвэрхэн хөөж, угсралтыг туршилтын журмаар суурилуулж, сайтын ажилтнууд утасгүй боолттой тэмцэхгүй байх баталгаа болдог.

Үнэндээ ажилладаг хос хоолойн тохиргоо

"Хос" хэсэг гэдэг нь нэг тулгуур дам нурууны хавчаар нь хоёр тусдаа хоолойн эмээлийг зэрэгцүүлэн эсвэл овоолсон гэсэн үг юм. Эмээл нь хоёр хоолойн диаметртэй тохирч байхаар хийгдсэн байдаг - жишээлбэл нийлүүлэх болон буцах шугамын хувьд ихэвчлэн өөр өөр хэмжээтэй байдаг - тусгаарлагч, тэлэлтийн хөдөлгөөн, эрэг чангалах түлхүүрийг ашиглахад хангалттай зайтай байна. Бид эмээлийн радиусыг дарахаас илүүтэйгээр боловсруулдаг бөгөөд энэ нь тууштай бүрэн контакттай холхивчийн гадаргууг өгч, нимгэн ханатай хоолойн орон зайд өндгөвчлөхөөс сэргийлдэг. Дулааны хөдөлгөөн нь анхаарал татахуйц байгаа тохиолдолд бид илүү төвөгтэй өргөтгөлийн тулгуурууд шиг гулсах элементүүд эсвэл PTFE дэвсгэрүүдийг нэгтгэж болно.

Материал ба зэврэлтийн түүх

Бид үндсэн бүтцийг EN 10204 3.1 стандартын дагуу бүрэн хянах боломжтой тээрэмээс гаргаж авсан S235JR эсвэл S275JR бүтцийн нүүрстөрөгчийн гангаар (ASTM A36 эсвэл A572 Gr. 50-тай тэнцэх) бүтээдэг. Боолт нь ихэвчлэн 8.8-р ангиллын нүүрстөрөгчийн ган, мөн халуун цайрдсан, моментийн үед галзуурахаас сэргийлж утсан дээр лав эсвэл шүүрэлтийн эсрэг бүрээстэй байдаг.

Биднээс байнга асуудаг зүйл: цайрдсан нь химийн үйлдвэрт эсвэл далайн эрэгт ойрхон үлдэх үү? Халуун цайрдсан бүрхүүл нь атмосферийн олон орчинд, тэр ч байтугай дунд зэргийн түрэмгий аж үйлдвэрийн нөхцөлд 30-50 жилийн ашиглалтын хугацаатай байдаг. Бид цайрын бүрээсийн жингийн гэрчилгээ, зузааны хэмжилтийг өөрийн дотоод соронзон хэмжүүрээс багц бүрт өгөх боломжтой. Хэрэв таны орчин илүү түрэмгий байвал бид зэвэрдэггүй ган эмээл болгон шинэчлэхийг санал болгож болох ч манай төслийн туршлагаас харахад ган төмөр дээр тавигдсан хэрэглээний хоолойн ихэнх тохиолдолд цайрдсан нь техникийн зөв сонголт бөгөөд хамгийн хэмнэлттэй байдаг.

Ачаалал ба инженерийн дэмжлэг

Хос хоолойн тулгуур нь энгийн мэт боловч дам нурууны хавчаар дээрх хосолсон ачаалал ихээхэн ач холбогдолтой байж болно. Бид угсралт бүрийг дараах зорилгоор баталгаажуулдаг.

Ус эсвэл бүтээгдэхүүнээр дүүрэн хоёр хоолойн босоо үхсэн жин

Дулааны тэлэлт, салхи эсвэл жижиг цооногийн чичиргээнээс үүссэн хажуугийн түлхэлт

Хавчаарын гулсалтын эсэргүүцэл нь боолтны урьдчилсан ачаалал ба үрэлтийн коэффициент дээр үндэслэсэн

Эмээлийн тулгуур дахь гулзайлтын ачаалал ба дам нуруу дахь орон нутгийн фланцын гулзайлга

Стандарт нэгжүүд нь хоолойн эмээл бүрт 2 кН-аас 60 кН хүртэлх босоо ачаалалд зориулагдсан бөгөөд инженерийн захиалгаар илүү том хүчин чадалтай. Таныг дамжуулах хоолойн стрессийн өгөгдлөө илгээх үед бид ачааллын үнэлгээний хүснэгт эсвэл төслийн тусгай тооцооны хуудсыг өгөх болно.

Эдгээр дэмжлэг нь мөнгөө олдог програмууд

Эдгээр цайрдсан давхар тулгуурууд нь дараахь зүйлийг агуулж байгааг бид харж байна.

Химийн үйлдвэр, боловсруулах үйлдвэрүүдийн газар дээрх хоолойн тавиурууд нь олон зуун ижил цацрагт тулгуур шаардлагатай бөгөөд угсралтын хурд нь төслийн хуваарьт шууд нөлөөлдөг.

Цахилгаан станцын BOP (үйлдвэрийн тэнцэл) дамжуулах хоолой - ЦХ, галын ус, багажийн агаар болон бүтцийн гангаар дамждаг бусад шугам сүлжээ

Халуун цайрдсан нь ихэвчлэн ил задгай механик өрөөнд зориулагдсан цэвэр, үйлдвэрлэлийн харагдах байдлыг хангадаг томоохон арилжааны HVAC системүүд.

Цайрдсан тулгуур нь чийгшил, хааяа гарсан химийн утааг будсанаас хамаагүй илүү сайн зохицуулдаг дотор болон гадаа ус болон бохир ус цэвэрлэх байгууламжууд.

Бид багц болгон зөв эсэхийг хэрхэн баталгаажуулдаг

Манай дэлгүүрийн үйл явцад дараахь зүйлс орно.

Гагнуурын чанар, хэмжээсийн нарийвчлалын хувьд бүх үйлдвэрлэсэн эд ангиудыг цайрдахын өмнөх үзлэг

Баталгаажсан байгууламжид халуунаар цайруулж, ванны химийн болон усанд дүрэх хугацааг багц тус бүрээр хянадаг.

Цайрдсаны дараах үзлэг: жигд байдал, нүцгэн толбо, хэт их хэмжээний шаварлаг хольц байхгүй эсэхийг нүдээр шалгах; цайрын зузааныг тохируулсан дижитал хэмжигчээр хэсэг тус бүрт олон цэгт хэмжинэ

Боолт болон эмээлийн тэгш байдлыг шалгахын тулд багц бүрээс дээжийг туршилтаар угсарна

Дамжуулах явцад цайр дээр цайр үрэгдэхээс сэргийлж хамгаалалтын тусгаарлалт бүхий савлагаатай

Чанарын хяналтын бүх бүртгэлийг бүрдүүлж, материалын гэрчилгээ, тохирлын мэдүүлгийн хамт ачилтаар хангадаг.

Тохируулах нь стандарт практик юм

Бидний туршлагаас харахад маш цөөхөн хос хоолойн тулгуурыг "тавиураас гадуур" захиалсан байдаг. Одоо байгаа дулаалгыг арилгахын тулд танд бидний нийлүүлээгүй фланцын зузаантай тохирох хавчаар, эсвэл нэг эмээл 6 инч, нөгөө нь 2 инч байх эсвэл уртасгасан өндөртэй байх шаардлагатай. Манай хамт олон хэмжээст ноорог эсвэл дам нуруу, хоолойн хуваарийг авч, хэд хоногийн дотор үйлдвэрлэсэн хэсэг болгон хувиргадаг. Инженерийн хяналт, зураг зурахад ихэвчлэн шинэ тохиргоо хийхэд ажлын 2-3 өдөр зарцуулдаг.

Түгээмэл асуултууд

1. Цайржуулагч нь халуунаар хийгдсэн үү эсвэл цахилгаанаар бүрсэн үү, бүрхүүл нь хэр зузаантай вэ?

Бид зөвхөн ISO 1461 стандартын дагуу халуунаар цайруулж хэрэглэдэг. Үйлдвэрлэсний дараа бүхэл бүтэн угсралтыг хайлсан цайрт дүрж, цэвэр цайраар бүрхэгдсэн төмөр-цайрын хайлшийн давхарга үүсгэдэг. Манай стандарт материалын зузааны хувьд (≥6 мм) бүрэх дундаж зузаан нь 85 мкм ба түүнээс дээш байх болно. Энэ нь зэврэлтээс хамаагүй бага эсэргүүцэл үзүүлдэг нимгэн, цэвэр гоо сайхны давхарга үүсгэдэг цахилгаанаар бүрэхээс тэс өөр процесс юм. Бид багц бүрийн хэд хэдэн цэг дээр бүрэх зузааныг хэмжиж, шалгалтын тайланд утгыг тэмдэглэнэ.

2. Цацрагийн хавчаар нь ачаалал болон чичиргээний дор гулсахгүй байхыг хэрхэн баталгаажуулах вэ?

Хавчаар нь боолтны тодорхой эргэлт нь урьдчилан таамаглах боломжтой хавчих хүчийг бий болгохоор хийгдсэн бөгөөд бид үүнийг консерватив үрэлтийн коэффициент (ган дээрх цайрдсан гангийн хувьд ихэвчлэн 0.3) ашиглан гулсалтын эсэргүүцэл болгон хувиргадаг. Манай ачааллын хүснэгтүүд нь нэрлэсэн хүчин чадалд хүрэхийн тулд шаардлагатай эргүүлэх моментийн утгыг тодорхойлдог бөгөөд бид бодит цацрагийн хэсгүүдэд физик ачааллын туршилтаар хавчаарын гулсалтын эсэргүүцлийг шалгадаг. Чухал хэрэглээний хувьд бид эргэлтийн моментийн графикуудыг нийлүүлж, байнгын засвар үйлчилгээний нэг хэсэг болгон үе үе дахин эргүүлэхийг зөвлөж байна.

3. Энэ тулгуурт ямар төрлийн ган дам нуруу багтах вэ?

Манай стандарт хавчаарын загвар нь Европын IPE, HEA, HEB хэсгүүд болон Америкийн өргөн фланц (W) болон S хэлбэртэй хэлбэртэй байна. Ойролцоогоор 100 мм-ээс 300 мм-ийн фланцын өргөн, 30 мм хүртэл зузаантай фланцын хавчаарыг бид нөөцөлж байна. Энэ хүрээнээс гадуур бид захиалгат хавчаар хавтанг үйлдвэрлэдэг – зүгээр л бидэн рүү дам нурууны хэсгийн тэмдэглэгээг илгээвэл бид ажлын 2-3 өдрийн дотор хавчаарыг тохируулах болно.

4. Хоёр хоолой өөр өөр диаметртэй байж болох уу, хоорондын зайг хэрхэн тодорхойлох вэ?

Мэдээжийн хэрэг. Бид эмээл тус бүрийг гаднах хоолойн тодорхой диаметртэй тааруулж машиндуулдаг тул 6" процессын шугам ба 2" багажны агаарын шугам нь ижил дэмжлэгийг хуваалцах боломжтой. Эмээлийн төвөөс төв хоорондын зай нь таны нийлүүлсэн хэмжээс дээр тулгуурлан хийгдсэн бөгөөд дулаалга, дулааны тэлэлт, боолтоор нэвтрэхэд хангалттай зай гаргах боломжтой. Хэрэв та зайны талаар эргэлзэж байвал манай инженерүүд таны өгсөн хоолойн техникийн үзүүлэлтэд үндэслэн хамгийн бага зайг санал болгоно.

5. Цацрагт хавчих нь түүний будаг эсвэл галд тэсвэртэй байдлыг гэмтээх үү?

Хавчаар нь орон нутагт өндөр контактын даралтыг бий болгодог боловч ачаалал нь хавчаарын хавтангийн бүрэн контактын хэсэгт тархдаг. Суулгахын өмнө бид ихэвчлэн цацрагийн бүрээсийг бүрэн хатууруулахыг зөвлөж байна. Зөөлөн будгийн бага зэрэг доголдол үүсэх боломжтой боловч цацрагийн бүтцийн бүрэн бүтэн байдлыг алдагдуулахгүй. Галд тэсвэртэй болгохын тулд хавчаар нь ган фланц дээр шууд суудаг тул аливаа галд тэсвэртэй материалыг хавчих хэсгийн эргэн тойронд орон нутагт нь дуусгах эсвэл хуулах хэрэгтэй - бидний зургийн тэмдэглэл үүнийг тодорхой харуулах болно.

6. Та ачааллын зэрэглэлийн тооцоог өгдөг үү, эсвэл зүгээр л каталогийн багтаамжтай юу?

Бид хоёуланг нь хийж чадна. Манай стандарт каталог нь нийтлэг цацрагийн хэмжээ, хоолойн хослолуудын хувьд консерватив үнэлгээ өгдөг. Төслийн тусгай тохиргооны хувьд бид хавчаарын гулсалтын эсэргүүцэл, боолтны хурцадмал байдал, эмээлийн гулзайлтын ачаалал, цацрагийн фланцын орон нутгийн гулзайлтын бүрэн тооцоог хийнэ. Тооцооллын хуудас нь бидний ихэвчлэн EPC болон зөвлөх инженерүүдэд өгдөг баримт бичгийн нэг хэсэг юм.

Талбайн практик тэмдэглэл

Хоолойн том тавиур дээр гөлгөр суурилуулалт ба бухимдал хоёрын хоорондох ялгаа нь ихэвчлэн хавчаарыг тохируулах чадвараас хамаардаг гэдгийг бид олон жилийн турш мэдсэн. Тийм ч учраас манай дам нурууны хавчаарууд нь бэхэлгээний боолттой байдаг - таны угсрагч толгой дээр ажиллаж байх үед дам нуруунаас юу ч унахгүй. Энэ бол жижиг нарийн ширийн зүйл, гэхдээ та үүнийг 500 тулгуураар үржүүлбэл хэмнэгдсэн хөдөлмөрийн бодит мөнгө болно. Энэ бол бидний бүтээгдэхүүнд буцааж бий болгох санал хүсэлт юм.

Хэрэв танд цацрагийн хэсэг, хоёр хоолойн хэмжээ, ачаалал байгаа бол бид үнийн санал болон концепцийн зургийг 24 цагийн дотор бэлэн болгож өгнө. Мөн та манай Янжоугийн үйлдвэрт зочилж, цайрдах чанар, угсралтын үйл явцыг өөрийн биеэр үзэхийг урьж байна - инженер бүрээсний зузаан, бэхэлгээний тууштай байдлыг хармагц шийдвэр гаргахад хялбар болдгийг бид олж мэдсэн.
