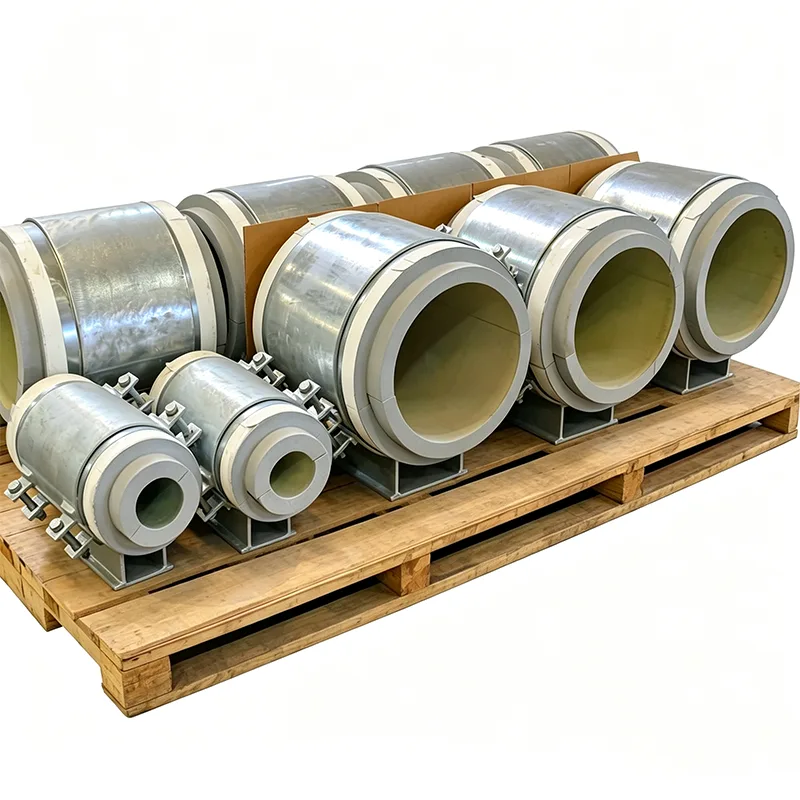

Криоген үйлчилгээнд зориулсан хоолойн дэмжлэг

Криоген дамжуулах хоолойн системд тулгуур дизайны жижиг алдаа нь хэврэг хугарал, хэт их дулаан нэмэгдэх эсвэл холбогдсон тоног төхөөрөмж дээр аюултай ачаалалд хүргэдэг. Янжөү Тяньшүнд бид 2012 оноос хойш шингэрүүлсэн нүүрстөрөгчийн шингэрүүлэх галт тэрэг, этилен хадгалах терминал, агаар ялгах төхөөрөмжид зориулсан хоолойн тулгуурын инженерийн ажил хийж байна. Энэ үйлчилгээний тулгуур нь зөвхөн гангийн хэсэг биш, харин хүйтэн агшилтыг зохицуулж, дулаалгын бүрэн бүтэн байдлыг хадгалж, бат бөх чанарыг хадгалах ёстой гэдгийг бид ойлгож байна.

Аюулгүй байдлыг нэгдүгээрт тавьдаг материалын сонголт

Манай криогенийн үйлчилгээнд зориулсан бүх хоолойн дэмжлэг нь хамгийн бага температурт бат бөх чанарыг хадгалах материалаар хийгдсэн байдаг. Металл ачааллын замын хувьд бид ихэвчлэн ASTM A320 L7 боолт, хавчаарын биед 304L эсвэл 316L зэвэрдэггүй ган, дизайны нөхцөлийг зөвшөөрсөн тохиолдолд бага температурт нүүрстөрөгчийн ган (A350 LF2) ашигладаг. Материалын дулаан бүрийг дизайны хамгийн бага температурт цохилтоор шалгадаг - Charpy V-ховилын утгыг зөвхөн хүсэлтээр бус таны баримт бичгийн багцад стандарт байдлаар оруулсан болно.

Хүйтэн агшилт болон ачааллын өөрчлөлтөд зориулагдсан

30 метрийн LNG хоолой нь орчныг -162°С хүртэл хөргөхөд 50 мм-ээс илүү агших боломжтой. Манай тулгуур угсралтууд нь хоёрдогч стресс үүсгэхгүйгээр энэ хөдөлгөөнийг зөвшөөрөхөөр тохируулагдсан. Бид санал болгож байна:

PTFE эсвэл бал чулуугаар шингээсэн дэвсгэр гадаргуутай криоген гулсуур хавтан, даацын тусгаарлагч блокоор бэхлэгдсэн бөгөөд тулгуур ган руу хүйтэн шилжилтээс сэргийлнэ.

Дулааны агшилтыг нөхөж, суурилуулах явцад таамаглалыг арилгадаг хүйтэн гутал.

Тогтмол пүршний тулгуурууд нь хүйтэн хөдөлгөөний бүх хязгаарт бараг тэг ачааллын хэлбэлзлийг хадгалахын тулд тохируулагдсан бөгөөд криоген насос болон компрессорын хошууны хэт ачааллаас сэргийлдэг.

Мөс, конденсац үүсэхээс сэргийлдэг дулаалгын интеграци

Хагарсан уурын хаалт эсвэл тулгуур дээрх хүйтэн цэг нь мөс үүсэх, CUI (тусгаарлагч дор зэврэлт), эрчим хүчний алдагдалд хүргэдэг. Манай тулгуурууд нь PIR (полиизоцианурат) болон эсийн шилэн дулаалгын системтэй хослуулах зориулалттай. Даацын тусгаарлагч хэсэг нь хоолойн гутал ба бүтцийн тулгуур хооронд бүрэн бүрхэгдсэн бөгөөд тасралтгүй уурын саадтай замтай. Мөн бид хоёрдогч дулаалгыг таны шугам хоолойн зузаан, хантаазны нарийн ширийн зүйлд тохируулан урьдчилан зүсэх боломжтой.

Бүрэн мөрдөх боломжтой туршилт, баримтжуулалт

Бид эгзэгтэй угсралтын хувьд хүрээлэн буй орчны болон загварчилсан хүйтэн нөхцөлд дотоод ачааллын туршилтыг хийдэг. Tianshun-ийн стандарт криоген дэмжлэгийн захиалгад дараахь зүйлс орно.

EN 10204 Бага температурт нөлөөллийн бүртгэл бүхий 3.1 төрлийн материалын гэрчилгээ.

Тусгаарлагчийн зузаан ба гутлын офсетийн хэмжээсийн баталгаажуулалтын тайлан.

Аливаа гагнуурын ажил хийх үед гагнуурын процедурын мэргэшлийн бүртгэл (WPAR).

TÜV, BV, эсвэл SGS-ийн нэмэлт гуравдагч талын гэрчийг шалгах.

Хэрэглээ

LNG хүлээн авах терминал ба оргил сахлын үйлдвэрүүд

Этилен, пропилен, шингэн аммиакийг хадгалах, боловсруулах

Аж үйлдвэрийн хийн байгууламж (LOX, LIN, LAR)

Криоген дамжуулах хоолойн галерей ба савны хоёрдогч хамгаалалтын бүс

Агаарыг ялгах, нүүрсустөрөгчийн боловсруулалтанд хүйтэн хайрцаг

Манай криоген дэмжлэгүүд өнөөдөр Ойрхи Дорнод, Зүүн өмнөд Ази, Хойд Америкийн төслүүдэд үйлчилж байгаа бөгөөд хамгийн эрэлт хэрэгцээтэй дулааны нөхцөлд найдвартай ажилладаг.

Яагаад Тианшун гэж?

Бид ерөнхий борлуулагч биш харин тусгай үйлдвэрлэгч юм. Манай инженерийн баг таны хоолойн стрессийн изометрийг авч, хүйтэн тулгуурын байршил бүрийг тодорхойлж, дулаалгын гүйцэтгэлийг алдагдуулахгүйгээр материалын өртөг болон суурилуулах хугацааг хоёуланг нь багасгах оновчтой угсралтыг санал болгож чадна. Манай бизнесийн 70 гаруй хувь нь давтан захиалгаас бүрддэг бөгөөд энэ нь тээвэрлэлт бүрт урьдчилан таамаглаж болохуйц чанарыг хүргэх шууд үр дүн юм.

Түгээмэл асуултууд

Асуулт: Таны криоген дэмждэг хамгийн бага температур хэд вэ?

Х: -196°C хүртэл (шингэн азотын температур). Шингэн гелий үйлчилгээ авах бол манай инженерийн багтай холбогдоно уу.

А: Та манай одоо байгаа хоолойн гутал, дулаалгын нарийн ширийн зүйлийг тааруулж чадах уу?

Х: Тийм ээ. Бид стандарт бус гутлын өндөр, хавчих хэв маяг, дулаалгын зузаан зэрэг үйлчлүүлэгчийн тусгайлсан зургийг тогтмол гаргадаг.

Асуулт: Та дулаалгын материалыг дэмжлэгийн хэсэг болгон өгдөг үү?

Хариулт: Тийм ээ, бид хоолойн гуталд бүрэн наалдсан даацын тусгаарлагчийг (PIR, хөөсөн шил, мод) нийлүүлдэг. Ойролцоох хоёрдогч дулаалга болон бүрээсийг ихэвчлэн газар дээр нь тавьдаг боловч бид урьдчилан үйлдвэрлэсэн дулаалгын иж бүрдэлээр хангах боломжтой.

А: Циклийн хүйтэн ачааллын үед тусгаарлагч хагарахаас хэрхэн сэргийлэх вэ?

Х: Даацын блок нь хамгийн их тооцоолсон холхивчийн даралтын хэмжээнээс хамаагүй өндөр шахалтын бат бэхээр бүтээгдсэн. Мөн бид олон давхаргат тусгаарлагчийн үеийг давхарлаж, дифференциал хөдөлгөөнийг зохицуулах уян наалдамхай системийг ашигладаг.

Асуулт: Таны криоген тулгуурууд ямар стандартад нийцдэг вэ?

Х: Манай загварууд нь MSS SP-58, ASME B31.3 Бүлэг VI (LNG-д зориулагдсан), EN 13480 болон хамгийн сүүлийн үеийн GIIGNL удирдамжийг дагаж мөрддөг. PED дор CE тэмдэглэгээг боломжтой бол өгч болно.

А: Яаралтай сэлбэг хэрэгслийг богино хугацаанд хүргэх боломжтой юу?

Х: Тийм ээ. Бид нийтлэг криоген гулсуур хавтан, боолтны иж бүрдлийг хадгалдаг. Бүрэн бэлтгэсэн угсралтын хувьд 7-10 хоногийн дотор шууд үйлдвэрлэх боломжтой.
