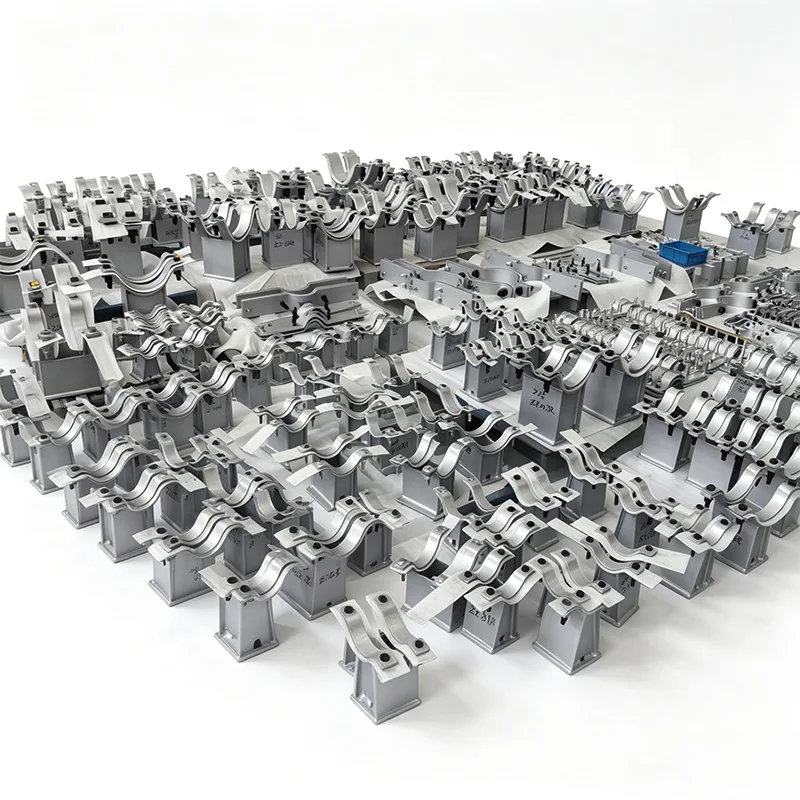

Зэвэрдэггүй ган тулгуур эмээлийн хоолойн тулгуур

Хоолойн тулгуур нь давс ихтэй эрэг орчмын үйлдвэрт суух, химийн түрэмгий бодис угаах, эсвэл ариутгасан боловсруулах шугамд хэдэн арван жилийн турш засвар үйлчилгээ хийх шаардлагагүй бол материалын сонголт бол бүх зүйл юм. Yangzhou Tianshun-д бид 2012 оноос хойш хоолойг дэмжих системийг зохион бүтээж, нийлүүлж байгаа бөгөөд манай зэвэрдэггүй ган тулгууртай эмээлийн хоолойн тулгуур нь ердийн нүүрстөрөгчийн ган нь тэсвэрлэх чадваргүй нөхцөл байдалд зориулагдсан болно.

Бидний нийлүүлдэг зэвэрдэггүй ган тулгуур бүрээс нь 45 гаруй орны EPC гэрээт гүйцэтгэгчид, засвар үйлчилгээний инженерүүд болон төслийн эздийн 14 жилийн шууд санал хүсэлтийг тусгадаг. Бид юу ажилладаг, юу нь эрт бүтэлгүйтдэг, гол шугам хоолойд тань хүрэхээс өмнө нийтлэг эвдрэлийн цэгүүдийг хэрхэн яаж гаргах талаар олж мэдсэн.

Tianshun зэвэрдэггүй ган тулгуур эмээлээр юу авах вэ

Материалын бүрэн бүтэн байдлыг та ажиглаж болно

Бид 304 (UNS S30400) эсвэл 316L (UNS S31603) зэвэрдэггүй ган хавтан ба хөндлөвчний шонгоос эмээлийн их бие болон тулгуурын эд ангиудыг цутгаж цутгадаггүй. Материалын дулаан бүр нь EN 10204 3.1 тээрмийн туршилтын гэрчилгээтэй ирдэг бөгөөд бид түүхий эдийг хүлээн авснаас хойш эцсийн хяналт шалгалтаар бүрэн ул мөрийг хадгалж байдаг. Нүхжилтэнд тэсвэртэй байдлыг сайжруулах шаардлагатай төслүүдийн хувьд хүсэлтийн дагуу дуплекс 2205 эсвэл супер-аустенит зэрэглэлийг авах боломжтой.

Зөвхөн нугалсан хавтан биш, инженерчлэгдсэн хэлбэр

Эмээлийн радиусыг хоолойны гаднах диаметртэй тааруулахын тулд нарийн боловсруулдаг бөгөөд ихэвчлэн 1" NB-ээс 48" NB ба түүнээс дээш хэмжээтэй байдаг. Энэ нь ерөнхий V хэлбэрийн тулгуурт үүсэх цэгийн ачааллыг арилгадаг. Халуун шугам дээр бид ихэвчлэн эмээлийн өргөнийг сунгаж, үрэлт багатай PTFE эсвэл бал чулуун гулсуур хавтангуудыг шууд загварт оруулдаг тул тулгуур нь хоолойны дулааны хөдөлгөөнтэй ажилладаг, эсрэгээрээ ажилладаг.

Суулгацыг урьдчилан таамаглах боломжтой болгодог тулгуурын загвар

Тулгуур нь өөрөө буюу эмээлийг бүтцийн гантай холбодог босоо тулгуур нь тогтмол өндөртэй эсвэл тохируулах боломжтой. Тогтмол тулгуурууд нь ихэвчлэн эмээлийн сууринд бүрэн нэвтрэх гагнуур бүхий зэвэрдэггүй ган суваг, H-цацраг эсвэл хоолойгоор хийсэн нэг гагнасан хийц юм. Тохируулах загварууд нь урсгалтай иш ба түгжих самарны зохион байгуулалтыг агуулсан бөгөөд халуун тэгшлэх үед огтлох, дахин гагнахгүйгээр өндөрт нарийн тохируулах боломжийг олгодог.

Бүх даацын гагнуурыг ASME-ийн IX хэсгийн дагуу мэргэшсэн гагнуурчид гүйцэтгэдэг бөгөөд шаардлагатай бол гагнуурын газрын зураг, NDE (PT эсвэл RT)-ийг авах боломжтой. Гагнуурын дараах гадаргуугийн өнгөлгөө нь зэврэлтээс бүрэн эсэргүүцэхийн тулд стандарт даршилж, идэвхгүйжүүлсэн байна.

Ачаа хэрхэн зохицуулдаг

Бид зүгээр л "зэвэрдэггүй материал хүчтэй" гэж боддоггүй. Манай дотоод инженерүүд тулгуурын угсралт бүрийг босоо тэнхлэгийн жин, дулааны тэлэлтийн хүч, үе үе салхи эсвэл газар хөдлөлтийн ачаалал, чиглэлийн өөрчлөлтөд үүсч болох өргөлт зэргийг хослуулан шалгадаг. Хэрэв таны төсөл тодорхой дизайны кодтой бол (ASME B31.1, B31.3, EN 13480 гэх мэт) бид харгалзах стрессийн дүн шинжилгээ, ачааллын өгөгдлийг өгөх боломжтой. Бид хэдэн зуун Ньютоноос 300 кН хүртэл босоо ачаалалд зориулагдсан тулгууруудыг илгээсэн.

Үйлчилгээнд эдгээр дэмжлэгийг хаанаас харах вэ

Олон жилийн туршид манай зэвэрдэггүй ган тулгуур эмээлийн хоолойн тулгуурууд эвдрэлд орох боломжгүй газруудад шилжсэн.

LNG дахин хийжүүлэх терминал – 316 литрийн эмээл, далайн задгай орчинд тасралтгүй давс цацдаг.

Эмийн WFI (тарилгын ус) гогцоонууд - 304 зэвэрдэггүй, бүрэн баримт бичгийн багц, цахилгаан өнгөлгөөний сонголттой.

Хүнсний тос, ундааны үйлдвэрүүд - эрүүл ахуйн шаардлага хангасан профиль, хамгийн бага ан цав, шаардлагатай бол FDA-д нийцсэн жийргэвчний материалаар хийгдсэн тулгуурууд.

Химийн боловсруулалт ба идэмхий бодисыг хадгалах - хлоридын стрессийн зэврэлтээс хамгаалах хагарлыг эсэргүүцэх тусгайлан сонгосон зэрэглэл.

Оффшор платформын дээд талд - бүтцийн суултын дараа дахин тохируулах боломжийг олгодог тохируулгатай тулгуурууд, бүгд гуравдагч этгээдийн бүрэн үзлэгээр 316L хэмжээтэй.

Чанар нь жинхэнэ эсэхийг бид хэрхэн баталгаажуулдаг

Туузан эмээлийн угсралт бүрийг гаргахаасаа өмнө манай дотоод туршилтын лабораториор дамждаг.

Үйлдвэрлэлийн тохиролцсон зургийн дагуу хэмжээст баталгаажуулалт

Зэвэрдэггүй эд ангиудын зэрэглэлийг баталгаажуулах PMI (эерэг материал тодорхойлох).

Чухал гагнуурын будаг нэвчдэг эсвэл рентген шинжилгээ (үйлчлүүлэгчийн тодорхойлолтоор)

Шинэ эсвэл маш их өөрчлөн тохируулсан дизайны хүсэлтийн дагуу туршилтыг ачаалах

Манай үйлдвэр нь ISO 9001:2015 стандартын гэрчилгээтэй бөгөөд үйлдвэрлэлийн болон эцсийн шалгалтын явцад SGS, Bureau Veritas, TÜV зэрэг гуравдагч талын байцаагч нар болон үйлчлүүлэгчийн төлөөлөгчидтэй хамтран ажиллаж хэвшсэн.

Тохируулах нь ердийн зүйл болохоос нэмэлт төлбөр биш юм

Маш цөөхөн төслүүдэд "каталог" зэвэрдэггүй ган эмээл хэрэгтэй. Ихэнх нь тохируулга шаарддаг - өөр өөр суурь хавтангийн хэмжээсүүд, тусгай боолтны нүхний хэв маяг, тусгаарлагчийг арилгахын тулд уртасгасан өндөр, эмээлийн ороосон тодорхой өнцөг, нэгдсэн чиглүүлэгч эсвэл бэхэлгээний хавчаар. Энэ зүгээр. Бид үйлдвэрлэлийн ажлын урсгалаа жижиг багц, захиалгаар хийсэн захиалгаар бий болгосон. Хоолойн өгөгдлийн хуудас, ган хийц, эсвэл энгийн ноорог зураг илгээвэл манай инженерүүд ажлын 2-3 өдрийн дотор саналын зургийг буцааж өгөх болно.

Хоолойн тавиурын давтагдах шаардлага бүхий төслүүдийн хувьд бид кодын нийцлийг алдагдуулахгүйгээр иж бүрэн дэмжлэг үзүүлэх хуваарийг урьдчилан боловсруулж, оновчтой болгох боломжийг тодорхойлж, суурилуулсан нийт зардлыг бууруулж чадна.

Найдвартай байдлын талаархи эцсийн тэмдэглэл

Манай зэвэрдэггүй ган хоолойг дэмжих захиалгын дийлэнх нь биднээс нүүрстөрөгчийн ган тулгуур суурилуулж, зэвэрдэггүй шинэчлэлт хийхээр тусгайлан ирсэн үйлчлүүлэгчдээс ирдэг. "Бүх норсон болон гадна талын тулгуур эд ангиудыг зэврэлтэнд тэсвэртэй" гэж заасан хоолойн техникийн үзүүлэлттэй бол бид тулгуурын эмээл нь системийн нэг хэсэг гэдгийг ойлгож байгаа бөгөөд энэ нь санамсаргүй зүйл биш юм. Ингэж бариад, ингэж шалгаад, баримтжуулаад л.

Үнийн санал эсвэл техникийн хурдан тойм хэрэгтэй байна уу?

Хоолойн хэмжээ, шаардагдах өндөр, ачааллын нөхцлийн талаар манай инженерийн багтай [имэйл / утас] хаягаар холбогдоно уу. Та ердийн хүсэлтийн хувьд 24 цагийн дотор бүрэн саналтай байх болно. Бид мөн Янжоу дахь үйлдвэртэй танилцахдаа баяртай байна - зэвэрдэггүй эмээл нь хавтангаас эцсийн угсралт хүртэл хэрхэн дамждагийг харах нь үйлдвэрлэлийн бодит хяналтаас хэрхэн ялгаатай болохыг ойлгох хамгийн сайн арга юм.

Түгээмэл асуултууд

1. Та дэрний эмээлд ямар төрлийн зэвэрдэггүй ган санал болгодог вэ, би үнэхээр 316 литр авч байгаагаа яаж мэдэх вэ?

Манай стандарт нөөцөд 304 (UNS S30400) болон 316L (UNS S31603) хавтан, баар орно. Хлорид ихтэй эсвэл далайн эрэг орчмын хувьд молибдений агууламжтай тул нүхжилтийн эсэргүүцлийг ихээхэн сайжруулдаг тул бид 316L-ийг зөвлөж байна. Бидний хүлээн авсан дулаан материал бүр нь EN 10204 3.1 тээрмийн туршилтын гэрчилгээтэй ирдэг бөгөөд ямар ч зүсэх, гагнуур хийхээс өмнө манай дотоод лаборатори зэвэрдэггүй материал дээр гар утасны XRF ашиглан PMI (Эерэг материалыг тодорхойлох) хийдэг. Та PMI тайлангийн хуулбарыг эцсийн баримт бичгийн багцдаа хүлээн авах болно - ямар ч таамаглал байхгүй, "надад итгээрэй".

2. Стандарт бус хоолойн OD эсвэл дулаалгын зузаантай тохирох эмээл үйлдвэрлэж чадах уу?

Тийм ээ, энэ бол бидний хувьд ердийн зүйл юм. Та хоолойн бодит гадна диаметрийг (хэрэв эмээл нь тусгаарлагдсан хоолой дээр суувал тусгаарлагчийн OD) өгдөг бөгөөд бид эмээлийн радиусыг яг тэр хэмжээстэй тааруулахын тулд боловсруулдаг. Энэ нь "ойрхон харагдах" нугалсан хавтан биш бөгөөд контактын гадаргууг заасан радиус хүртэл тээрэмддэг бөгөөд ачаалал болон хажуугийн бэхэлгээний шаардлагаас хамааран ихэвчлэн 120 ° -аас 180 ° хооронд ороох өнцөгтэй байдаг. Мөн бид эмээлийн өндрийг уртасгаж, ямар ч талбайн зүсэлтгүйгээр дулаалга, бүрээсийг цэвэрлэх боломжтой.

3. Захиалгат бэхэлгээний угсралтын ачааллын үзүүлэлт, стрессийн тооцоог гаргаж өгдөг үү?

Мэдээжийн хэрэг. Манай инженерийн баг ASME B31.1, B31.3 эсвэл таны төслийн сонгосон кодын дагуу босоо ачаалал, хэвтээ түлхэлт, хосолсон стрессийн шалгалтыг тогтмол хийдэг. Бид тулгуур баганын гулзайлтын шалгалт, суурь хавтангийн холхивчийн ачаалал, гагнуурын бат бэх, боолтны хурцадмал байдал/хүсэлт зэргийг харуулсан тооцооны хуудсыг ирүүлнэ. Хэрэв таны төсөл бие даасан баталгаажуулалт шаардлагатай бол бид таны томилогдсон гуравдагч талын инженертэй ажиллахад ямар ч асуудал байхгүй.

4. Зэвэрдэггүй ган тулгуурыг гагнуурын болон хяналтын ямар стандартыг баримталдаг вэ?

Зэвэрдэггүй тулгууртай эмээл дээрх бүх даацын гагнуурыг ASME-ийн IX хэсэгт заасан WPS-ийн дагуу мэргэшсэн гагнуурчид гүйцэтгэдэг. Эмээл ба тулгуур хоёрын хоорондох ердийн холбоос нь бүрэн нэвтэрсэн ховилтой гагнуур бөгөөд хөлийн хуруунд тэгш гадаргуутай байдаг. Таны тодорхойлолтоос хамааран бид чухал гагнуур дээр будагч бодис нэвтрүүлэх (PT) эсвэл рентген зураг (RT) хийдэг. Гагнуурын дараа зэвэрдэггүй угсралт бүрийг даршилж, идэвхгүйжүүлж, дулааны өнгөийг арилгаж, идэвхгүй хромын ислийн давхаргыг сэргээнэ. Та ялгааг харж болно: гагнуурын бүсийн эргэн тойронд цэнхэр өнгөгүй жигд, мөнгөлөг гадаргуу.

5. Өндөр тохируулгатай тулгуур авч болох уу, өндрийн тохируулга хэр нарийвчлалтай вэ?

Тиймээ, бид халуухан тэгшлэх үед өндөрт нарийн тохируулах шаардлагатай эсвэл бүтцийн ган өндөр нь өөр өөр байж болох газруудад ихэвчлэн ашиглагддаг цоожны самартай тохируулгатай тулгууруудыг санал болгож байна. Тохируулах ердийн хүрээ нь ±25 мм, нарийн утас нь 1-2 мм-ийн босоо нарийвчлалыг зөвшөөрдөг. Тохируулсны дараа цоожны самарыг чангалж, ажлын явцад хөдөлгөөн хийхээс сэргийлж гагнаж байна. Бүтэн ачааны зам нь механик (утас зүсэх) бөгөөд бид ишний хэмжээг тохируулж өгдөг - ачааг зөөхдөө наалдамхай гагнуураас хамааралгүй.

6. Таны зэвэрдэггүй ган тулгуур эрүүл ахуйн шаардлага хангасан эсвэл угаасан орчинд (хоол хүнс, эм) тохиромжтой юу?

Тийм ээ, бид эдгээр програмуудад зориулж олон багцыг хүргэсэн. Эрүүл ахуйн шаардлагад нийцүүлэн бид хавтгай хэвтээ гадаргуу болон ан цавыг аль болох арилгаж, хамгийн багадаа Ra 0.8 μм (32 μin) гадаргуугийн барзгаржилт, эсвэл заасан бол цахилгаан өнгөлгөөг хийж дуусгадаг. Мөн бид утаснуудад FDA-д нийцсэн шүүрэлтийн эсрэг нэгдлүүдийг хэрэглэж, бүх багаж хэрэгсэл, ажлын гадаргууг зэвэрдэггүй материалаар хадгалснаар ферритийн бохирдлоос сэргийлдэг. Баримт бичгийн багцад гадаргуугийн барзгар байдлын тайлан, нарийвчилсан цэвэрлэгээний гэрчилгээ багтаж болно.

7. Захиалгатайгаа хамт ямар бичиг баримт хүлээн авах вэ?

Стандарт ачаанд дараахь зүйлс орно.

Бодит болон зургийн хэмжээсийг харуулсан бүрэн хэмжээст шалгалтын тайлан

EN 10204 3.1 Зэвэрдэггүй эд ангиудын материалын гэрчилгээ

PMI тайлан (хайлшийг шалгах)

Гагнуурын газрын зураг болон NDE тайлан (боломжтой бол PT/RT)

Даршилж, идэвхгүйжүүлэх гэрчилгээ

Дулааны дугаар бүхий тохирлын мэдүүлэг, баглаа боодлын хуудас

Мөн бид таны төслийн тусгай форматаар эмхэтгэсэн мэдээллийн номыг өгөх боломжтой. Манай зэвэрдэггүй бүтээгдэхүүний захиалгын 80 орчим хувь нь одоо наад зах нь үндсэн MDR (Үйлдвэрлэгчийн өгөгдлийн бүртгэл) агуулсан байна.

8. Зэвэрдэггүй гангаар хийсэн эмээлийн багцын бодит хугацаа гэж юу вэ?

Захиалгат хэмжээ, стандарт 304/316L материалтай 5-50 ширхэгийн хувьд манай нийлүүлэх ердийн хугацаа нь зураг батлагдсанаас хойш ажлын 20-30 хоног байна. Том хэмжээтэй эсвэл давхар зэвэрдэггүй гангаар хийсэн захиалга 35-45 хоног хүртэл үргэлжилж болно. Хэрэв та эгзэгтэй цаг хугацааны шугам дээр байгаа бол бид хурдасгах талаар ярилцаж болно – ихэвчлэн материалыг нөөцөлж, ээлж солих замаар ажлын 5-7 хоногоор богиносгож болох ч гагнуурын чанар, шалгалтын үе шатуудыг алдагдуулахгүйгээр хэрэгжүүлэх боломжтой зүйлийн талаар үргэлж ил тод байлгах болно.
