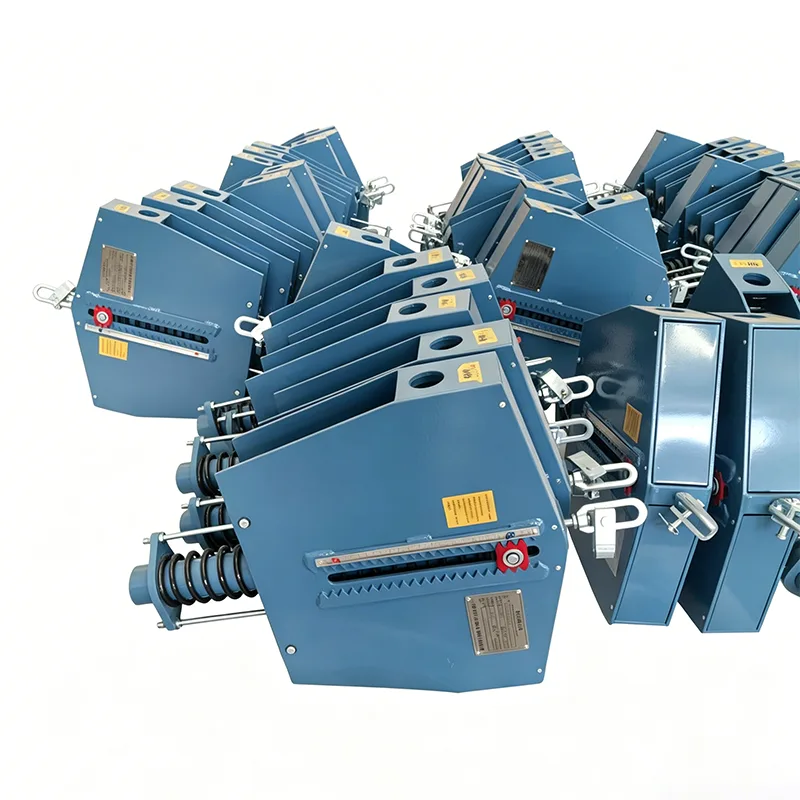

Эрчим хүчний шугам хоолойн байнгын пүршний дэмжлэг

Байгалийн хий, LNG, устөрөгчийн эрчим хүч, уламжлалт эрчим хүч дамжуулах хоолойн сүлжээнд дамжуулах хоолойн систем нь ихэвчлэн газарзүйн нарийн төвөгтэй орчинд тархаж, дулааны хүчтэй тэлэлт, агшилтыг тэсвэрлэдэг. Янжөү Тяньшүн дамжуулах хоолойн технологийн 14 жилийн техникийн хуримтлалаар дамжуулан эрчим хүч дамжуулах хувилбарт зориулсан эрчим хүчний шугам хоолойн байнгын хаврын дэмжлэгийг тусгайлан боловсруулсан. Энэ бүтээгдэхүүн нь дамжуулах хоолойд босоо тэнхлэгийн том шилжилт хийх үед тулгуур ачаалал тогтмол байхын тулд нарийн моментийн тэнцвэрийн механизмыг ашигладаг. Энэ функц нь хавхлаг, компрессор зэрэг мэдрэмтгий төхөөрөмжид ачаалал шилжүүлэхээс үүсэх нэмэлт ачааллаас үр дүнтэй зайлсхийж, холын зайн эрчим хүчний шугам хоолойн аюулгүй, тогтвортой ажиллагааг хангах гол бүрэлдэхүүн хэсэг юм.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Тогтмол пүршний өлгүүрийн хүснэгт	Жишээ
Загвар / Цуврал	PH, LH, CA, CS, TH
Ачааллын хүчин чадал (ашиглалтын)	0.1 кН - 500 кН
Нийт аялал	50мм, 100мм, 200мм, 400мм
Бодит аялал	600 мм хүртэл
Ачааллын хазайлт (хүлцэл)	±5% (Стандарт) / ±3% (Өндөр үзүүлэлт)
Суурилуулалтын байрлал	Хэвтээ / Босоо
Орон сууцны дуусгах	Халуун цайрдсан / эпокси
Ашиглалтын температур.	-20°C - +80°C (Орчны орчин)
Хаврын ороомгийн материал	60Si2Mn / 50CrVA
Ачааллын тохируулгын хүрээ	±10% (Талбарын тохируулга)

Инженерийн дасан зохицох чадвар, ашиглалт, засвар үйлчилгээний давуу тал

Эрчим хүчний шугам хоолойн бодит бүтээн байгуулалт, ашиглалтын явцад эрчим хүчний шугам хоолойн байнгын хаврын дэмжлэгийн загвар нь газар дээр нь барьж байгуулах, дараа нь засвар үйлчилгээ хийх зэрэг асуудлуудыг бүрэн шийдэж өгдөг.

Хүйтэн төлөвийг түгжих, хурдан суурилуулах: Хүргэлтийн өмнө пүршийг урьдчилан шахаж, шугам хоолойн системийн хүчдэлийн тооцооны тайлангийн дагуу хүйтэн төлөвт суурилуулах байрлалд түгжигдэнэ. Төлөвлөсөн стрессийн төлөвт хүрэхийн тулд газар дээр нь зөвхөн энгийн утсыг нарийн тааруулж, үндсээр нь бэхлэх шаардлагатай бөгөөд энэ нь хоолойн галлерей барих хугацааг ихээхэн богиносгодог.

Ашиглалтын хараа хяналт: Өндөр нарийвчлалтай нүүлгэн шилжүүлэх заагч хавтан, ачааллын хэмжүүрээр тоноглогдсон, ашиглалтын болон засвар үйлчилгээний ажилтнууд өдөр бүр үзлэг хийх явцад бүрхүүлийг задлахгүйгээр дамжуулах хоолой нь төлөвлөсөн ажлын байрлалд байгаа эсэхийг зөн совингоор шүүж, дамжуулах хоолойн суулт, хэвийн бус хэв гажилтыг цаг тухайд нь илрүүлэхэд тусалдаг.

Уян хатан үндэслэх аргууд: Үндэс холбох олон төрлийн шийдлүүдийг (гагнасан дан хавтан, цагираг, ган хийцтэй холбогч гэх мэт) өгдөг бөгөөд энэ нь агаарын хоолойн галерей, голын гатлах хоолойн гүүр эсвэл тоног төхөөрөмжийн биетийн хувьд тогтвортой үндэслэгдэх боломжтой.

Үйлдвэрлэлийн болон чанарын хяналтын хатуу систем

Эрчим хүчний дэд бүтцийн аюулгүй байдлын хамгаалалтын шугам болох эрчим хүчний шугам хоолойн байнгын хаврын дэмжлэгийн үйлдвэрлэлийн бүх үйл явц нь чанарын хатуу стандартыг дагаж мөрддөг.

Ачаалахын өмнө бүтээгдэхүүн бүр дээр иж бүрэн туршилт хийдэг

Ачаалахын өмнө бүтээгдэхүүн бүр дотооддоо бүрэн туршилт хийдэг. Энэ процесст хэмжээст болон харааны үзлэг, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, боломжтой бол MT/PT үл эвдэх сорилт, ачааны шилжилтийн муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг орно. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) нийлүүлэгдсэн.

Гуравдагч этгээдийн магадлан итгэмжлэлийн талаарх тодруулга

Дотоод туршилт нь ILAC-аас магадлан итгэмжлэгдсэн гуравдагч талын туршилттай адил биш юм. Хэрэв гуравдагч этгээдийн гэрчлэгдсэн шинжилгээ эсвэл лабораторийн шинжилгээ шаардлагатай бол үүнийг тусдаа нэмэлт үйлчилгээ болгон үзүүлж болно.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Энэхүү үйлчилгээ нь химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилтыг хамарна.

2. Гагнуурын NDT

Боломжтой аргууд нь Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы туршилт (UT), Рентген шинжилгээний (RT) орно.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулсан болно.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бидний бусдаас ялгарах давуу тал

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг.

Стандарт дотоодын ханган нийлүүлэгчээс илүү

Зөвхөн бүтээгдэхүүнээр хангадаг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид хаврын нэгж бүрийг ачаа нүүлгэн шилжүүлэх муруйг нийлүүлдэг. Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг зохион байгуулахад тусалдаг ба PE/CPE инженерүүдийн хилийн чанад дахь төслүүдэд баримт бичгийг шалгахыг дэмждэг.

Яагаад Тяньшүнийн эрчим хүчний шугам хоолойн байнгын хаврын дэмжлэгийг сонгосон бэ?

Эрчим хүчний төслийн гүн гүнзгий туршлага: Бүтээгдэхүүнүүд нь дэлхийн 40 гаруй оронд LNG терминал, байгалийн хий дамжуулах хоолой, боловсруулах төслүүдэд тогтвортой ажиллаж, эрс тэс уур амьсгал, нарийн төвөгтэй ажлын нөхцлийн туршилтыг тэсвэрлэж байна.

Бүрэн процессын инженерийн дэмжлэг: Бид дамжуулах хоолойн стрессийн шинжилгээ (CAESAR II симуляци), төрлийг сонгохоос эхлээд газар дээр нь суурилуулах зааварчилгаа хүртэл техникийн үйлчилгээг бүрэн хэмжээгээр үзүүлж, дэмжлэг тус бүр нь ажлын нөхцөлтэй яг таарч байгааг баталгаажуулдаг.

Найдвартай нийлүүлэлтийн сүлжээ: Манай Жянсу бааз дахь автоматжуулсан үйлдвэрлэлийн шугам, иж бүрэн туршилтын тоног төхөөрөмжид тулгуурлан бид эрчим хүчний томоохон төслүүдийн материалыг цаг тухайд нь, өндөр чанартай нийлүүлдэг.

Амьдралын мөчлөгийн бүрэн дэмжлэг: Бид төслийн онцгой файлуудыг үүсгэж, нөхцөл байдлын үнэлгээ, ачааллыг дахин тохируулах, унтраах засвар үйлчилгээний үед солих зааварчилгааг өгч, шугам хоолойн сүлжээний ашиглалт, засвар үйлчилгээний эрсдлийг бууруулдаг.
