Дамжуулах хоолойн хувьсах пүршний дэмжлэгдулааны тэлэлт, агшилт, чичиргээ эсвэл үйл ажиллагааны нөхцлийн өөрчлөлтөөс үүдэлтэй босоо хөдөлгөөнийг мэдэрдэг үйлдвэрлэлийн шугам хоолойн системийн чухал бүрэлдэхүүн хэсэг юм.Тяньшүндамжуулах хоолойн ачааллыг тэнцвэржүүлэх, хяналттай нүүлгэн шилжүүлэлтийг хангах, цахилгаан станц, нефть химийн байгууламж, газрын тос, хийн систем, ус цэвэршүүлэх төсөл гэх мэт эрэлт хэрэгцээтэй хэрэглээнд холбогдсон тоног төхөөрөмжийг хамгаалахад зориулагдсан стандарт, захиалгат пүршний дэмжлэгийн шийдлүүдийг үйлдвэрлэдэг.
Зөв боловсруулсан хоолойн тулгуур систем нь дамжуулах хоолойн статик жинг үүрэхээс илүү их зүйлийг хийх ёстой. Аж үйлдвэрийн шугам хоолой нь температур, ашиглалтын нөхцөл өөрчлөгдөхөд хөдөлж, тулгуур, төхөөрөмжийн цорго, хавхлага, фланц, бүтцийн холболтод нэмэлт хүчийг бий болгодог. Дамжуулах хоолойн хувьсах пүршний тулгуур нь пүршний уян харимхай шинж чанарыг ашиглан тасралтгүй дэмжлэг үзүүлэхийн зэрэгцээ хяналттай босоо хөдөлгөөнийг зөвшөөрдөг. Энэхүү нийтлэл нь түүний ажиллах зарчим, үндсэн бүрэлдэхүүн хэсгүүд, техникийн үзүүлэлтүүд, хэрэглээ, сонголтын хүчин зүйлүүд, үйлдвэрлэлийн анхаарах зүйлсийг тайлбарлаж, хувьсах пүршний дэмжлэг нь тохиромжтой шийдэл болохыг инженерүүд болон үйлдвэрлэлийн худалдан авагчдад ойлгоход тусалдаг.
Агуулга
- Дамжуулах хоолойн хувьсах хаврын дэмжлэг гэж юу вэ?
- Хувьсах хаврын дэмжлэг яагаад хэрэгтэй вэ?
- Хувьсах пүршний дэмжлэг хэрхэн ажилладаг вэ?
- Гол техникийн үзүүлэлтүүд юу вэ?
- Үндсэн бүрэлдэхүүн хэсгүүд юу вэ?
- Гол давуу талууд юу вэ?
- Хувьсах хаврын дэмжлэгийг хаана ашигладаг вэ?
- Зөв хаврын дэмжлэгийг хэрхэн сонгох вэ?
- Үйлдвэрлэлийн чанар яагаад чухал вэ?
- Энэ нь бусад хоолойн тулгууртай хэрхэн харьцуулагддаг вэ?
- Байнга асуудаг асуултууд
- Дүгнэлт

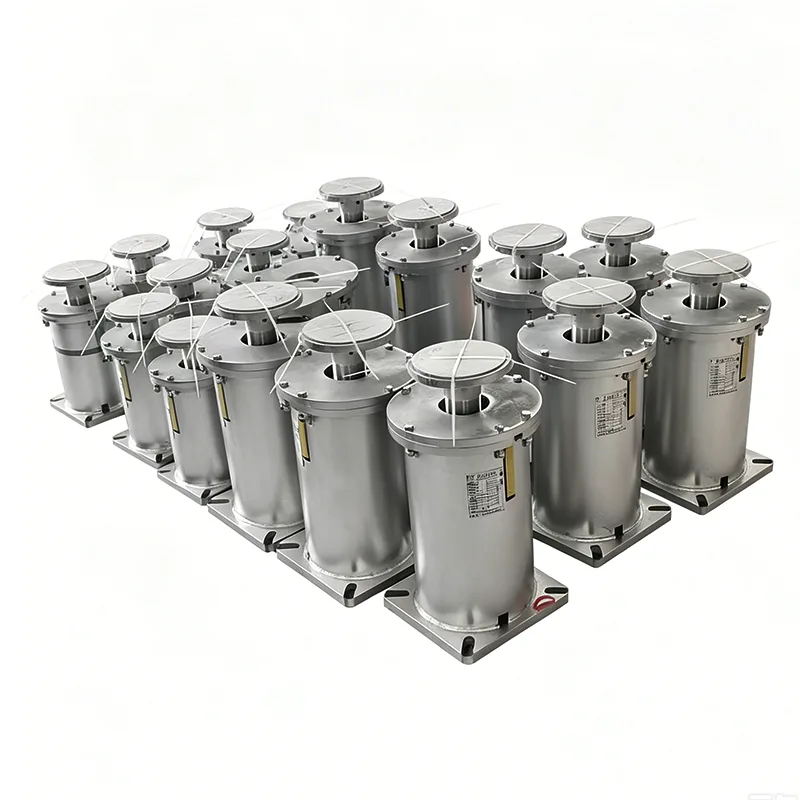

Дамжуулах хоолойн хувьсах хаврын дэмжлэг гэж юу вэ?
Шугам хоолойн хувьсах пүршний тулгуур нь босоо шилжилтийг хангахын зэрэгцээ хоолойн жинг даах зориулалттай уян механик тулгуур юм. Дамжуулах хоолойн хөдөлгөөнийг бүрэн хязгаарлахын оронд хаврын хазайлтаас хамааран өөрчлөгддөг тулгуур хүчийг хангахын тулд пүрш механизмыг ашигладаг.
Энэ загвар нь температурын хэлбэлзэлд өртдөг үйлдвэрлэлийн шугам хоолойд ялангуяа ашигтай байдаг. Жишээлбэл, уурын хоолой нь үйл ажиллагааны явцад халах, унтарсны дараа гэрээ хийх үед босоо чиглэлд хөдөлж болно. Хатуу тулгуур нь энэ хөдөлгөөнийг хязгаарлаж, хоолойн системд хүсээгүй хүчийг шилжүүлж болно. Хувьсах пүршний тулгуур нь шаардлагатай ачааллыг үргэлжлүүлэхийн зэрэгцээ хяналттай уян хатан байдлыг хангадаг.
Тяньшүн нь 2012 оноос хойш дамжуулах хоолойд туслах бүтээгдэхүүн үйлдвэрлэж байгаа бөгөөд дэлхийн хэмжээнд 800,000 гаруй иж бүрдлийг аж үйлдвэрийн төслүүдэд нийлүүлсэн байна. Түүний хувьсах пүршний дэмжлэгийн хүрээ нь олон тохиргоо, даацын хүчин чадал, аяллын сонголтууд, янз бүрийн инженерийн шаардлагад нийцсэн шийдлүүдийг агуулдаг.
Хувьсах хаврын дэмжлэг яагаад хэрэгтэй вэ?
Дамжуулах хоолойн инженерчлэл нь бүтцийн дэмжлэг ба хяналттай хөдөлгөөний хоорондох тэнцвэрийг агуулдаг. Дамжуулах хоолой нь ашиглалтын явцад байрлал өөрчлөгдөхөд хэт их хоёрдогч стресс үүсгэхгүйгээр хангалттай тулгууртай байх ёстой.
- Дулааны хөдөлгөөн:Халаалт, хөргөлтийн улмаас үүссэн хяналттай босоо шилжилтийг хангана.
- Ачааллын хуваарилалт:Хоолой болон холбогдох эд ангиудын байнгын дэмжлэгийг хадгалж байдаг.
- Стресс менежмент:Холбогдсон төхөөрөмжид дамжих хэт их хүчийг багасгахад тусалдаг.
- Чичиргээний хяналт:Хоолойн системийг ажиллуулах уян хатан дэмжлэгийн механизмаар хангадаг.
- Тоног төхөөрөмжийн хамгаалалт:Эмзэг хушуу, фланц, холболтын эргэн тойронд хүсээгүй ачааллыг багасгахад тусалдаг.
- Инженерийн уян хатан байдал:Суурилуулалтын нөхцлөөс хамааран өөр өөр тохиргоог сонгож болно.
Зөв сонголт нь зөвхөн хоолойн диаметрээс илүүтэй бодит инженерийн параметрүүд дээр үндэслэсэн байх ёстой. Дамжуулах хоолойн жин, ажлын температур, босоо шилжилт, суурилуулалтын байрлал, бүтцийн орон зай зэрэг нь дэмжлэгийн сонголтод нөлөөлдөг.
Хувьсах пүршний дэмжлэг хэрхэн ажилладаг вэ?
Үйл ажиллагааны үндсэн зарчим нь пүршний уян хатан чанарт суурилдаг. Дамжуулах хоолой босоо тэнхлэгт шилжих үед хавар хазайж, түүнийг дэмжих хүч нь өөрчлөгддөг. Энэ нь ачааг үргэлжлүүлэхийн зэрэгцээ дамжуулах хоолойн хөдөлгөөнийг дагах боломжийг олгодог.
Дэмжигдсэн дамжуулах хоолой доошоо хөдөлж байх үед хавар нь цааш шахагдаж, дэмжих хүч нэмэгддэг. Дамжуулах хоолой дээшээ хөдлөхөд хаврын шахалт буурч, дэмжих хүч буурдаг. Үүссэн ачааллын өөрчлөлтийг төлөвлөсөн үйл ажиллагааны хүрээнд хянадаг.
Энэ шинж чанар нь хувьсах пүршний тулгуурыг босоо дулааны хөдөлгөөн хүлээгдэж байгаа боловч тодорхой хэмжээний ачааллын өөрчлөлтийг хүлээн зөвшөөрөх боломжтой системд тохиромжтой болгодог. Том аяллын хүрээнд маш бага дэмжлэг үзүүлэх хүчний өөрчлөлтийг шаарддаг програмуудын хувьд инженерүүд оронд нь байнгын пүршний дэмжлэгийг авч үзэж болно.
Гол техникийн үзүүлэлтүүд юу вэ?
Техникийн үзүүлэлтүүд нь дамжуулах хоолойн бодит загвартай тохирч байх ёстой. Tianshun нь үйлдвэрлэлийн янз бүрийн нөхцөлийг хамарсан олон тохиргоог өгдөг.
| Тодорхойлолт | Ердийн муж эсвэл сонголт | Инженерийн зорилго |
|---|---|---|
| Дэмжлэгийн тохиргоо | A, B, C, D, E, F, G төрлүүд | Суурилуулалтын уян хатан байдлыг хангана |
| Хаврын хэмжээ | Үгүй 0–Үгүй. 22 | Өөр өөр ачааллын шаардлагад нийцдэг |
| Аялалын хүрээ | 30, 60, 90, 120, 180 мм | Янз бүрийн босоо хөдөлгөөнийг тохируулна |
| Үйл ажиллагааны ачаалал | 0.2-400 кН | Янз бүрийн дамжуулах хоолойн ачааллыг дэмждэг |
| Хөдөлгөөний чиглэл | Дээш / Доош | Хүлээгдэж буй дулааны шилжилттэй таарч байна |
| Ачааллын хэлбэлзэл | ≤25% стандарт | Дэмжих хүчний өөрчлөлтийг хянадаг |
| Орон сууцны материал | Нүүрстөрөгчийн ган Q235/Q355 | Бүтцийн бат бөх байдлыг хангана |
| Гадаргуугийн боловсруулалт | Халуун цайрдсан / будсан | Байгаль орчны бат бөх чанарыг сайжруулна |
Ашиглалтын нөхцөл нь нэг төслөөс нөгөөд өөр өөр байдаг тул эдгээр утгыг төслийн тусгай инженерийн тооцоог орлохоос илүү сонголтын лавлагаа болгон авч үзэх хэрэгтэй.
Үндсэн бүрэлдэхүүн хэсгүүд юу вэ?
Хувьсах пүршний тулгуур нь ихэвчлэн хэд хэдэн механик бүрэлдэхүүн хэсгүүдийг нэг удирдлагатай тулгуур угсралтад нэгтгэдэг. Хэсэг бүр найдвартай ажиллагаа, суурилуулалтад хувь нэмэр оруулдаг.
- Мушгиа пүрш:Дэмжих хүчийг үүсгэдэг үндсэн уян элемент.
- Дээд ба доод холбох хавтан:Дамжуулах хоолойн угсралт, бүтцийн элементүүдтэй тулгуурыг холбоно.
- Ачааллын үзүүлэлт:Пүршний байрлал, ачаалал, нүүлгэн шилжүүлэлтийн талаар мэдээлэл өгнө.
- Түгжих төхөөрөмж:Тээвэрлэлт, суурилуулалт, ашиглалтанд оруулах үед булаг бэхлэхэд тусалдаг.
- Хамгаалалтын орон сууц:Хаврын механизмыг тоос шороо, борооны ус, хүрээлэн буй орчны бохирдлоос хамгаалахад тусалдаг.
Аж үйлдвэрийн төслүүдийн хувьд бүрэлдэхүүн хэсгүүдийг сонгохдоо ажлын температур, зэврэлт, ачааллын нөхцөл, засвар үйлчилгээний шаардлага, суурилуулах орчин зэргийг харгалзан үзэх шаардлагатай.
Гол давуу талууд юу вэ?
Дамжуулах хоолойн хувьсах пүршний гол давуу тал нь ачааллын дэмжлэгийг хяналттай босоо хөдөлгөөнтэй хослуулах чадвар юм. Энэ нь олон дулааны идэвхтэй дамжуулах хоолойн системд практик сонголт болдог.
- Хяналттай дулааны шилжилт:Хаврын механизм нь дамжуулах хоолойг бүрэн хязгаарлахгүйгээр хоолойн босоо хөдөлгөөнийг дагаж мөрддөг.
- Урьдчилан таамаглаж болох ачааллын өөрчлөлт:Дэмжих хүч нь төлөвлөсөн хязгаарт хаврын хазайлтаас хамаарч өөрчлөгддөг.
- Өргөн тодорхойлолтын сонголт:Янз бүрийн булгийн хэмжээ, аяллын хүрээ нь инженерүүдэд дэмжлэгийн хүчин чадлыг төслийн шаардлагад нийцүүлэх боломжийг олгодог.
- Уян хатан суурилуулалт:Олон тооны дэмжлэгийн тохиргоо нь өөр өөр бүтцийн зохицуулалтыг багтааж болно.
- Засвар үйлчилгээний тав тухтай байдал:Модульчлагдсан бүрэлдэхүүн хэсгүүд нь хяналт шалгалт, солих, засвар үйлчилгээг хялбаршуулж чадна.
- Тохируулга:Стандарт бус төслүүдийн хувьд тусгай ачаалал, нүүлгэн шилжүүлэлт, материал, хэмжээсийн шаардлагыг харгалзан үзэж болно.
Хувьсах хаврын дэмжлэгийг хаана ашигладаг вэ?
Хувьсах пүршний тулгуурыг ердийн үйл ажиллагааны явцад босоо хөдөлгөөн хийдэг үйлдвэрлэлийн шугам хоолойн системд ихэвчлэн авч үздэг. Ердийн хэрэглээнд:
- Дулааны цахилгаан станцуудын уурын болон тэжээлийн усны шугам хоолой
- Конденсат ба туслах хоолойн систем
- Нефть химийн процессын шугам хоолой
- Дулаан солилцооны холболтын шугам хоолой
- Газрын тос, байгалийн хийн тээврийн систем
- Байгалийн хийн компрессорын станцууд ба хавхлагын камерууд
- Төвлөрсөн дулааны шугам сүлжээ
- Ус, бохир ус цэвэрлэх байгууламж
- Усан онгоцны болон офшор хоолойн систем
Жишээлбэл, өндөр температуртай технологийн шугамд олон удаа халаах, хөргөх нь хоолойн өндрийг өөрчлөхөд хүргэдэг. Зөв сонгогдсон хаврын тулгуурууд нь ашиглалтын мөчлөгийн туршид дамжуулах хоолойн дэмжлэгийг хадгалахын зэрэгцээ энэ хөдөлгөөнийг хангаж чадна.
Зөв хаврын дэмжлэгийг хэрхэн сонгох вэ?
Зөв сонголт нь төслийн үнэн зөв мэдээллээс эхэлдэг. Зөвхөн нэрлэсэн хоолойн хэмжээн дээр тулгуурлан пүршний тулгуурыг худалдан авах нь даацын хүчин чадал, аяллын хүрээг тохиромжгүй болгож болзошгүй юм.
Инженерүүд болон худалдан авагчид үнийн санал авахаасаа өмнө дараах мэдээллийг бэлтгэх ёстой.
- Дамжуулах хоолойн ашиглалтын ачаалал
- Суурилуулсан эсвэл хүйтэн ачаалал
- Ашиглалтын эсвэл халуун ачаалал
- Хүлээгдэж буй босоо шилжилт
- Хөдөлгөөний чиглэл
- Ашиглалтын температур
- Дамжуулах хоолой ба тусгаарлагчийн жин
- Суурилуулалтын байршил, боломжтой зай
- Шаардлагатай материал ба гадаргуугийн боловсруулалт
- Төслийн холбогдох стандарт, баримт бичиг
Бүрэн мэдээллээр хангах нь мэргэжлийн хувьсах пүршийг дэмжих нийлүүлэгчид тохирох тохиргоог санал болгож, суулгах явцад шаардлагагүй дахин дизайн хийхээс зайлсхийх боломжийг олгодог.
Үйлдвэрлэлийн чанар яагаад чухал вэ?
Хаврын дэмжлэгийн гүйцэтгэл нь хаврын нарийвчлал, материалын чанар, хэмжээсийн тууштай байдал, ачааллын тохируулга, угсралтын чанараас ихээхэн хамаардаг. Тиймээс тулгуур нь үйлдвэрлэлийн чухал шугам хоолойн системийн нэг хэсэг болсон үед үйлдвэрлэлийн хяналт чухал байдаг.
Тяньшүн хэлэхдээ, түүний үйлдвэрлэлийн үйл явц нь түүхий эд материалын хяналт, CNC пүрш үйлдвэрлэх, пүршний гүйцэтгэлийн туршилт, бэлэн бүтээгдэхүүний хэмжээсийн хяналт, ачааллын тохируулга, нийлүүлэлтийн өмнөх хяналт зэргийг багтаадаг. Чанарын удирдлагын систем нь ISO 9001:2015 сертификаттай бөгөөд бүтээгдэхүүн нь CE болон API-ийн шаардлага зэрэг олон улсын стандартад нийцэж байгааг тус компани мэдэгддэг.
Аж үйлдвэрийн томоохон захиалгын хувьд худалдан авагчид үйлдвэрлэгчээс зохих хяналтын бүртгэл, ачааллын өгөгдөл, материалын баримт бичиг, хэмжээст мэдээлэл, техникийн дэмжлэг үзүүлж чадах эсэхийг анхаарч үзэх хэрэгтэй. Эдгээр баримт бичиг нь суурилуулалт, ашиглалтад оруулах, ирээдүйн засвар үйлчилгээг илүү хянах боломжтой болгодог.
Энэ нь бусад хоолойн тулгууртай хэрхэн харьцуулагддаг вэ?
Хувьсах пүршний тулгуур нь бүх төрлийн хоолойн тулгуурыг солих зориулалттай биш юм. Тохиромжтой шийдэл нь дамжуулах хоолойн хөдөлгөөний хэмжээ болон дэмжих хүчний зөвшөөрөгдөх өөрчлөлтөөс хамаарна.
| Харьцуулах хүчин зүйл | Хувьсах пүршний дэмжлэг | Хатуу хоолойн дэмжлэг | Хаврын байнгын дэмжлэг |
|---|---|---|---|
| Босоо хөдөлгөөн | Хяналттай хөдөлгөөнийг тохируулна | Ерөнхийдөө хөдөлгөөнийг хязгаарладаг | Илүү том хөдөлгөөнийг багтаадаг |
| Ачааллын өөрчлөлт | Дунд зэрэг | Хязгаарлалтын нөхцөлд огцом өөрчлөгдөж болно | Маш бага |
| Ердийн хэрэглээ | Ерөнхий дулааны шилжилт | Хамгийн бага шилжилт | Их хэмжээний нүүлгэн шилжүүлэлт эсвэл мэдрэмтгий систем |
| Бүтцийн нарийн төвөгтэй байдал | Дунд зэрэг | Бага | Илүү өндөр |
| Зардлын түвшин | Дунд зэрэг | Ерөнхийдөө доогуур | Ерөнхийдөө өндөр |
Гол ялгаа нь хөдөлгөөн ба дэмжих хүчний хоорондын хамаарал юм. Хувьсах пүршний тулгуур нь бэхэлгээний хүчийг тодорхой хязгаарт өөрчлөх боломжийг олгодог бол тогтмол пүршний тулгуур нь аяллын хүрээнд илүү тогтвортой дэмжих хүчийг хадгалах зорилготой юм.
Байнга асуудаг асуултууд
Дамжуулах хоолойн хувьсах пүршний гол үүрэг юу вэ?
Үүний гол үүрэг нь дулааны тэлэлт, агшилт, чичиргээ эсвэл ашиглалтын нөхцөлийн өөрчлөлтөөс үүдэлтэй хяналттай босоо хөдөлгөөнийг хангахын зэрэгцээ дамжуулах хоолойн ачааллыг дэмжих явдал юм.
Хатуу тулгуурын оронд хувьсах пүршний тулгуурыг хэзээ хэрэглэх вэ?
Ашиглалтын явцад дамжуулах хоолойг босоо чиглэлд шилжүүлэх шаардлагатай үед хувьсах пүршний тулгуурыг анхаарч үзэх хэрэгтэй. Хөдөлгөөн бага, хязгаарлалтыг хүлээн зөвшөөрөх боломжтой тохиолдолд хатуу тулгуур нь ерөнхийдөө илүү тохиромжтой байдаг.
Хувьсах ба тогтмол пүршний тулгууруудын хооронд ямар ялгаа байдаг вэ?
Хувьсах пүршний тулгуур нь пүрш хазайх үед тулгуур хүчээ өөрчилдөг. Тогтмол пүршний тулгуур нь тогтоосон аяллын хязгаарын туршид бараг тогтмол бэхэлгээний хүчийг хадгалах зориулалттай бөгөөд ачааллын өөрчлөлтийг багасгах шаардлагатай програмуудад ашигтай болгодог.
Хувьсах хаврын дэмжлэгийг захиалахдаа ямар мэдээлэл шаардлагатай вэ?
Чухал мэдээлэлд ихэвчлэн үйл ажиллагааны ачаалал, хүйтэн ачаалал, халуун ачаалал, босоо шилжилт, хөдөлгөөний чиглэл, үйл ажиллагааны температур, суурилуулах нөхцөл, боломжтой зай, материалын шаардлага, холбогдох инженерийн стандартууд орно.
Тяньшүн хаврын тусламжийн шийдлүүдийг тохируулж өгч чадах уу?
Тиймээ. Tianshun нь тусгай даацын хүчин чадал, аялалын шаардлага, хэмжээс, суурилуулах хязгаарлалт, материал, гадаргууг цэвэрлэх шаардлагад нийцсэн шийдлүүдээс гадна стандартчилсан бүтээгдэхүүнээр хангадаг.
Дүгнэлт
Зөв сонгогдсонДамжуулах хоолойн хувьсах пүршний дэмжлэгдамжуулах хоолойн ачааллыг дэмжих, хяналттай дулааны хөдөлгөөний хоорондох бодит тэнцвэрийг хангаж чадна. Урьдчилан таамаглахуйц дэмжих хүчийг хадгалахын зэрэгцээ босоо тэнхлэгийн шилжилтийг зөвшөөрснөөр энэ нь дамжуулах хоолойн ачааллыг зохицуулах, эрчим хүч үйлдвэрлэх, нефть химийн, газрын тос, байгалийн хий, ус цэвэршүүлэх болон бусад үйлдвэрлэлийн салбарт холбогдсон төхөөрөмжийг хамгаалахад тусална. Бодит ачаалал, нүүлгэн шилжүүлэлт, температур, суурилуулалт, бүтцийн шаардлагын дагуу хамгийн тохиромжтой загварыг үргэлж сонгох хэрэгтэй. Стандартчилагдсан тохиргоо, өөрчлөх чадвар, чанарын хяналтын журам, техникийн дэмжлэгтэйгээр Тяньшун нь үйлдвэрлэлийн шугам хоолойн өргөн хүрээний төслүүдэд хаврын дэмжлэг үзүүлэх шийдлүүдийг хангаж чадна. Хэрэв та шинэ шугам хоолойн системийг төлөвлөж байгаа бол одоо байгаа тулгууруудыг солих эсвэл тусгай тохируулсан пүршний дэмжлэгийн шийдлийг үнэлэх гэж байгаа бол,бидэнтэй холбоо барина ууТохирох бүтээгдэхүүний тохиргоо болон үнийн саналыг хэлэлцэхийн тулд таны техникийн шаардлагуудтай.
