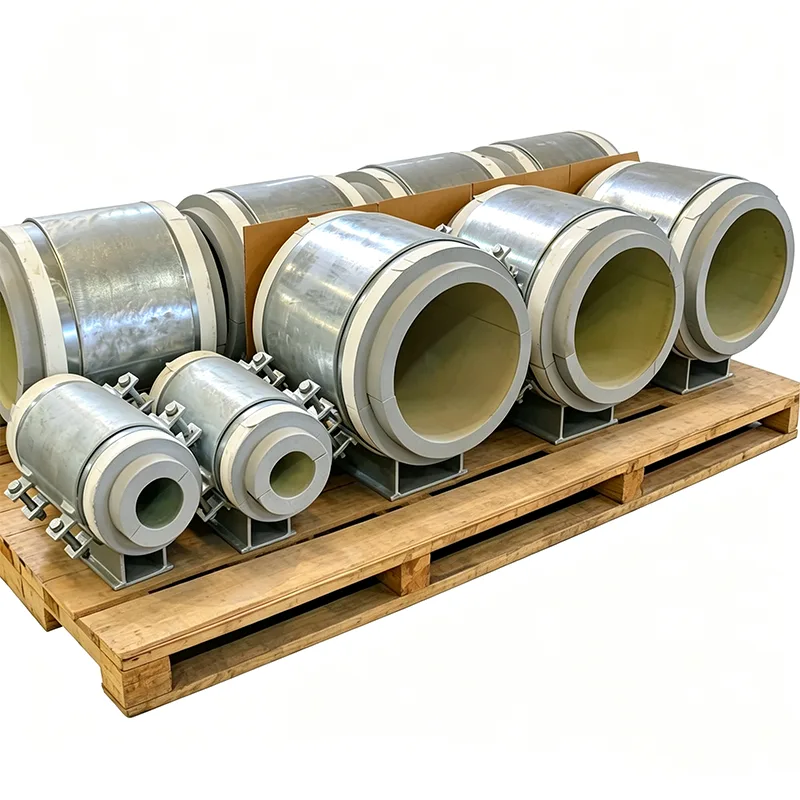

Урьдчилан тусгаарлагдсан хоолойн гулсуурын дэмжлэг

Температурын өөрчлөлтийн үед өргөжиж, агшдаг хоолой нь тулгуур дээрээ хөдлөх шаардлагатай. Тусгаарлагч байх ёстой хоолой нь эвдэрсэн дулааны дугтуйтай байх шаардлагатай. Нэг тулгуур цэг дээр хоёр шаардлагыг хангана гэдэг нь ихэвчлэн тусдаа гулсуур хавтанг суурилуулж, дараа нь талбайн эргэн тойронд тусгаарлагчийг огтлох гэсэн үг юм - дараалал нь буруу тохируулга, шахагдсан тусгаарлагч, найдваргүй уурын битүүмжлэл зэрэгт зай үлдээдэг. Урьдчилан тусгаарлагдсан хоолойн гулсуур нь гулсах механизм болон тусгаарлагч блокыг хоолой болон зэргэлдээх тусгаарлагчийг хүлээн авахад бэлэн болсон үйлдвэрээс угсарсан нэг нэгж болгон нэгтгэснээр үүнийг шийддэг.

Бид 2012 оноос хойш 45 гаруй оронд уурын шугам, хөргөсөн усны сүлжээ, криоген дамжуулах хоолой зэрэгт зориулж эдгээр нэгдсэн гулсууруудыг Янжоу дахь үйлдвэртээ үйлдвэрлэж байна. Угсралт бүр нь хоолой чөлөөтэй хөдөлж, тусгаарлагч нь бүрэн бүтэн, тулгуур ган нь аюулгүй температурт байхаар хийгдсэн.

Гулсах болон тусгаарлагч функцууд хэрхэн хамтран ажилладаг

Туслах их бие нь хоолойн ачааллыг эмээлээс доош суурийн хавтан руу шилжүүлдэг хатуу, өндөр нягтралтай тусгаарлагч блок агуулдаг. Ачааллын замаар металлд хүрэхгүй: тусгаарлагч нь өөрөө дулааны эвдрэлийн үүрэг гүйцэтгэдэг. Тусгаарлагч блокны доор үрэлт багатай гулсах хосыг үйлдвэрлэх явцад нарийн байрлуулна.

Дээд гулсах бүрэлдэхүүн хэсэг нь тусгаарлагч блокийн доод талд эсвэл завсрын ачаалал тараах хавтан дээр наасан өнгөлсөн зэвэрдэггүй ган хуудас юм.

Доод гулсах бүрэлдэхүүн хэсэг нь ган суурь хавтангийн дээд хэсэгт бэхлэгдсэн PTFE буюу бал чулуугаар шингээсэн дэвсгэр юм.

Гулсуурын интерфейс бүхэлдээ тулгуур их бие дотор хаалттай бөгөөд барилгын тоос, салхинд хийссэн шороо, чийгээс хамгаалагдсан бөгөөд энэ нь үрэлтийг нэмэгдүүлэх эсвэл цаг хугацааны явцад зэврэлт үүсгэдэг.

Гулсуурын гадаргуугийн талбай болон аяллын уртыг таны хоолойн стрессийн шинжилгээний өгөгдлөөс тооцоолно. Бид хүлээгдэж буй хамгийн их нүүлгэн шилжүүлэлтийн хэмжээнээс илүү өгөөмөр маржин нэмдэг тул ер бусын түр зуурын үе ч дэмжлэгийг төлөвлөсөн хүрээнээс хэтрүүлэхгүй.

Таны ажлын температурт ажиллах тусгаарлагч

Тусгаарлагч блокийн материалыг нэг төрлийн нөөцөөс сонгоогүй, таны шугамын тодорхой дулааны нөхцөлд тохируулан сонгоно. Манай стандарт материалын сонголтууд нь:

Өндөр нягтралтай PIR (полиизоцианурат): -50 хэм хүртэл хөргөсөн ус, давсны уусмал, хүйтэн үйлчилгээнд зориулагдсан.

Үүрэн шил: -196°С хүртэл чийг нэвчихгүй байх нь чухал байдаг криоген хэрэглээнд зориулагдсан.

Кальцийн силикат: 650°С хүртэл температурт уур, халуун тос, технологийн шугамд зориулагдсан.

Перлит дээр суурилсан эсвэл бичил сүвэрхэг хавтан: хэт өндөр температурт маш бага дулаан дамжуулалт шаарддаг хэрэглээнд зориулагдсан.

Блок бүрийг хоолойн диаметр болон төсөлд заасан тусгаарлагчийн зузаантай тохируулан боловсруулдаг. Ашиглалтын явцад бутлахаас урьдчилан сэргийлэхийн тулд түүний шахалтын бат бэхийг зөвхөн ашиглалтын жингээс гадна бүрэн гидротуршилтын ачааллын эсрэг баталгаажуулдаг.

Тасрагдахгүй уурын хаалт

Металл гутлын их бие нь нэгдсэн битүүмжлэх фланцаар хийгдсэн байдаг. Талбайн багийнхан хоолойн дулаалга, гаднах бүрээсийг суурилуулахдаа уурын хаалтыг шууд энэ фланц руу авчирч, наалдамхай эсвэл туузаар битүүмжилнэ. Үр дүн нь тасралтгүй, шалгаж болохуйц дугтуйг шууд дэмжих байрлалаар дамждаг - ямар ч цоорхой байхгүй, гараар зүсэх засвар байхгүй, зөвхөн сайтад түрхсэн мастикт хамаарахгүй.

Баримтжуулалт ба найдвартай байдал

Урьдчилан дулаалгатай гулсуур бүрийг иж бүрэн баримт бичгийн хамт илгээдэг.

EN 10204 Бүх ган эд ангиудын 3.1 төрлийн гэрчилгээ.

Тусгаарлагч материалын өгөгдлийн хуудас нь тооцооны температурт дулаан дамжилтын илтгэлцүүр ба шахалтын бат бэхийн утгууд.

Лабораторийн туршилтаар баталгаажуулсан гулсуур хавтангийн үрэлтийн коэффициентийн гэрчилгээ.

Аялалын хүрээ, блокны зузаан, суурь хавтангийн хэмжээсийг баталгаажуулсан хэмжээст тайлан.

Нийтлэг програмууд

Цахилгаан станц, үйлдвэрлэлийн байгууламж дахь уурын болон конденсат хоолойн тавиурууд.

Урт шулуун зам дээр гулсуурын тулгууруудыг байрлуулсан хөргөсөн ус ба дүүргийн хөргөлтийн шугам.

Дулааны агшилт нь найдвартай, үрэлт багатай гулсах гадаргууг шаарддаг криоген хоолойн галлерей.

Талбай дээр угсарсан гулсуур хавтангууд нь тусгаарлагдсан хоолойн систем нь дулаалгын суурилуулалтыг удаашруулж, шалгалт хийхэд хүндрэл учруулдаг.

Яагаад Тяньшун гэж?

Хэд хэдэн дулааны мөчлөгийн дараа тусгаарлагчийг бэхлэх эсвэл бутлах гулсуурын тулгуур нь гулсуур биш бөгөөд энэ нь ирээдүйн засварын захиалга юм. Манай үйлдвэрт нэгдсэн арга барил нь талбайн угсралтын хэлбэлзлийг арилгаж, гулсах гадаргууг тэгшлэх, дулаалгын блокыг бүрэн дэмжиж, уурын саадыг талбайн багийнхан цэвэрхэн гүйцэтгэх боломжийг олгодог. Бид таны изометрээс эхэлдэг 70% давтан бизнес, инженерийн дэмжлэгтэйгээр эхний халаалтаас сүүлчийнх хүртэл урьдчилан таамаглахуйц гүйцэтгэлтэй бүтээгдэхүүнийг хүргэж байна.

Түгээмэл асуулт

Асуулт: Гулсуурын гадаргуу нь элэгдсэн тохиолдолд сольж болох уу?

Х: Гулсуурын гадаргуу нь хаалттай, үйлдвэрийн угсралт дотор бэхлэгдсэн байдаг тул талбайг солих нь практик биш юм. Бидний ашигладаг материалууд нь дизайны ачааллын дор хэдэн арван жилийн хөдөлгөөнд зориулагдсан бөгөөд бид захиалга бүрт үрэлтийн туршилтын өгөгдлийг өгдөг.

Асуулт: Ямар температурын хүрээг хамрах вэ?

A: -196°C (эсийн шил) -ээс +650°C (кальцийн силикат). Илүү өндөр температурыг тусгай материалаар хангаж болно - манай инженерийн багтай холбоо барина уу.

Асуулт: Дулаалгын блокыг гулсалтын үйлдлээр хяргахаас хэрхэн сэргийлэх вэ?

Х: Гулсуурын хавтгай нь тусгаарлагч блокийн доор байрладаг бөгөөд хатуу ачаа хуваарилах хавтан нь хоёрыг тусгаарладаг. Тусгаарлагч нь зөвхөн шахалтын ачааллыг мэдэрдэг; гулсах хүч нь металл гадаргуугийн хооронд шууд дамждаг.

А: Хоолойг хажуу тийш нь чиглүүлдэг гулсуурын тулгуур авч болох уу?

Х: Тийм ээ. Бид тулгуур биед салшгүй чиглүүлэгч хавтанг нэмж, хажуугийн шилжилтийг хязгаарлахын зэрэгцээ тэнхлэгийн хөдөлгөөнийг зөвшөөрдөг.

Бүтээгдэхүүн бүрийг тээвэрлэхээс өмнө дотооддоо бүрэн туршиж үздэг

Илгээхээс өмнө бүтээгдэхүүн бүр дотооддоо бүрэн туршилтын хөтөлбөрт хамрагддаг. Энэ хөтөлбөр нь хэмжээст болон харааны хяналт, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, боломжтой бол MT/PT үл эвдэх сорилт, ачаа нүүлгэн шилжүүлэх муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг орно. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) нь ачааны хамт ирдэг.

Энэхүү дотоод туршилт нь ILAC-аар магадлан итгэмжлэгдсэн гуравдагч этгээдийн туршилт биш юм

Гуравдагч этгээдийн гэрчлэгдсэн шинжилгээ эсвэл лабораторийн шинжилгээ шаардлагатай бол нэмэлт үйлчилгээ болгон тусад нь зохион байгуулж болно.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Химийн найрлагын шинжилгээ, суналтын туршилт, Charpy бага температурт цохилтын туршилт, хатуулгийн туршилт хийх боломжтой.

2. Гагнуурын NDT

Соронзон бөөмийн туршилт (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы сорил (UT), Рентген шинжилгээ (RT) зэргийг хийж болно.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулсан болно.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Биднийг юугаараа ялгаатай болгодог вэ

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Ачааллын нарийвчлал, туршилтын стандарт, баримт бичгийн системийн хувьд бид LISEGA олон улсын хоолойг дэмжих системийг жишиг болгон ашигладаг.

Стандарт дотоодын үйлдвэрлэгчээс илүү

Стандарт дотоодын үйлдвэрлэгч нь ихэвчлэн зөвхөн бүтээгдэхүүнийг нийлүүлдэг. Хаврын нэгж бүрээр ачаа нүүлгэн шилжүүлэх муруйг гаргаж өгснөөр бид цаашаа явна. Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг зохион байгуулахад тусалдаг ба PE/CPE инженерүүдийн хилийн чанад дахь төслүүдэд баримт бичгийг шалгахыг дэмждэг.
