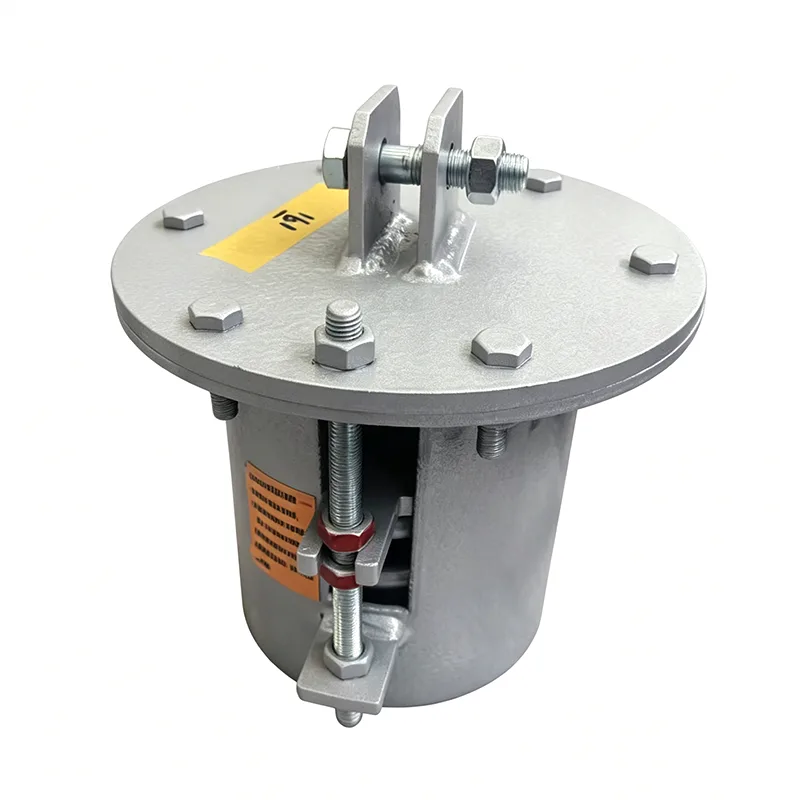

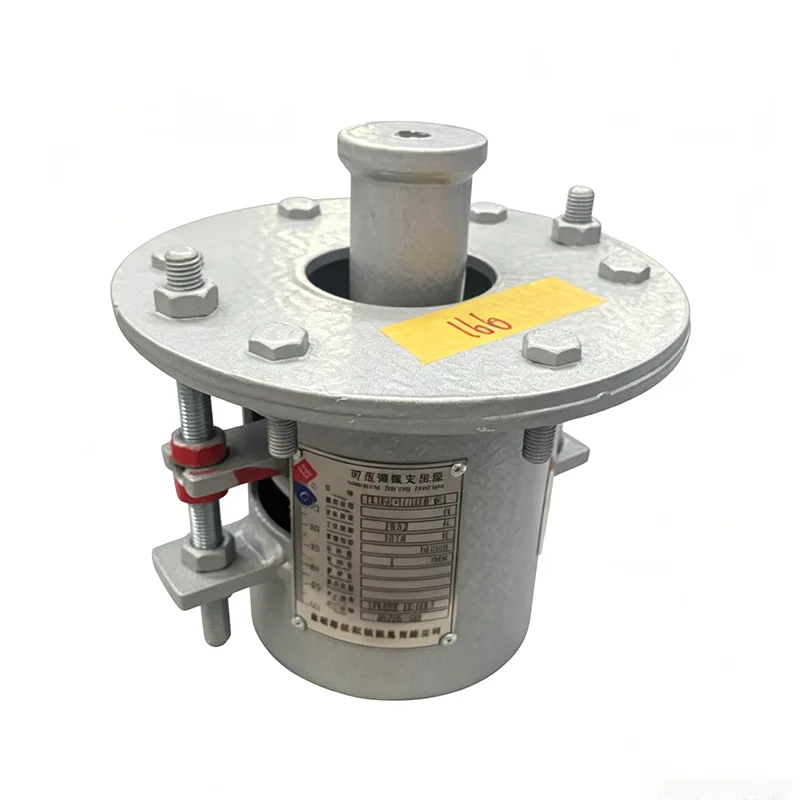

ASME стандарт хаврын өлгүүр

Yangzhou Tianshun Pipeline Technology ХХК нь 2012 онд байгуулагдсан цагаасаа хойш 14 жилийн турш дамжуулах хоолойн системийн шийдлээр мэргэшсэн. Техникийн гүн гүнзгий туршлага, дэлхийн үйлчилгээний туршлагатай бид ASME стандарт хаврын өлгүүрийг бахархалтайгаар танилцуулж байна.

ASME стандартын дагуу нарийн зохион бүтээж, үйлдвэрлэсэн энэхүү бүтээгдэхүүн нь эрчим хүч, нефтийн хими, эрчим хүч болон бусад салбарт дамжуулах хоолойн дэмжлэг, нүүлгэн шилжүүлэлтийн нөхөн төлбөрийн шаардлагыг хангах зорилгоор бүтээгдсэн. Тогтвортой гүйцэтгэл, найдвартай чанарын хувьд энэ нь дэлхийн инженерийн төслүүдэд дамжуулах хоолойн аюулгүй ажиллагааг хангах чухал хамгаалалт болдог.

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.

Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.

Бүтээгдэхүүн нь эрчим хүч, нефть-хими болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн аяллын тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Дизайн ба үйлдвэрлэл

1. Стандартад нийцсэн нарийвчлалтай дизайн

▶  Бүтээгдэхүүн нь ASME PTC30.1 зэрэг олон улсын стандартад бүрэн нийцэж, механик шинж чанар, бат бөх чанар нь хөдөлмөрийн хүнд нөхцөлд тавигдах шаардлагыг хангадаг.

▶  Төгсгөлийн элементийн шинжилгээ (FEA) нь бүтцийг оновчтой болгож, ачаалал, шилжилт хөдөлгөөн, тогтвортой байдлыг үр дүнтэй тэнцвэржүүлэн системийн аюулгүй байдлыг сайжруулах зорилгоор ашигладаг.

▶  Бүх хэрэглээний хувилбаруудыг хамарсан загвар болон ачааллын зэрэглэлийг бүрэн хэмжээгээр авах боломжтой.

2. Дээд зэрэглэлийн материал ба нарийн гар урлал

▶  Үндсэн хэсэг нь өндөр бат бэх хайлшин ган эсвэл зэвэрдэггүй гангаар хийгдсэн бөгөөд гадаргуу дээр халуун цайрдсан эсвэл зэврэлтээс хамгаалах бүрээстэй, зэврэлтэнд маш сайн тэсвэртэй.

▶  Хаврын элементүүд нь урт хугацааны ашиглалтын явцад хуванцар хэв гажилтыг арилгахын тулд тусгай дулааны боловсруулалтанд хамрагдаж, 30 гаруй жилийн ашиглалтын хугацааг өгдөг.

▶  Үйлдвэрлэлийн туршид CNC боловсруулалт, автоматжуулсан хяналтыг хэрэгжүүлдэг бөгөөд нэгж бүрийг 0.5 мм-ийн нарийвчлалын хүлцэлээр хянадаг бөгөөд нэгж бүрийг тэг согоггүй нийлүүлдэг.

Үндсэн давуу тал

Чанар ба гэрчилгээ

Бүх бүтээгдэхүүнийг тээвэрлэхээс өмнө дотооддоо иж бүрэн шинжилгээнд хамруулдаг.

Дотоод туршилтанд: хэмжээст болон харааны үзлэг, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, MT/PT үл эвдэх сорилт (боломжтой бол), хаврын ачааллын туршилт (ачааллын шилжилтийн муруйтай), бүрхүүлийн зузааныг хэмжих зэрэг орно.

Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) өгөгдсөн.

Дотоод туршилт нь ILAC-аас итгэмжлэгдсэн гуравдагч этгээдийн туршилт биш юм. Гуравдагч этгээдийн гэрчлэгдсэн туршилт эсвэл лабораторийн шинжилгээг тусдаа, нэмэлт үйлчилгээ болгон авах боломжтой.

Гуравдагч талын нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан):

1. Материалын туршилт: химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилт.

2. Гагнуурын NDT: Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы туршилт (UT), Рентген шинжилгээ (RT).

3. Ачааллын шилжилтийн муруйг багтаасан хаврын ачааллын гүйцэтгэлийн туршилт.

4. Халуун цайрдсан/эпокси бүрхүүлийн зэврэлтээс хамгаалах хяналт.

5. Гэрчтэй туршилт, үйлдвэрийн хяналт, Ачилтын өмнөх хяналт (PSI).

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг. Зөвхөн бүтээгдэхүүнийг өөрөө нийлүүлдэг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид пүршний нэгж бүрээр ачаа нүүлгэн шилжүүлэх муруйг өгдөг; Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг хөнгөвчлөх, гадаад дахь төслүүдэд PE/CPE инженерүүдийн баримт бичгийг шалгахад дэмжлэг үзүүлдэг.

Хэрэглээний хувилбарууд

Үйлчилгээ ба дэмжлэг

1.Мэргэжлийн сонгон шалгаруулалтын дэмжлэг: Ахлах инженерүүдийн баг нь онлайн сонголтын хэрэгслээр ханган, 2 цагийн дотор тохируулсан шийдлийн хүсэлтэд хариу өгдөг.

2.Бүрэн мөчлөгийн үйлчилгээ: Техникийн зөвлөгөө, суурилуулах заавар, борлуулалтын дараах засвар үйлчилгээг хамарсан нэг цэгийн үйлчилгээ, дэлхийн 24 цагийн турш хариу үйлдэл үзүүлэх.

3.Өгөгдөлтэй шийдлүүд: Хэрэглэгчдэд системийн дизайныг оновчтой болгоход туслах шугам хоолойн стрессийн шинжилгээний програм хангамжийн үнэгүй интерфейсээр хангагдсан.

Яагаад Yangzhou Tianshun-ийн ASME стандарт хаврын өлгүүрийг сонгох хэрэгтэй вэ?

▶  Аж үйлдвэрийн 14 жилийн туршлага: 1000 гаруй гол төслийг хамарсан дэлхийн 40 гаруй оронд үйлчлүүлэгчдэд үйлчилдэг. Бүтээгдэхүүний тогтвортой байдлыг бодит амьдрал дээр бүрэн баталгаажуулсан.

▶  Технологийн манлайлал: Бид бүтээгдэхүүний гүйцэтгэлийг тасралтгүй оновчтой болгохын тулд олон их дээд сургуулиудтай хамтарсан R&D хийж, үндэсний 6 патент эзэмшдэг.

▶  Салбарын тэргүүлэгчдийн итгэлийг хүлээсэн: Sinopec, Shell, General Electric зэрэг тэргүүлэгч аж ахуйн нэгжүүдийн урт хугацааны түнш, давтан худалдан авалтын хувь 85%-иас давсан.

▶  Ил тод хүргэлт: Цаг хугацаанд нь хүргэх, саатал гарах эрсдэлийг арилгахын тулд үйлдвэрлэлийн явцыг бүрэн хянах боломжтой.

Одоо бидэнтэй холбоо барина уу:

Yangzhou Tianshun Pipeline Technology Co., Ltd нь мэргэжлийн, найдвартай, найдвартай ASME стандарт пүршний өлгүүрээр тантай хамтран ажиллаж, инженерийн төслүүдээ хамгаалахыг тэсэн ядан хүлээж байна.
