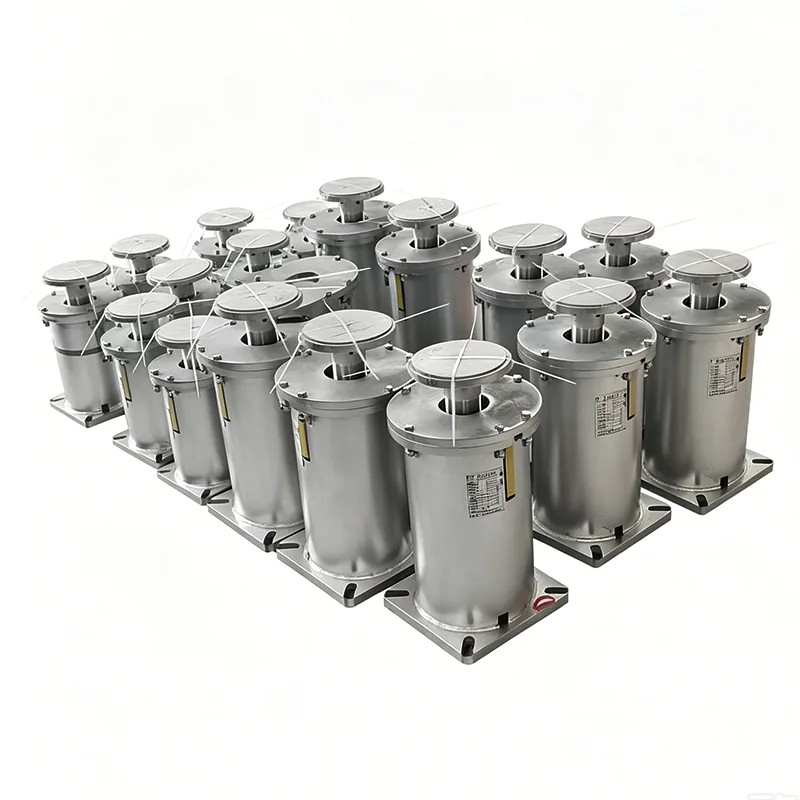

Дамжуулах хоолойн хувьсах пүршний дэмжлэг

Дамжуулах хоолойн хувьсах пүршний дэмжлэг нь дамжуулах хоолойн босоо шилжилтийг тэсвэрлэх зориулалттай уян хатан тулгуур төхөөрөмж юм. Энэ нь пүршний өвөрмөц хөшүүн байдлыг ашиглан зөвшөөрөгдөх шилжилтийн хязгаарт тохируулж болох тулгуур хүчийг өгдөг. Температурын хэлбэлзэл, дундаж урсгал эсвэл төхөөрөмжийн чичиргээний улмаас дамжуулах хоолой дээш доош хөдөлж байх үед тулгуур нь даацын хүчийг автоматаар зохицуулж, хоолойн стрессийн төвлөрөл, тоног төхөөрөмжийн холболтыг гэмтээхээс үр дүнтэй сэргийлдэг.

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.

Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.

Бүтээгдэхүүн нь эрчим хүч, нефть-хими болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

Yangzhou Tianshun Piping 2012 оноос хойш энэ бүтээгдэхүүний үйлдвэрлэл эрхэлж байна. Өнөөг хүртэл бид дэлхий даяар 300 гаруй аж үйлдвэрийн төсөлд 800,000 гаруй иж бүрдэл нийлүүлсэн бөгөөд бүтээгдэхүүний гүйцэтгэлийг газар дээр нь удаан хугацаагаар ажиллуулснаар бүрэн баталгаажсан.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Хувьсах пүршний гогцооны үзүүлэлтийн хүснэгт	Жишээ
Гогцооны төрөл / тохиргоо	A, B, C, D, E, F, G төрлүүд
Хаврын хэмжээ / Үгүй.	№ 0 - № 22
Аялалын хүрээ	30мм, 60мм, 90мм, 120мм 180 мм
Үйл ажиллагааны ачаалал	0.2 кН - 400 кН
Суурилуулсан ачаалал (хүйтэн ачаалал)	кН / кгф
Ашиглалтын ачаалал (халуун ачаалал)	кН / кгф
Хөдөлгөөний чиглэл	Дээш / Доош
Хувьсах байдал (%)	≤ 25% (Стандарт)
Гадаргуугийн боловсруулалт	Халуун дүрэх галв/ Будсан
Орон сууцны материал	Нүүрстөрөгчийн ган (Q235/Q355)

Дизайн зарчим ба бүтцийн найрлага

Hooke-ийн хуулийн дагуу хийгдсэн бөгөөд пүршний хазайлт нь хэрэглэсэн ачаалалтай шууд пропорциональ байна. Дамжуулах хоолой дээшээ хөдлөхөд хаврын шахалт буурч, дэмжих хүч нь зохих хэмжээгээр буурдаг. Дамжуулах хоолой доошоо шилжих үед хаврын шахалт нэмэгдэж, илүү их дэмжлэг үзүүлэх хүчийг бий болгодог. Энэ функц нь дамжуулах хоолойн динамик өөрчлөлтөд дасан зохицож, бүх хоолойн системийн стрессийн тэнцвэрийг хадгалах боломжийг олгодог.

Стандарт бүтээгдэхүүн нь дараахь үндсэн бүрэлдэхүүн хэсгүүдээс бүрдэнэ.

▶  Цилиндр хэлбэрийн мушгиа пүрш: Хайлшны пүршний гангаар хийгдсэн бөгөөд хатуу дулааны боловсруулалт, тогтворжуулах эмчилгээ хийдэг.

▶  Дээд ба доод холбогч хавтан: Байшингийн нөхцөлд тохируулан суулгах уян хатан горимтой, шугам хоолой болон барилгын бүтцийг холбоход ашигладаг.

▶  Ачааллын заагч хавтан: Пүршний ачаалал болон дамжуулах хоолойн шилжилтийг бодит цагийн байдлаар харуулна.

▶  Түгжих төхөөрөмж: Тээвэрлэлт болон газар дээр нь угсралтын явцад хэв гажилт үүсэхээс сэргийлж суурилуулж, ашиглалтад оруулсны дараа пүршний байрлалыг тогтооно.

▶  Хамгаалах орон сууц: Тоос, борооны ус, идэмхий бодис орохоос сэргийлж, рашааны ашиглалтын хугацааг уртасгана.

Техникийн үндсэн шинж чанарууд

▶  Хянах боломжтой ачааллын хэлбэлзэл: Загварын ачааллын өөрчлөлтийн хурдыг 25%-д багтаан барьж, шугам хоолойн системд хүчийг жигд хуваарилдаг.

▶  Үзүүлэлтүүдийн өргөн сонголт: Ачааллын 12 ангилал, 5 шилжилтийн хэмжээтэй тоноглогдсон бөгөөд ихэнх үйлдвэрлэлийн шугам хоолойн хэрэгцээг хангадаг.

▶  Урьдчилан ачааллын тохируулга: Хүргэлтийн өмнө хэрэглэгчийн шаардлагын дагуу заасан ачаалалд тохируулж, газар дээр нь суулгасны дараа шууд ашиглахад бэлэн болно.

▶  Сулрахаас хамгаалах бүтэц: Бүх холболтын хэсгүүд нь ажиллах явцад сулрахаас сэргийлж цоожны самар, цоож угаагчаар тоноглогдсон байдаг.

▶  Модульчлагдсан бүтэц: Үндсэн эд ангиудыг газар дээр нь засвар үйлчилгээ, солиход хялбар сольж болно.

▶  Байгаль орчинд дасан зохицох чадвар: Тохирох материал болон гадаргуугийн боловсруулалтыг янз бүрийн ажлын нөхцөлд тохируулан сонгож болно.

Бусад хоолойн тулгууртай гүйцэтгэлийн харьцуулалт

Харьцуулах зүйлс	Дамжуулах хоолойн хувьсах пүршний дэмжлэг	Хатуу хоолойн дэмжлэг	Хаврын байнгын дэмжлэг
Нүүлгэн шилжүүлэлтийн нөхөн олговорын хүчин чадал	50-200 мм-ийн босоо шилжилтийг нөхдөг	Нүүлгэн шилжүүлэлтийн нөхөн төлбөр байхгүй	50-400 мм-ийн босоо шилжилтийг нөхдөг
Ачааллын өөрчлөлтийн хувь	≤ 25%	Нүүлгэн шилжүүлэх үед ачаалал эрс өөрчлөгддөг	≤ 5%
Холбогдох ажлын нөхцөл	Дулааны ерөнхий шилжилттэй дамжуулах хоолой	Шилжилтгүй буюу хамгийн бага хэмжээтэй дамжуулах хоолой	Их хэмжээний шилжилттэй эсвэл ачааллын өөрчлөлтөд мэдрэмтгий шугам хоолой
Бүтцийн нарийн төвөгтэй байдал	Дунд зэрэг	Энгийн	Цогцолбор
Үйлдвэрлэлийн зардал	Дунд зэрэг	Бага	Өндөр
Суурилуулалт, засвар үйлчилгээний хүндрэл	Бага	Бага	Өндөр

Хэрэглээний ердийн хувилбарууд

Дамжуулах хоолойн хувьсах пүршний дэмжлэг нь температурын өөрчлөлтөд өртдөг янз бүрийн үйлдвэрлэлийн шугам хоолойн системд өргөн хэрэглэгддэг бөгөөд ялангуяа дараахь хэрэглээнд тохиромжтой.

▶  Дулааны цахилгаан станцуудын уурын хоолой, тэжээлийн ус дамжуулах хоолой, конденсат дамжуулах хоолой

▶  Нефть химийн үйлдвэрүүдийн дулаан солилцооны тоног төхөөрөмжийн процесс дамжуулах хоолой ба холбох шугам хоолой

▶  Алсын зайн байгалийн хий дамжуулах хоолойн компрессорын станц ба хавхлагын камер

▶  Хотын төвлөрсөн дулааны шугам сүлжээний гол болон салаа шугам хоолой

▶  Бохир ус цэвэрлэх байгууламж дахь лаг дамжуулах хоолой

▶  Усан онгоц болон далайн тавцан дээрх хоолойн систем

Үйлдвэрлэл ба бүрэн процессын чанарын хяналт

Бид CNC пүршний ороомог машин, пүршний туршилтын машин, спектрометр, үл эвдэх туршилтын хэрэгсэл зэрэг мэргэжлийн тоног төхөөрөмжөөр тоноглогдсон хувьсах пүршний тулгуур үйлдвэрлэх орчин үеийн үйлдвэрлэлийн шугамуудыг эзэмшдэг. Бүх бүтээгдэхүүнийг чанарын хатуу хяналтын журмын дагуу үйлдвэрлэдэг:

Бүтээгдэхүүн бүрийг тээвэрлэхээс өмнө дотооддоо иж бүрэн шинжилгээнд хамруулдаг

Дотоод туршилтын бүрээс

Хэмжээ болон харааны хяналт, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, MT/PT үл эвдэх туршилт (боломжтой бол), ачаа нүүлгэн шилжүүлэх муруй бүхий хаврын ачааллын туршилт, бүрхүүлийн зузааныг хэмжих. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) өгөгдсөн.

Тайлбар: Дотоод туршилт нь ILAC-аар магадлан итгэмжлэгдсэн гуравдагч этгээдийн туршилт биш юм

Гуравдагч этгээдийн гэрчлэгдсэн туршилт эсвэл лабораторийн шинжилгээг нэмэлт, тусад нь иш татсан үйлчилгээ хэлбэрээр авах боломжтой.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилт.

2. Гагнуурын NDT

Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы сорил (UT), Рентген шинжилгээ (RT).

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулаад.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бидний давуу тал

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг.

Биднийг юугаараа ялгаруулдаг вэ

Зөвхөн бүтээгдэхүүнээ өөрөө нийлүүлдэг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид пүршний нэгж бүрээр ачаа нүүлгэн шилжүүлэх муруйг өгдөг. Мөн бид гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг хөнгөвчлөх, гадаад дахь төслүүдэд PE/CPE инженерүүдийн баримт бичгийг шалгахад дэмжлэг үзүүлдэг.

Сонгон шалгаруулах гарын авлага ба туслах үйлчилгээ

Бид үйлчлүүлэгчдэд хамгийн тохиромжтой бүтээгдэхүүнийг сонгоход нь туслах мэргэжлийн сонголтын удирдамжийг өгдөг. Дамжуулах хоолойн параметрүүд, ажлын температур, шилжилт, суурилуулах зай болон бусад холбогдох мэдээллийг бидэнд өгөхөд л манай инженерүүд дамжуулах хоолойн хувьсах пүршний дэмжлэгийн оновчтой загвар, үзүүлэлтийг тооцоолж, санал болгох болно.

Мөн бид дараах бүх төрлийн туслах үйлчилгээг санал болгож байна.

▶  Стандарт бус тохируулга: Тусгай ачаалал, нүүлгэн шилжүүлэлт эсвэл суурилуулах зайны хязгаарлагдмал хэрэгцээнд зориулан захиалгаар бүтээгдсэн, үйлдвэрлэсэн бүтээгдэхүүн.

▶  Техникийн үйлчилгээ: Мэргэжлийн инженерүүдийг газар дээр нь суурилуулах, ашиглалтад оруулах ажлыг удирдан чиглүүлэх боломжтой.

▶  Баталгаат үйлчилгээ: Бүх бүтээгдэхүүнд 12 сарын баталгаат хугацаа олгоно. Гэмтэлтэй бүтээгдэхүүнийг баталгаат хугацаанд үнэ төлбөргүй засварлаж, солино.

▶  Урт хугацааны сэлбэг хэрэгслийн нийлүүлэлт: Хэрэглэгчдийн сэлбэг хэрэгслийн эрэлтэд хурдан хариу өгөхийн тулд сэлбэг хэрэгслийн иж бүрэн нөөцийг хөтөлдөг.

Дамжуулах хоолойн хувьсах пүршний дэмжлэгийн талаарх дэлгэрэнгүй мэдээлэл, үнийн санал авахыг хүсвэл манай борлуулалтын багтай холбогдоно уу.
