Үйлдвэрийн хаврын өлгүүр

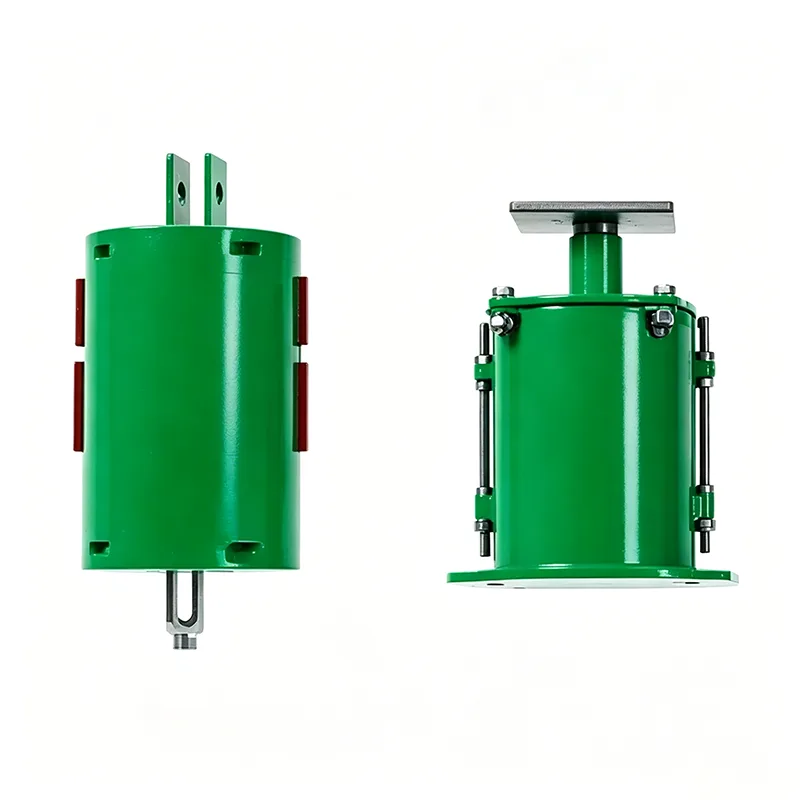

Industrial Spring Hanger нь үйлдвэрлэлийн шугам хоолойн системд зориулсан тусгай зориулалтын туслах төхөөрөмж юм. Энэ нь дамжуулах хоолойн үхсэн жинг тэсвэрлэх, дулааны тэлэлт, агшилтаас үүссэн шилжилтийг нөхөх, механик чичиргээг тусгаарлах зориулалттай. 2012 оноос хойш Yangzhou Tianshun Piping ийм төрлийн бүтээгдэхүүний R&D болон үйлдвэрлэлд анхаарлаа хандуулж байна. Өнгөрсөн 14 жилийн хугацаанд бид 500,000 гаруй иж бүрдэл үйлдвэрлэсэн бөгөөд эдгээр нь дэлхийн хэмжээнд өндөр стандартын үйлдвэрлэлийн төслүүдэд өргөн хэрэглэгдэж байна. Манай бүтээгдэхүүнүүд нь олон улсын стандартын дагуу үйлдвэрлэгдсэн бөгөөд ажлын янз бүрийн нөхцөлд тохирсон стандарт болон захиалгат шийдлүүдийг нийлүүлдэг.

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.

Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.

Бүтээгдэхүүн нь эрчим хүч, нефть-хими болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

Ажлын зарчим

Пүршний уян хатан шинж чанарыг ашиглан Industrial Spring Hanger нь шугам хоолой нь босоо тэнхлэгийн шилжилтийг үүсгэх үед байнгын дэмжлэг үзүүлэх хүчийг хадгалж байдаг. Температурын өөрчлөлтөөс болж дамжуулах хоолой өргөсөх эсвэл агших үед булаг шанд нь сунаж, шахдаг. Энэ нь шугам хоолойн ачааллыг барилгын бүтцэд жигд дамжуулж, хатуу хязгаарлалтаас үүдэлтэй хүчдэлийн концентрацийн улмаас хоолой хагарах, тоног төхөөрөмжийг гэмтээхээс сэргийлдэг. Үүний зэрэгцээ пүршний чийгшүүлэх нөлөө нь насос, компрессор болон бусад төхөөрөмжөөс үүссэн чичиргээг үр дүнтэй шингээж, дуу чимээний дамжуулалтыг бууруулдаг.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Хувьсах пүршний гогцооны үзүүлэлтийн хүснэгт	Жишээ
Гогцооны төрөл / тохиргоо	A, B, C, D, E, F, G төрлүүд
Хаврын хэмжээ / Үгүй.	№ 0 - № 22
Аялалын хүрээ	30мм, 60мм, 90мм, 120мм 180 мм
Үйл ажиллагааны ачаалал	0.2 кН - 400 кН
Суурилуулсан ачаалал (хүйтэн ачаалал)	кН / кгф
Ашиглалтын ачаалал (халуун ачаалал)	кН / кгф
Хөдөлгөөний чиглэл	Дээш / Доош
Хувьсах байдал (%)	≤ 25% (Стандарт)
Гадаргуугийн боловсруулалт	Халуун дүрэх галв/ Будсан
Орон сууцны материал	Нүүрстөрөгчийн ган (Q235/Q355)

Үндсэн шинж чанарууд

▶  Ачааллын өндөр нарийвчлал: Ачааллын алдааг ±5%-иар хянаж, хүргэхээс өмнө нэгж бүрийг ачаалалд тохируулдаг.

▶  Ядаргааг тэсвэрлэх чадвар сайтай: Бүх пүрш нь байнгын хэв гажилт, хугаралгүйгээр 100,000 циклийн ядаргааны туршилтыг давсан.

▶  Аюулгүй байдлын өндөр хүчин зүйл: Загварын аюулгүй байдлын хүчин зүйл нь 1.5-аас багагүй бөгөөд ажлын хүнд нөхцөлд найдвартай ажиллагааг хангана.

▶  Зэврэлтийн эсрэг дээд зэргийн гүйцэтгэл: Халуун цайрдсан эсвэл эпокси цайраар баялаг бүрээстэй, далайн эргийн бүс, химийн үйлдвэр зэрэг идэмхий орчинд тохиромжтой.

▶  Харааны хяналт: Газар дээр нь суурилуулах, ашиглалтын хяналтыг хийхэд хялбар нүүлгэн шилжүүлэх жингээр тоноглогдсон.

Гүйцэтгэлийн харьцуулалт

Харьцуулах зүйлс	Зах зээл дээрх энгийн бүтээгдэхүүнүүд	Тяньшүнь үйлдвэрийн пүршний өлгүүр
Хаврын материал	Энгийн нүүрстөрөгчийн ган	60Si2MnA / 50CrVA пүршний ган
Дулааны боловсруулалтын процесс	Ганц бөхөөх	Гурван үе шаттай дулааны боловсруулалт (Бөхөөх + Ашиглах + Тогтворжуулах эмчилгээ)
Ачааллын хүлцэл	±10% ~ ±15%	±5% дотор
Ядаргааны амьдрал	30,000 мөчлөг	100,000 гаруй мөчлөг
Гадаргуугийн боловсруулалт	Ердийн будгийн бүрээс	Халуун цайрдах / Эпокси цайраар баялаг праймер + өнгөлгөө
Хяналтын стандарт	Дээж авах үзлэг	100% бүрэн үзлэг

Хэрэглээний хувилбарууд

Аж үйлдвэрийн пүршний гогцоо нь температурын хэлбэлзэл, чичиргээнд өртдөг бүх үйлдвэрлэлийн шугам хоолойн системд хамаарна. Энэ нь дараах хувилбаруудад онцгой сайн ажилладаг:

▶  Нефть боловсруулах төхөөрөмжид зориулсан өндөр температур, өндөр даралттай технологийн дамжуулах хоолой

▶  Цахилгаан станцуудын гол уурын хоолой, тэжээлийн ус дамжуулах хоолой

▶  ШНГ хүлээн авах терминал ба хийжүүлэх үйлдвэрүүдийн криоген дамжуулах хоолой

▶  Химийн болон эмийн үйлдвэрүүдэд идэмхий бодисыг дамжуулах хоолой

▶  Хотын төвлөрсөн дулааны шугам сүлжээний магистраль шугам хоолой

▶  Төмөр, ган төмөрлөгийн үйлдвэрүүдийн хий, хүчилтөрөгч дамжуулах хоолой

Чанарын баталгаажуулалтын систем

Бүтээгдэхүүн бүрийг тээвэрлэхээс өмнө дотооддоо иж бүрэн шинжилгээнд хамруулдаг

Дотоод туршилтын бүрээс

Хэмжээ болон харааны хяналт, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, MT/PT үл эвдэх туршилт (боломжтой бол), ачаа нүүлгэн шилжүүлэх муруй бүхий хаврын ачааллын туршилт, бүрхүүлийн зузааныг хэмжих. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) өгөгдсөн.

Тайлбар: Дотоод туршилт нь ILAC-аар магадлан итгэмжлэгдсэн гуравдагч этгээдийн туршилт биш юм

Гуравдагч этгээдийн гэрчлэгдсэн туршилт эсвэл лабораторийн шинжилгээг нэмэлт, тусад нь иш татсан үйлчилгээ хэлбэрээр авах боломжтой.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилт.

2. Гагнуурын NDT

Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы сорил (UT), Рентген шинжилгээ (RT).

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулаад.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бидний давуу тал

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг.

Биднийг юугаараа ялгаруулдаг вэ

Зөвхөн бүтээгдэхүүнээ өөрөө нийлүүлдэг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид пүршний нэгж бүрээр ачаа нүүлгэн шилжүүлэх муруйг өгдөг. Мөн бид гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг хөнгөвчлөх, гадаад дахь төслүүдэд PE/CPE инженерүүдийн баримт бичгийг шалгахад дэмжлэг үзүүлдэг.

Туслах үйлчилгээ

▶  Үнэгүй техникийн сонголтын үйлчилгээ: Бид шугам хоолойн параметрүүд болон ажлын бодит нөхцөл дээр тулгуурлан мэргэжлийн гогцоо сонгож, тооцоолно.

▶  Өөрчлөгдсөн загвар: Тусгай ачаалал, нүүлгэн шилжүүлэлт эсвэл суурилуулах зайны хязгаарлагдмал шаардлагад зориулагдсан стандарт бус загвар.

▶  Газар дээрх техникийн дэмжлэг: Мэргэжлийн инженерүүдийг газар дээр нь суурилуулах, ашиглалтад оруулах ажлыг удирдан чиглүүлэх боломжтой.

▶  Урт хугацааны сэлбэг хэрэгслийн нийлүүлэлт: Бид сэлбэг хэрэгслийн эрэлт хэрэгцээг шуурхай хангах үүднээс сайн тоноглогдсон сэлбэг хэрэгслийн агуулах ажиллуулдаг.

Аж үйлдвэрийн пүршний гогцооны илүү техникийн үзүүлэлтүүд эсвэл захиалгат шийдлүүдийг авахыг хүсвэл манай борлуулалтын багтай холбогдож дэлгэрэнгүй баримт бичгийг авна уу.
