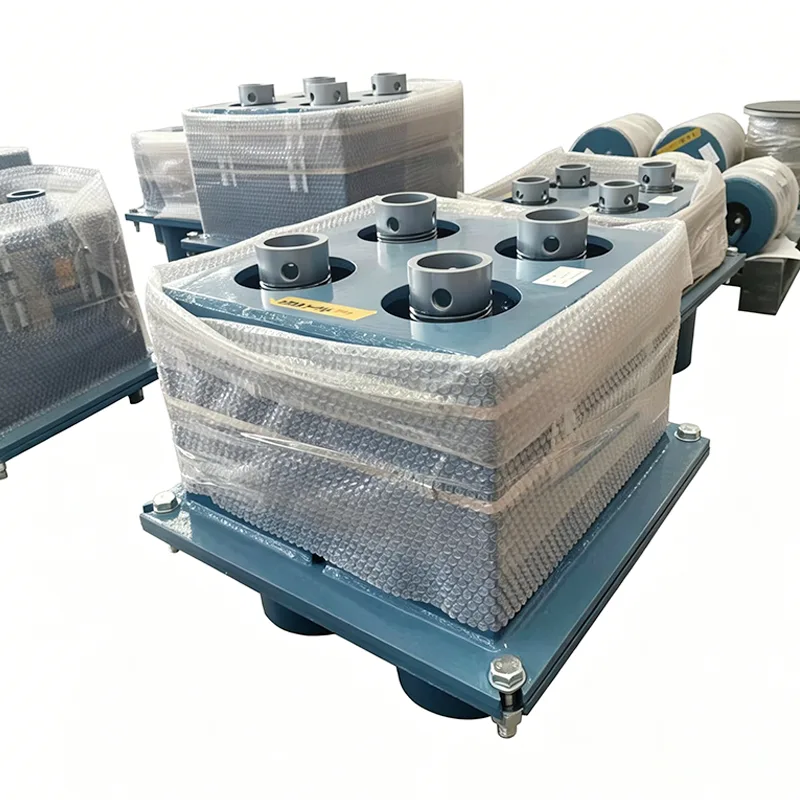

Нефть химийн хувьсах пүршний дэмжлэг

Нефть химийн үйлдвэрүүдийн дамжуулах хоолойн систем нь өндөр температур, өндөр даралт, идэмхий, шатамхай/тэсрэх аюултай орчинд удаан хугацаагаар ажилладаг бөгөөд 3-5 жил тасралтгүй ажиллах шаардлагатай. Ийм нөхцөлд энгийн үйлдвэрлэлийн пүршний тулгуур нь хаврын ядаргааны хугарал, орон сууцны зэврэлтээс цоорох, сул холболттой байдаг. Эдгээр асуудал нь дамжуулах хоолойн стрессийн төвлөрөлд хүргэж, хэвлэл мэдээллийн хэрэгслээр алдагдахаас гадна станцыг төлөвлөөгүй зогсоож, хэдэн арван сая юанийн эдийн засгийн алдагдалд хүргэж болзошгүй юм.

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.

Ачааны өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.

Бүтээгдэхүүн нь эрчим хүч, нефть-химийн болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

Салбарын онцлогтой эдгээр эрсдэлүүдийг онилсноор бид нефть химийн салбарын материал, бүтэцээс эхлээд үйлдвэрлэлийн процесс хүртэлх хатуу шаардлагад бүрэн нийцсэн тусгай зориулалтын Нефть химийн хувьсах пүршний дэмжлэгийг боловсруулсан.

Үндсэн бүтээгдэхүүний байрлал

Нефть химийн хувьсах пүршний дэмжлэг нь зөвхөн нефтийн химийн үйлдвэрүүдэд зориулагдсан уян шугам хоолойн тулгуур бүтээгдэхүүн юм. Энэ нь пүршний уян хатан хэв гажилтаар дамжуулах хоолойн дулааны тэлэлт, агшилтаас үүссэн босоо шилжилтийг шингээхийн зэрэгцээ шугам хоолойн ачааллыг иргэний байгууламжид жигд дамжуулдаг.

Yangzhou Tianshun Pipeline нь 2012 онд нефть химийн шугам хоолойг дэмжих салбарт орж ирсэн. Өнгөрсөн 14 жилийн хугацаанд бид дэлхийн хэмжээнд 280 гаруй цэвэршүүлэх, этилен болон LNG төсөлд 1.2 сая гаруй багц бүтээгдэхүүн нийлүүлж, бүтээгдэхүүний гүйцэтгэлийг 12 жил хүртэлх хугацаанд бодит ажлын нөхцлөөр баталгаажуулсан.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Чанартай материал тааруулах ба нарийн үйлдвэрлэлийн систем

Гурван түвшний материалд дасан зохицох шийдэл

Ажлын янз бүрийн нөхцлийн зэврэлт, температурын шаардлагад үндэслэн бид хэт инженерчлэл эсвэл хангалтгүй гүйцэтгэлээс зайлсхийхийн тулд нефтийн химийн хувьсах пүршний тулгууруудын зэрэглэлийн материалын системийг бий болгосон.

▶  Үндсэн зэрэг: Q345B корпус + 60Si2MnA пүрш, хүчтэй зэврэлтгүй хэвийн температурын шугам хоолойд тохиромжтой

▶  Дэвшилтэт зэрэглэл: 304 зэвэрдэггүй ган орон сууц + 50CrVA халуун цайрдсан пүрш, дунд зэргийн зэврэлт болон 300℃-аас доош технологийн дамжуулах хоолойд тохиромжтой.

▶  Тусгай зэрэглэл: 316L / Hastelloy корпус + никель суурьтай өндөр температурт хайлшин пүрш, хүчтэй зэврэлтэнд, 550℃ өндөр температур эсвэл -196℃ бага температурт тохиромжтой.

Үйлдвэрлэлийн процессын гол хяналт

Бүх бүтээгдэхүүн нь стандартчилсан CNC үйлдвэрлэлийн процессыг ашигладаг бөгөөд үндсэн процедурыг 100% хянах боломжтой.

▶  Хаврын ороомог: Германы импортын CNC пүрш машиныг ашиглан пүршний давирхай ба диаметрийн алдааг 0.1 мм-ийн дотор хянадаг.

▶  Дулаан боловсруулалт: Хаврын дотоод стрессийг бүрэн арилгахын тулд вакуум бөхөөх + гурван зөөлрүүлэх процессыг нэвтрүүлж, ядрах эсэргүүцлийг 60% сайжруулна.

▶  Гагнуур: Аргон нуман гагнуур ашиглан сүвэрхэг, хагарал болон бусад согоггүй байхын тулд гагнуур дээр 100% нэвтрэлтийн туршилт хийнэ.

▶  Гадаргуугийн боловсруулалт: Элсээр зэврүүлэх гурван процесс + цайраар баялаг эпокси праймер + фтор нүүрстөрөгчийн өнгөлгөө, нийт бүрэх зузаан ≥120μm.

Ерөнхий зориулалтын дэмжлэгүүдээс үндсэн ялгаа

Хэрэглээний ердийн хувилбарууд

Нефть-химийн хувьсах пүршний тулгуурыг нефть химийн үйлдвэрлэлийн гинжин хэлхээний гол суурилуулалтанд өргөнөөр ашигладаг.

▶  Агаар мандлын болон вакуум нэрэх төхөөрөмж дэх түүхий тос, бүтээгдэхүүний тос дамжуулах хоолой

▶  Шингэний катализаторын хагарлын нэгж дэх урвалын тос, хий, катализаторын эргэлтийн дамжуулах хоолой

▶  Этилен хагалах төхөөрөмжид өндөр температурт хагардаг хий, нам температурт этилен дамжуулах хоолой

▶  Өндөр даралтын устөрөгч болон газрын тосны бүтээгдэхүүн ус цэвэршүүлэх төхөөрөмжид дамжуулах хоолой

▶  Шингэрүүлсэн байгалийн хий болон BOG хий дамжуулах хоолой, LNG терминалууд

▶  Бүтээгдэхүүний тосны савны фермийн оролт/гаралтын болон гал унтраах хоолой

Бүрэн үйл явцын чанарын хяналт

Нефть химийн хувьсах пүрш бүрийг нефть химийн салбарын аюулгүй байдлын хамгийн өндөр стандартад нийцүүлэхийн тулд бид дизайнаас эхлээд борлуулалтын дараах үйлчилгээ хүртэлх хаалттай чанарын системийг бий болгосон.

▶  Дизайн хяналт: Стресс шинжилгээ болон бүтцийн оновчлолд зориулсан CAE программ хангамжийг ашиглан бүх дизайны схемийг гурван түвшний хяналтанд оруулдаг.

▶  Түүхий эдийн хяналт: Бүх ганг Baosteel, Angang зэрэг тэргүүлэх ган үйлдвэрээс гаргаж авдаг бөгөөд багц бүрийг спектрийн шинжилгээ, механик шинж чанарын туршилтанд хамруулдаг.

▶  Үйлдвэрлэлийн хяналт: Чанарын хяналтын цэгүүдийг үндсэн процессуудад тохируулсан бөгөөд чанарын байцаагч нар бүтэн цагийн турш хянаж, бүртгэдэг.

▶  Тээвэрлэлтийн өмнөх хяналт: Нэгж бүр нь бүрэн хэмжээний ачааллын туршилт, нүүлгэн шилжүүлэлтийн шалгалт тохируулгад хамрагдаж, материалын тайлан, туршилтын тайлан, тохирлын гэрчилгээ олгосон.

▶  Борлуулалтын дараах хяналт: 12 сарын баталгаат хугацаа, гэмтэлтэй бүтээгдэхүүнийг үнэ төлбөргүй засах, солих, насан туршийн техникийн дэмжлэг үзүүлэх

Манай чанарын удирдлагын тогтолцоо ISO 9001:2015 стандартын гэрчилгээтэй бөгөөд бүх бүтээгдэхүүн нь CE, API, ATEX зэрэг олон улсын стандартад нийцдэг.

Онцгой техникийн үйлчилгээ

▶  Үнэгүй ажлын нөхцлийн үнэлгээ ба сонголтын тооцоо: Дамжуулах хоолойн параметрүүд болон ажлын нөхцөл дээр тулгуурлан мэргэжлийн стрессийн шинжилгээ, дэмжлэг/өлгүүр сонгох шийдлүүдийг хангах.

▶  Бүтээгдэхүүний стандарт бус тохируулга: Ачаалал, нүүлгэн шилжүүлэлт эсвэл суурилуулах зайны тусгай хэрэгцээнд зориулж нэг нэгээр нь дизайн хийх үйлчилгээ

▶  Талбай дээр суурилуулах заавар: Газар дээр нь суурилуулах, ашиглалтад оруулах ажлыг удирдан чиглүүлэхийн тулд гэрчилгээтэй инженерүүдийг илгээх.

▶  Байнгын хяналт шалгалтын үйлчилгээ: Жил бүр хамтран ажилладаг үйлчлүүлэгчдэд улирал тутам үзлэг, засвар үйлчилгээ үзүүлэх

▶  Яаралтай сэлбэг хэрэгслийн хариу арга хэмжээ: Яаралтай сэлбэг хэрэгслийг 24 цагийн дотор хүргэхийн тулд зориулалтын сэлбэгийн агуулах байгуулах.

Байнга асуудаг асуултууд (FAQ)

А: Таны нефтийн химийн хувьсах пүршний тулгуурыг тусгай материалаар тохируулах боломжтой юу?

Х: Тийм ээ. Стандарт гурван түвшний материалын системээс гадна бид хүчтэй зэврэлт, хэт өндөр температур зэрэг эрс тэс нөхцөлд дасан зохицохын тулд Hastelloy C276, Monel 400, Inconel 625 зэрэг тусгай хайлшаар тохируулж өгөх боломжтой. Тусгай материаллаг бүтээгдэхүүнийг хүргэх хугацаа ихэвчлэн 45-60 хоног байдаг тул дэлгэрэнгүй мэдээллийг манай борлуулалтын багаас лавлана уу.

А: Энэ бүтээгдэхүүн нь нефтийн химийн үйлдвэрүүдийн 3-5 жил тасралтгүй ажиллах шаардлагыг хангаж чадах уу?

Х: Тийм ээ. Манай нефтийн химийн хувьсах пүршний тулгуурууд нь 150,000 ядаргааны циклийг даван туулж, бодит ажлын нөхцөлд 12 жил хүртэл тасралтгүй ажилласан. Бүх бүтээгдэхүүн нь сулрахаас хамгаалах давхар бүтэцтэй, бүрэн битүүмжилсэн дизайнтай бөгөөд ашиглалтын явцад сулрах, зэврэлтээс үр дүнтэй сэргийлж, урт хугацааны ашиглалтын шаардлагыг бүрэн хангадаг.

А: Ачаалахад бүтээгдэхүүн тус бүрд ямар шалгалтын баримт бичиг багтсан бэ?

Х: Бүтээгдэхүүн бүр нь чанарын баталгаажуулалтын иж бүрэн баримт бичигтэй ирдэг, үүнд: Түүхий эдийн туршилтын гэрчилгээ (MTC EN 10204 3.1), хаврын ачааллын туршилтын тайлан, хэмжээст хяналтын тайлан, бүтээгдэхүүний тохирлын гэрчилгээ. Хэрэв SGS, BV, TUV болон бусад байгууллагаас хөндлөнгийн хяналт шалгалт шаардлагатай бол бид үүнийг урьдчилан зохицуулж, холбогдох тайланг гаргаж болно.
