Эрчим хүчний салбар дахь дамжуулах хоолойн систем нь ерөнхийдөө өндөр температур, өндөр даралт, шатамхай болон тэсрэх бодис, урт тасралтгүй ажиллах хугацаа зэргээр тодорхойлогддог нарийн төвөгтэй ажлын нөхцөлд ажилладаг. Дамжуулах хоолойн тулгуур эвдэрсэн нь дамжуулах хоолой тасрах, хэвлэл мэдээллийн хэрэгсэл гоожих, тэр ч байтугай аюулгүй байдлын томоохон осолд хүргэж болзошгүй юм.
Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал ба ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.
Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.
Бүтээгдэхүүн нь эрчим хүч, нефть-химийн болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

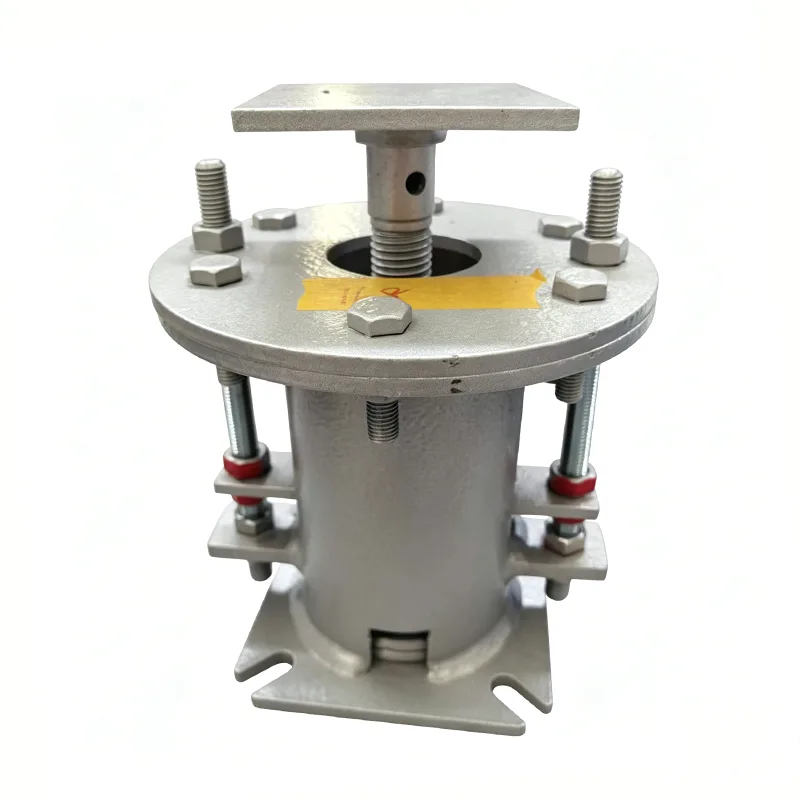

Эрчим хүчний салбарын хувьсах пүршний дэмжлэг нь эрчим хүчний салбарт тусгайлан зориулсан уян хатан дамжуулах хоолойн тулгуур төхөөрөмж юм. Энэ нь хөдөлмөрийн хүнд нөхцөлд тогтвортой гүйцэтгэлийг хадгалж, эрчим хүчний байгууламжийн аюулгүй, найдвартай ажиллагааг хангадаг.
Эрчим хүчний салбарын хувьсах пүршний тулгуур нь пүршний уян хатан хэв гажилтаар дамжин температурын өөрчлөлтөөс үүссэн дамжуулах хоолойн дулааны шилжилтийг шингээж авахын зэрэгцээ дамжуулах хоолойн үхсэн жин болон нэмэлт ачааллыг тэсвэрлэдэг.
Эрчим хүчний салбарт дамжуулах хоолойг дэмжих системээр үйлчлэх 14 жилийн туршлагатай Янжоу Тяньшүн хоолой нь дулааны цахилгаан станц, атомын цахилгаан станц, LNG терминал, байгалийн хийн алсын зайн дамжуулах хоолой зэрэг чухал дэд бүтэц зэрэг дэлхийн хэмжээнд 300 гаруй эрчим хүчний төсөлд бүтээгдэхүүнээ амжилттай хэрэгжүүлсэн.
| Хувьсах пүршний гогцооны үзүүлэлтийн хүснэгт | Жишээ |
| Гогцооны төрөл / тохиргоо | A, B, C, D, E, F, G төрлүүд |
| Хаврын хэмжээ / Үгүй. | № 0 - № 22 |
| Аялалын хүрээ | 30мм, 60мм, 90мм, 120мм 180 мм |
| Үйл ажиллагааны ачаалал | 0.2 кН - 400 кН |
| Суурилуулсан ачаалал (хүйтэн ачаалал) | кН / кгф |
| Ашиглалтын ачаалал (халуун ачаалал) | кН / кгф |
| Хөдөлгөөний чиглэл | Дээш / Доош |
| Хувьсах байдал (%) | ≤ 25% (Стандарт) |
| Гадаргуугийн боловсруулалт | Халуун дүрэх галв/ Будсан |
| Орон сууцны материал | Нүүрстөрөгчийн ган (Q235/Q355) |
▶ Өндөр найдвартай дизайн: Бүх чухал бүрэлдэхүүн хэсгүүд нь 1.6 дахин багагүй аюулгүй байдлын хүчин зүйл бүхий нэмэлт загварыг ашигладаг.
▶ Өргөн температурт дасан зохицох чадвар: -196℃-аас +600℃ хүртэл эрс тэс температурын орчинд хэвийн ажиллана.
▶ Ядаргааг тэсвэрлэх чадвар сайтай: Пүршнүүд нь эрчим хүчний байгууламжийн урт хугацааны тасралтгүй ажиллагааны шаардлагыг хангахын тулд 150,000 ядаргааны циклийг давсан.
▶ Ачааллын өндөр нарийвчлал: Ачаа тээвэрлэхээс өмнө гурван удаагийн шалгалт тохируулга хийсэн бөгөөд алдаа нь ±5%-ийн дотор хянагддаг.
▶ Сулралтын болон газар хөдлөлтийн эсрэг бүтэц: 8 магнитудын газар хөдлөлт болон тоног төхөөрөмжийн чичиргээг тэсвэрлэх чадвартай, сулралтын эсрэг давхар хийцтэй.
▶ Онлайн тохируулга: Унтраахгүйгээр ачааллыг нарийн тааруулах тусгай тохируулагч механизмаар тоноглогдсон.
|
Харьцуулах зүйл |
Ерөнхий зориулалтын хувьсах пүршний дэмжлэг |
Эрчим хүчний салбарын хувьсах пүршний дэмжлэг |
|
Дизайн аюулгүй байдлын хүчин зүйл |
1.2-1.4 дахин |
≥1.6 дахин |
|
Ашиглалтын температурын хүрээ |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Ядаргааны амьдрал |
50,000-100,000 мөчлөг |
≥150,000 мөчлөг |
|
Сулрахын эсрэг дизайн |
Сулрахын эсрэг дан самар |
Сулрахын эсрэг хос + цоож угаагч |
|
Хяналтын стандарт |
Дээж авах үзлэг |
100% бүрэн үзлэг + нэмэлт хөндлөнгийн хяналт |
|
Холбогдох ажлын нөхцөл |
Үйлдвэрлэлийн ерөнхий орчин |
Эрчим хүчний салбарын онцгой нөхцөл байдал |
Эрчим хүчний салбарын хувьсах пүршний дэмжлэг нь янз бүрийн эрчим хүчний байгууламжийн шугам хоолойн системд өргөн хэрэглэгддэг.
▶ Дулааны цахилгаан станцуудын гол уурын хоолой, тэжээлийн ус дамжуулах хоолой, утаа/агаарын суваг
▶ Атомын цахилгаан станц дахь уламжлалт арлын болон цөмийн арлын туслах хоолойн систем
▶ LNG терминал ба хийжүүлэх станц дахь криоген дамжуулах хоолой
▶ Алсын зайн байгалийн хий дамжуулах хоолойн станцууд ба хавхлагын камерууд
▶ Салхин цахилгаан станцын гидравлик болон тосолгооны тос дамжуулах хоолой
▶ Нарны дулааны цахилгаан станцын дулаан дамжуулах тос дамжуулах хоолой
Эрчим хүчний салбарын хувьсах пүрш бүрийг салбарын хамгийн өндөр стандартад нийцүүлэхийн тулд бид эрчим хүчний бүтээгдэхүүний чанарын тусгай хяналтын үйл явцыг бий болгосон.
▶ Түүхий эд орж ирж буй шалгалт: Гангийн багц бүрийг анхны материалын гэрчилгээ дагалдаж, спектрийн шинжилгээ, механик шинж чанарын туршилт хийдэг.
▶ Хаврын үйлдвэрлэлийн хяналт: CNC пүршний ороомог машин ашиглан үйлдвэрлэсэн, пүрш бүрийг гурван бүрэн шахалтын туршилтанд хамруулдаг.
▶ Гагнуурын чанарын хяналт: Гагнуурын бүх процессыг гэрчилгээжсэн гагнуурчид гүйцэтгэдэг бөгөөд 100% үл эвдэх сорилт (NDT) -д хамрагдана.
▶ Бүтээгдэхүүний гүйцэтгэлийн туршилт: Нэгж бүр ачааллын ачаалал болон шилжилтийн шалгалт тохируулгад хамрагдана.
▶ Ачааны өмнөх эцсийн шалгалт: Материалын тайлан, туршилтын тайлан, тохирлын гэрчилгээ зэрэг чанарын баталгаажуулалтын иж бүрэн баримт бичгийг гаргадаг.
Манай чанарын удирдлагын тогтолцоо нь ISO 9001:2015 стандартын гэрчилгээтэй бөгөөд бүх бүтээгдэхүүн нь CE, API, ASME зэрэг олон улсын стандартад нийцдэг.
▶ Үнэгүй дамжуулах хоолойн стрессийн шинжилгээ, тулгуур/өлгүүрийн сонголтын тооцоо
▶ Тусгай эрчим хүчний төслүүдэд зориулсан загвар дизайны үйлчилгээ
▶ Газар дээр суурилуулах заавар, ашиглалтад оруулах үйлчилгээ
▶ Байнгын үзлэг, засвар үйлчилгээ
▶ Хэрэглэгчийн 24 цагийн хариу үйлдэл бүхий яаралтай тусламжийн сэлбэг хэрэгслийн хангамж
Эрчим хүчний салбарын хувьсах пүршний дэмжлэг эсвэл төслийн техникийн сонголтын талаар илүү дэлгэрэнгүй мэдээлэл авахыг хүсвэл манай мэргэжлийн борлуулалтын багтай холбогдоно уу.
