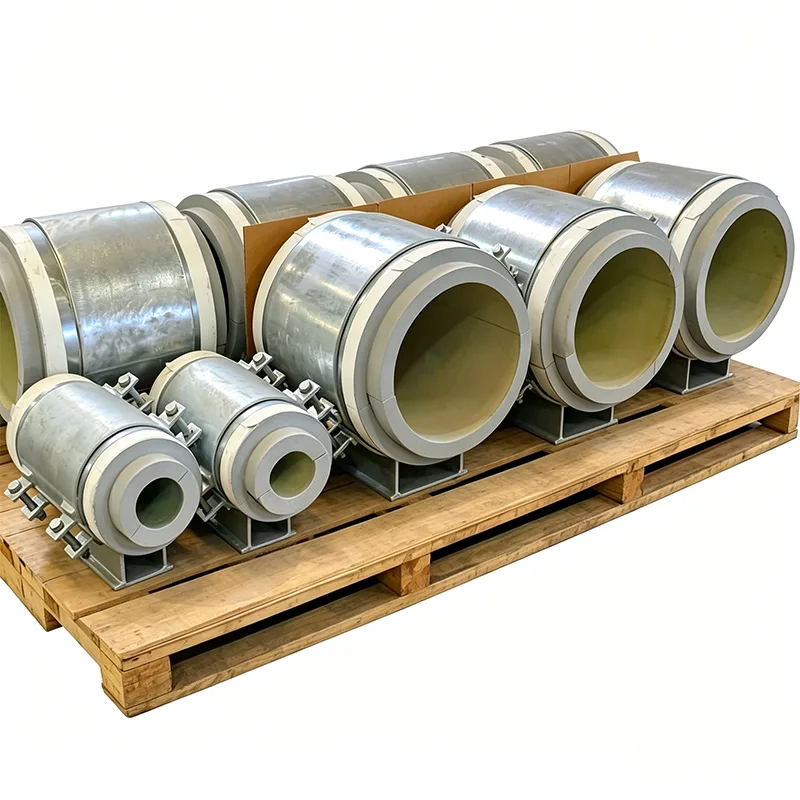

Суурь дээр суурилуулсан урьдчилан тусгаарлагдсан хоолойн тулгуур

Хоолойн тулгууруудын эргэн тойронд хээрийн дулаалга хийх нь урьдчилан тусгаарлагдсан аливаа системд сул талуудыг бий болгодог. Янжоу Тяньшуны сууринд суурилуулсан дулаалгатай хоолойн тулгуурууд нь бүрэн бүрээстэй тусгаарлагч блок, нэгдсэн уурын хаалт, нэмэлт гулсуур хавтан бүхий нэг үйлдвэрт үйлдвэрлэсэн нэгж хэлбэрээр ирдэг - талбайн хөдөлмөрийг багасгаж, дулааны гүүрийг арилгаж, суурилуулалтыг хурдасгадаг. Үнийн санал авах, дулаалгын техникийн үзүүлэлтээ илгээх эсвэл төслийн шаардлагуудыг хэлэлцэх.

Урьдчилан дулаалгатай шугам хоолойн төсөлд - төвлөрсөн дулаан хангамж, хөргөлтийн сүлжээ эсвэл үйлдвэрлэлийн халуун, хүйтэн шугам - дулаалгын систем нь зөвхөн хамгийн сул цэг шиг хүчтэй байдаг. Дэмжих газрууд нь ихэвчлэн сул тал байдаг. Хоолойн гутлын эргэн тойронд хээрийн дулаалга хийх, блок материалыг хэмжээг нь тааруулах, уурын хаалтыг битүүмжлэх зэрэг нь цаг хугацаа шаарддаг бөгөөд энэ нь угсрагчийн ур чадвараас ихээхэн хамаардаг бөгөөд өнгөлгөөний ажил дууссаны дараа сайтар шалгаж үзэхэд хэцүү байдаг.

Суурь суурилуулсан урьдчилан тусгаарлагдсан хоолойн тулгуур нь талбайн ажлыг арилгадаг. Даацын тусгаарлагч блок нь үйлдвэрээс гарч ирэхээс өмнө металл тулгуурын их бие дотор үйлдвэрээс наасан бөгөөд тасралтгүй хүрэм дотор битүүмжилсэн байна. Угсрах хэсэг нь угсралтад бэлэн дангаар нь газар дээр нь ирдэг: суурь эсвэл ган хийцэд боолт хийж, хоолойг байрлуулж, зэргэлдээх хоолойн тусгаарлагчийг тулгуурын суурилуулсан битүүмжлэх хүзүүвчтэй шууд холбоно. Бид эдгээр тулгууруудыг 2012 оноос хойш Янжөү дэх өөрийн үйлдвэрт үйлдвэрлэж байгаа бөгөөд тогтвортой байдал, хурд, урт хугацааны дулаалгын гүйцэтгэлийг тохиролцох боломжгүй төслүүдэд зориулж байна.

Нэг үйлдвэрт барьсан угсралтаас юу авах вэ

Суурь дээр суурилуулсан урьдчилан тусгаарлагдсан хоолойн тулгуур бүр нь гурван давхар давхаргаас бүрдэнэ.

Урьдчилан өрөмдсөн зангуу боолтны цооног бүхий хатуу ган суурь хавтан, таны бүтцийн ачаалал болон газар хөдлөлтийн шаардлагад тохирсон хэмжээтэй.

Ашиглалтын температурт тохируулан сонгосон өндөр нягтралтай тусгаарлагч блок нь металл биед бүрэн баригдсан. 140 ° C хүртэл халуун үйлчилгээний хувьд бид ихэвчлэн өндөр нягтралтай полиуретан (PUR) эсвэл полиизоцианурат (PIR) ашигладаг. Хөргөсөн ус болон тэгээс доогуур хэрэглээний хувьд хаалттай эсийн шил эсвэл бага температурт үйлчилгээний үнэлгээтэй PIR ашигладаг.

Дулаалгын блок руу ачааллыг хуваарилах хоолойн өлгий буюу эмээл, эргүүлэх, өргөхөөс сэргийлж механикаар бэхэлсэн. Өлгий нь хоолойн гадна диаметртэй тохирч радиустай хийгдсэн бөгөөд бүрэх гэмтлээс урьдчилан сэргийлэх хамгаалалтын доторлогоотой.

Металл угсралт бүхэлдээ халуун цайрдсан бөгөөд зэвэрдэггүй гангаар зэвэрдэг орчинд ашиглах боломжтой. Тусгаарлагч блок нь хяналттай үйлдвэрийн нөхцөлд наалддаг тул шахалтын ачааллын зам нь төгс перпендикуляр бөгөөд конвекцийн дулааны алдагдал эсвэл цаг хугацааны явцад чийгийн шилжилтийг зөвшөөрөх агаарын цоорхой байхгүй.

Дулааны гүүр байхгүй, Уур гоожихгүй

Энэхүү тулгуурын онцлог нь ган суурь хавтан ба хоолойн өлгий нь хэзээ ч хүрэлцэхгүй байх явдал юм. Тусгаарлагч блок нь хоолойн бүрэн жинг үүрч, дулааны эвдрэлийн үүрэг гүйцэтгэдэг. Хүйтэн хоолой дээр энэ нь суурь хавтан эсвэл түүний доорхи бүтцийн ган дээр хүйтэн жавар үүсэхгүй гэсэн үг юм. Халуун хоолой дээр энэ нь суурь руу дулаан алдагдахгүй гэсэн үг юм.

Уурын саадны хувьд бид периметрийн эргэн тойронд нэгдсэн металл битүүмжлэх фланц бүхий тулгуурыг үйлдвэрлэдэг. Спираль хэлбэрээр ороосон металл хуудас эсвэл дулаан агшилтын ханцуйнаас үл хамааран хоолойн дулаалгын хүрэм нь уг фланцыг нааж, наалдамхай туузаар битүүмжилж, тасралтгүй, шалгах боломжтой уурын битүүмжлэл үүсгэдэг. Мөн бид туслах хэсгийн эргэн тойронд хоёрдогч дулаалгыг урьдчилан зүссэн бөгөөд ингэснээр сайтын ажилтнууд дулаалгын сегментийг шууд өөрчлөх шаардлагагүй болно.

Дэмжлэг дээр хөдөлгөөн хийх шаардлагатай үед

Урьдчилан тусгаарлагдсан олон шугамд хоолой нь өргөжиж, агших үед тулгуур дундуур гулсах шаардлагатай болдог. Бид дулаалгыг алдагдуулахгүйгээр бага үрэлттэй гулсах гадаргууг сууринд суурилуулж болно. Өнгөлсөн зэвэрдэггүй ган хуудсыг тусгаарлагч блокийн доод талд нааж, суурь хавтангийн дээд талд PTFE эсвэл бал чулуун дэвсгэртэй хослуулсан. Гулсуурын угсралт бүхэлдээ битүүмжилсэн тулгуур их бие дотор хаалттай тул гулсах гадаргуу дээр тоос, чийг хүрэхгүй. Дизайн хөдөлгөөний хүрээг таны хоолойн стрессийн шинжилгээнд тохируулан тооцоолж, аюулгүй байдлын өгөөмөр хязгаартай.

Бүтээгдэхүүний чанарт тохирсон баримт бичиг

Тяньшүнээс урьдчилан тусгаарласан дэмжлэг үзүүлэх захиалга бүрд дараахь зүйлс орно.

EN 10204 Бүх бүтцийн ган ба боолтны 3.1 төрлийн материалын гэрчилгээ.

Тусгаарлагч материалын өгөгдлийн хуудас нь дулаан дамжилтын илтгэлцүүр, шахалтын бат бэх ба усны уур нэвчих чадварын тооцооны температурт.

Блокны зузаан, суурийн хавтангийн хэмжээ, угсралтын нийт өндөр, тэгш байдлыг баталгаажуулсан хэмжээст шалгалтын тайлан.

Урт хугацааны наалдамхай бүрэн бүтэн байдалд чухал үүрэг гүйцэтгэдэг наалдамхай болон хатууралтын явцад хүрээлэн буй орчны нөхцөл байдлыг харуулсан үйлдвэрийн үйлдвэрлэлийн бүртгэл.

Ердийн програмууд

Урьдчилан дулаалгатай холбосон хоолойн системийг стандартаар хангасан төвлөрсөн дулаан, хөргөлтийн сүлжээ

Аж үйлдвэрийн үйлдвэрүүдэд булсан болон газар дээрх урьдчилан тусгаарлагдсан хоолойн тавиурууд

Үйлдвэрийн битүүмжилсэн уурын хаалт нь ашиглалтанд оруулах саатлыг эрс багасгадаг LNG болон криоген дамжуулах хоолой

Эрүүл ахуйн шаардлага хангасан, цэвэрлэх боломжтой тулгуур гадаргуутай хүнсний болон эмийн байгууламжууд

Талбай дээрх дулаалгын хөдөлмөрийг багасгах нь хэмжигдэхүйц зардал, хуваарийн дагуу ашиг тустай аливаа төсөл юм

Урьдчилан тусгаарлагдсан тулгуурын хувьд яагаад Тианшуныг сонгох хэрэгтэй вэ?

Бид дулаалгыг үл тоомсорлодоггүй бөгөөд ердийн гутал руу зүгээр л блок хийдэггүй. Манай дотоод инженерийн баг нь таны хоолойн хэмжээ, дулаалгын техникийн үзүүлэлт, бүтцийн ачааллыг авч, тулгуур бүрийг тохируулж, тусгаарлагч блок нь зөвшөөрөгдөх даралтын хүчдэлийн хүрээнд ажиллах, уурын хаалтыг талбайн бригад хийцгүйгээр гүйцэтгэх, суурь хавтан нь таны иргэний болон бүтцийн ган зохион байгуулалтад тохирсон байхаар тохируулдаг. Энэхүү дизайн хийх анхны арга нь бидний 14 жилийн туршлага, 70% -иас дээш давтагдах захиалгын хувьтай хослуулсан нь дулааныг байгаа газарт нь хадгалж, конденсац үүсэхээс сэргийлдэг дэмжлэгийг танд олгоно.

Түгээмэл асуулт

Асуулт: Тусгаарлагч блок гэмтсэн тохиолдолд сольж болох уу?

Хариулт: Энэ нь наалдсан, бүрхэгдсэн тул талбайг солих нь боломжгүй юм. Бид чухал байршилд сэлбэг хэрэгсэл захиалахыг зөвлөж байна. Бат бөх ган их бие нь харьцах явцад гэмтэх эрсдлийг бууруулдаг.

А: Эдгээр тулгуурууд ямар температурын хязгаарыг хамардаг вэ?

Х: -196 ° C-аас + 140 ° C хүртэл стандарт PIR / үүрэн шилний хослол. Илүү өндөр температурт кальцийн силикат блокуудыг ашиглаж болно.

А: Би өөрийн гулсуур хавтанг өгөх шаардлагатай юу?

Х: Үгүй. Бид үйлдвэрлэх явцад гулсуур хавтанг нэгтгэж болох бөгөөд гулсах гадаргуу нь тулгуур биеийн дотор битүүмжлэгдсэн хэвээр байна.

А: Хоолойн дулаалгыг таны дэмжлэгт хэрхэн битүүмжлэх вэ?

Х: Бид тулгуурыг бүхэлд нь металл битүүмжлэх хүзүүвчээр хангадаг. Танай сайтын багийнхан хоолойн дулаалгын хүрэмийг энэ хүзүүвч хүртэл нааж, сайтын стандарт наалдамхай тууз эсвэл мастикаар битүүмжилнэ.

Асуулт: Ямар стандарт мөрддөг вэ?

Х: MSS SP-58/69-ийн ган хийц. Тусгаарлагч блокууд нь EN 14305 (нүүрэн шил) эсвэл EN 13165 (PUR/PIR) стандартад нийцдэг. Мөн бид төвлөрсөн дулааны шугам хоолойд зориулсан EN 253 гэх мэт төслийн тусгай кодуудыг хангаж чадна.
