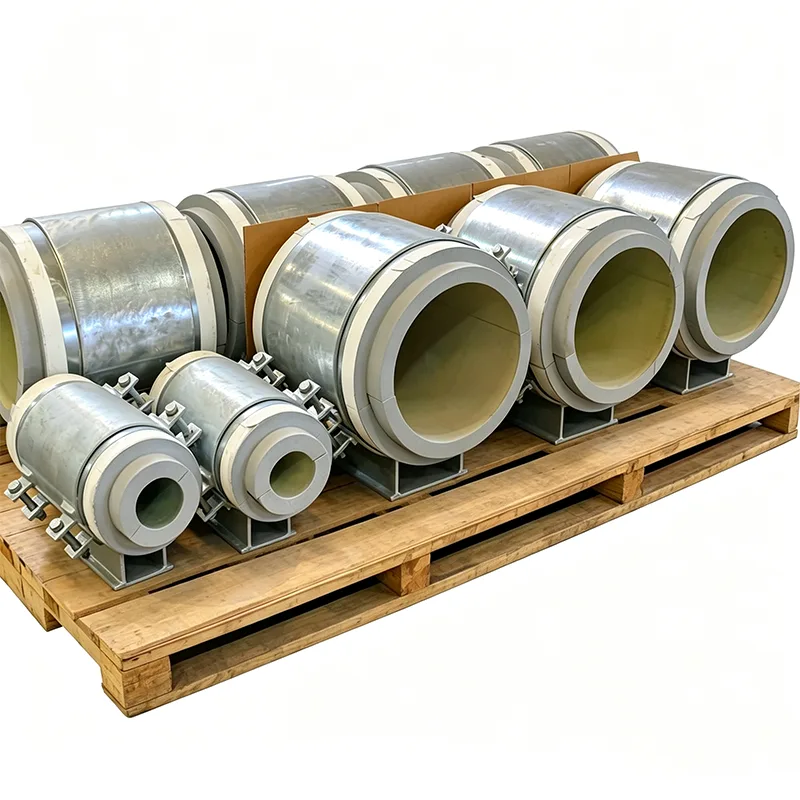

Газрын тос, хийн хоолойн урьдчилан тусгаарлагдсан тулгуур

Газрын тос, хий дамжуулах хоолой нь зөвхөн бүтээгдэхүүнээс илүү хөдөлдөг. Тэдгээр нь цутгах цэгээс дээш байх ёстой лавд өртөмтгий түүхий тос, хүйтэн газар идэмхий гидрат үүсгэж болох нойтон хий, температурын огцом хэлбэлзлээр эргэлддэг өндөр даралтын конденсатыг хөдөлгөдөг. Эдгээр үйлчилгээнд дулаалгагүй хоолойн тулгуур нь эрчим хүчний алдагдлаас илүү бөгөөд энэ нь процессын аюулгүй байдлын эрсдэл, зэврэлтээс үүсэх эхлэл юм. Урьдчилан зохих ёсоор тусгаарлагдсан тулгуур нь хүйтэн гүүрийг арилгаж, уурын хамгаалалттай дугтуйг нэгтгэж, нэг ачаалалд шалгагдсан угсралт хэлбэрээр газар дээр нь ирдэг. Талбайд үйлдвэрлэсэн дулаалга байхгүй. Таавар байхгүй.

Yangzhou Tianshun нь 2012 оноос хойш газрын тос, байгалийн хийн дээд, дунд болон доод урсгалын төслүүдэд урьдчилан тусгаарлагдсан тулгууруудыг нийлүүлж байна. Манай угсралтууд одоогоор 45 гаруй оронд цөлийн үйлдвэрлэлийн олон талт, далайн эрэг дээрх платформ өргөгч, боловсруулах үйлдвэрийн уурын хяналтын шугам дээр ажиллаж байна. Бид тэдгээрийг газрын тос, байгалийн хийн хоолойг ялгаж буй тодорхой сорилтуудыг даван туулахын тулд бүтээдэг: исгэлэн үйлчилгээний материал, тийрэлтэт галд тэсвэртэй байдал, нүүрсустөрөгчийг шингээхэд мууддаггүй тусгаарлагч.

Исгэлэн ба идэмхий орчинд сонгосон материал

Газрын тос, байгалийн хийн байгууламжид тулгуур ган нь H₂S, хлорид, давстай агаарт, заримдаа гурвууланд нь нэг дор өртдөг. Бид материал сонгохдоо эрсдэлд ордоггүй. Исгэлэн үйлчилгээний хэрэглээний хувьд бид NACE TM0284 стандартын дагуу HIC-ээр шалгагдсан (Устөрөгчөөр үүсгэгдсэн хагарал) нүүрстөрөгчийн ган хавтан ба хэсгүүдийг нийлүүлдэг бөгөөд бэлэн тулгуурыг NACE MR0175 / ISO 15156 стандартад бүрэн нийцүүлэн нийлүүлэх боломжтой. Хлорид гол анхаарал хандуулдаг газар бол далайн эрэг дээр ашиглах боломжтой. тулгуур их биеийн ган болон A4-80 боолт, гальваник зэврэлтээс хамгаалах эрсдэл.

Тусгаарлагч блок нь өөрөө нүүрсустөрөгчийн шингээлтийг эсэргүүцэх хаалттай эстэй. Түүхий, конденсат, мазут тээвэрлэдэг шугамын хувьд бид тосыг шингээж, дулааны үзүүлэлтээ алддаг задгай материалаас зайлсхийдэг. Үүрэн шил болон өндөр нягтралтай PIR нь бидний өгөгдмөл сонголт бөгөөд асгаралтын хүлээгдэж буй өртөлттэй химийн нийцтэй эсэхийг шалгасан.

Дулааныг процесст шаардлагатай газар хадгалах

Газрын тос, хийн хоолойн урьдчилан тусгаарлагдсан тулгуурууд нь уурын температурт үргэлж ажилладаггүй, гэхдээ агуулгыг нь урсгах үүднээс ихэвчлэн халаадаг эсвэл мөрдөгддөг. Дулааныг нэг цэгт гаргах боломжийг олгодог дэмжлэг нь лав хуримтлагдах, гидрат үүсэх эсвэл зуурамтгай чанар нэмэгдэхэд хүргэдэг орон нутгийн хөргөлтийг үүсгэдэг. Урьдчилан тусгаарлагдсан тулгуурууд нь тодорхой температурын дагуу сонгосон даацын тусгаарлагч блокыг ашигладаг.

85 хэмээс бага температурт: хийн боловсруулалтын хүйтэн хайрцаг, LPG хадгалах, хөргөсөн уснаас хийн усгүйжүүлэх төхөөрөмжид зориулсан өндөр нягтралтай PIR.

140°С хүртэл: Түүхий шугам болон халуун тосны системд зориулсан өндөр температурын үнэлгээ бүхий PIR.

400°С хүртэл: Уураар дамждаг битум шугам, дулааны тос халаагч, боловсруулах үйлдвэрийн технологийн хоолойд зориулсан кальцийн силикат.

Блокны зузаан нь хоолойн дулаалгын үзүүлэлттэй яг таарч байгаа бөгөөд шахалтын бат бэхийг бүрэн гидротуршилтын ачаалалтай харьцуулан шалгадаг - учир нь ашиглалтанд оруулах явцад буталсан блок нь юу ч дулаалахгүй.

Цаг хугацаа зарцуулдаг галын хамгаалалт

Далайн платформ дээр эсвэл хийн үйлдвэрт гал түймрийн үед нурж унасан тулгуур угсралт нь хоолойноос бэхэлгээг арилгаж, улмаар хагарал, хурцадмал байдалд хүргэж болзошгүй юм. Бид идэвхгүй галын хамгаалалтыг урьдчилан тусгаарлагдсан тулгуурт шууд нэгтгэж болно: ган суурь ба хажуу хананд бүрээсний доор уусдаг эсвэл эндотермик дэвсгэрийг наасан бөгөөд уг угсралт нь тийрэлтэт галын (ISO 22899) эсвэл cello4333) тодорхой хугацаанд даацын бүрэн бүтэн байдлыг хадгалах баталгаатай болно. Энэ нь дэмжлэгийг зөвхөн эрчим хүч хэмнэх бүрэлдэхүүн хэсэг биш харин аюулгүй байдлын системийн нэг хэсэг болгон хувиргадаг.

Үйлдвэрийн нэгдсэн уурын хаалт нь сайтын CUI эрсдлийг арилгана

Тусгаарлагчийн зэврэлт нь газрын тос, байгалийн хийн олон үйлдвэрт хамгийн үнэтэй хяналт, засварын цорын ганц зүйл юм. Энэ нь бараг үргэлж тулгуур нэвтрэлтээс эхэлдэг бөгөөд уурын саадыг гараар зүсэж, хэдэн зуны дараа наалдац алддаг туузаар битүүмжилдэг. Манай тулгуурууд нь тулгуур биед үйлдвэрээс гагнасан тасралтгүй металл битүүмжлэх хүзүүвчтэй ирдэг. Талбайн багийнхан хоолойн дулаалгын хүрэмийг шууд энэ хүзүүвч дээр байрлуулж, тусгай цавуу эсвэл шахалтын туузаар битүүмжилнэ. Үр дүн нь гаднаас нь нүдээр харж болох уур үл нэвтрэх шилжилт бөгөөд энэ нь хоёр жилийн дараа нээгдэхгүй.

Аливаа аудиторын хувьд баримт бичиг бэлэн

Газрын тос, байгалийн хийн төсөлд нийлүүлдэг газрын тос, байгалийн хийн урьдчилан тусгаарлагдсан хоолойн тулгуур бүрд дараахь зүйлс орно.

EN 10204 Исгэлэн үйлчилгээг заасан HIC туршилтын үр дүн бүхий 3.1 төрлийн материалын гэрчилгээ.

Шахалтын бат бэх, дулаан дамжуулалт, галын зэрэглэл бүхий тусгаарлагч блокийн мэдээллийн хуудас.

NDT аливаа гагнуурын тайлагнаж, хэрэв хүсвэл PT/MT, рентген зураг оруулдаг.

Эцсийн хэмжээст үзлэг, ачааллын туршилтын гэрчилгээ.

CE тэмдэглэгээ ба ЕХ 305/2011 стандартын дагуу гүйцэтгэх ажиллагааны тунхаглал.

Газрын тос, хийн ердийн хэрэглээ

Цооногийн үйлдвэрлэлийн олон талт хоолой ба цуглуулах шугам (газар болон далайн эрэг)

Хийн усгүйжүүлэлт ба хүчиллэг хий зайлуулах нэгж

LPG болон NGL хадгалах, дамжуулах хоолой

Нефть боловсруулах үйлдвэрийн процессын нэгжүүд: түүхий нэрэх, гидрокрекинг, реформ хийх

Битум болон хүнд тосоор халдаг шугам

Оффшор платформын дээд тал ба FPSO процессын модулиуд

Тяньшүн яагаад газрын тос, хийн урьдчилан тусгаарлагдсан тулгуурт зориулагдсан бэ?

Газрын тос, байгалийн хийн техникийн үзүүлэлтүүд нь материаллаг шаардлага, NACE стандартын шаардлага, гал түймрээс хамгаалах шаардлагуудтай нягт холбоотой гэдгийг бид ойлгож байна. Манай инженерүүд нэг зураг гаргахаасаа өмнө эдгээр үзүүлэлтүүдийг мөр мөрөөр уншдаг. Хайрцаг бүрийг шалгадаг нэг угсралтыг хүргэхийн тулд бид таны хоолойн ангилал, дулаалгын стандарт, бүтцийн ачааллыг хооронд нь харьцуулан лавлах боломжтой бөгөөд үүнийг нотлох баримт бичгүүдээр баталгаажуулдаг. Манай үйлчлүүлэгчдийн 70 гаруй хувь нь дараагийн төсөлд буцаж ирдэг нь бидний санал болгож чадах хамгийн хүчтэй гэрчлэл юм.

Түгээмэл асуултууд

А: Таны дэмжлэгийг исгэлэн үйлчилгээний орчинд ашиглаж болох уу?

Х: Тийм ээ. Бид исгэлэн хий, түүхий нефтийн хэрэглээнд зориулсан HIC-ээр шалгагдсан ган, NACE MR0175/ISO 15156 стандартад нийцсэн тулгууруудыг нийлүүлдэг.

А: Та галд тэсвэртэй хувилбаруудыг санал болгодог уу?

Х: Тийм ээ. Бид тийрэлтэт гал (H-60 эсвэл J-60) эсвэл целлюлозын галд зориулагдсан идэвхгүй галын хамгаалалтыг нэгтгэж, нэрлэсэн хугацаанд даацын бүрэн бүтэн байдлыг хадгалж чадна.

А: Тусгаарлагчийг тос, химийн бодис шингээхээс хэрхэн сэргийлэх вэ?

Х: Бид шингэн нүүрсустөрөгчийн шингээлтийг эсэргүүцдэг үүрэн шилэн эсвэл PIR гэх мэт хаалттай эсийн материалыг ашигладаг. Хамгаалалтын хаалтгүй газрын тос, хийн хувьд нээлттэй эсийн тусгаарлагчийг хэзээ ч зааж өгдөггүй.

Асуулт: Тулгуур нь хүнд ханатай хоолойн өндөр цэгийн ачааллыг тэсвэрлэж чадах уу?

Х: Мэдээжийн хэрэг. Бид үйл ажиллагааны болон гидротуршилтын нөхцөлд холхивчийн даралтыг тооцоолж, тусгаарлагчийн блокийн зэрэглэлийг сонгоно.
