Хаврын өлгүүрийн дэмжлэгАж үйлдвэрийн хоолойн системд хоолойн жин, дулааны хөдөлгөөн, чичиргээг хянахад чухал үүрэг гүйцэтгэдэг. Tianshun нь 10 Н-ээс 100,000 Н хүртэлх ачаалалтай, 200 мм хүртэл нүүлгэн шилжүүлэх чадвартай, эрчим хүч, нефть химийн, LNG, боловсруулах үйлдвэр, халаалт, эм зүй, хүнсний бүтээгдэхүүн боловсруулах үйлдвэрүүдийн хэрэглээг дэмждэг инженерийн боловсруулсан пүрш өлгүүрийн шийдлүүдийг санал болгодог.
Зөв сонгогдсон пүршний өлгүүр нь хяналттай босоо тулгуурыг хадгалахын зэрэгцээ ажлын температур өөрчлөгдөхөд хоолойн системийг аюулгүй хөдөлгөх боломжийг олгодог. Хатуу гогцооноос ялгаатай нь пүрш дээр суурилсан системүүд нь дулааны тэлэлт, агшилтыг зохицуулж, ачааллыг илүү үр дүнтэй хуваарилж, хоолой болон холбогдсон төхөөрөмжид дамждаг стрессийг багасгахад тусалдаг. Tianshun нь 60Si2MnA, 50CrVA зэрэг пүршний ганг ашиглан пүрш өлгүүрийн угсралт үйлдвэрлэдэг бөгөөд нүүрстөрөгчийн гангаар хийсэн гэр, хамгаалалтын бүрээс, захиалгат холболт, төсөлд хамаарах ачаалал, шилжилтийн шаардлагуудтай. Аж үйлдвэрийн шугам хоолойн тулгуурыг сонгохдоо бүтэц, ажлын зарчим, техникийн үзүүлэлтүүд, туршилтын шаардлага, хэрэглээний нөхцлийг ойлгох нь чухал юм.
Агуулга
Хаврын өлгүүрийн тулгуур хэрхэн ажилладаг вэ?
Үндсэн бүрэлдэхүүн хэсгүүд юу вэ?
Гүйцэтгэлийн гол давуу талууд юу вэ?
Инженерүүд ямар техникийн үзүүлэлтүүдийг шалгах ёстой вэ?
Хаврын өлгүүрийг хаана ашигладаг вэ?
Хувьсагчийн эсрэг Тогтмол хаврын дэмжлэг
Хаврын өлгүүрийг хэрхэн туршиж үздэг вэ?
Та зөв дэмжлэгийг хэрхэн сонгох ёстой вэ?
Захиалгат пүршний гогцооны шийдлийг аваарай

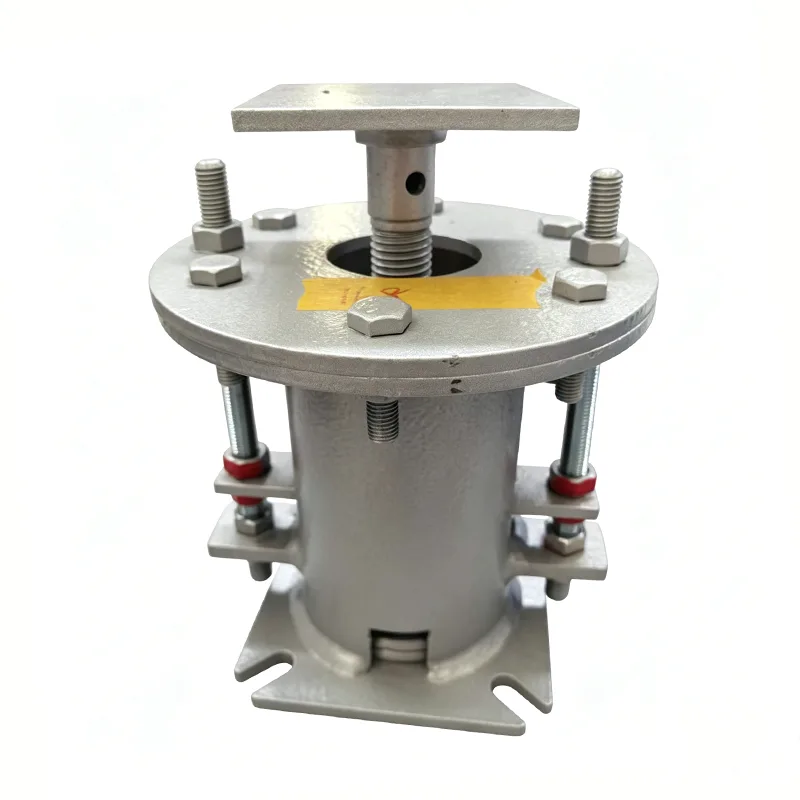

Хаврын өлгүүр гэж юу вэ?
Хаврын гогцооны тулгуур нь хяналттай босоо хөдөлгөөнийг хангахын зэрэгцээ дамжуулах хоолойн жинг даах зориулалттай механик хоолойн тулгуур юм. Энэ нь температурын өөрчлөлт, үйл ажиллагааны ачаалал болон бусад үйлчилгээний нөхцлөөс үүдэлтэй хөдөлгөөнийг зохицуулахын тулд пүршний уян хатан байдлыг ашигладаг.
Технологийн хоолой халах үед томорч, хүйтэн байрлалаасаа хөдөлж болно. Хөргөх үед хоолой нь гэрээ байгуулдаг. Хатуу тулгуур нь энэ хөдөлгөөнийг хязгаарлаж, хоолойн нэмэлт ачаалал үүсгэж болзошгүй. Зөв зохион бүтээгдсэн пүршний гогцоо нь туслах хүчийг өгч, хоолойг төлөвлөсөн аяллын хүрээнд шилжүүлэх боломжийг олгодог.
Энэ нь пүршний тулгуурыг ялангуяа уурын шугам, өндөр температурт процессын шугам хоолой, эрчим хүч үйлдвэрлэх систем, нефтийн химийн байгууламж, боловсруулах үйлдвэр болон хоолойн хүчдэлийн дизайн хийх үед дулааны шилжилтийг анхаарч үзэх шаардлагатай бусад байгууламжуудад ашигтай болгодог.
Төслийн инженерүүдийн хувьд дэмжлэгийг зөвхөн хоолойн нэрлэсэн хэмжээгээр сонгох ёсгүй. Ашиглалтын ачаалал, халуун, хүйтэн ачаалал, хүлээгдэж буй хөдөлгөөн, суурилуулах чиглэл, температур, холболтын хэмжээс, холбогдох дизайны стандартыг үнэлэх шаардлагатай.
Хаврын өлгүүрийн тулгуур хэрхэн ажилладаг вэ?
Үйл ажиллагааны үндсэн зарчим нь энгийн: хаврын угсралт нь хоолойг босоо тэнхлэгт шилжүүлэх боломжийг олгодог хяналттай дэмжих хүчийг бий болгодог.
- Хоолойн ачааллыг шилжүүлсэн:Гогцоо нь хоолойн жин ба үйл ажиллагааны ачааллын нэг хэсгийг тулгуур бүтэц рүү шилжүүлдэг.
- Температурын өөрчлөлт нь хөдөлгөөнийг үүсгэдэг:Дамжуулах хоолой халаах эсвэл хөргөх үед дулааны тэлэлт эсвэл агшилт нь босоо хөдөлгөөнийг үүсгэдэг.
- Хавар хариулав:Пүрш нь хөдөлгөөний чиглэл, хэмжээнээс хамааран шахаж эсвэл сунадаг.
- Хөдөлгөөн нь хяналттай хэвээр байна:Тус дэмжлэг нь хоолойг тогтмол байрлалд оруулахын оронд төлөвлөсөн нүүлгэн шилжүүлэлтийг хангадаг.
- Ачаалал хуваарилагдсан:Тулгуурыг зөв сонгох нь хоолойн тулгуур болон холбогдсон төхөөрөмжид хэт их ачаалал өгөхөөс сэргийлнэ.
Практик хоолойн дизайнд хаврын гогцоо нь илүү том дэмжлэгийн системийн нэг хэсэг болж ажилладаг. Хоолойн гутал, хатуу тулгуур, хөтөч, зангуу болон бусад эд ангиудыг хоолойн стрессийн шинжилгээ, төслийн шаардлагын дагуу хамтад нь ашиглаж болно.
Үндсэн бүрэлдэхүүн хэсгүүд юу вэ?
Хаврын гогцооны найдвартай байдал нь түүний хаврын угсралт, орон сууц, тохируулгын механизм, холболтын тоног төхөөрөмжийн харилцан үйлчлэлээс хамаарна. Ердийн тохиргоо нь дараах бүрэлдэхүүн хэсгүүдийг агуулна.
| Бүрэлдэхүүн хэсэг | Үндсэн функц | Ердийн материал эсвэл онцлог |
|---|---|---|
| Хаврын чуулган | Хяналттай дэмжих хүчийг өгч, хөдөлгөөнийг зохицуулдаг | 60Si2MnA буюу 50CrVA пүршний ган |
| Орон сууц | Пүршний угсралтыг хамгаалж, байрлуулна | Q235B эсвэл Q345B нүүрстөрөгчийн ган |
| Тохируулах эрэг | Суурилуулалтын явцад ачаалал ба өндрийг тохируулахыг зөвшөөрдөг | Төсөлд тохирсон төмөр хийц |
| Өлгүүрийн саваа ба дагалдах хэрэгсэл | Дамжуулах хоолой, бүтэцтэй тулгуурыг холбоно | Төслийн шаардлагын дагуу сонгосон |
| Шилжилтийн үзүүлэлт | Бодит хөдөлгөөний байрлалыг харуулна | Тохиромжтой харагдахуйц тохируулсан заалт |
Стандарт тохиргоо нь суурилуулах нөхцөлтэй тохирохгүй байгаа тохиолдолд холболтын хэмжээсүүд болон дагалдах хэрэгслийг тохируулж болно. Энэ нь суурилуулах боломжтой орон зай хязгаарлагдмал тохиолдолд сэргээн засварлах төслүүд эсвэл нарийн төвөгтэй хоолойн тавиуруудад онцгой ач холбогдолтой юм.
Гүйцэтгэлийн гол давуу талууд юу вэ?
Дулааны хөдөлгөөний нөхөн олговор
Гол давуу тал нь температурын өөрчлөлтөөс үүдэлтэй босоо хоолойн хөдөлгөөнийг зохицуулах чадвар юм. Tianshun-ийн стандарт пүршний гогцооны загварууд нь сонгосон тохиргооноос хамааран 50, 80, 120, 150, 200 мм-ийн нүүлгэн шилжүүлэх боломжтой.
Хяналттай ачааллын дэмжлэг
Үйлдвэрлэлийн шугам хоолой нь үйл ажиллагааны шингэн, дулаалга, үйлчилгээний нөхцөл өөрчлөгдөх зэргээс шалтгаалан ашиглалтын явцад ихээхэн хүндэрч болно. Зөв тодорхойлсон пүршний угсралт нь үйл ажиллагааны мөчлөгийн туршид хяналттай дэмжлэгийг хадгалахад тусалдаг.
Чичиргээний дамжуулалтыг бууруулсан
Хаврын дэмжлэгтэй зохицуулалт нь хоолойн чичиргээг бүтцийн элементүүдэд шууд дамжуулахыг багасгахад тусална. Энэ нь эргэдэг төхөөрөмж, уурын систем, технологийн тоног төхөөрөмж болон чичиргээний хяналт чухал ач холбогдолтой бусад суурилуулалтын эргэн тойронд үнэ цэнэтэй байж болно.
Суурилуулалтын уян хатан байдал
Тохируулах механизмууд нь суулгагчид суурилуулах явцад дэмжлэгийн байрлал, ачааллыг нарийн тохируулах боломжийг олгодог. Энэ нь бүрэн хатуу тулгуур зохион байгуулалттай харьцуулахад талбайн тэгшитгэх ажлыг хялбаршуулж чадна.
Өөр өөр төслүүдэд дасан зохицох чадвар
Хаврын гогцооны угсралтыг янз бүрийн ачаалал, аялалын шаардлага, материал, холболтын төрөл, хүрээлэн буй орчны нөхцлөөр төлөвлөж болно. Tianshun нь тусгай ачаалал, шилжилт хөдөлгөөн, температур, холболтын шаардлагад тохирсон шийдлүүдийг санал болгодог.
Инженерүүд ямар техникийн үзүүлэлтүүдийг шалгах ёстой вэ?
Пүршний гогцоо захиалахын өмнө инженерүүд зөвхөн хоолойн диаметрийн дагуу нэгжийг сонгохоос илүүтэйгээр бодит үйл ажиллагааны нөхцөлийг тогтоох хэрэгтэй. Дараах үзүүлэлтүүд нь ялангуяа чухал юм.
| Параметр | Тяньшуны лавлах хүрээ | Яагаад чухал вэ? |
|---|---|---|
| Ажлын ачаалал | 10 N–100,000 Н | Шаардлагатай дэмжих хүчин чадлыг тодорхойлдог |
| Нэрлэсэн шилжилт | 50-200 мм | Хүлээгдэж буй хоолойн хөдөлгөөнийг хангах ёстой |
| Ашиглалтын температур | -20 хэмээс +450 хэм хүртэл | Материал болон хаврын сонголтод нөлөөлдөг |
| Хаврын материал | 60Si2MnA / 50CrVA | Механик болон ядаргааны гүйцэтгэлийг дэмждэг |
| Орон сууцны материал | Q235B / Q345B | Бүтцийн хамгаалалт, дэмжлэг үзүүлдэг |
| Гадаргуугийн боловсруулалт | Эпокси цайраар баялаг бүрээс / халуун цайрдсан | Зэврэлтээс хамгаалах хамгаалалтыг сайжруулна |
| Холбогдох стандартууд | ANSI/HG 20644, GB/T 17116, DIN 2545 | Бүтээгдэхүүнийг төслийн техникийн үзүүлэлттэй нийцүүлэхэд тусалдаг |
Олон улсын EPC төслүүдийн хувьд инженерүүд төслийн тусгай стандарт, материалын гэрчилгээ, шалгалтын шаардлага эсвэл гуравдагч этгээдийн гэрчийг зааж өгч болно. Үйлдвэрлэл эхлэхээс өмнө эдгээр шаардлагыг баталгаажуулах ёстой.
Хаврын өлгүүрийг хаана ашигладаг вэ?
Пүршний тулгуур нь ачааллын дэмжлэг нь хяналттай дулааны хөдөлгөөнтэй зэрэгцэн орших ёстой үйлдвэрлэлийн шугам хоолойд тохиромжтой. Нийтлэг хэрэглээнд:
- Дулааны цахилгаан станцын уур, ус дамжуулах шугам хоолой
- Атомын цахилгаан станцын туслах шугам хоолойн систем
- Нефть химийн процессын шугам хоолой
- Нефть боловсруулах үйлдвэрийн зуух болон баганын шугам хоолой
- LNG болон LPG терминалын дамжуулах хоолой
- Хотын төвлөрсөн дулааны шугам сүлжээ
- Эмийн процессын шугам хоолой
- Хүнсний бүтээгдэхүүн боловсруулах ариун цэврийн шугам хоолой
- Өндөр температур ба өндөр даралтын уурын шугам
Химийн болон нефтийн химийн байгууламжийн хувьд тулгуур нь чийг, идэмхий уур амьсгал эсвэл ажлын өндөр температурт өртөж болзошгүй тул гадаргууг хамгаалах, материалыг сонгох нь онцгой ач холбогдолтой юм.
Хувьсагч ба тогтмол хаврын дэмжлэг: ялгаа нь юу вэ?
Дамжуулах хоолойн дэмжлэгийн дизайны хамгийн чухал шийдвэрүүдийн нэг бол програм нь хувьсах эсвэл тогтмол пүршний тохиргоог шаарддаг эсэх явдал юм.
| Харьцуулалт | Хувьсах пүршний дэмжлэг | Хаврын байнгын дэмжлэг |
|---|---|---|
| Дэмжих хүч | Хавар хөдлөхөд өөрчлөгддөг | Ойролцоогоор тогтмол байхаар бүтээгдсэн |
| Ердийн хэрэглээ | Дунд зэргийн дулааны хөдөлгөөн | Их хэмжээний хөдөлгөөн эсвэл ачааллыг өөрчлөх хатуу шаардлага |
| Дизайныг авч үзэх | Зөвшөөрөгдөх ачааллын өөрчлөлт | Аяллын туршид тогтмол ачаалал |
| Ердийн хэрэглээ | Ерөнхий процесс ба хэрэглээний шугам хоолой | Үндсэн уурын болон мэдрэмтгий төхөөрөмжийн холболтууд |
Дамжуулах хоолойн хүчдэлийн загварт тулгуур хүчний өөрчлөлт нь хүлээн зөвшөөрөгдөхүйц хэвээр байвал хувьсах пүршний тулгуур тохиромжтой байж болно. Холбогдсон тоног төхөөрөмж нь зөвшөөрөгдөх ачааллын өөрчлөлттэй байх эсвэл босоо тэнхлэгт их хэмжээний хөдөлгөөн хийх төлөвтэй байгаа тохиолдолд тогтмол пүршний зохион байгуулалтыг авч үзэж болно.
Зөв сонголт нь төслийн шугам хоолойн стрессийн шинжилгээ, халуун, хүйтэн ачааллын нөхцөл, хөдөлгөөний чиглэл, тоног төхөөрөмжийн хошууны хязгаарлалт зэрэгт үндэслэсэн байх ёстой.
Хаврын өлгүүрийг хэрхэн туршиж үздэг вэ?
Пүршний гогцоо нь даацын эд анги учраас чанарын баталгаа онцгой чухал юм. Туршилт нь зөвхөн гаднах хэмжээсийг төдийгүй материалын байдал, хаврын гүйцэтгэл, ачааллын төлөв байдал, хамгаалалтын бүрхүүлийг шалгах ёстой.
Хяналт шалгалт, туршилтын ердийн үйл ажиллагаанд дараахь зүйлс орно.
- Харааны болон хэмжээст үзлэг
- Шаардлагатай бол эерэг материалыг тодорхойлох (PMI).
- Хатуу байдлын туршилт
- Соронзон бөөмийн туршилт эсвэл боломжтой бол шингэн нэвтрэлтийн туршилт
- Хаврын ачааллын туршилт
- Ачааллын шилжилтийн муруйн баталгаажуулалт
- Бүрээсний зузааныг шалгах
- Угсралтын эцсийн үзлэг
Үйлдвэрийн туршилтын тайлан, материалын туршилтын тайланг холбогдох захиалгад өгөх боломжтой. Нэмэлт баталгаажуулалт шаардлагатай төслүүдийн хувьд гуравдагч этгээдийн хяналт шалгалт, гэрчлэгдсэн туршилт, материалын туршилт, гагнуурын NDT эсвэл тээвэрлэлтийн өмнөх хяналтыг гэрээний шаардлагын дагуу зохион байгуулж болно.
Та зөв хаврын өлгүүрийг хэрхэн сонгох вэ?
Зөв сонголт нь инженерийн мэдээллээс эхэлдэг. Ашигтай техникийн багц нь дараахь мэдээллийг агуулсан байх ёстой.
- Хоолойн хэмжээ ба тохиргоо
- Ашиглалтын болон суурилуулсан ачаалал
- Халуун, хүйтэн ачааллын нөхцөл
- Хүлээгдэж буй босоо шилжилт
- Хөдөлгөөний чиглэл
- Ашиглалтын болон дизайны температур
- Шаардлагатай суурилуулах зохион байгуулалт
- Холболтын хэмжээсүүд
- Материал ба бүрэх шаардлага
- Холбогдох загвар, хяналтын стандартууд
Нарийн төвөгтэй системүүдийн хувьд дамжуулах хоолойн хүчдэлийн изометр эсвэл холбогдох дэмжлэгийн хуваарийг хангах нь гогцоо сонгох нарийвчлалыг ихээхэн сайжруулдаг. Инженерүүд дараа нь хувьсах пүрш, тогтмол пүрш эсвэл өөр тулгуур зохион байгуулалт тохиромжтой эсэхийг үнэлэх боломжтой.
Стандарт хэмжээсүүд нь тохиромжгүй тохиолдолд тусгай зориулалтын пүршний гогцооны шийдэл нь тусгай даацын багтаамж, стандарт бус холболт, тохируулсан суурилуулалтын хэмжээс, зэврэлтэнд тэсвэртэй материал, өндөр эсвэл бага температуртай орчинд зориулсан загвар зэргийг багтааж болно.
Хаврын өлгүүрийн дэмжлэгийн талаар байнга асуудаг асуултууд
1. Пүршний өлгүүрийн гол зорилго нь юу вэ?
Үүний гол зорилго нь дулааны тэлэлт, агшилтаас үүдэлтэй хяналттай босоо хөдөлгөөнийг хангахын зэрэгцээ дамжуулах хоолойн ачааллыг дэмжих явдал юм. Энэ нь чичиргээний дамжуулалтыг бууруулж, үйл ажиллагааны явцад илүү тогтвортой байдлыг хадгалахад тусална.
2. Tianshun пүршний өлгүүрийн тулгуур ямар ачааллыг даах вэ?
Лавлагаатай стандарт бүтээгдэхүүний хүрээ нь 10 Н-ээс 100,000 Н хүртэлх ажлын ачааллыг хамардаг. Бодит сонголт нь хоолойн ашиглалтын нөхцөл, ачааллын шаардлага, аялал, төслийн дизайны өгөгдлөөс хамаарна.
3. Пүршний гогцоо нь хэр их нүүлгэн шилжүүлэлт хийх боломжтой вэ?
Стандарт нэрлэсэн шилжилтийн сонголтууд нь 50 мм, 80 мм, 120 мм, 150 мм, 200 мм байна. Өөрчлөн тохируулсан аяллын шаардлагыг дамжуулах хоолойн бодит хөдөлгөөнөөс хамааран үнэлж болно.
4. Хаврын угсралтын ажилд ямар материалыг ихэвчлэн ашигладаг вэ?
Нийтлэг хаврын материалд 60Si2MnA ба 50CrVA орно. Орон сууцны материалд Q235B ба Q345B нүүрстөрөгчийн ган багтаж болох бол гадаргууг боловсруулахад эпокси цайраар баялаг бүрээс эсвэл халуун цайрдсан өнгөлгөөг ашиглаж болно.
5. Тогтмол пүршний дэмжлэгийг хэзээ авч үзэх вэ?
Шугам хоолойд их хэмжээний босоо хөдөлгөөн гарсан үед эсвэл холбогдсон төхөөрөмж нь төлөвлөгдсөн аяллын туршид ойролцоогоор тогтмол байхын тулд дэмжих хүч шаардагдах үед байнгын пүршний дэмжлэгийг авч үзэж болно. Эцсийн сонголт нь хоолойн стрессийн шинжилгээ, төслийн шаардлагыг дагаж мөрдөх ёстой.
6. Пүршний өлгүүрийн тулгуурыг тохируулж болох уу?
Тиймээ. Тохируулга нь ачаалал ба нүүлгэн шилжүүлэлтийн шаардлага, материалын сонголт, холболтын төрөл, суурилуулалтын хэмжээ, хүрээлэн буй орчны нөхцөл, төсөлд хамаарах бусад шаардлагыг хамарч болно.
Захиалгат пүршний гогцооны шийдлийг аваарай
Найдвартай хаврын дэмжлэгийн систем нь нарийн инженерийн өгөгдөл, зохих материалын сонголт, хяналттай үйлдвэрлэл, баримтжуулсан туршилтаас эхэлдэг. Tianshun нь хаврын тусламжийн үйлдвэрлэлийн туршлагыг үйлдвэрлэлийн шугам хоолойн хэрэглээнд тохируулсан инженерийн үйлчилгээтэй хослуулсан. Хэрэв та эрчим хүч, нефть химийн, боловсруулах үйлдвэр, LNG, халаалт, эмийн болон бусад шугам хоолойн төсөл хэрэгжүүлэхээр төлөвлөж байгаа бол ачаалал, нүүлгэн шилжүүлэлт, температур, холболт, тоо хэмжээ зэргийг инженерийн багтай хуваалцаарай. Tianshun Spring Hanger Support эсвэл талаар илүү ихийг мэдэж аваарайбидэнтэй холбоо барина уутөслийн тусгай зөвлөмж, үнийн санал авах.
