Энэ нь нарийн боловсруулалт, шахалтаар цутгасан PTFE материалаар хийгдсэн тусгаарлагчийг барих зориулалттай тусгаарлагдсан хоолойд тусгайлан зориулсан тулгуур юм. Одоогоор Оросын зах зээлд энэ бүтээгдэхүүний эрэлт хэрэгцээ их байна. Хятадад PTFE бүтээгдэхүүний чанар ихээхэн ялгаатай байдаг тул олон улсын худалдаачдад өндөр чанартай бараа нийлүүлэхэд хүндрэлтэй байдаг. Манай компани дээд зэрэглэлийн материалыг ашигладаг бөгөөд DN20-аас DN1200 хүртэлх хэмжээтэй тулгуур үйлдвэрлэдэг.
Сайн дулаалгатай хоолой дээрх тусгаарлагчгүй тулгуур нь систем дэх нүх юм. Хөргөсөн усны шугам дээр энэ нь конденсацийг дусалдаг. Уурын шугам дээр дулаан ялгаруулдаг. Криоген хоолой дээр чийгийг агаараас гаргаж, хатуу хөлддөг. Тусгаарлагдсан хоолойн тулгуурын гол зорилго нь уг цоорхойг хаах явдал юм - хоолой ба бүтцийн хооронд дулааны богино холболт үүсгэхгүйгээр хоолой, агуулга, тусгаарлагчийн жинг зөөвөрлөх явдал юм.
Yangzhou Tianshun нь 2012 оноос хойш дэлхийн хэмжээнд дүүргийн хөргөлтийн сүлжээ, үйлдвэрлэлийн уурын систем, LNG терминал, хүнсний үйлдвэрүүдэд зориулж тусгаарлагдсан хоолойн тулгуур зохион бүтээж, үйлдвэрлэж байна. Бид тулгуур бүрийг тусгаарлах блокыг бүрэн нэгтгэсэн ачааллын туршигдсан нэг угсралт хэлбэрээр бүтээдэг тул та дулааны эвдрэлийг газар дээр нь хийх шаардлагагүй болно.
| Параметрийн зүйл | Ердийн утга/нэгж |
| Үйлчилгээний температур | -196 хэмээс +120 хэм хүртэл |
| Тусгаарлагч материал | HDPU (Өндөр нягтралтай полиуретан) / Полизоцианурат (PIR) / Permali |
| Тусгаарлагчийн нягт | 160кг/м³, 224кг/м³, 320кг/м³ |
| Шахалтын хүч | ≥ 2.5 МПа / 5.0 МПа |
| Дулаан дамжуулалт | ≤ 0.035 Вт/(м·К) @ 24°C |
| Өлгий/гутлын материал | Зэвэрдэггүй ган (SS304/SS316L) / Бага температурт нүүрстөрөгчийн ган (A333 гр.6) |
| Уурын саад | Бутил резин / Mylar / Хөнгөн цагаан тугалган цаас |
| Галд тэсвэртэй | Ангилал B1 / ASTM E84 Ангилал А |
| Стандарт нийцэл | CINI стандарт, MSS SP-58 |
| Уурын саадтай материал | Бутил резин / Mylar / Alu-тугалган цаас |
| Уур нэвчих чадвар | ≤ 0.02 Пермийн инч (ASTM E96 стандарттай нийцдэг) |
| Битүүмжлэх / холбох | Өндөр бат бэх криоген цавуу |
| Конденсацийн эсрэг | 100% герметик битүүмжилсэн |

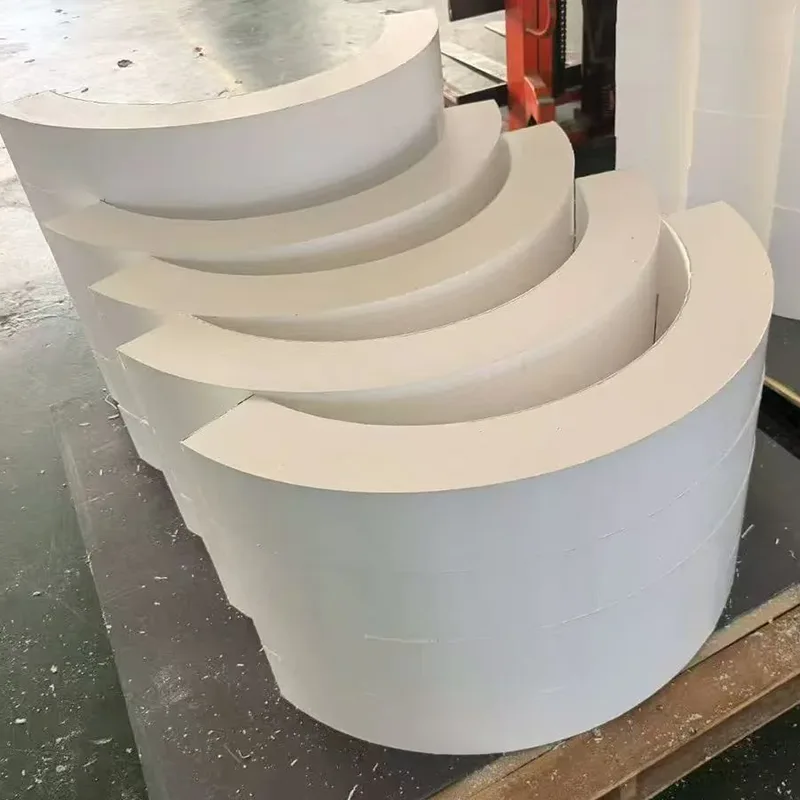

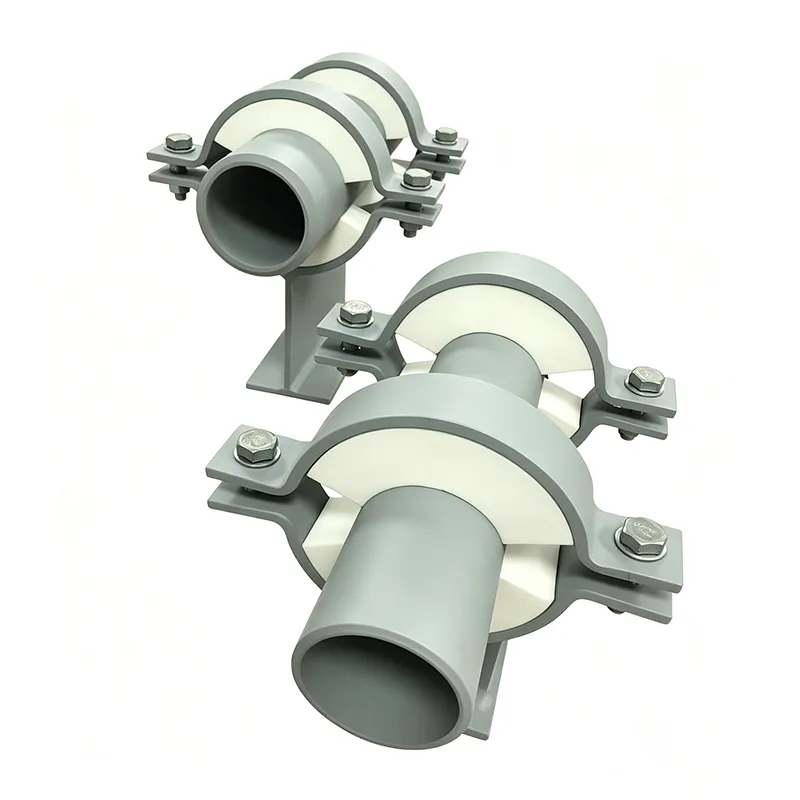

Стандарт хоолойн гутлын хувьд металл эмээл нь металл суурь хавтан дээр шууд байрладаг. Дулаан эсвэл хүйтэн шууд дамжуулдаг. Тусгаарлагдсан тулгуурт хоёр металл хэсгийн хооронд хатуу тусгаарлагч блок байрладаг. Хоолойн ачаалал нь эмээлээс тусгаарлагч руу, тусгаарлагчаас суурь хавтан руу шилждэг. Ямар ч үед эмээл нь суурь хавтанд хүрдэггүй. Блок нь нэг нүүрэн дээр нь хоолойн диаметр, нөгөө талдаа ган суурьтай таарч, бүрэн холбоо барих, цэгийн ачаалал өгөхгүй байхаар боловсруулдаг.
Блокны материалыг дизайны температурт бат бөх байлгахын тулд сонгосон. Өндөр нягтралтай полиизоцианурат (PIR) нь хөргөсөн ус болон гликолын шугамд ажилладаг. Үүрэн шил нь -196 ° C хүртэл криогенийн үйлчилгээтэй бөгөөд усны уур нэвчих чадварыг тэгтэй тэнцүү болгодог. Кальцийн силикат нь 650 ° C хүртэл уур, халуун тосыг авдаг. Блокны шахалтын бат бэхийг зөвхөн ашиглалтын жингээс гадна гидротуршилтын бүрэн ачаалалтай харьцуулж шалгадаг тул ашиглалтад оруулах явцад бутлахгүй.
Хүйтэн хоолой дээр чийг орох нь урт хугацааны хамгийн том аюул юм. Тусгаарлагчийг нэвт шингээж буй усны уур нь эцсийн эцэст хоолойн гадаргууг конденсацлах, хөлдөх, зэврүүлэх болно. Манай тусгаарлагдсан тулгуурууд нь тусгаарлагч блокийн эргэн тойронд тасралтгүй металл битүүмжлэх хүзүүвчээр хийгдсэн байдаг. Талбайн багийнхан хоолойн дулаалгын хүрэмийг энэ хүзүүвч хүртэл ажиллуулж, наалдамхай эсвэл туузаар битүүмжилнэ. Цоорхой байхгүй. Гараар зүссэн нөхөөс байхгүй. Зүгээр л нягт үлддэг цэвэрхэн, шалгах боломжтой уурын битүүмжлэл.
Олон тооны дулаалгатай шугамууд нь температурын нөлөөгөөр өргөжиж, хумигддаг. Тогтмол дэмжлэг нь энэ хөдөлгөөнтэй тэмцэх болно. Бид бага үрэлттэй гулсах гадаргууг дэмжлэгийн угсралтад шууд нэгтгэдэг. Өнгөлсөн зэвэрдэггүй ган хуудас нь тусгаарлагч блокийн доод талд (эсвэл түүний доорх ачаа хуваарилах хавтан) наалддаг. PTFE буюу бал чулуугаар шингээсэн дэвсгэрийг суурь хавтангийн дээд хэсэгт наасан байна. Хоёр гадаргуу нь бие биенийхээ эсрэг гулсаж, үрэлтийн коэффициент багатай тул хоолойн өөрийн дулааны хүч үүнийг даван туулж чадна. Слайдын интерфэйс бүхэлдээ дэмжлэгийн их бие дотор хаалттай, тоос шороо, шороо, уснаас хамгаалагдсан тул системийн ашиглалтын хугацаанд чөлөөтэй хөдөлдөг.
Бид тавиур дээрээс тусгаарлагдсан тулгуурыг авдаггүй. Захиалга бүрийг дараах байдлаар тохируулсан болно:
Хоолойн хэмжээ ба хананы зузаан
Тусгаарлагч материал ба зузаан
Ашиглалтын болон дизайны температур
Дэмжих ачаалал (үхсэн жин, гидротест, хааяа)
Хөдөлгөөний шаардлага (тэнхлэгийн гулсуур, тогтмол зангуу, хажуугийн хөтөч)
Байгаль орчны нөлөөлөл (дотоод, гадаа, далайн эрэг, угаалтуур, галын бүс)
Ган эд ангиуд нь стандартын дагуу халуун цайрдсан нүүрстөрөгчийн ган бөгөөд зэвэрдэггүй ган (304L, 316L) нь идэмхий болон эрүүл ахуйн шаардлагад нийцдэг. Бүх бүтцийн гагнуурыг мэргэшсэн гагнуурчид баталгаажуулсан журмын дагуу гүйцэтгэдэг.
Хөргөсөн ус ба дүүргийн хөргөлт: Конденсацгүй, дуслахгүй, CUI байхгүй.
Уур ба халуун ус: Хамгийн бага дулаан алдагдал, аюулгүй мэдрэгчтэй температур, тэлэлтэнд тохирсон гулсуур хавтан.
Криоген ба LNG: Үүрэн шилэн тусгаарлагч блок, зэвэрдэггүй ган бие, бүтэц дээр мөс үүсэхээс сэргийлдэг хүйтэн гутал.
Хүнс ба эмийн бүтээгдэхүүн: Зэвэрдэггүй ган, эрүүл ахуйн шаардлага хангасан өнгөлгөө, битүүмжлэгдсэн тусгаарлагч, угаахад бүрэн нийцдэг.
Газрын тос, хий: Исгэлэн үйлчилгээний материал, галд тэсвэртэй сонголтууд, далайн эргийн болон далайн эрэг орчмын орчинд уур нэвтрэхгүй загвар.
Ачаа бүрд EN 10204 3.1 төрлийн материалын гэрчилгээ, шахалтын бат бэх ба дулаан дамжилтын илтгэлцүүр бүхий тусгаарлагчийн мэдээллийн хуудас, хэмжээсийн хяналтын тайлан, шаардлагатай үед ачааллын туршилтын гэрчилгээ орно. Газрын тос, байгалийн хийн төслүүдийн хувьд бид HIC туршилтын тайлан, NACE нийцлийн баримт бичгийг өгөх боломжтой. Хүнсний хэрэглээний хувьд гадаргуугийн өнгөлгөөний тайлан, материалын мэдүүлэг нь стандарт юм.
Асуулт: Та ямар ч төрлийн тусгаарлагчийн зузаантай таарч чадах уу?
Х: Тийм ээ. Бид дулаалгын блокыг яг хоолойны OD болон тусгаарлагчийн зузаанд тохируулан боловсруулж, таны ажлын температурт тохирох блок материалыг сонгоно.
А: Хөдөлгөөн шаардлагатай бол гулсуурын хавтанг багтаасан иж бүрэн төхөөрөмжийг нийлүүлдэг үү?
Х: Тийм ээ. Бид сууринд PTFE эсвэл бал чулуун гулсуур хавтанг нэгтгэж болно, бүгдийг нь тулгуур биен дотор байрлуулна.
Асуулт: Тусгаарлагч блок чийглэхээс хэрхэн сэргийлэх вэ?
Х: Блок нь ган тулгуур их биед бүрэн бүрхэгдсэн бөгөөд бид хоолойн дулаалгатай тасралтгүй уурын саадтай холбох зориулалттай металл битүүмжлэх хүзүүвчээр хангадаг.
А: Миний хоолой зэвэрдэггүй ган эсвэл эрүүл ахуйн шаардлага хангасан бол яах вэ?
Х: Бид бүх тулгуурыг 304L эсвэл 316L зэвэрдэггүй гангаар хийсэн, даршилсан болон идэвхгүй гадаргуутай, угаах болон хүнсний чанартай орчинд тохиромжтой.
А: Би галд тэсвэртэй хувилбарыг авч болох уу?
Х: Тийм ээ. Бид целлюлоз эсвэл тийрэлтэт галд өртөх зэрэгт тохирсон идэвхгүй галаас хамгаалах материалыг оруулж, шаардлагатай хугацаанд даацын бүрэн бүтэн байдлыг хадгалж чадна.
Тусгаарлагдсан хоолойн тулгуур нь том төслийн жижиг бүрэлдэхүүн хэсэг боловч бүтэлгүйтсэн хэсэг - буталсан тусгаарлагч, уурын хаалт, хураан авсан гулсуур зэрэг нь төлөвлөөгүй унтраахад хүргэдэг. Бид эдгээр дэмжлэгийг арав гаруй жилийн турш хийж, 45 гаруй улс руу тээвэрлэж байгаа бөгөөд манай бизнесийн 70 гаруй хувь нь байнгын үйлчлүүлэгчдээс бүрддэг. Бид дэмжлэг болгоныг нөөцийн зүйл биш инженерийн угсралт гэж үздэг учраас ийм бүртгэл бий. Хоолойн хуваарь болон дулаалгын үзүүлэлтээ бидэнд илгээнэ үү. Бид хэмжээстэй санал болон тодорхой үнийг нэг өдрийн дотор буцааж өгнө.
