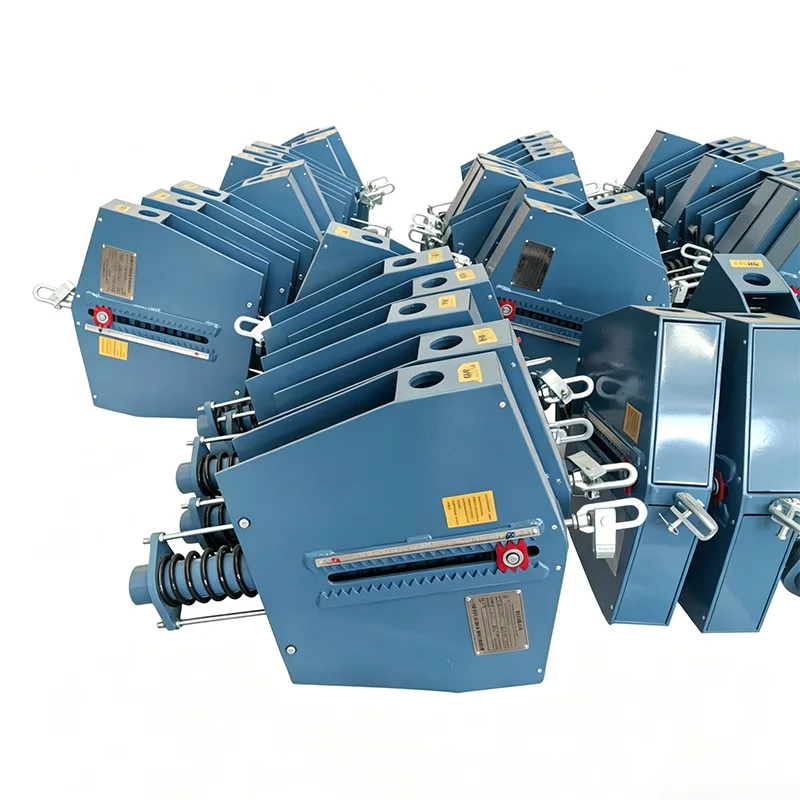

Хүнд даацын тогтмол пүршний гол давуу талууд.

Газрын тос, байгалийн хий, боловсруулах, эрчим хүчний үйлдвэрүүдэд өндөр температуртай, том диаметртэй дамжуулах хоолойд хэрэглэнэ. -тай харьцуулахадхувьсах булаг, ачаалал, ажлын нөхцөл, эдэлгээ, ашиглалтын засвар үйлчилгээ гэсэн дөрвөн талаас нь нэгтгэн дүгнэсэн.

Тогтмол ачааллын гаралт (үндсэн давуу тал)

Дамжуулах хоолойн дулааны тэлэлт, агшилтаас үүссэн босоо шилжилтийн бүх үйл явцын туршид тулгуур ачаалал үндсэндээ тогтмол бөгөөд өөрчлөгдөөгүй, ачааллын хэлбэлзэл нь ±6% -иас бага (улсын стандарт / ASME стандартын дагуу) байна.

Хаврын ачаалал нь шилжилтийн үед өөрчлөгддөг (хамгийн ихдээ ±25%). Ачаалал ихтэй, өндөр температуртай дамжуулах хоолойн хувьд дулааны шилжилт их байдаг тул ачаалал нь хязгаараас амархан давдаг. Тогтмол түдгэлзүүлэлт нь хоолойн нээлхий болон түдгэлзүүлэлтийн үед хэт ачааллаас бүрэн зайлсхийдэг.

Тоног төхөөрөмжийн хоолойн холболтыг хамгаалах: компрессор, уурын турбин, дулаан солилцуур, том насосны API хоолойн холболт. Тоног төхөөрөмжийн фланцын холболтод дулааны тэлэлтийн ачааллын өөрчлөлт, хүчдэлийн хагарлаас үүссэн алдагдал үүсэхээс сэргийлнэ.

Том цус харвалт, том босоо дулаан шилжилтийн нөхцөлд тохиромжтой

Нэг нэгжийн цус харвалт нь хувьсах пүршнийхээс хамаагүй том байна. Ердийн хүнд даацын загваруудын цус харвалт нь 50-500 мм-ийн хооронд хэлбэлздэг; өндөр температурт, зузаан ханатай, том диаметртэй, дулааны тэлэлт ихтэй газрын тос, байгалийн хийн хоолойн хамгийн эхний сонголт юм.

Пүршний шахалтын хязгаараар хязгаарлагдахгүй, их хэмжээний суурьшилтай, дулааны шилжилт ихтэй дамжуулах хоолой нь сегментүүдэд тулгуур нэмэх шаардлагагүй тул тулгуур цэгийн тоог бууруулдаг.

Хүнд даацын даац нь хүчтэй

Хүнд даацын загварын нэгж бүрийн нэрлэсэн ачаалал 5 кН-аас хэдэн зуун мянган Ньютон хүртэл хэлбэлздэг. Энэ нь өндөр температурт зузаан ханатай технологийн хоолой, бойлерийн толгой, хүнд даацын цэвэршүүлэх болон химийн тоног төхөөрөмжийн туслах шугам хоолойд тохиромжтой.

Хөшүүрэг, холбогч бариултай механик бүтэцтэй хосолсон хайрцагны ерөнхий бие нь бүтцийн өндөр хатуулагтай, усны алхны цохилт болон агшин зуурын ачаалалд тэсвэртэй, хувьсах пүрш бүхий нэг хавтантай пүршний хүчний бүтцээс давуу юм.

Дамжуулах хоолойн стрессийг оновчтой болгох, дизайны зардлыг бууруулах

Тогтмол ачаалал → Дамжуулах хоолойн анхдагч болон хоёрдогч хүчдэлийг ASME B31.3 болон SH/T3073 шугам хоолойн стрессийн стандартыг хангасан, хянах боломжтой;Хүчдэлийн тооцоог хийхэд хялбар, хоолойг зузаатгах, арматуржуулах, өргөтгөх холбоос суурилуулах зэрэг нэмэлт зардлыг бууруулна.

Ядаргаанд тэсвэртэй, удаан эдэлгээтэй (хүнд ачаалалтай нөхцөлд давуу талтай)

Хөшүүргийн тэнцвэрийн зарчимд тулгуурлан пүрш нь зөвхөн бага зэрэг эргэдэг тэлэлт, агшилтыг хийдэг бөгөөд тэлэлт, агшилтын хэмжээ нь хувьсах пүршээс хамаагүй бага байдаг; Температурын өөрчлөлтөөс үүссэн ядаргааны алдагдал маш бага байна.

Газрын тос, байгалийн хийн хоолой нь эхлэх-зогсох, температурын байнгын өөрчлөлт зэрэг тасралтгүй ээлжлэн ажилладаг нөхцөлд ажилладаг бөгөөд хаврын ядаргааны эвдрэлд өртөмтгий байдаг.

Хүнд даацын загвар нь өтгөрүүлсэн бүрхүүл, унтрах, чангаруулсан голтой голтой. Энэ нь далайн/химийн зэврэлтээс хамгаалагдсан орчинд хүчтэй зэврэлтээс хамгаалах боловсруулалтанд (C5-M) өртөж болох ба задгай тавцан дээр ашиглахад удаан эдэлгээтэй байдаг.

Суурилуулалт ба ашиглалтын давуу тал

Төхөөрөмж нь суурилуулсан түгжих механизмаар тоноглогдсон. Энэ нь усны даралтын туршилтын үед түгжигдсэн бөгөөд ашиглалтад орсны дараа онгойдог. Ашиглалтын дараа газар дээрх ачааллын дахин тохируулга хийх шаардлагагүй.

Дамжуулах хоолойн чичиргээний гүйцэтгэл (компрессорын оролт ба гаралтын хэсэгт) нь хувьсах пүршээс давуу бөгөөд дараагийн шалгалт, тохируулгын давтамжийг бууруулдаг.

Ашиглалтын хүнд нөхцөлд тохиромжтой

Өндөр температур (550 ℃-ээс дээш), бага температурт LNG, том тунгаах төхөөрөмж, далайн эргийн давс цацах / хүхэр идэмхий тос, хийн байгууламжууд, ачаалал даах дасан зохицох хүрээ илүү өргөн.
