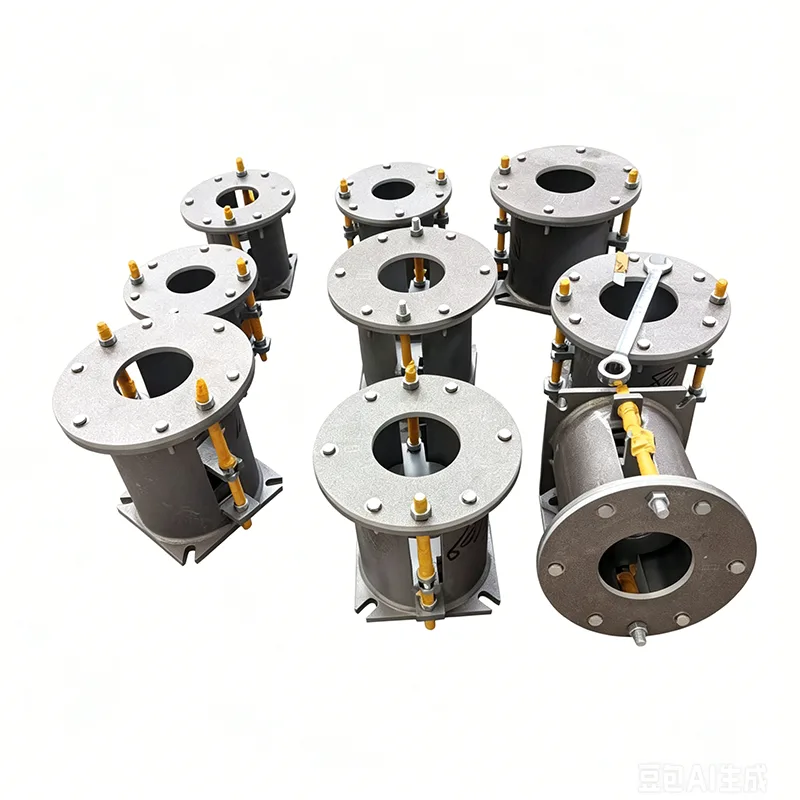

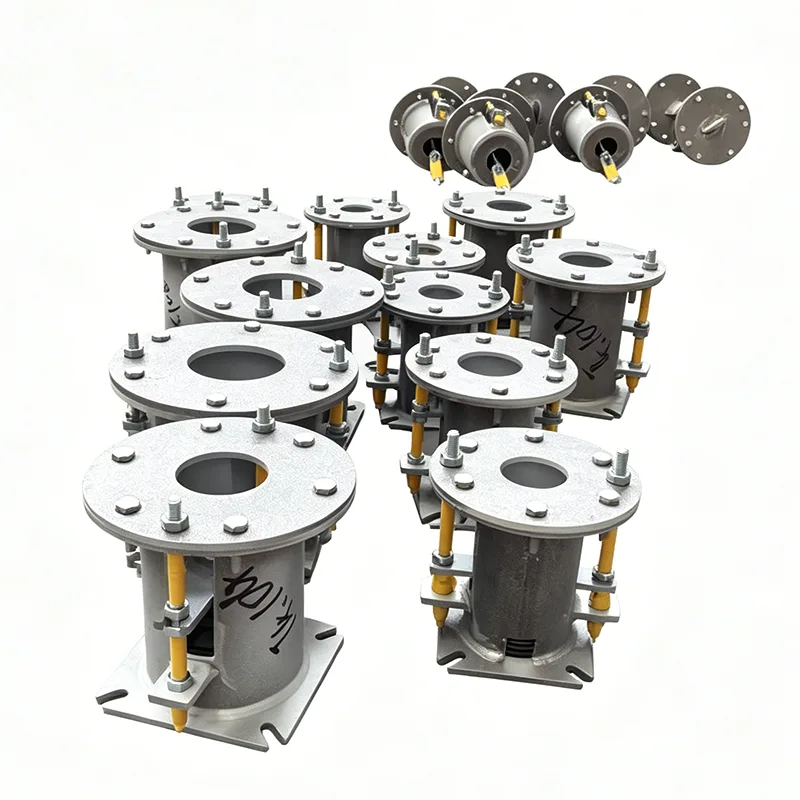

Цахилгаан станцын пүршний дэмжлэг

Цахилгаан станцууд, гол уурын хоолой, өндөр температурт дахин халаах уурын хоолой болон бусад ижил төстэй системүүд нь өндөр температур, өндөр даралтын нөхцөлд зөөвөрлөгчийг тасралтгүй тээвэрлэж, хэдэн миллиметрээс хэдэн арван миллиметр хүртэлх дулааны тэлэлтэд ордог. Хатуу бэхэлгээ нь эдгээр шилжилтийг уурын зуухны толгой ба турбины интерфейс рүү дамжуулдаг нэмэлт түлхэлтийн хүч болгон хувиргаж, гагнуурын үе, фланц, тоног төхөөрөмжийн бүрхүүлийн ачааллыг нэмэгдүүлдэг.

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.

Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.

Бүтээгдэхүүн нь эрчим хүч, нефть-химийн болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Yangzhou Tianshun Pipeline Technology ХХК-ийн эдгээр ашиглалтын нөхцөлд тусгайлан зориулж бүтээсэн цахилгаан станцын пүршний тулгуур нь уян ачааллаар дамжин шилжилтийг нөхөж, дамжуулах хоолойн хүчдэлийг стандарт зөвшөөрөгдөх хязгаарт байлгадаг. Энэхүү баримт бичиг нь уурын хоолойн системийн бодит шаардлагад үндэслэн уг бүтээгдэхүүний дизайны философи, үйл ажиллагааны гүйцэтгэл, инженерийн дэмжлэгийн хандлагыг тайлбарласан болно.

Уур дамжуулах хоолойн стрессийг хянах уян хатан тулгуурт тавигдах шаардлага

Уур дамжуулах хоолойн дизайн нь ерөнхийдөө ASME B31.1 гэх мэт кодуудыг дагаж мөрддөг бөгөөд хоолойн тулгуур/өлгүүр нь дулааны шилжилтэд саад учруулахгүйгээр дамжуулах хоолойн үхсэн жин ба зөөвөрлөгчийн жинг хоёуланг нь даах ёстой. Хэрэв тулгуур хүч нь нүүлгэн шилжүүлэлтээс хамааран хэт их өөрчлөгддөг бол орон нутгийн шугам хоолойн системийн ачаалал зөвшөөрөгдөх хэмжээнээс давж, газар дээр нь тохируулга хийх эсвэл бүр дахин ажил хийх шаардлагатай болдог.

Цаашилбал, турбин болон бойлерийн интерфейс нь ихэвчлэн хүч, моментийн зөвшөөрөгдөх маш хатуу хязгаартай байдаг. Зохисгүй тусламжийн шийдлүүд нь үндсэн тоног төхөөрөмжийн интерфейсийн ашиглалтын хугацааг мэдэгдэхүйц богиносгодог. Энэ нь заасан цохилтын дотор тогтвортой, урьдчилан таамаглахуйц дэмжлэг үзүүлэх хүчийг хангахын тулд тулгуур/өлгүүрийн бүтээгдэхүүнийг шаарддаг бөгөөд газар дээрх хазайлтыг зохицуулах хангалттай тохируулгын хэмжээг санал болгодог.

Цахилгаан станцын пүршийг хэрхэн дэмжиж байгаа нь эдгээр шаардлагыг шийдвэрлэх

Цахилгаан станцын пүршний тулгуурыг дамжуулах хоолойн стрессийн шинжилгээний үр дүнд үндэслэн сонгосон хувьсах пүрш ба тогтмол хүчний пүрш гэсэн хоёр хувилбараар авах боломжтой. Хувьсах пүршний нэгжүүд шугаман хөшүүн чанар бүхий ачааллыг зөөдөг бол тогтмол хүчний нэгжүүд нь үндсэн болон хоёрдогч пүрш механизмыг ашиглан ажлын бүх хугацаанд 5%-ийн доторх хүчний хэлбэлзлийг хянаж, хүйтэн төлөвөөс халуун төлөв хүртэл дамжуулах хоолойн системд бараг тогтмол дэмжлэг үзүүлдэг.

Хаврын элементүүдийг 60Si2Mn ба 50CrVA зэрэг хайлштай пүршний гангаар үйлдвэрлэдэг. Бүтцийн эд ангиудыг нүүрстөрөгчийн ган, халуунд тэсвэртэй ган эсвэл зэвэрдэггүй гангаар хийж болно. Температурын хэрэглээний ерөнхий хүрээ нь -196°С-аас +650°C-ийг хамарч, бага температурт халаахаас эхлээд бүрэн ачаалалтай ажиллах хүртэлх уурын шугам хоолойн бүх дулааны төлөвт тохирно.

Цахилгаан станцын пүршний тулгуур бүрийг тээвэрлэхээс өмнө хөшүүн байдлын муруйн бичлэгээр бүрэн шахалтын туршилтанд хамруулдаг. Орон сууц нь ачааны нүүлгэн шилжүүлэлтийн нэрийн хавтан ба суурилуулах түгжих төхөөрөмжөөр тоноглогдсон. Газар дээр нь суурилуулах нь зөвхөн хүйтэн нөхцөлд суурилуулахыг шаарддаг; Дамжуулах хоолойн температур нэмэгдсэний дараа түгжих зүүг зүгээр л салгаж, тулгуур/өлгүүр нь газар дээр нь гагнуур эсвэл нарийн төвөгтэй тохируулгагүйгээр ашиглалтын төлөвт ордог.

Газар дээрх суурилуулалт ба урт хугацааны үйл ажиллагааны гүйцэтгэл

Уур дамжуулах хоолойг суурилуулах явцад суурийн өндрөөс болон хоолойн хэсгийг огтлоход хуримтлагдсан алдаа гарах нь зайлшгүй юм. Цахилгаан станцын пүршний тулгуурын өгсөн өндрийг нарийн тохируулах хүрээ нь эдгээр хазайлтыг шингээж, хатуу бэхэлгээнээс сэргийлдэг. Тогтмол хүчин чадалтай пүршний нэгжүүд нь ихэвчлэн шураг эсвэл гидравлик туслах тохируулагч механизмаар тоноглогдсон байдаг бөгөөд энэ нь том диаметртэй хүнд даацын шугам хоолойд ч гэсэн нэг хүн ажиллах боломжийг олгодог.

Урт хугацааны ашиглалтын үед тайвшруулах үйлчилгээтэй пүршний дизайн, гадаргуугийн боловсруулалт (халуун цайрдсан эсвэл Dacromet бүрээс) нь тогтвортой үйл ажиллагааг хангадаг. Хилийн чанад дахь цахилгаан станцын төслүүдэд дараагийн дэмжлэг/өлгүүрийн захиалгын 70 гаруй хувь нь одоо байгаа үйлчлүүлэгчдээс ирдэг. Энэхүү давтан худалдан авалтын өндөр хувь нь манай бүтээгдэхүүний урт хугацааны гүйцэтгэлийг шууд бусаар баталгаажуулдаг.

Суурилуулалтын ердийн байршил ба функцууд

Бойлерийн талбайд цахилгаан станцын хаврын тулгуурыг гол уурын суваг, хэт халаагчийн гаралтын шугам хоолой, дахин халаах уурын шугам хоолойн босоо болон хэвтээ хэсэгт суурилуулсан. Тэд дээшээ чиглэсэн дулааны тэлэлтийг шингээж, толгойн хушууны холболтод хэт их ачаалал өгөхөөс сэргийлдэг.

Турбины ойролцоо гол уурын хавхлагууд болон удирдах хавхлагуудын ойролцоох өндөр температурт уурын дамжуулах хоолойн хэсгүүдийн пүршний тулгуур/өлгүүр нь бүрэлдэхүүн хэсгийн хүч, моментийг бууруулж, босоо амны тэгш байдлыг хангахад тусалдаг. Тэжээлийн ус болон ус зайлуулах шугам хоолой нь бага температурт ажилладаг боловч эхлэх ба зогсох температурын мэдэгдэхүйц зөрүүтэй хэвээр байна. Уян тулгуурууд нь дамжуулах хоолойн налууг хадгалж, хөндийгөөс үүсэх эрсдлийг бууруулдаг.

Эдгээр хэрэглээнд тулгуур/өлгүүрийг ихэвчлэн дампууруулагч, хязгаарын хаалт болон бусад эд ангиудтай хослуулан хоолойн системийн уян хатан хязгаарлалтын шийдлийг бүрдүүлдэг.

Төслийн техникийн дэмжлэг ба бүтээгдэхүүнийг хүлээн авах

Сонгон шалгаруулалтын үе шатнаас эхлэн манай техникийн баг шугам хоолойн системийн стрессийн шинжилгээний тайланг хүлээн авч, тулгуур цэг бүрийн дизайн ачаалал, шилжилтийг тооцоолж, цахилгаан станцын хаврын тулгуурын тохирох төрөл, пүршний тогтмол үзүүлэлтүүдийг санал болгож, суурилуулах нарийвчилсан зааварчилгааг өгдөг.

Манай үйлдвэр нь пүршний утас орж ирж буй дахин шалгалт, дулааны боловсруулалтын дараа хатуулгийн туршилтаас эцсийн бүтээгдэхүүний хөшүүн байдлын туршилт хүртэл чанарын хяналтын иж бүрэн сүлжээг хадгалж байдаг. Холбогдох үйл явцын бүртгэл, материалын чанарын баримт бичгүүдийг ASME, CE зэрэг стандартын дагуу хүргэж болно. Цөмийн эрчим хүчний ердийн арлууд болон бусад өндөр шаардлага бүхий төслүүдийн хувьд нэмэлт дэмжлэг үзүүлэх функцийн мэргэшлийн шалгалтын тайлан, мөрдөх баримт бичгүүдийг өгч болно.

Хэрэв танд уурын хоолойг дэмжих шаардлага байгаа бол хоолойн төлөвлөлтийн зураг, хүчдэлийн өгөгдлийг өгнө үү. Бид ерөнхий загварын жагсаалтаас илүү цахилгаан станцын хаврын дэмжлэгийн тохиргооны шийдлийг хүргэх болно. Yangzhou Tianshun-ийн 14 жилийн дамжуулах хоолойн туршлага, дэлхийн 45 орны төслийн өгөгдөлд тулгуурлан бид танд уурын системийн аюулгүй байдлыг хангахын зэрэгцээ худалдан авалт, суурилуулалтын нийт зардлыг хянахад тусална.
