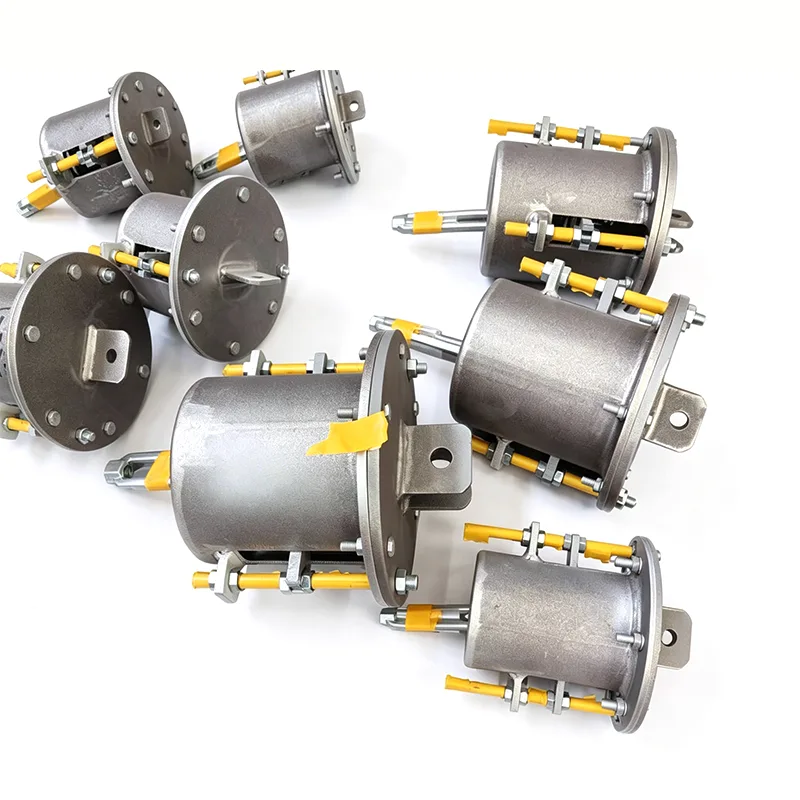

Газрын тос, байгалийн хийн үйлдвэрийн хаврын өлгүүр

Газрын тос, байгалийн хийн төслүүдэд технологийн шугам хоолой, холын зайн дамжуулах хоолой, инженерийн шугам хоолой нь өндөр температур, өндөр даралттай орчин, хүхэр зэрэг идэмхий бүрэлдэхүүн хэсгүүд, далайн эргийн өндөр чийгшилтэй давс цацах орчин, түүнчлэн том диаметртэй дамжуулах хоолойн асар их жин, дулааны тэлэлт зэрэг олон хүнд хэцүү нөхцөл байдалтай тулгардаг. Хэрэв дэмжлэгийн систем нь зөвхөн энгийн хатуу бэхэлгээнд тулгуурладаг бол энэ нь шилжилтийг нөхөж чадахгүй төдийгүй дамжуулах хоолойн хэв гажилтыг төхөөрөмжийн хошуунд нэмэлт ачаалал болгон хувиргаж, гоожиж, ядрах эрсдэлийг нэмэгдүүлдэг.

Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.

Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.

Бүтээгдэхүүн нь эрчим хүч, нефть-химийн болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Янжоу Тяньшүн дамжуулах хоолойн технологийн ХХК нь дамжуулах хоолойн тулгуур, гогцоо үйлдвэрлэсэн 14 жилийн туршлагадаа тулгуурлан Нефть, байгалийн хийн салбарт тусгай зориулалтын пүршний өлгүүрийг нийлүүлж, дамжуулах хоолойн стрессийг хянах, чухал тоног төхөөрөмжийн интерфейсийг хамгаалах, газар дээрх нарийн төвөгтэй нөхцөлд дасан зохицох боломжтой.

Газрын тос, байгалийн хийн хоолойн дэмжлэгээр шийдвэрлэх үндсэн сорилтууд

Нефть боловсруулах үйлдвэрүүд, LNG терминалууд, хий боловсруулах үйлдвэрүүд болон холын зайн шахуургын станцууд дахь дамжуулах хоолойн системүүд нь янз бүрийн үйл ажиллагааны нөхцөлтэй боловч ижил шаардлагыг хуваалцдаг: дамжуулах хоолойн үхсэн жин ба дулааны шилжилтийг аюулгүй хязгаарт хянах ёстой. Технологийн дамжуулах хоолой нь ихэвчлэн 300 ° C-аас дээш температурт ажилладаг бол криоген LNG дамжуулах хоолой нь -162 ° C-аас доош ажилладаг тул нэг тулгуур шийдэл хангалтгүй байдаг.

Цаашилбал, устөрөгчийн сульфид агуулсан исгэлэн орчинд бүтцийн бүрэлдэхүүн хэсгүүд нь сульфидын стрессийн хагарал (SSC) тэсвэртэй байхыг шаарддаг бөгөөд далайн эрэг дээрх платформууд болон эрэг орчмын байгууламжууд нь давсны шүршихээс хамгаалах өндөр зэрэглэлийн хамгаалалтыг шаарддаг. Инженерийн практикт тулгуур ба гогцоо нь зөвхөн урьдчилан таамаглах боломжтой тулгуур хүчийг өгөхөөс гадна угсралтын явцад суурийн хазайлтыг хангаж, урт хугацааны ашиглалтын явцад зэврэлт, сулралтаас болж эвдрэлээс ангид байх ёстой.

Газрын тос, байгалийн хийн аж үйлдвэрийн хаврын өлгүүрийн дизайн, үүрэг

Газрын тос, байгалийн хийн аж үйлдвэрийн хаврын өлгүүрийг дамжуулах хоолойн стрессийн шинжилгээний тайланд үндэслэн нэг нэгээр нь тохируулсан бөгөөд ачааллын хоёр төрөл байдаг: хувьсах пүрш, тогтмол хүчний пүрш. Хувьсах пүршний нэгжүүд нь цохилтын хязгаарт шугаман хөшүүн чанар бүхий дэмжлэг үзүүлдэг бөгөөд бага шилжилттэй цэгүүдэд тохиромжтой, хүчний өөрчлөлтийг дэмжих мэдрэмж багатай. Тогтмол хүчний нэгжүүд нь үндсэн болон хоёрдогч пүршний механизмыг ашиглан бүхэл бүтэн цохилтын туршид 5%-ийн доторх дэмжлэгийн хүчний хэлбэлзлийг хянадаг бөгөөд энэ нь тоног төхөөрөмжийн хошуу, хөрс хуулалт, дахин бойлер, компрессорын оролт, гаралт болон хушууны ачааллын хатуу шаардлага бүхий бусад байршилд тохиромжтой.

Хэвлэл мэдээллийн хэрэгсэл, суурилуулах орчноос хамааран пүрш элементүүдийг 60Si2Mn эсвэл 50CrVA зэрэг хайлштай пүршний гангаар үйлдвэрлэдэг. Цилиндр ба бүтцийн эд ангиудыг нүүрстөрөгчийн ган, халуунд тэсвэртэй ган, давхар зэвэрдэггүй ган эсвэл никель хайлшаар үйлдвэрлэж, исгэлэн газрын тос, байгалийн хийн талбайн шаардлагыг хангахын тулд NACE MR0175/ISO 15156 стандартад нийцсэн материалын боловсруулалт хийх боломжтой.

Хамгаалалтын бүрээсийн хувьд далайн байгууламжид өндөр наалддаг эпокси цайраар баялаг праймер ба полиуретан өнгөлгөөний системийг ашиглаж болох бол далайн эрэг дээрх шугам хоолойд давс цацах, үйлдвэрлэлийн орчинд урт хугацааны гүйцэтгэлийг хангахын тулд халуун цайрдсан эсвэл Dacromet бүрээсийг ихэвчлэн ашигладаг. Бүтээгдэхүүн нь ASME B31.3, ASME B31.4, MSS SP-58 зэрэг стандартад нийцдэг. Орон сууц бүр нь даацын нүүлгэн шилжүүлэлтийн нэрийн хавтан ба түгжигч зүүгээр тоноглогдсон бөгөөд хүйтэн төлөвийг хялбархан суурилуулж, газар дээр нь шалгах боломжтой.

Талбай дээрх сонголт, суурилуулалт, урт хугацааны тогтвортой байдал

Дамжуулах хоолойн стрессийн шинжилгээний өгөгдлийг хүлээн авсны дараа манай техникийн баг Газрын тос, байгалийн хийн үйлдвэрийн загварт зориулсан хаврын өлгүүр, тулгуур цэг бүрийн хаврын тогтмолыг тохируулахыг зөвлөж байна. Сонгон шалгаруулалтын үе шатанд дизайны ачаалал, дизайны шилжилт хөдөлгөөн, температур, хүрээлэн буй орчны зэврэлтийн зэрэгт онцгой анхаарал хандуулж, хаврын хэт ачаалал, хатуурлаас урьдчилан сэргийлэхийн тулд гидростатик туршилтын нөхцөлд усаар дүүргэсэн дамжуулах хоолойн нэмэлт жинг харгалзан үздэг.

Суурилуулалтын явцад газрын тос, байгалийн хийн үйлдвэрлэлийн хаврын өлгүүр нь суурийн өндрийн алдаа болон хоолойн угсармал хазайлтыг шингээхийн тулд босоо тохируулгын тодорхой хүрээг хангадаг. Тогтмол хүч чадлын нэгжийг нэмэлтээр шураг эсвэл гидравлик нэмэлт тохируулагч төхөөрөмжөөр тоноглож, ачаалал ихтэй нөхцөлд ч нарийн тохируулах боломжтой. Дамжуулах хоолойг халаасны дараа түгжих зүү нь салгагдаж, гогцоо нь ямар ч халуун ажил хийхгүйгээр ажилд ордог.

Удаан хугацааны ашиглалтын үед тайвшруулах зориулалттай пүршний загвар, байнгын хяналтын цэгүүд нь засвар үйлчилгээний багуудад хэвийн бус байдлыг цаг тухайд нь илрүүлэхэд тусалдаг. Дэлхийн 45 гаруй оронд экспортолж буй манай төслүүдээс дараагийн дэмжлэг, гогцооны захиалгын 70 гаруй хувь нь одоо байгаа үйлчлүүлэгчдээс ирдэг. Энэхүү давтан худалдан авалтын өгөгдөл нь манай бүтээгдэхүүний тогтвортой найдвартай байдлыг тодорхой хэмжээгээр илэрхийлдэг.

Газрын тос, хийн байгууламж дахь ердийн хэрэглээний байршил

Шингэний катализаторын хагарал (FCC) ба гидропроцессорын нэгжүүд: Өндөр температурт урвалд ордог газрын тос, хий дамжуулах хоолой, сэргээгч утааны хийн хоолой нь хушууны ачааллын хатуу хязгаарлалттай ашиглалтын явцад их хэмжээний дулааны шилжилтийг мэдэрдэг. Тогтмол хүчний пүршний гогцоо ашиглах нь реактор, гурав дахь шатны тусгаарлагч зэрэг тоног төхөөрөмж дээрх интерфейсийн хүчийг үр дүнтэй удирдаж, фланцын үений нэвчилтээс сэргийлдэг.

LNG терминал ба криоген систем: Ачаа буулгах гар ба хадгалах савны хоорондох криоген дамжуулах хоолой, түүнчлэн хөргөлтийн эргэлтийн шугам хоолой нь температурын хэт зөрүүтэй тулгардаг. Хаврын гогцоонууд нь криогенд тэсвэртэй материалаар хийгдсэн бөгөөд хүйтэн урьдчилан хөргөхөөс эхлээд гүн криоген ажиллагаа хүртэл бүх процессыг тогтвортой дэмжиж, тэлэлтийн үе ба савны хошууг хамгаалдаг.

Түүхий тос, бүтээгдэхүүний холын зайн дамжуулах хоолой: Ус шахах станцын оролт, гаралтын шугам хоолой, хавхлагын талбайн шугам хоолойд улирал, зөөвөрлөгчөөс хамаарч температурын өөрчлөлт гардаг. Хувьсах пүршний гогцоо нь хязгаарын хаалттай хослуулан дамжуулах хоолойн налууг хэвийн байлгаж, тулгуур цэгийг өргөхөөс үүсэх чичиргээ болон усны алхны эрсдэлээс зайлсхийдэг.

Оффшор платформууд ба FPSO-ууд: Эдгээр байгууламжууд нь авсаархан зайтай бөгөөд савлах хөдөлгөөнөөс нэмэлт динамик ачаалалд өртдөг. Хязгаарлалтын функцтэй тогтмол хүчит пүрш өлгүүрийг дампертай хамт хэрэглэж, дулааны шилжилтийг нөхөхийн зэрэгцээ салхи, долгионы улмаас үүссэн нам давтамжийн савалгааг хязгаарлаж, үе мөчний ядаргааны эвдрэлийг бууруулдаг.

Чанарын баримт бичиг, техникийн дэмжлэг

Манай үйлдвэр пүршний утсыг дахин шалгахаас эхлээд дулааны дугаарын баталгаажуулалт, дулааны боловсруулалтын дараа хатуулаг ба металлографийн хяналт, эцсийн бүтээгдэхүүний бүрэн цохилтын хөшүүн байдлын туршилт, бүрээсний наалдамхай байдлын туршилт зэрэг үе шат бүрт чанарын хатуу хяналтыг хэрэгжүүлдэг. Газрын тос, байгалийн хийн үйлдвэрт зориулсан хаврын өлгүүрийн багц бүрийг материалын чанарын гэрчилгээ, шалгалтын тайлан, NACE нийцлийн мэдэгдэл, ASME баталгаажуулалтын баримт бичгүүдээр хангаж, хилийн чанад дахь төслийн аудитыг дэмжих боломжтой.

Манай техникийн баг шаардлагатай бол суурилуулах нарийвчилсан гарын авлага, хүйтний төлөвийг тохируулах зөвлөмжийг өгч, гуравдагч этгээдийн гэрчлэх эсвэл газар дээрх хяналттай хамтран ажиллах боломжтой.

Хэрэв та газрын тос, байгалийн хийн үйлдвэрт зориулсан хаврын өлгүүрийг тохируулах шаардлагатай бол шугам хоолойн төлөвлөлтийн зураг, хүчдэлийн тооцооны тайлан, газар дээрх байгаль орчны мэдээллийг өгнө үү. Бид стандарт загваруудын жагсаалтаас илүү ачааллын харвалтын тооцоо, суурилуулах санал болгосон өндрийг багтаасан сонгон шалгаруулалтын тайланг хүргэж, нийт зардлыг хянахын зэрэгцээ дамжуулах хоолойн дэмжлэгийн системийн амьдралын мөчлөгийн туршид найдвартай, найдвартай ажиллагааг хангахад туслах болно.
