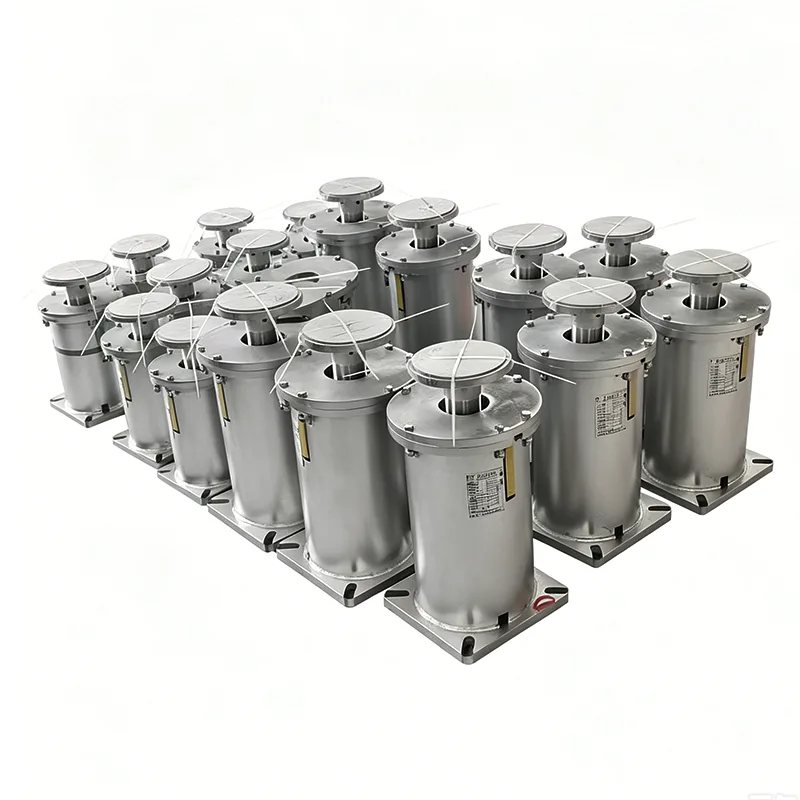

Төрөл F пүршний гогцоо нь 14 жилийн үйлдвэрлэлийн туршлага дээр үндэслэн Янжөү Тяньшүн дамжуулах хоолойн бүтээсэн стандарт түдгэлзүүлсэн пүршний тулгуур бөгөөд дэлхийн үйлдвэрлэлийн шугам хоолойн салбарт хамгийн өргөн хэрэглэгддэг пүрш өлгүүрийн загваруудын нэг юм. 2012 онд үйлдвэрлэж эхэлснээсээ хойш бид 2 сая гаруй төрлийн F төрлийн пүршний өлгүүр үйлдвэрлэж, 45 улс орон, бүс нутагт экспортолж, дэлхийн хэмжээнд 300 гаруй томоохон аж үйлдвэрийн төсөлд үйлчилж байна. Энэхүү загвар нь олон улсад хүлээн зөвшөөрөгдсөн стандартад бүрэн нийцсэн загвараар бүтээгдсэн бөгөөд дэлхийн томоохон үйлдвэрлэгчдийн ижил загварын бүтээгдэхүүнтэй 100% сольж болно.
Энэ зураг нь хувьсах пүршний тулгуур/өлгүүрийн даацын нүүлгэн шилжүүлэлтийн гүйцэтгэлийн муруйг харуулж байгаа бөгөөд үүнд бүтээгдэхүүний даацын нарийвчлал, ашиглалтын найдвартай байдлыг баталгаажуулах ачаалал ба шилжилтийн үндсэн параметрүүд багтана.
Ачаа тээвэрлэхээс өмнө нэгж бүр ачааллын тохируулга, гүйцэтгэлийн туршилтад хамрагдана. Тохиргооны ачааллын хазайлт нь ANSI/MSS‑SP‑58‑2018 олон улсын стандарт болон NB/T47039‑2013 стандартад нийцсэн ±5%-ийн дотор хянагддаг.
Бүтээгдэхүүн нь эрчим хүч, нефть-хими болон бусад үйлдвэрлэлийн шугам хоолойн техникийн шаардлагад нийцдэг. MSS‑SP‑58‑2018-д заасны дагуу хувьсах пүршний нэгжийн ачааллын зөвшөөрөгдөх дээд хэмжээ нь бүрэн ажлын аялалын дотор ажиллах халуун ачааллын 25% -иас хэтрэхгүй байх ёстой.
Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.
Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн аяллын тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.
Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.
Төрөл F пүршний гогцоо нь дэлхийн олон талт байдал, нийцтэй байдлыг хангах үүднээс дараах олон улсын стандартын дагуу нарийн зохион бүтээгдсэн бөгөөд үйлдвэрлэгддэг.
▶ ANSI/HG 20644-1998 Хувьсах пүршний тулгуур ба өлгүүр
▶ GB/T 17116.1-2018 Хоолойн тулгуур ба өлгүүр - 1-р хэсэг: Техникийн үзүүлэлтүүд
▶ ASME B31.3 Процесс дамжуулах хоолой
▶ DIN 2545 хоолойн пүршний өлгүүр
▶ API RP 551 Хоолойн тулгуур ба өлгүүрийн дизайн, суурилуулалт
Бүх бүтээгдэхүүн нь ISO 9001:2015 чанарын удирдлагын тогтолцооны гэрчилгээг давсан бөгөөд хүсэлтийн дагуу CE, API зэрэг гуравдагч этгээдийн баталгаажуулалтын баримт бичгүүдийг өгөх боломжтой.
Төрөл F пүршний өлгүүр нь дээд өргөх чихээр барилгын бүтцэд, доод дүүжин бариулаар дамжуулах хоолойд холбогдсон дээд түдгэлзүүлсэн хийцтэй. Дамжуулах хоолой нь босоо дулааны шилжилтэнд өртөх үед пүрш нь тэлж, үүний дагуу агшиж, тулгуур хүчийг автоматаар тохируулж, хүчдэлийн концентрацаас зайлсхийхийн тулд шугам хоолойн ачааллыг жигд дамжуулдаг.
▶ Дээд орон сууц: Q345B ган хавтангаар тамгалагдсан
▶ Цилиндр мушгиа пүрш: 60Si2MnA хайлшин пүршний гангаар үйлдвэрлэсэн
▶ Ачааллын заагч хавтан: Ачаалал ба шилжилтийн масштабаар тодорхой тэмдэглэгдсэн
▶ Тохируулах шураг бариул: Газар дээрх ачааллыг тохируулах зориулалттай M16-M36 үзүүлэлтээр авах боломжтой
▶ Дээд ба доод холболтын хошуу: Илүү бат бөх болгох үүднээс хуурамч аргаар үйлдвэрлэсэн
▶ Түгжээний самар: Сулрахаас хамгаалах хос самартай загвар
|
Загвар |
Ачааллын хүрээ (кН) |
хазайлт (мм) |
Хаврын хөшүүн чанар (Н/мм) |
Тохируулах хүрээ (мм) |
|
F-05 |
0.1-0.5 |
50 |
10 |
±25 |
|
F-10 |
0.5-1.0 |
50 |
20 |
±25 |
|
F-20 |
1.0-2.0 |
50 |
40 |
±25 |
|
F-30 |
2.0-3.0 |
80 |
37.5 |
±40 |
|
F-50 |
3.0-5.0 |
80 |
62.5 |
±40 |
|
F-80 |
5.0-8.0 |
100 |
80 |
±50 |
|
F-120 |
8.0-12.0 |
120 |
100 |
±60 |
|
F-160 |
12.0-16.0 |
150 |
106.7 |
±75 |
|
F-200 |
16.0-20.0 |
200 |
100 |
±100 |
|
Гүйцэтгэлийн индекс |
Үндэсний стандартын шаардлага |
Tianshun төрөл F пүршний өлгүүрийн хэмжсэн утга |
|
Ачаалах алдаа |
≤±10% |
≤±5% |
|
Хаврын байнгын хэв гажилт |
≤0.5% |
≤0.2% |
|
Ядаргааны амьдрал |
≥50,000 мөчлөг |
≥100,000 мөчлөг |
|
Гадаргуугийн бүрээсний зузаан |
≥60μm |
≥120μm |
|
Гагнуурын үений бат бэх |
Үндсэн металлаас доогуур биш |
Үндсэн металлын бат бэхийн 110% |
Дээрх мэдээлэл нь компанийн лабораторийн 100% бүрэн үзлэгийн бүртгэлээс авсан болно. Бүтээгдэхүүн бүрийг тээвэрлэхээс өмнө ачааллын хатуу туршилт, нүүлгэн шилжүүлэлтийн шалгалт тохируулга хийдэг.
Цахилгаан станц дахь уур-ус дамжуулах хоолойн систем
Нефть химийн үйлдвэр дэх процесс дамжуулах хоолой
Хотын төвлөрсөн дулааны шугам сүлжээ
Байгалийн хий дамжуулах хоолой
Эмийн болон хүнсний үйлдвэрлэлийн шугам хоолой
Үйлдвэрийн ерөнхий шугам хоолой
Нэг хоолойт түдгэлзүүлэлт: Ганц хоолойд тохиромжтой
Давхар уут түдгэлзүүлэлт: Хүнд даацын шугам хоолойд тохиромжтой
Зэрэгцээ суурилуулалт: Хэт их ачаалалтай дамжуулах хоолойд тохиромжтой
Бид F төрлийн пүршний өлгүүр бүрийн тогтвортой чанарыг хангахын тулд түүхий эдээс эцсийн бүтээгдэхүүн хүртэлх бүрэн процессыг хянах системийг бий болгосон.
Бүх бүтээгдэхүүнийг тээвэрлэхээс өмнө дотооддоо иж бүрэн шинжилгээнд хамруулдаг.
Дотоод туршилтанд: хэмжээст болон харааны үзлэг, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, MT/PT үл эвдэх сорилт (боломжтой бол), хаврын ачааллын туршилт (ачааллын шилжилтийн муруйтай), бүрхүүлийн зузааныг хэмжих зэрэг орно.
Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) өгөгдсөн.
Дотоод туршилт нь ILAC-аас итгэмжлэгдсэн гуравдагч этгээдийн туршилт биш юм. Гуравдагч этгээдийн гэрчлэгдсэн туршилт эсвэл лабораторийн шинжилгээг тусдаа, нэмэлт үйлчилгээ болгон авах боломжтой.
Гуравдагч талын нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан):
1. Материалын туршилт: химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилт.
2. Гагнуурын NDT: Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы туршилт (UT), Рентген шинжилгээ (RT).
3. Ачааллын шилжилтийн муруйг багтаасан хаврын ачааллын гүйцэтгэлийн туршилт.
4. Халуун цайрдсан/эпокси бүрхүүлийн зэврэлтээс хамгаалах хяналт.
5. Гэрчтэй туршилт, үйлдвэрийн хяналт, Ачилтын өмнөх хяналт (PSI).
Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг. Зөвхөн бүтээгдэхүүнийг өөрөө нийлүүлдэг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид пүршний нэгж бүрээр ачаа нүүлгэн шилжүүлэх муруйг өгдөг; Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг хөнгөвчлөх, гадаад дахь төслүүдэд PE/CPE инженерүүдийн баримт бичгийг шалгахад дэмжлэг үзүүлдэг.
▶ Хурдан хүргэлт: Стандарт загварууд нь нөөцөд байгаа бөгөөд 72 цагийн дотор тээвэрлэгдэх боломжтой.
▶ Сонголтын дэмжлэг: Дамжуулах хоолойн стрессийн шинжилгээ, тулгуур/өлгүүрийн сонголтын тооцоог үнэ төлбөргүй хийх боломжтой.
▶ Өөрчлөх үйлчилгээ: Холболтын хэмжээсүүд болон гадаргууг боловсруулах аргыг хэрэглэгчийн шаардлагын дагуу тохируулах боломжтой.
▶ Газар дээрх үйлчилгээ: Суурилуулалт, ашиглалтад оруулах ажлыг удирдан чиглүүлэхээр мэргэжлийн инженерүүдийг илгээдэг.
▶ Баталгаат үйлчилгээ: 12 сарын баталгаат хугацаа, баталгаат хугацаанд гэмтэлтэй бүтээгдэхүүнийг үнэ төлбөргүй засварлах, солих.
F төрлийн пүршний гогцооны талаар илүү дэлгэрэнгүй мэдээлэл авах эсвэл үнийн санал авахыг хүсвэл манай борлуулалтын багтай холбогдоно уу.
Асуулт: F төрлийн пүршний гогцоо нь бусад үйлдвэрлэгчийн ижил загвартай бүтээгдэхүүнтэй сольж болох уу?
Х: Тийм ээ. Манай бүтээгдэхүүнүүд нь олон улсын стандартын дагуу нарийн зохион бүтээгдэж, үйлдвэрлэгддэг. Суурилуулалтын хэмжээсүүд болон гүйцэтгэлийн параметрүүд нь дэлхийн томоохон үйлдвэрлэгчдийн ижил загвартай бүтээгдэхүүнтэй бүрэн нийцдэг бөгөөд ашиглахад шууд сольж болно.
А: Энэ бүтээгдэхүүний хамгийн их ажиллах температур хэд вэ?
Х: Стандарт бүтээгдэхүүний ажиллах температурын хүрээ -20℃-аас +450℃ байна. 450℃-аас дээш өндөр температурт бид өндөр температурт тэсвэртэй пүршний ган ашиглан тусгай загваруудыг санал болгож болно.
А: Та халуун цайрдсан гадаргуугийн боловсруулалтыг хийж чадах уу?
Х: Тийм ээ. Стандарт будгийн бүрээсээс гадна янз бүрийн идэмхий орчинд дасан зохицохын тулд халуун цайрдах, нунтаг бүрэх гэх мэт гадаргууг цэвэрлэх төрөл бүрийн аргуудаар хангадаг.
