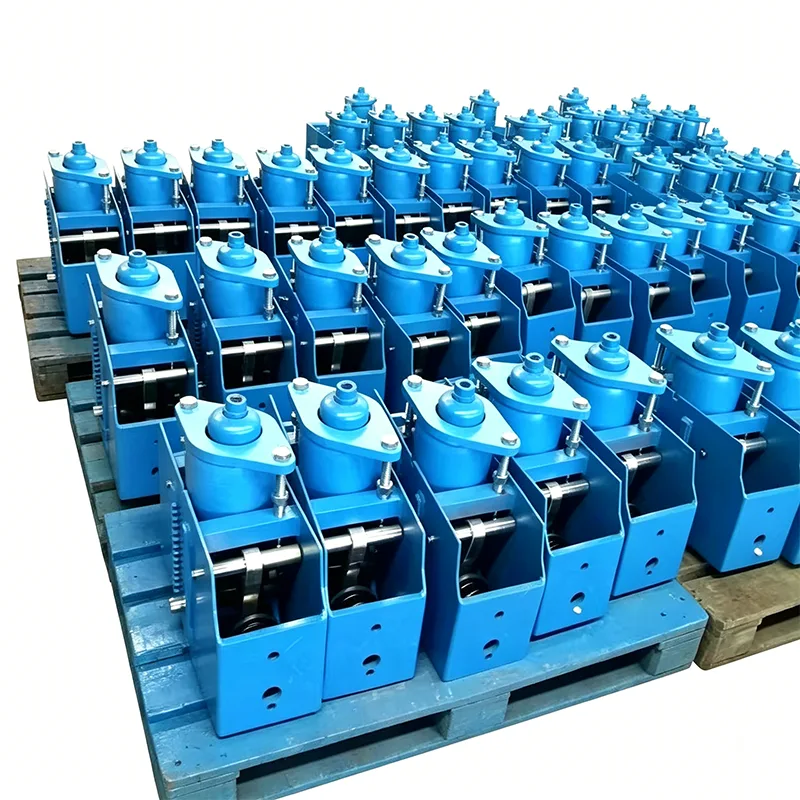

Cantilever Constant Spring Support

Томоохон аж үйлдвэрийн дамжуулах хоолойн системд дамжуулах хоолой нь босоо тэнхлэгт их хэмжээний шилжилт хийх үед энгийн пүршний тулгуурууд нь ачааллын мэдэгдэхүйц өөрчлөлтийг үүсгэдэг бөгөөд энэ нь эргээд холбогдсон мэдрэмтгий төхөөрөмжид (уурын турбин, бойлер, компрессор гэх мэт) асар их нэмэлт ачаалал үүсгэдэг. Янжоу Тяньшүн дамжуулах хоолойн технологийн 14 жилийн турш хуримтлуулсан техникийн хуримтлалыг дамжуулах хоолойг дэмжих технологид тулгуурлан Янжоу Тяньшүн дамжуулах хоолойн технологийн ХХК нь консолын байнгын пүршний дэмжлэгийг мэргэжлийн түвшинд хөгжүүлж, үйлдвэрлэдэг. Энэ бүтээгдэхүүн нь дамжуулах хоолойн босоо шилжилтийн туршид тулгуур хүч тогтмол хэвээр байхын тулд моментийн тэнцвэрт байдлын зарчмыг баримталдаг. Энэ онцлог нь их хэмжээний шилжилттэй дамжуулах хоолойн систем болон ачааллын өөрчлөлтийн хурдыг хатуу хянах шаардлагатай хувилбаруудад чухал туслах төхөөрөмж болгодог. Энэ нь дамжуулах хоолойн системд тааламжгүй хүч дамжуулахаас үр дүнтэй зайлсхийж, үндсэн тоног төхөөрөмжийн аюулгүй ажиллагааг хангадаг.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Тогтмол пүршний өлгүүрийн хүснэгт	Жишээ
Загвар / Цуврал	PH, LH, CA, CS, TH
Ачааллын хүчин чадал (ашиглалтын)	0.1 кН - 500 кН
Нийт аялал	50мм, 100мм, 200мм, 400мм
Бодит аялал	600 мм хүртэл
Ачааллын хазайлт (хүлцэл)	±5% (Стандарт) / ±3% (Өндөр үзүүлэлт)
Суурилуулалтын байрлал	Хэвтээ / Босоо
Орон сууцны дуусгах	Халуун цайрдсан / эпокси
Ашиглалтын температур.	-20°C - +80°C (Орчны орчин)
Хаврын ороомгийн материал	60Si2Mn / 50CrVA
Ачааллын тохируулгын хүрээ	±10% (Талбарын тохируулга)

Үндсэн бүтэц ба механик шинж чанарууд

Манай Cantilever Constant Spring Support нь консолын хөшүүрэг ба пүршний нарийн бүтэцтэй хосолсон бүтэцтэй бөгөөд нарийн төвөгтэй механик тэнцвэрийг найдвартай инженерийн бүтээгдэхүүн болгон хувиргадаг. Үүний үндсэн техникийн үзүүлэлтүүд болон бүтцийн онцлогууд нь дараах байдалтай байна.

Техникийн хэмжээс	Гүйцэтгэлийн үзүүлэлтүүд ба инженерийн үнэ цэнэ
Ачааллын өөрчлөлтийн хурд	Онолын ачааллын өөрчлөлтийн хурд нь тэг (бодит хазайлт ≤5%), байнгын дэмжлэг үзүүлэх хүчийг өгч, нэмэлт стрессийг бүрэн арилгадаг.
Босоо шилжилтийн хүчин чадал	0～300мм буюу түүнээс ч том хэмжээтэй босоо тэнхлэгийн нүүлгэн шилжүүлэлтийн нөхөн олговрыг дэмждэг, том шилжилттэй дамжуулах хоолойн системд тусгайлан зориулсан.
Консолын бүтцийн давуу тал	Газар дээрх суурилуулах нарийн төвөгтэй орчинд дасан зохицох авсаархан бүтэцтэй, бага зай эзэлдэг консолын хөшүүргийн загварыг ашигладаг.
Материал ба зэврэлтээс хамгаалах	Цөмийн даацын эд ангиуд нь өндөр бат бэх хайлшин гангаар хийгдсэн бөгөөд гадаргуу дээр халуун цайрдсан эсвэл зэврэлтээс хамгаалах бүрээстэй, ажлын хүнд нөхцөлд дасан зохицдог.

Инженерийн хэрэглээ ба газар дээр нь дасан зохицох чадвар

Практик инженерийн хэрэглээнд дамжуулах хоолой суурилуулах нь ихэвчлэн нарийн төвөгтэй орон зайн хязгаарлалттай тулгардаг. Манай Cantilever Constant Spring Support нь газар дээрх барилгын ажлын өвдөлтийг бүрэн шийддэг.

Хүйтэн төлөвийн нарийвчлал: Хүргэлтийн өмнө бид пүршийг дамжуулах хоолойн стрессийн нөхцөл, дулааны шилжилтийн шаардлагын дагуу хүйтэн төлөвийн ачааллын байрлалд урьдчилан шахаж, түгждэг. Газар дээр нь суурилуулах явцад зөвхөн урсгалтай баганын нарийн тохируулга хийх шаардлагатай бөгөөд энэ нь барилгын ажлын хугацааг ихээхэн богиносгодог.

Уян хатан үндэслэх аргууд: Консолын бүтэц нь үндэслэх янз бүрийн нөхцөлд дасан зохицдог. Ган хийцтэй дам нуруу, бетон суурь эсвэл тоног төхөөрөмжийн их бие байгаа эсэхээс үл хамааран тохирох үндэс холбогч (гагнасан дан хавтан, хоолойн хавчаар гэх мэт) дамжуулан тогтвортой үндсийг бий болгож чадна.

Ашиглалтын төлөв байдлыг дүрсэлсэн: Өндөр нарийвчлалтай нүүлгэн шилжүүлэх заагч хавтан, ачааллын хэмжүүрээр тоноглогдсон, ашиглалтын болон засвар үйлчилгээний ажилтнууд бүрхүүлийг задлахгүйгээр дамжуулах хоолой нь төлөвлөсөн ажлын байрлалд байгаа эсэхийг зөн совингоор дүгнэж, өдөр тутмын үзлэг, урьдчилан сэргийлэх засвар үйлчилгээг хөнгөвчлөх боломжтой.

Үйлдвэрлэлийн болон чанарын хяналтын хатуу систем

Ачаалахын өмнө бүтээгдэхүүн бүр дээр иж бүрэн туршилт хийдэг

Ачаалахын өмнө бүтээгдэхүүн бүр дотооддоо бүрэн туршилт хийдэг. Энэ процесст хэмжээст болон харааны үзлэг, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, боломжтой бол MT/PT үл эвдэх сорилт, ачааны шилжилтийн муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг орно. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) нийлүүлэгдсэн.

Гуравдагч этгээдийн магадлан итгэмжлэлийн талаарх тодруулга

Дотоод туршилт нь ILAC-аас магадлан итгэмжлэгдсэн гуравдагч талын туршилттай адил биш юм. Хэрэв гуравдагч этгээдийн гэрчлэгдсэн шинжилгээ эсвэл лабораторийн шинжилгээ шаардлагатай бол үүнийг тусдаа нэмэлт үйлчилгээ болгон үзүүлж болно.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Энэхүү үйлчилгээ нь химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилтыг хамарна.

2. Гагнуурын NDT

Боломжтой аргууд нь Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы туршилт (UT), Рентген шинжилгээний (RT) орно.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулсан болно.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бидний бусдаас ялгарах давуу тал

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг.

Стандарт дотоодын ханган нийлүүлэгчээс илүү

Зөвхөн бүтээгдэхүүнээр хангадаг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид хаврын нэгж бүрийг ачаа нүүлгэн шилжүүлэх муруйг нийлүүлдэг. Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг зохион байгуулахад тусалдаг ба PE/CPE инженерүүдийн хилийн чанад дахь төслүүдэд баримт бичгийг шалгахыг дэмждэг.

Яагаад Tianshun's Cantilever Constant Spring Support-ийг сонгох хэрэгтэй вэ?

Техникийн гүн гүнзгий өв: Салбарын 14 жилийн туршлага, мэргэжлийн R&D багт тулгуурлан бид дамжуулах хоолойн стрессийн шинжилгээ, төрлийг сонгохоос эхлээд суурилуулах зааварчилгаа хүртэл техникийн бүрэн хэмжээний дэмжлэг үзүүлдэг.

Төслийн дэлхийн баталгаажуулалт: Бүтээгдэхүүнүүд нь дэлхийн 40 гаруй оронд эрчим хүч, нефть химийн болон эрчим хүчний төслүүдэд тогтвортой ажиллаж, олон тооны нэгжийг асаах/унтраах, ажлын хүнд нөхцөлд орсон туршилтуудыг тэсвэрлэж байна.

Захиалгат үйлчилгээний чадвар: Тусгай орон зайн хязгаарлалт эсвэл стандарт бус ачааллын шаардлагын хувьд бид консолын бүтцийн дизайн, инженерийн шийдлүүдийг өөрчлөх боломжтой.

Борлуулалтын дараах найдвартай баталгаа: Бид цахилгаан станцуудын ашиглалтын болон засвар үйлчилгээний эрсдэлийг бууруулж, унтрах засвар үйлчилгээний үед нөхцөл байдлын үнэлгээ, ачааллыг дахин тохируулах, солих зааварчилгааг өгч, хэрэглэгчийн файл, хариу арга хэмжээний иж бүрэн механизмыг бий болгосон.
