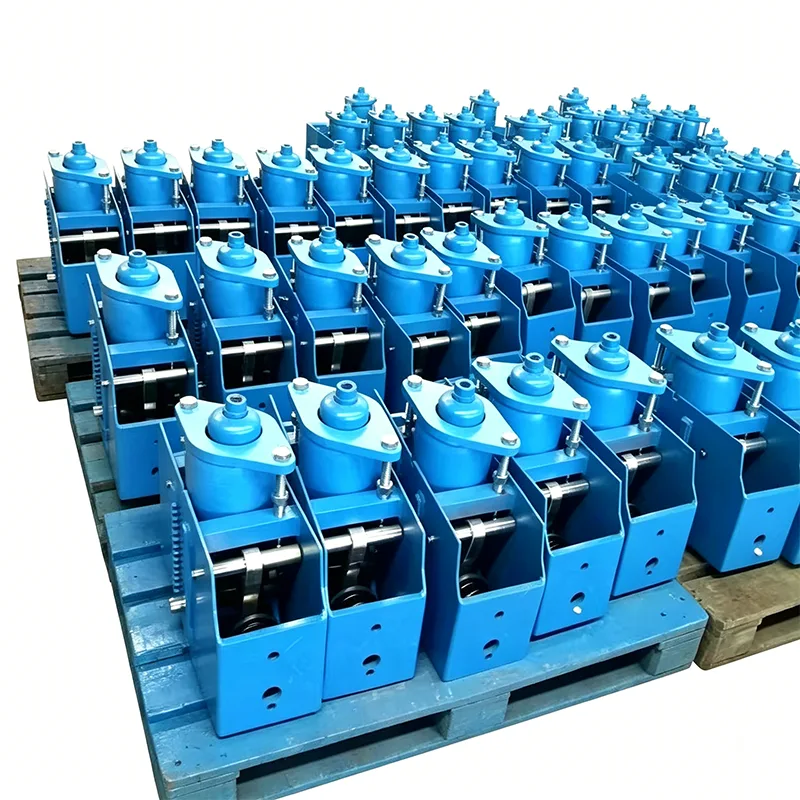

Тогтмол хаврын дэмжлэг

Yangzhou Tianshun Pipeline Technology Co., Ltd. нь 2012 онд байгуулагдсан бөгөөд 14 жилийн турш дамжуулах хоолойн туслах бүтээгдэхүүн үйлдвэрлэхэд анхаарлаа төвлөрүүлж, дэлхийн 40 гаруй оронд бүтээгдэхүүнээ нийлүүлдэг. Тогтмол пүршний тулгуур нь дамжуулах хоолойн дээгүүр өргөх зайгүй, доод талын дэмжлэг шаардлагатай ажлын нөхцөлд тусгайлан зориулагдсан бүтээгдэхүүн юм. Энэ нь ган дам нуруу, бетон суурь эсвэл тулгуур тавцан дээр суурийн дундуур тавигдаж, шугам хоолойг дээш чиглүүлэх хүчийг тогтмол хангаж, орон зайн хязгаарлагдмал нөхцөлд дамжуулах хоолойн шилжилтийн нөхөн олговрын асуудлыг төгс шийддэг.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Яагаад зогсох төрлийг сонгох хэрэгтэй вэ? Хязгаарлагдмал орон зайтай хувилбаруудын шийдэл

Практик инженерийн хувьд олон дамжуулах хоолой нь дээд түдгэлзүүлэлтийн шийдлийг ашиглаж чадахгүй бөгөөд доод талын дэмжлэгийг ашиглах ёстой.

▶  Хоолойн галерей дахь доод давхаргын шугам хоолой: Хамгийн доод давхаргын шугам хоолойн дээр түдгэлзүүлэх ган хийц дам нуруу байхгүй

▶  Тоног төхөөрөмжийн дээд талын шугам хоолой: Тоног төхөөрөмжийн дээр шууд байрлуулсан дамжуулах хоолой, дээр нь өргөх цэг байхгүй

▶  Бетон суваг дахь дамжуулах хоолой: Дээд талын нарийхан зайтай хоолойн суваг дахь дамжуулах хоолой

▶  Том диаметртэй дамжуулах хоолой: DN800-аас дээш шугам хоолой, хэт урт дүүжлүүр нь тогтворгүй байдалд өртөмтгий байдаг.

▶  Чичиргээнд мэдрэмтгий дамжуулах хоолой: Насосны оролт, гаралтын шугам хоолой, доод талын тулгуур нь дүүжлүүрээс илүү тогтвортой байдаг.

▶  Өөрчлөх төслүүд: Одоо байгаа ган хийцүүд нь шинэ өргөх цэгүүдийг нэмэх боломжгүй, зөвхөн суурийн дэмжлэг авах боломжтой.

Эдгээр хувилбаруудад Байнгын Тогтмол Пүршний дэмжлэг нь цорын ганц боломжтой байнгын хүчний дэмжлэгийн шийдэл юм.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Тогтмол пүршний өлгүүрийн хүснэгт	Жишээ
Загвар / Цуврал	PH, LH, CA, CS, TH
Ачааллын хүчин чадал (ашиглалтын)	0.1 кН - 500 кН
Нийт аялал	50мм, 100мм, 200мм, 400мм
Бодит аялал	600 мм хүртэл
Ачааллын хазайлт (хүлцэл)	±5% (Стандарт) / ±3% (Өндөр үзүүлэлт)
Суурилуулалтын байрлал	Хэвтээ / Босоо
Орон сууцны дуусгах	Халуун цайрдсан / эпокси
Ашиглалтын температур.	-20°C - +80°C (Орчны орчин)
Хаврын ороомгийн материал	60Si2Mn / 50CrVA
Ачааллын тохируулгын хүрээ	±10% (Талбарын тохируулга)

Иж бүрэн харьцуулалт: Зогсоох төрөл ба түдгэлзүүлэлтийн төрөл

Харьцуулах хэмжээ	Тогтмол хаврын дэмжлэг	Түдгэлзүүлэлтийн төрөл Тогтмол хүчний пүршний гогцоо
Суурилуулалтын арга	Доод талын үндэс, дээшээ дэмжинэ	Дээд rooting, доошоо суспенз
Орон зайн шаардлага	Доод талын дэмжлэгийн платформыг шаарддаг	Дээд талын ган бүтцийн цацрагийг шаарддаг
Нийт өндөр	Бага (300-600мм)	Өндөр (800-1500мм дүүжин саваа оруулаад)
Хажуугийн тогтвортой байдал	Сайн, өргөн суурьтай, хажуугийн эсрэг шилжилт	Дундаж, урт дүүжлүүрийн саваа нь савлууртай байдаг
Чичиргээний эсрэг гүйцэтгэл	Маш сайн, сэгсрэхгүйгээр шууд дэмжлэг	Дундаж, резонанст өртөмтгий дүүжлүүрийн саваа
Суурилуулалтын хүндрэл	Энгийн, шууд газар, түвшин	Нарийн төвөгтэй, түдгэлзүүлсэн бариулыг тохируулахын тулд өндөрт ажиллах шаардлагатай
Засвар үйлчилгээний хүртээмжтэй байдал	Сайн, газар эсвэл тавцан дээр ажиллах боломжтой	Муу, өндөрт ажиллах шаардлагатай
Ачаалал дамжуулах	Доод бүтэц рүү шууд шилжүүлсэн	Түдгэлзүүлсэн саваа, ган хийцээр дамжин шилжсэн
Холбогдох хоолойн диаметр	Бүх хоолойн диаметр, ялангуяа том диаметртэй тохирно	Жижиг, дунд диаметртэй, том диаметртэй хэт урт саваа
Холбогдох шилжилтийн чиглэл	Голчлон дээшээ шилжилт хөдөлгөөн	Голчлон доошоо шилжилт хөдөлгөөн

Бүтээгдэхүүний бүтэц, үндсэн шинж чанарууд

Тогтмол пүршний тулгуур нь дараах хэсгүүдээс бүрдэх босоо хайрцагны бүтцийг ашигладаг.

Суурийн хавтан: Ачааллыг тарааж, тогтвортой байдлыг хангах өргөн ёроолтой хавтан

Пүршний хайрцаг: Баригдсан тогтмол хүчний пүршний механизм, босоо байрлалтай

Дэмжлэгийн дээд хавтан: Дамжуулах хоолойн тулгууртай холбогдсон, өндрийг нарийн тааруулж болно

Шилжилтийн үзүүлэлт: Ажиглахад хялбар болгох үүднээс хажуу талд нь дүрсэлсэн

Түгжих төхөөрөмж: Тээвэрлэх, суурилуулах явцад пүршийг түгждэг

Үндсэн шинж чанарууд

Хэт нам өндөр дизайн

Босоо пүршний зохион байгуулалт, нийт өндөр нь ижил үзүүлэлтийн түдгэлзүүлэлтийн төрлөөс 40% бага

Хоолойн шуудуу, тоног төхөөрөмжийн өрөө зэрэг шалны өндөр хязгаартай орон зайд тохиромжтой

Ажлын тусгай нөхцөлд тохируулж болох богино үзүүлэлтүүд

Маш сайн тогтвортой байдал

Суурийн талбай нь суспензийн төрлөөс 3 дахин том, хүндийн төв багатай

Дамжуулах хоолойн хэвтээ түлхэлтийн дор хөмрөх нь тийм ч хялбар биш юм

Чичиргээний ажлын нөхцөлд түдгэлзүүлсэн саваа савлах асуудал гардаггүй

Тохиромжтой суурилуулалт, засвар үйлчилгээ

Газар дээр суурилуулах, өндөрт ажиллах шаардлагагүй

Суурь дээр шууд байрлуулж, тэгшлэсний дараа засна

Дээд талын тохируулагч боолт, газар дээр зогсоход ажиллах боломжтой

Засвар үйлчилгээ, солихын тулд дамжуулах хоолойг задлах шаардлагагүй, хаврын угсралтыг шууд татаж аваарай

Хүчтэй нүүлгэн шилжүүлэх дасан зохицох чадвар

Дамжуулах хоолойн дулааны шилжилт хөдөлгөөнтэй ажлын нөхцөлд ялангуяа тохиромжтой

Мөн доош нүүлгэн шилжүүлэхэд дасан зохицох боломжтой, зүгээр л урвуу байдлаар суулгана

Хажуугийн шилжилт нь тогтмол хүчний гүйцэтгэлд нөлөөлдөггүй

Ердийн хэрэглээний хувилбарын шинжилгээ

Хэрэглээний хувилбар	Ажлын нөхцлийн шинж чанар	Яагаад зогсох төрлийг сонгох хэрэгтэй вэ?
Хоолойн галерей дахь доод давхаргын шугам хоолой	Хамгийн доод давхаргын шугам хоолой, дээр нь ган дам нуруу байхгүй	Зөвхөн хоолойн галерейн шалнаас дээшээ дэмжих боломжтой
Шахуургын оролт, гаралтын шугам хоолой	Том чичиргээ, түлхэлтэнд мэдрэмтгий	Доод талын тогтвортой дэмжлэг, чичиргээний дамжуулалтыг бууруулдаг
Дулаан солилцуурын дээд талд дамжуулах хоолой	Дээрх тоног төхөөрөмжийн бүрхүүлийг зохион байгуулсан	Тоног төхөөрөмжийн дээд хэсэгт өргөх цэг байхгүй, шууд дэмжлэг
Хоолойн суваг дахь дамжуулах хоолой	Бетон хоолойн шуудуу, нарийн зай	Дээд талын зай хангалтгүй, түдгэлзүүлэх боломжгүй
Том диаметртэй уурын хоолой	DN800-аас дээш, хүнд жинтэй	Тогтворгүй байдалд өртөмтгий хэт урт түдгэлзүүлсэн саваа
Төслийн шугам хоолойг шинэчлэх	Одоо байгаа төмөр хийцийг өрөмдөх боломжгүй	Дэмжихийн тулд одоо байгаа бетон суурийг ашиглах
Компрессорын шугам хоолой	Судасны урсгалаас үүссэн чичиргээ	Хатуу дэмжлэг + тогтмол хүчний нөхөн олговор, сайн чичиргээ сааруулагч нөлөө

Газар дээр нь суурилуулах, ашиглалтад оруулах гарын авлага (14 жилийн инженерийн туршлага дээр үндэслэсэн)

Суулгахын өмнөх үзлэг

1. Бүтээгдэхүүний загвар нь дизайны зурагтай нийцэж байгаа эсэхийг шалгана уу

2. Түгжих төхөөрөмж бүрэн бүтэн эсэх, тээвэрлэлтийн явцад сул байгаа эсэхийг шалгана

3. Суурийн тэгш байдлыг шалгана уу, хэрэв хэв гажилт нь 2 мм-ээс их байвал засвар хийх шаардлагатай

Суулгах алхамууд

1.Суурийн тэгшилгээ: Тулгуур суурийн гадаргуугийн тэгш байдлын алдаа ≤2мм/м

2. Байршил, бэхэлгээ: Тогтмол пүршний тулгуурыг байрлуулж, суурийг гагнаж эсвэл боолтоор бэхлэнэ.

3. Дамжуулах хоолойн холболт: Дамжуулах хоолойн тулгуурыг хаалтны дээд хавтангаар холбоно, хүйтэн төлөвийн шилжилтийг нөөцөлнө.

4.Ачаалах тохиргоо: Дээд талын боолтыг дизайны шаардлагын дагуу тохируулж, заагч хавтанг хүйтэн төлөвт тохируулна.

5. Түгжээг тайлах: Суулгасны дараа тээврийн түгжээний боолтыг салга

6. Үзлэг, баталгаажуулалт: Баталгаажуулах индикатор нь гацахгүйгээр чөлөөтэй хөдөлдөг

Нийтлэг асуудлыг шийдвэрлэх

Газар дээрх асуудал	Шалтгаан шинжилгээ	Шийдэл
Заагч хөдлөхгүй байна	Түгжих боолтыг салгаагүй	Бүх түгжих боолтыг салга
Их хэмжээний ачааллын хазайлт	Дамжуулах хоолойн бодит жин нь дизайнтай нийцэхгүй байна	Дээд талын тохируулгын боолтыг нарийн тааруулна
Суурь сэгсрэх	Тэгш бус суурь	Доод талд нь тэгшлэхийн тулд хаалт нэмнэ
Дээд талын хавтанг хазайлгах	Дамжуулах хоолойн хазайлт	Төвлөрсөн шугам хоолойн тулгуурыг тохируулна

Чанарын хяналт ба баталгаажуулалт

Ачаалахын өмнө бүтээгдэхүүн бүр дээр иж бүрэн туршилт хийдэг

Ачаалахын өмнө бүтээгдэхүүн бүр дотооддоо бүрэн туршилт хийдэг. Энэ процесст хэмжээст болон харааны үзлэг, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, боломжтой бол MT/PT үл эвдэх сорилт, ачааны шилжилтийн муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг орно. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) нийлүүлэгдсэн.

Гуравдагч этгээдийн магадлан итгэмжлэлийн талаарх тодруулга

Дотоод туршилт нь ILAC-аас магадлан итгэмжлэгдсэн гуравдагч талын туршилттай адил биш юм. Хэрэв гуравдагч этгээдийн гэрчлэгдсэн шинжилгээ эсвэл лабораторийн шинжилгээ шаардлагатай бол үүнийг тусдаа нэмэлт үйлчилгээ болгон үзүүлж болно.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Энэхүү үйлчилгээ нь химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилтыг хамарна.

2. Гагнуурын NDT

Боломжтой аргууд нь Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы туршилт (UT), Рентген шинжилгээний (RT) орно.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулсан болно.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бидний бусдаас ялгарах давуу тал

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг.

Стандарт дотоодын ханган нийлүүлэгчээс илүү

Зөвхөн бүтээгдэхүүнээр хангадаг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид хаврын нэгж бүрийг ачаа нүүлгэн шилжүүлэх муруйг нийлүүлдэг. Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг зохион байгуулахад тусалдаг ба PE/CPE инженерүүдийн хилийн чанад дахь төслүүдэд баримт бичгийг шалгахыг дэмждэг.

Үйлчилгээ ба дэмжлэг

▶  Сонголтын дэмжлэг: Байнгын төрлийн шийдлийг ашиглах боломжтой эсэхийг баталгаажуулахын тулд суурилуулах зайны баталгаажуулалтыг өгөх

▶  Өөрчлөн тохируулсан үйлчилгээ: Талбайн орон зайд тохируулан тусгай өндөр, тусгай суурь хэмжээ

▶  Суулгах заавар: Суурилуулалтын нарийвчилсан гарын авлага, томоохон төслүүдэд зориулсан газар дээрх зааварчилгааг өгөх

▶  Хүргэх хугацаа: ердийн загварт 7-10 хоног, захиалгат бүтээгдэхүүн 15-20 хоног

▶  Чанарын баталгаа: Бүтээгдэхүүний 2 жилийн баталгаа, насан туршийн техникийн дэмжлэг

▶  Сэлбэг хэрэгслийн нийлүүлэлт: Нийтлэг загварын пүршний угсралтууд нөөцөд байгаа бөгөөд 48 цагийн дотор хүргэгдэнэ.

Тогтмол пүршний тулгуур нь орон зайн хязгаарлагдмал ажлын нөхцөлд дамжуулах хоолойг тогтмол хүчээр дэмжих найдвартай шийдэл юм. Өнгөрсөн 14 жилийн хугацаанд бид дэлхий даяар олон зуун төслүүдэд түдгэлзүүлэх шийдлийг хэрэгжүүлэх боломжгүй асуудлыг шийдэж, бүтээгдэхүүнээ тогтвортой ажиллуулж, үйлчлүүлэгчид санал нэгтэй хүлээн зөвшөөрч байна.
