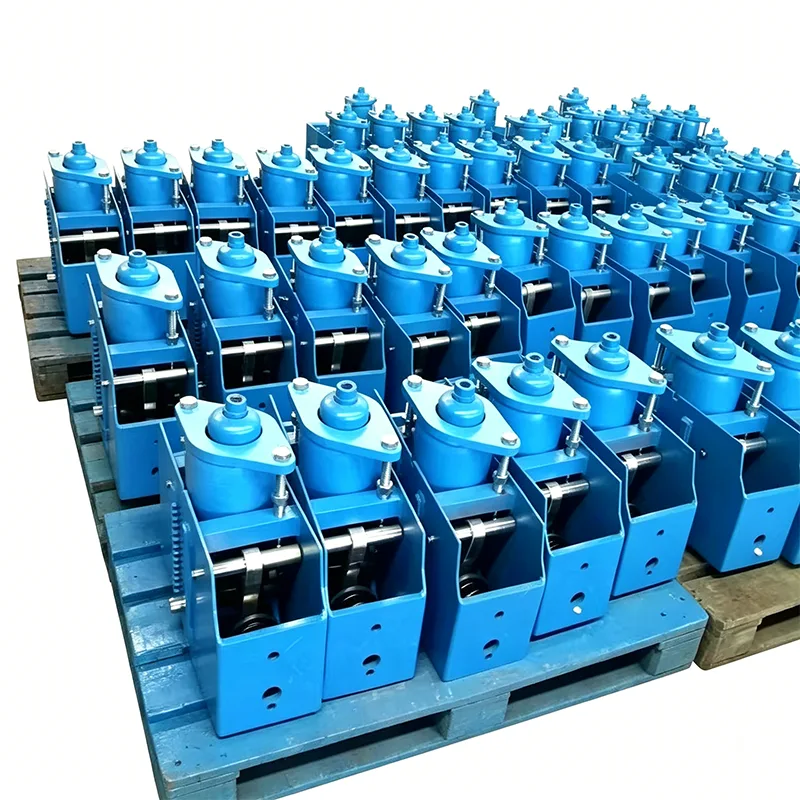

Олон аж үйлдвэрийн газруудад шугам хоолойн дээрх хязгаарлагдмал зай нь босоо тогтмол хаврын тулгуурыг суурилуулах боломжгүй болгодог. Үүний зэрэгцээ зарим дамжуулах хоолой нь хажуу эсвэл доороос дэмжлэг шаарддаг бөгөөд уламжлалт дэмжлэгийн аргууд нь их хэмжээний шилжилтийн үед байнгын хүчний хэрэгцээг хангахын тулд тэмцдэг. Хэвтээ тогтмол пүршний дэмжлэг нь эдгээр асуудлыг шийдвэрлэхэд зориулагдсан тусгай бүтээгдэхүүн юм. Энэ нь дамжуулах хоолойн доор эсвэл хажууд хэвтээ байдлаар суурилуулсан бөгөөд ачааллын өөрчлөлтийн хурдыг 5% -иар хянадаг бүхэл бүтэн ажлын цохилтын туршид тогтвортой дэмжих хүчийг өгдөг.
Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.
Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.
Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.
Хэвтээ тогтмол пүршний тулгуур нь моментийн тэнцвэрийн зарчим дээр тулгуурлан ажилладаг. Шугам хоолойд босоо шилжилт хийх үед пүршний уян харимхай хүч нь нарийн холболт ба камерын механизмаар тогтмол гаралтын хүч болж хувирдаг. Босоо тулгуураас ялгаатай нь пүршний угсралт нь хэвтээ байрлалтай тул таталцлын төвийг багасгаж, илүү тогтвортой ажилладаг тул их ачаалалтай, их шилжилттэй дамжуулах хоолойн системд онцгой тохиромжтой.
Стандарт хэвтээ тогтмол пүршний тулгуур нь гагнасан хүрээний нэгдсэн бүтцийг ашигладаг бөгөөд үндсэн бүрэлдэхүүн хэсгүүд нь:
▶ Хэвтээ байрлалтай цилиндр хэлбэрийн мушгиа пүршний угсралт
▶ Өндөр нарийвчлалтай моментийн тэнцвэрийн холболтын систем
▶ Хажуу талд суурилуулсан ачааллыг тохируулах механизм
▶ Хос харвалт хязгаарлах төхөөрөмж
▶ Харааны шилжилтийн үзүүлэлт
▶ Доод бэхэлгээний суурь
| Тогтмол пүршний өлгүүрийн хүснэгт | Жишээ |
| Загвар / Цуврал | PH, LH, CA, CS, TH |
| Ачааллын хүчин чадал (ашиглалтын) | 0.1 кН - 500 кН |
| Нийт аялал | 50мм, 100мм, 200мм, 400мм |
| Бодит аялал | 600 мм хүртэл |
| Ачааллын хазайлт (хүлцэл) | ±5% (Стандарт) / ±3% (Өндөр үзүүлэлт) |
| Суурилуулалтын байрлал | Хэвтээ / Босоо |
| Орон сууцны дуусгах | Халуун цайрдсан / эпокси |
| Ашиглалтын температур. | -20°C - +80°C (Орчны орчин) |
| Хаврын ороомгийн материал | 60Si2Mn / 50CrVA |
| Ачааллын тохируулгын хүрээ | ±10% (Талбарын тохируулга) |
|
Харьцуулах зүйл |
Хэвтээ тогтмол пүршний дэмжлэг |
Босоо тогтмол пүршний дэмжлэг |
|
Суурилуулах арга |
Дамжуулах хоолойн доор эсвэл хажууд хэвтээ байдлаар суурилуулсан |
Дамжуулах хоолойн дээр босоо байдлаар суурилуулсан |
|
Сансрын ажил мэргэжил |
Босоо зай бага, хэвтээ зай өндөр |
Хэвтээ зай бага, босоо зай өндөр |
|
Хүндийн хүчний төвийн байрлал |
Бага, маш сайн үйл ажиллагааны тогтвортой байдал |
Суурилуулалтын суурийн өндөр, өндөр шаардлага |
|
Хамгийн их ачаалал |
1000 кН хүртэл |
Ерөнхийдөө 500кН-аас ихгүй байна |
|
Засвар үйлчилгээний тав тухтай байдал |
Хажуугийн ажиллагаатай, авирах шаардлагагүй |
Топ ажиллагаа, авирах ажил шаарддаг |
|
Холбогдох хувилбарууд |
Агаарын зай хязгаарлагдмал их ачаалалтай дамжуулах хоолой |
Хязгаарлагдмал хэвтээ зайтай бага ачаалалтай дамжуулах хоолой |
Бид үйлдвэрлэлийн хэрэглээний ихэнх шаардлагуудыг хамарсан 6 төрлийн хэвтээ тогтмол пүршний тулгууруудыг санал болгож байна.
|
Загварын цуврал |
Нэрлэсэн ачааллын хүрээ (kN) |
Стандарт хазайлт (мм) |
Ашиглалтын температурын хүрээ (℃) |
Дизайн аюулгүй байдлын хүчин зүйл |
|
HCH-50 |
1-30 |
50 |
-40~+450 |
1.6 |
|
HCH-100 |
5-80 |
100 |
-40~+450 |
1.6 |
|
HCH-150 |
10-150 |
150 |
-40~+450 |
1.6 |
|
HCH-200 |
20-300 |
200 |
-40~+550 |
1.6 |
|
HCH-300 |
50-600 |
300 |
-40~+550 |
1.6 |
|
HCH-400 |
100-1000 |
400 |
-196~+550 |
1.8 |
Бүх бүтээгдэхүүн нь GB/T 17116.2-2018, ANSI/ASME B31.1, DIN 2545 стандартад нийцдэг.
▶ Хэт өндөр даацын хүчин чадал: Томоохон дамжуулах хоолой, тоног төхөөрөмжийн шаардлагыг хангахын тулд дээд тал нь 1000 кН дэмжих хүчийг өгдөг.
▶ Ашиглалтын өндөр тогтвортой байдал: Бага хүндийн төвтэй хэвтээ байрлал нь 8 баллын газар хөдлөлтийг тэсвэрлэх чадвартай газар хөдлөлийн маш сайн гүйцэтгэлийг хангадаг.
▶ Аюулгүй, тав тухтай засвар үйлчилгээ: Хажуугийн тохируулга, шалгалт нь авирах ажил хийх шаардлагагүй, аюулгүй байдлын эрсдлийг бууруулдаг
▶ Хүчтэй суурилуулах дасан зохицох чадвар: Бетон дам нуруу, төмөр хийц, тоног төхөөрөмжийн суурь дээр суурилуулах боломжтой
▶ Өргөн ачааллын тохируулгын хүрээ: Нэрлэсэн ачааллын ±15%-д газар дээр нь тохируулах боломжтой
▶ Бүрэн битүүмжилсэн загвар: Тоос, борооны ус болон идэмхий бодисыг дотоод механизмд оруулахаас үр дүнтэй хамгаална.
Хэвтээ тогтмол пүршний тулгуурыг дараах үйлдвэрлэлийн хувилбаруудад өргөн ашигладаг.
▶ Томоохон дулааны цахилгаан станцуудын гол уурын болон дахин халаалтын уурын шугам хоолой
▶ Нефть боловсруулах үйлдвэрүүдийн гидрокрекинг болон шингэний катализаторын хагарал дамжуулах хоолой
▶ Том LNG терминал дахь агуулах савны оролт, гаралтын шугам хоолой
▶ Төмрийн үйлдвэрүүдийн тэсэлгээний зуухны халуун агаар дамжуулах хоолой, хувиргагч хий дамжуулах хоолой
▶ Атомын цахилгаан станц дахь арлын уурын хоолойн уламжлалт систем
▶ Хотын төвлөрсөн халаалтын зориулалттай том диаметртэй өндөр температурт халуун ус дамжуулах хоолой
Тогтмол пүршний тулгуур үйлдвэрлэсэн 14 жилийн туршлагатай Янжоу Тяньшүн дамжуулах хоолой нь дэлхийн хэмжээнд 350 гаруй аж үйлдвэрийн төсөлд хэвтээ тогтмол пүршний тулгуурыг амжилттай ашиглаж байна. Бүх бүтээгдэхүүн чанарын хатуу хяналтанд байдаг:
▶ Түүхий эдийн хяналт: Бүх пүршний ганг Baosteel болон Angang-аас авдаг бөгөөд багц бүрийг спектрийн шинжилгээ, механик шинж чанарын туршилтанд хамруулдаг.
▶ Нарийвчилсан боловсруулалт: Гол бүрэлдэхүүн хэсгүүдийг CNC боловсруулах төвүүдийг ашиглан үйлдвэрлэж, IT7 түвшний хэмжээсийн нарийвчлалд хүрдэг.
▶ Хаврын туршилт: Хавар бүрийг 3 бүрэн шахалтын туршилт, 100,000 ядаргааны циклд хамруулдаг.
▶ Машиныг бүрэн ашиглалтад оруулах: Ачааллын өөрчлөлтийн хувь хэмжээг ≤5% баталгаажуулахын тулд тээвэрлэлтийн өмнө нэгж бүр бүрэн цохилтын тогтмол хүчний гүйцэтгэлийн туршилтыг хийдэг.
▶ Гуравдагч талын хяналт шалгалт: SGS, BV, TUV зэрэг олон улсын нэр хүнд бүхий байгууллагуудын шалгалтын тайланг гаргаж өгөх боломжтой.
Манай чанарын удирдлагын тогтолцоо ISO 9001:2015 стандартын дагуу баталгаажсан бөгөөд манай бүтээгдэхүүнүүд CE болон API гэрчилгээ авсан.
▶ Газар дээрх үнэ төлбөргүй судалгаа, дамжуулах хоолойн стрессийн шинжилгээ
▶ Тусгай суурилуулах орон зайд тохирсон загвар
▶ Мэргэжлийн инженерүүд газар дээр нь суурилуулах, ашиглалтад оруулах зааварчилгааг өгдөг
▶ 12 сарын баталгаат хугацаа, баталгаат хугацаанд үнэ төлбөргүй засварлах, солих
▶ Насан туршийн техникийн дэмжлэг, сэлбэг хэрэгслийн хангамж
Хэвтээ тогтмол пүршний дэмжлэг эсвэл төслийн техникийн сонголтын талаар илүү дэлгэрэнгүй мэдээлэл авахыг хүсвэл манай борлуулалтын багтай холбогдоно уу.
А: Төмөр хийц дээр хэвтээ тогтмол пүршний тулгуурыг суурилуулж болох уу?
Х: Тийм ээ. Бид бетон суурь, ган хийцийн дам нуруу, тоног төхөөрөмжийн тавцанд дасан зохицох олон төрлийн бэхэлгээний суурийн хэлбэрийг санал болгож байна. Ачаалал ихтэй загваруудын хувьд бид суурилуулалтын бат бөх чанар нь шаардлагад нийцэхийн тулд суурийн дизайны зөвлөмжийг өгөх болно.
А: Таны хэвтээ тогтмол пүршний тулгуурыг бага температурт ашиглаж болох уу?
Х: Тийм ээ. Бид 304 эсвэл 316L зэвэрдэггүй ган материалаар хийгдсэн, бага температурт нөлөөллийн туршилтыг давсан тусгай бага температурт загваруудыг санал болгож байна. Эдгээр нь -196 хэмээс бага температурт хэвийн ажиллах боломжтой бөгөөд LNG, этилен зэрэг криоген дамжуулах хоолойн системд тохиромжтой.
А: Таны бүтээгдэхүүнийг хүргэх хугацаа хэд вэ?
Х: Стандарт загварт хүргэх хугацаа 30-45 хоног, захиалгат загварт хүргэх хугацаа нь нарийн төвөгтэй байдлаас хамааран 45-60 хоног байна. Яаралтай захиалгын хувьд бид хамгийн богино хугацаанд 20 хоног хүргэх хурдасгасан үйлдвэрлэлийг зохион байгуулж болно.
