Олон тооны үйлдвэрийн газруудад дамжуулах хоолойн доор тоног төхөөрөмж, гарц, хавхлагын бүлэг эсвэл бусад саад тотгорууд байдаг тул шалан дээр суурилуулсан тулгуурыг суурилуулах боломжгүй болгодог. Үүний зэрэгцээ зарим том диаметртэй дамжуулах хоолойд 100 мм-ээс их дулааны шилжилт ажиглагдаж байгаа бөгөөд энгийн хувьсах пүршний тулгууруудын ачааллын хэлбэлзэл нь дамжуулах хоолойн хүчдэлийг зөвшөөрөгдөх хэмжээнээс давахад хүргэдэг.
Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.
Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.
Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

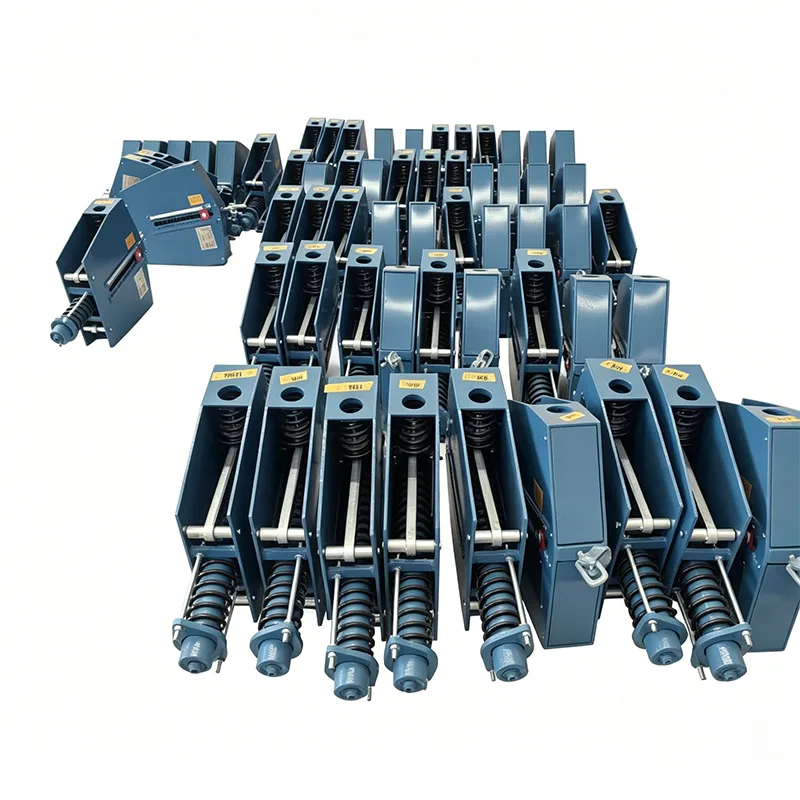

"Hing Constant Spring Support" нь энэ салбарын сорилтыг төгс шийддэг. Энэ нь дамжуулах хоолойн доор зай эзэлдэггүй, ган хийцээс түдгэлзүүлэх замаар суурилуулсан бөгөөд бүрэн цохилтод ≤5% -ийн хэлбэлзэлтэй тогтмол дэмжлэг үзүүлэх хүчийг өгдөг.
| Тогтмол пүршний өлгүүрийн хүснэгт | Жишээ |
| Загвар / Цуврал | PH, LH, CA, CS, TH |
| Ачааллын хүчин чадал (ашиглалтын) | 0.1 кН - 500 кН |
| Нийт аялал | 50мм, 100мм, 200мм, 400мм |
| Бодит аялал | 600 мм хүртэл |
| Ачааллын хазайлт (хүлцэл) | ±5% (Стандарт) / ±3% (Өндөр үзүүлэлт) |

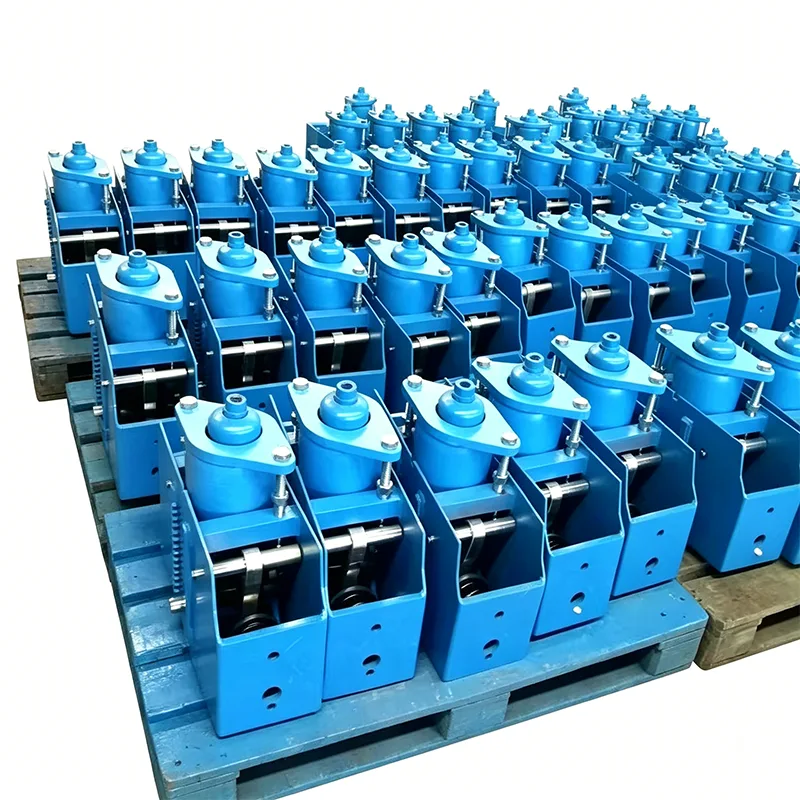

| Суурилуулалтын байрлал | Хэвтээ / Босоо |
| Орон сууцны дуусгах | Халуун цайрдсан / эпокси |
| Ашиглалтын температур. | -20°C - +80°C (Орчны орчин) |
| Хаврын ороомгийн материал | 60Si2Mn / 50CrVA |
| Ачааллын тохируулгын хүрээ | ±10% (Талбарын тохируулга) |

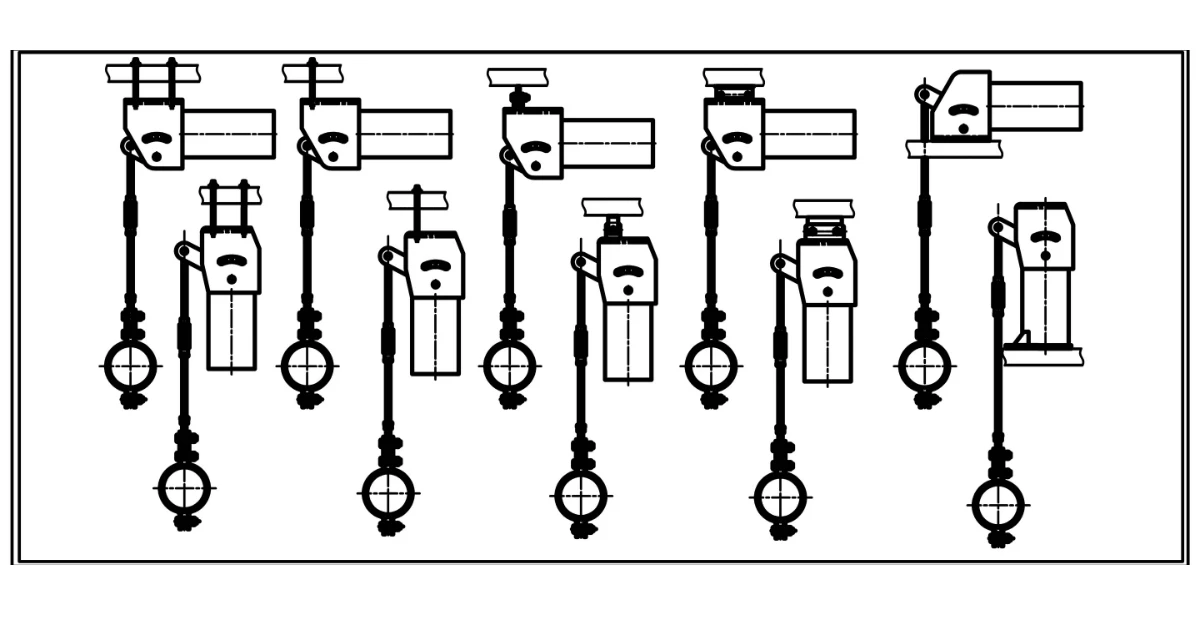

Суурилуулалтын хоёр арга нь талбайн өөр өөр нөхцөлд тохирох хувилбаруудтай бөгөөд өлгөөтэй тогтмол булгийн тулгуур нь орон зайн хязгаарлагдмал орчинд орлуулшгүй давуу талыг санал болгодог.
|
Харьцуулах хэмжээ |
Тогтмол хаврын дэмжлэгийг өлгөх |
Шалан дээр суурилуулсан тогтмол пүршний дэмжлэг |
|
Суурилуулалтын байршил |
Дээд талын төмөр хийц / бетон дам нурууны доор |
Газар дээрх / тоног төхөөрөмжийн тавцан |
|
Дамжуулах хоолойн сансрын ажил мэргэжил |
Байхгүй |
Бүрэн ажил мэргэжил |
|
Суурилуулалтын хүндрэл |
Дунд зэргийн (өндөрт ажиллах шаардлагатай) |
Бага |
|
Ачааллыг дамжуулах зам |
Дамжуулах хоолой → Дэмжлэг → Агаарын байгууламж |
Дамжуулах хоолой → Дэмжлэг → Газрын суурь |
|
Холбогдох хувилбарууд |
Доор нь саадтай шугам хоолой, өргөгдсөн шугам хоолой |
Доор нь хангалттай зайтай дамжуулах хоолой |
|
Хамгийн их ачааллын багтаамж |
1200 кН |
2000 кН |
|
Хамгийн их шилжилт |
400 мм |
600 мм |

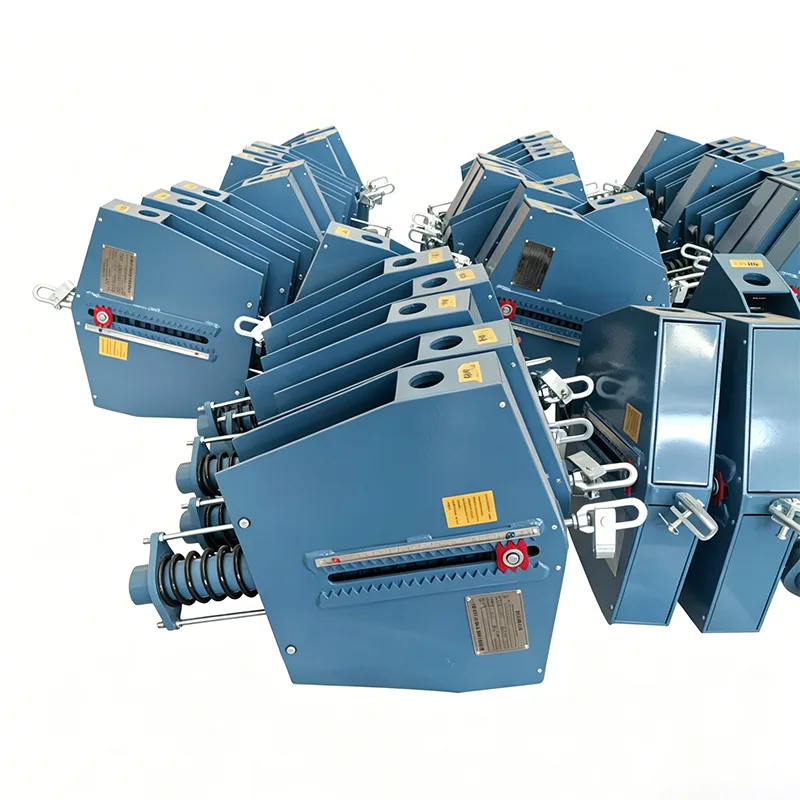

Тогтмол пүршний тулгуурын ерөнхий загварт тулгуурлан өлгөгдсөн тогтмол пүршний тулгуурууд нь түдгэлзүүлэлтийн суурилуулалтын стрессийн шинж чанаруудын зорилтот оновчлолд хамрагдсан.
▶ Хуурамч салшгүй өргөх ховил: Дээд өргөх чих нь гагнуурын согоггүй цул хуурамчаар цутгах технологийг нэвтрүүлж, аюулгүй байдлын үзүүлэлтийг 2.5 дахин нэмэгдүүлдэг.
▶ Давлуурын эсрэг хязгаарлах төхөөрөмж: Ашиглалтын явцад дамжуулах хоолойн хэт их савалгаанаас сэргийлэхийн тулд хөндлөн хязгаарлах байгууламжаар тоноглогдсон.
▶ Тохируулж болох өлгүүр бариулын угсралт: Янз бүрийн өндөрт дасан зохицох стандарт 1–3м тохируулгатай өлгүүр саваа.
▶ Унахаас хамгаалах загвар: Өндөрт унахаас сэргийлж бүх холболтын цэгүүдэд хамгаалалтын давхар механизм суурилуулсан.
▶ Харааны нүүлгэн шилжүүлэлтийн үзүүлэлт: Газар дээрх ажилтнууд үйл ажиллагааны төлөв байдлыг хялбархан ажиглахын тулд том хэмжээтэй хавтангуудыг хажуу талд суурилуулсан.

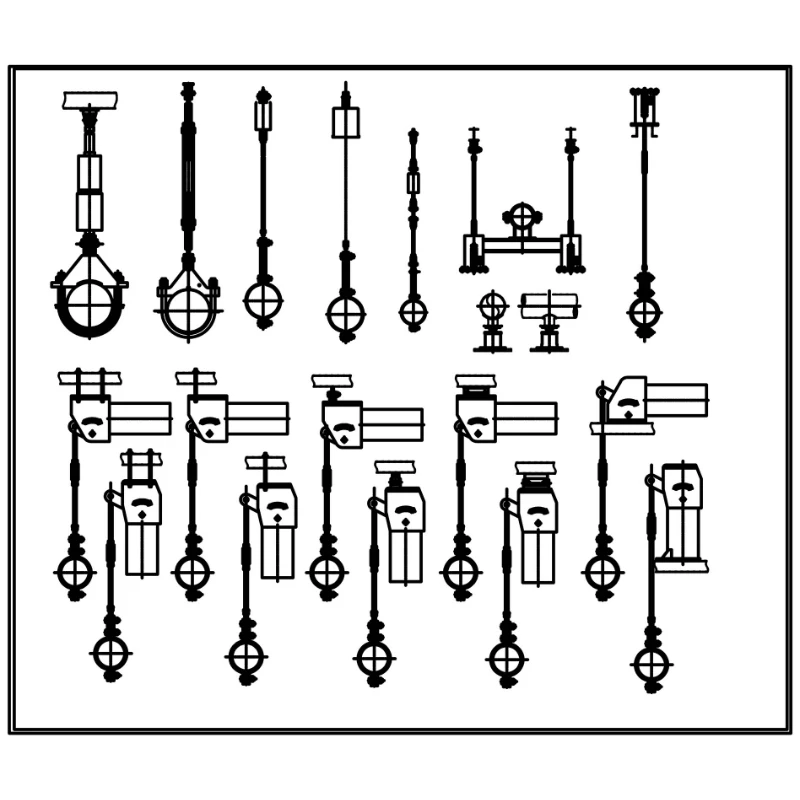

Аж үйлдвэрийн хэрэглээний ихэнх шаардлагыг хангахын тулд таван стандарт цуврал өлгөөтэй тогтмол булгийн тулгуурууд байдаг.
|
Загварын цуврал |
Нэрлэсэн ачааллын хүрээ (kN) |
Нэрлэсэн шилжилтийн хүрээ (мм) |
Ашиглалтын температурын хүрээ (℃) |
Стандарт өлгүүрийн бариулын урт (м) |
Нэгжийн хамгийн их жин (кг) |
|
HCS-50 |
1-50 |
50, 100 |
-40 ~ +450 |
1.5 |
120 |
|
HCS-100 |
50-100 |
100, 150 |
-40 ~ +450 |
2.0 |
250 |
|
HCS-200 |
100-200 |
150, 200 |
-40 ~ +550 |
2.0 |
480 |
|
HCS-500 |
200-500 |
200, 300 |
-40 ~ +550 |
2.5 |
1200 |
|
HCS-1200 |
500-1200 |
300, 400 |
-196 ~ +550 |
3.0 |
3500 |
Бүх бүтээгдэхүүн нь GB/T 17116.2, ANSI/ASME B31.1 болон API RP 551 стандартад нийцдэг.
Өргөгдсөн тогтмол булгийн тулгууруудын гүйцэтгэлийн гол үзүүлэлтүүд бүгд үндэсний стандартын шаардлагаас давж гардаг. Бүх өгөгдөл нь манай CNAS-ийн итгэмжлэгдсэн лабораторийн 100% бүрэн шалгалтын бүртгэлээс ирдэг:
|
Гүйцэтгэлийн үзүүлэлт |
Үндэсний стандартын шаардлага |
Тяньшуны хэмжсэн утга |
|
Ачааллын хэлбэлзлийн хувь |
≤5% |
≤4% |
|
Өргөх хүрдний суналтын бат бэх |
1.5 дахин нэрлэсэн ачаалал |
Нэрлэсэн ачаалал 2.5 дахин их |
|
Гагнуурын үл эвдэх туршилт |
20% дээж авах |
100% бүрэн үзлэг |
|
Ядаргааны амьдрал |
≥100,000 мөчлөг |
≥150,000 мөчлөг |
|
Өлгүүрийн саваа тохируулах нарийвчлал |
±10мм |
±5мм |
Өндөрт суурилуулсан бүтээгдэхүүний үнэмлэхүй аюулгүй байдлыг хангахын тулд бид өлгөөтэй тогтмол пүршний дэмжлэг бүрт бүтээгдэхүүний өвөрмөц кодыг оноож, амьдралын мөчлөгийг бүрэн хянах боломжийг олгодог:
▶ Түүхий эдийн ул мөр: Гангийн багц бүрийг Тээрмийн туршилтын гэрчилгээ (MTC) дагалдаж, спектрийн шинжилгээний үр дүнг таних кодтой холбоно.
▶ Үйлдвэрлэлийн үйл явцын бүртгэл: Бүх чухал үйл явцын (гагнуур, дулааны боловсруулалт, угсралт) операторууд болон цаг хугацааны тэмдэглэгээг бүрэн баримтжуулсан болно.
▶ Хяналт шалгалтын тайланг архивлах: Бүх шалгалтын тайланг цахим файл болгон хөрвүүлэх ба таних кодоор дамжуулан онлайнаар лавлах боломжтой.
▶ Үйлдвэрийн тэмдэглэгээ: Бүтээгдэхүүний нэрийн хавтан дээр өвөрмөц таних код, үйлдвэрлэсэн огноо, шалгагчийн дугаарыг сийлсэн байна.
▶ Борлуулалтын дараах хяналт: Бүтээгдэхүүний суурилуулалт, ашиглалтын мэдээллийг системд синхроноор оруулж, насан туршийн техникийн дэмжлэг үзүүлдэг.
Өргөгдсөн тогтмол пүршний тулгуурыг дэлхий даяар 320 гаруй аж үйлдвэрийн төсөлд амжилттай ашиглаж, нийт нийлүүлэлт 180,000-аас давсан байна. Ердийн хувилбаруудад дараахь зүйлс орно.
▶ Цахилгаан станцуудын гол уурын болон дулааны уурын шугам хоолойн өндөр хэсгийн хэсгүүд
▶ Газрын тос боловсруулах үйлдвэрийн талбайн өндөр технологийн дамжуулах хоолой
▶ ШНГ хүлээн авах терминал дахь савны дээд дамжуулах хоолой
▶ Ган тээрэм дэх тэсэлгээний зуухны халуун агаар дамжуулах хоолойн дүүжин хэсгүүд
▶ Хотуудын голын болон хөндлөн огтлолцсон уурын хоолой
▶ Атомын цахилгаан станцын ердийн арлууд дахь том диаметртэй дамжуулах хоолой
Бид өөрсдийн чадавхийн нотолгоо болгон өмнөх төслийн гэрээний хуулбар, эзэмшигчийн хүлээн авсан тайлан, газар дээрх ашиглалтын зургийг гаргаж өгөх боломжтой.
Өргөгдсөн тулгуурыг өндөрт суурилуулах тусгай шаардлагын дагуу бид онцгой үйлчилгээ үзүүлдэг.
▶ Үнэгүй суулгах зангилааны дизайн, ачааллын тооцоо
▶ Мэргэшсэн өндөр уулын ашиглалтын инженерүүдийг газар дээр нь суурилуулах зааварчилгааг илгээх
▶ Зориулалтын суурилуулалтын хэрэгсэл, аюулгүй байдлыг хамгаалах хэрэгслээр хангах
▶ 18 сарын баталгаат хугацаа нь салбарын стандартаас 6 сараар урт
▶ Бүтээгдэхүүний урт хугацааны аюулгүй ажиллагааг хангахын тулд байнгын хяналт шалгалтын үйлчилгээ
А: Суурилуулалтын өндөр хангалтгүй бол яах вэ?
Х: Бид богино гогцооны бариулын хувилбаруудыг сайтын бодит өндрөөр тохируулах эсвэл суурилуулах зайг хамгийн их байлгахын тулд дээд суулгагдсан суулгацын шийдлээр хангах боломжтой.
А: Дэмжих ачааллыг газраас хэрхэн тохируулах вэ?
Х: Бүх загварууд газар тохируулагч төхөөрөмжөөр тоноглогдсон. Ачааллыг нарийн тааруулах ажлыг тусгай зориулалтын өргөтгөсөн эрэг чангалах түлхүүр ашиглан газраас хийж дуусгаж, өндөрт ажиллах шаардлагагүй болно.
А: Тээвэрлэлтийн явцад бүтээгдэхүүнийг хэрхэн хамгаалдаг вэ?
Х: Тээвэрлэлтийн явцад холбох саваа механизмын хэв гажилтаас урьдчилан сэргийлэхийн тулд дотоод зөөлөвчний материал, бэхэлгээний төхөөрөмж бүхий захиалгат модон хайрцаг ашигладаг. Бүтээгдэхүүнийг сайтад төгс нөхцөлд хүргэхийн тулд тээврийн түгжих төхөөрөмжийг багтаасан болно.
