Аж үйлдвэрийн шугам хоолойн системийг ажиллуулах явцад туслах шийдлүүдийг буруу сонгох нь ихэвчлэн хэд хэдэн асуудалд хүргэдэг.
▶ Дамжуулах хоолойн хэт ачаалал: Өндөр температурт дамжуулах хоолойд дулааны шилжилт орох үед тулгуур хүчний өөрчлөлт нь гагнуурын хагарал, үе мөчний алдагдал үүсгэдэг.
▶ Төхөөрөмжийн интерфейсийн гэмтэл: Дамжуулах хоолойн дулааны тэлэлтийн хүч нь насос, компрессор зэрэг эмзэг төхөөрөмжид дамждаг бөгөөд энэ нь төхөөрөмжийн офсет эсвэл битүүмжлэлд гэмтэл учруулдаг.
▶ Дэмжлэг ба гогцоо гацах гэмтэл: Буруу суурилуулж, ашиглалтад оруулсан нь пүрш хэвийн ажиллахаас сэргийлж, шугам хоолойн унжилт, хэв гажилтыг үүсгэдэг.
▶ Ашиглалтын болон засвар үйлчилгээний өндөр зардал: Тогтмол засвар үйлчилгээ, солих нь үйлдвэрлэлийн тасралтгүй байдалд нөлөөлдөг
Салбарын эдгээр нийтлэг асуудлуудыг шийдвэрлэхийн тулд бид 14 жилийн инженерийн практикт баталгаажсан боловсронгуй шийдлийг санал болгож байна - Дамжуулах хоолойн байнгын хаврын дэмжлэг.
Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.
Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.
Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.
| Тогтмол пүршний өлгүүрийн хүснэгт | Жишээ |
| Загвар / Цуврал | PH, LH, CA, CS, TH |
| Ачааллын хүчин чадал (ашиглалтын) | 0.1 кН - 500 кН |
| Нийт аялал | 50мм, 100мм, 200мм, 400мм |
| Бодит аялал | 600 мм хүртэл |
| Ачааллын хазайлт (хүлцэл) | ±5% (Стандарт) / ±3% (Өндөр үзүүлэлт) |
| Суурилуулалтын байрлал | Хэвтээ / Босоо |
| Орон сууцны дуусгах | Халуун цайрдсан / эпокси |
| Ашиглалтын температур. | -20°C - +80°C (Орчны орчин) |
| Хаврын ороомгийн материал | 60Si2Mn / 50CrVA |
| Ачааллын тохируулгын хүрээ | ±10% (Талбарын тохируулга) |

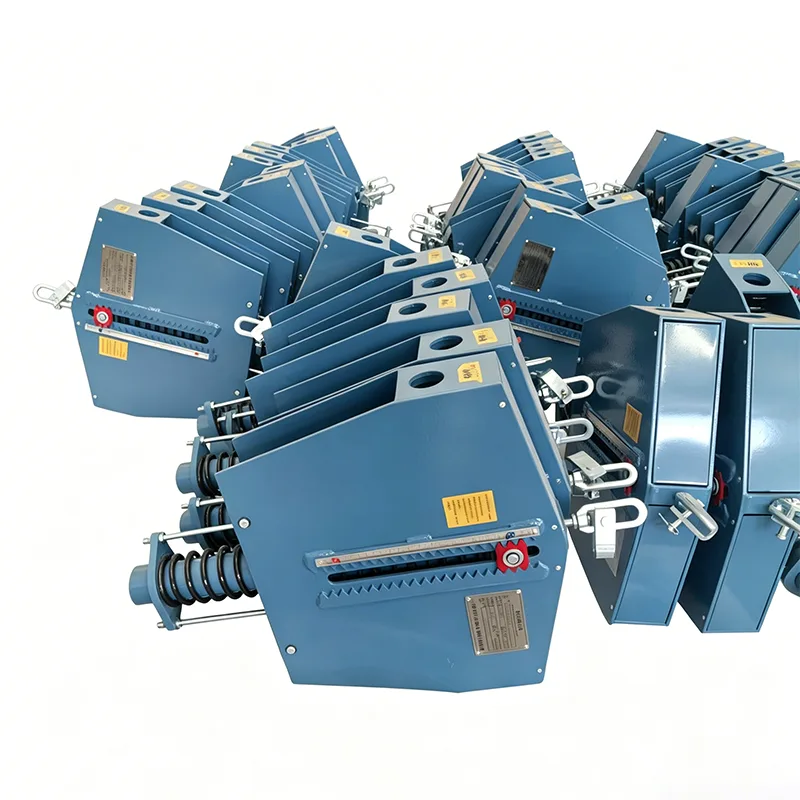

Шугам хоолойд зориулсан тогтмол пүршний тулгуур нь шугам хоолойн ёроолд тусгайлан зориулсан, шугам хоолойн дээр өргөх зай байхгүй, суурь эсвэл тавцангаас дээш тулгуур шаардлагатай ажлын нөхцөлд тохиромжтой, суурин төрлийн тогтмол хүчний тулгуур төхөөрөмж юм.
Тогтмол хүчний пүршний тулгуурыг өлгүүрийн төрлөөс ялгаатай нь ган дам нуруу, бетон суурь эсвэл тулгуур төмөр хийц дээр шууд байрлуулж, шугам хоолойн ёроолд суурийн дундуур холбодог. Дамжуулах хоолойн босоо дулаан шилжилтийн бүх үйл явцын туршид ачааллын өөрчлөлтийн хурдыг ±5%-иар хянадаг тогтвортой дэмжих хүчийг байнга гаргаж, дулааны шилжилтээс үүдэлтэй нэмэлт стрессийг үндсэнд нь арилгадаг.
Yangzhou Tianshun Pipeline Technology нь 2012 онд байгуулагдсан цагаасаа хойш дэлхийн 40 гаруй орны эрчим хүч, нефть химийн төслүүдэд олон арван мянган иж бүрдэл дамжуулах хоолойн дэмжлэг үзүүлэх бүтээгдэхүүн нийлүүлж, газар дээр нь ашиглах арвин туршлага хуримтлуулсан.
Салбарын стандарт NB/T 47038—2019 Тогтмол хүчний пүршний тулгуур ба өлгүүрийг инженерийн дадлага туршлагатай хослуулан сонгон шалгаруулах шалгуур нь дараах байдалтай байна.
|
Шүүхийн нөхцөл |
Санал болгож буй шийдэл |
|
Дамжуулах хоолойн босоо дулааны шилжилт ＞ 12мм |
Тогтмол хүчит хаврын тулгуур ба гогцоо зэргийг нэн тэргүүнд тавь |
|
Дамжуулах хоолойн босоо дулааны шилжилт ≤ 12мм |
Хувьсах хүчний пүршний тулгуур ба гогцоо нь сонголттой |
|
Ачааллын өөрчлөлтийн хурдны шаардлага ≤ 6% |
Тогтмол хүчний пүршний тулгуур ба гогцоо сонгох шаардлагатай |
|
Эмзэг төхөөрөмжид холбогдсон (уурын турбин, насос, компрессор) |
Тогтмол хүчний пүршний тулгуур ба гогцоо сонгох шаардлагатай |
|
Дамжуулах хоолойн дээгүүр өргөх зай байхгүй |
Дамжуулах хоолойн байнгын хаврын дэмжлэгийг сонгоно уу (суурь төрлийн дэмжлэг) |
|
Дамжуулах хоолойн дээгүүр төмөр хийц дам нуруу |
Тогтмол хүчит хаврын гогцоо нь сонголттой |
▶ Дамжуулах хоолойн ажлын ачаалал (шугам хоолойн жин, дунд ба тусгаарлагч давхаргын жин орно)
▶ Хүйтэн төлөвөөс халуун төлөв рүү дамжуулах хоолойн босоо дулааны шилжилтийн утга
▶ Ажлын орчны температурын хүрээ
▶ Газар дээр суурилуулах зайны хязгаарлалт
▶ Гүйцэтгэлийн стандартын шаардлага (үндэсний стандарт / химийн стандарт / эрчим хүчний стандарт)
|
Параметрийн ангилал |
Техникийн үзүүлэлтүүд |
Тайлбар |
|
Ачааллын хүрээ |
0.5кН ~ 800кН |
Супер том ачааллын үзүүлэлтүүдийг өөрчлөх боломжтой |
|
Шилжилтийн хүрээ |
50мм ~ 400мм |
20% нүүлгэн шилжүүлэхийг зөвлөж байна |
|
Ачааллын тогтвортой байдал |
≤±5% |
≤6%-ийн үндэсний стандартын шаардлагаас давсан гүйцэтгэл |
|
Ажлын температур |
-20℃ ~ 450℃ |
Ажлын тусгай нөхцөлд тохируулж болно |
|
Ачааллын тохируулгын хүрээ |
±10% |
Газар дээр нь нарийн тохируулга хийх боломжтой |
|
Суурилуулалтын төрөл |
Үндсэн төрлийн дэмжлэг |
Доод root суулгац |
|
Гүйцэтгэлийн стандартууд |
NB/T 47038, HG/T 20644, GB/T 17116 |
Хэрэглэгчийн тодорхойлсон стандартыг дагаж мөрдөх боломжтой |
|
Хаврын материал |
60Si2MnA пүршний ган |
Вакуум дулааны боловсруулалтын процесс |
|
Бүрхүүлийн материал |
Q345B бүтцийн ган |
Интеграл гагнуурын хэлбэр |
|
Харьцуулах зүйл |
Тогтмол хүчний пүршний дэмжлэг |
Хувьсах хүчний пүршний дэмжлэг |
Хатуу суурин дэмжлэг |
|
Ачааллын өөрчлөлтийн хурд |
≤±5% |
15%~25% |
100% (нүүлгэн шилжүүлэлтийн нөхөн төлбөр байхгүй) |
|
Холбогдох нүүлгэн шилжүүлэлт |
＞12мм, хамгийн ихдээ 500мм |
≤50мм |
0 (нүүлгэн шилжүүлэлт байхгүй) |
|
Дамжуулах хоолойн стресст үзүүлэх нөлөө |
Бараг нэмэлт стресс байхгүй |
Тодорхой нэмэлт стресс |
Стрессийн хүнд төвлөрөл |
|
Тоног төхөөрөмжийн хамгаалалт |
Хамгийн сайн, хамгийн бага түлхэлт |
Дундаж |
Муу, түлхэлт шууд дамждаг |
|
Бүтцийн нарийн төвөгтэй байдал |
Харьцангуй өндөр |
Энгийн |
Хамгийн энгийн |
|
Худалдан авалтын зардал |
Харьцангуй өндөр |
Дунд зэрэг |
Хамгийн бага |
|
Бүрэн амьдралын мөчлөгийн зардал |
Хамгийн бага (засвар үйлчилгээ шаарддаггүй, удаан эдэлгээтэй) |
Дунд зэрэг |
Хамгийн өндөр (байнга засвар үйлчилгээ) |
|
Санал болгож буй хувилбарууд |
Өндөр температур, өндөр даралттай холын зайн шугам хоолой, мэдрэмтгий тоног төхөөрөмжийн холболт |
Ерөнхий температурт дунд ба жижиг диаметртэй шугам хоолой |
Дулааны шилжилтгүй богино шугам хоолой |
Шугам хоолойн байнгын хаврын дэмжлэгийн анхны худалдан авалтын зардал харьцангуй өндөр боловч 10-аас дээш жилийн ашиглалтын бүрэн мөчлөгийн үүднээс авч үзвэл түүний иж бүрэн өртөг нь засвар үйлчилгээ шаарддаггүй, өндөр найдвартай, эвдрэл багатай тул бусад шийдлүүдээс давуу юм.
▶ Бүх пүршний ган нь материалын гэрчилгээтэй дотоодын томоохон ган тээрмийн үйлдвэрүүд юм
▶ Пүршний материалын багц бүрийг хадгалахаас өмнө хатуулгийн туршилт, найрлагын дахин шалгалтыг хийдэг.
▶ Гагнуурын материал нь үндсэн металлтай таарч, гагнуурын журмын шалгуурыг давсан
▶ Дотоод стрессийг арилгахын тулд булаг ороомгийн дараа вакуум дулааны боловсруулалт хийдэг
▶ Пүрш тус бүрийг ачааллыг тус тусад нь шалгаж, ачаа нүүлгэн шилжүүлэх муруйг бүртгэдэг.
▶ Тогтвортой байдал нь стандартад нийцэж байгаа эсэхийг баталгаажуулахын тулд бүрэн угсарсны дараа цус харвалтын бүрэн туршилтыг хийдэг.
▶ Зэврэлтээс хамгаалах гадаргуугийн боловсруулалт: элс цацах, зэв арилгах, эпокси цайраар баялаг праймер + өнгөлгөө.
Шугам хоолойн байнгын хаврын дэмжлэг бүр нь тайланг гаргаж өгөхөөс өмнө дараах шалгалтыг хийж гүйцэтгэнэ.
▶ Харагдах байдал, хэмжээсийн шалгалт
▶ Бүрэн цус харвалтын ачааллын тогтвортой байдлын туршилт
▶ Төхөөрөмжийг түгжих ажиллагааг шалгах
▶ Шилжилтийн үзүүлэлтийн тохируулга
|
Газар дээрх асуудал |
Боломжит шалтгаан |
Шийдэл |
|
Дамжуулах хоолойн шилжилтийн үед тулгуураас гарах хэвийн бус дуу чимээ |
Роллер ба хөтөч төмөр замын хоорондох үрэлт |
Тосыг тогтмол түрхээрэй |
|
Дизайнтай нийцэхгүй байгаа бодит шилжилт |
Дамжуулах хоолойн стрессийн тооцооны хазайлт |
Газар дээрх ачааллыг ±10% -ийн хүрээнд нарийн тааруулж болно |
|
Хэт их хаврын шахалт |
Буруу сонголт эсвэл хэт ачаалал |
Ачааллыг дахин тооцоолж, тохирох загварыг солих |
|
Суурийн хэв гажилтыг дэмжих |
Үндэслэх суурийн хүч чадал хангалтгүй |
Суурийг бэхжүүлэх эсвэл дэмжих талбайг нэмэгдүүлэх |
|
Хүчтэй зэврэлт |
Хүрээлэн буй орчны идэмхий чанар |
Зэвэрдэггүй ган материалыг сонгох эсвэл зэврэлтээс хамгаалах бүрхүүл нэмнэ |
1.Техникийн зөвлөгөө: Мэргэжлийн борлуулалтын баг нь дамжуулах хоолойн параметрүүд дээр үндэслэн сонголт хийх зөвлөмжийг өгдөг
2.Схемийг баталгаажуулах: Бүтээгдэхүүний тодорхойлолт, үнийн санал гаргах, техникийн шаардлага, хүргэх хугацааг баталгаажуулах
3.Үйлдвэрлэл, үйлдвэрлэл: Захиалгын дагуу үйлдвэрлэх, үйлдвэрлэлийн явцын талаархи санал хүсэлтийг процессын явцад авах боломжтой.
4.Үйлдвэрийн үзлэг: Туршилтын тайлан, мэргэшлийн гэрчилгээг хавсаргаж бүрэн үзлэг хийнэ
5.Логистик ба хүргэлт: Уламжлалт загваруудын хувьд 7-15 хоногийн дотор, тохирсон мөчлөгийн дагуу захиалгат бүтээгдэхүүн нийлүүлнэ
6. Борлуулалтын дараах дэмжлэг: Суурилуулалтын зааварчилгаа өгөх, бүтээгдэхүүний чанарын асуудалд 24 цагийн дотор хариу өгөх
Yangzhou Tianshun Pipeline Technology нь "тогтвортой чанар, мэргэжлийн үйлчилгээ" гэсэн бизнесийн философийг үргэлж баримталдаг. Манай бүтээгдэхүүнүүд АНУ, Их Британи, Бразил, Сингапур, Өмнөд Африк зэрэг 40 гаруй орны инженерийн төслүүдэд тогтвортой ажиллаж байна. Шугам хоолойн байнгын хаврын дэмжлэгийг сонгох нь дэлхийн инженерийн практикт баталгаажсан найдвартай дамжуулах хоолойг дэмжих шийдлийг сонгох явдал юм.
