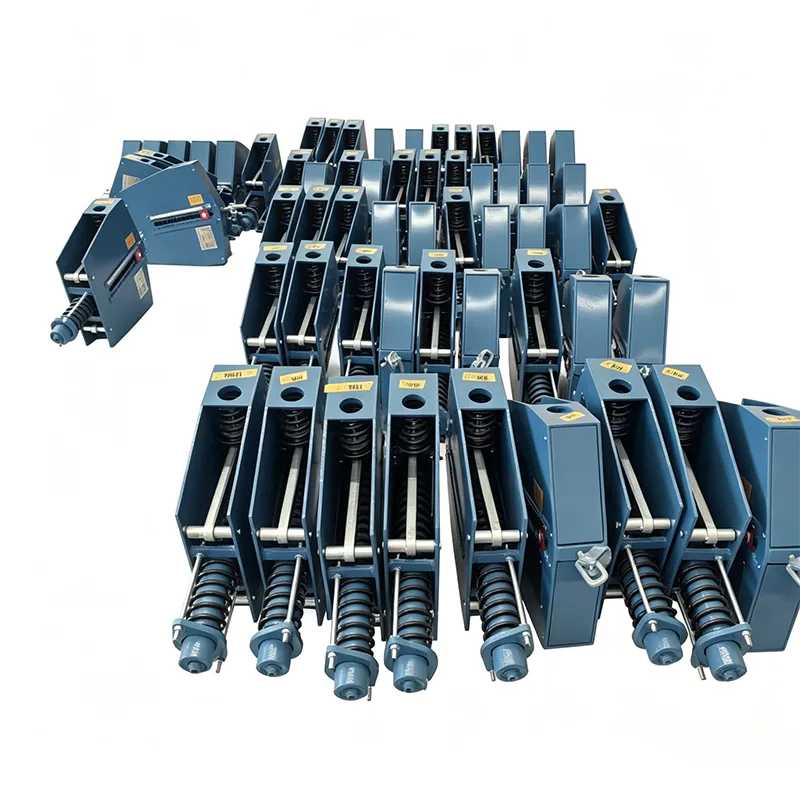

Босоо тогтмол пүршний дэмжлэг

Дамжуулах хоолой нь их хэмжээний босоо шилжилттэй (100 мм-ээс их) ачааллын өөрчлөлтөд маш мэдрэмтгий байх үед энгийн хувьсах пүршний тулгууруудын ачааллын өөрчлөлтийн хурд (≤25%) нь дамжуулах хоолойн хэт ачаалал, тоног төхөөрөмжийн интерфейсийн эвдрэл, тэр ч байтугай шугам хоолой тасрахад хүргэдэг. Босоо тогтмол пүршний тулгуур нь моментийн тэнцвэрт байдлын зарчим дээр тулгуурлан бүх ажлын цус харвалтын туршид бараг тогтмол дэмжих хүчийг (ачааллын өөрчлөлтийн хурд ≤5%) хангаж, том шилжилттэй дамжуулах хоолойн стрессийг хянах асуудлыг бүрэн шийддэг.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн аяллын тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Ажлын зарчим

The vertical constant spring support utilizes the mutual balance between spring force and the moment generated by the linkage mechanism. Дамжуулах хоолой дээш доош хөдөлж байх үед хаврын хэв гажилтыг камер ба холболтын системээр нарийн нөхөж, гаралтыг дэмжих хүчийг тогтвортой байлгадаг. Энэхүү загвар нь дамжуулах хоолойн шилжилтээс үүдэлтэй ачааллын хэлбэлзлийг бүрэн арилгаж, дамжуулах хоолой болон холбогдсон төхөөрөмжийг нэмэлт стрессээс хамгаалдаг.

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Тогтмол пүршний өлгүүрийн хүснэгт	Жишээ
Загвар / Цуврал	PH, LH, CA, CS, TH
Ачааллын хүчин чадал (ашиглалтын)	0.1 кН - 500 кН
Нийт аялал	50мм, 100мм, 200мм, 400мм
Бодит аялал	600 мм хүртэл
Ачааллын хазайлт (хүлцэл)	±5% (Стандарт) / ±3% (Өндөр үзүүлэлт)
Суурилуулалтын байрлал	Хэвтээ / Босоо
Орон сууцны дуусгах	Халуун цайрдсан / эпокси
Ашиглалтын температур.	-20°C - +80°C (Орчны орчинд)
Хаврын ороомгийн материал	60Si2Mn / 50CrVA
Ачааллын тохируулгын хүрээ	±10% (Талбарын тохируулга)

Бүтээгдэхүүний бүтцийн задаргаа

Стандарт босоо тогтмол пүршний дэмжлэг нь газар дээр нь засвар үйлчилгээ хийх, солиход хялбар дараах бие даасан бүрэлдэхүүн хэсгүүдээс бүрдсэн модульчлагдсан загвартай:

▶  Хаврын угсралт: Тогтворжуулах дулааны боловсруулалтанд орсон өндөр бат бэх хайлшин пүрш.

▶  Моментийн тэнцвэрийн механизм: Нарийвчлалаар боловсруулсан камер ба холболтын систем

▶  Ачаалал тохируулах төхөөрөмж: Ашиглалтын явцад нарийн тааруулах зориулалттай дээд боолтны тохируулга

▶  Шилжилтийн заалтын систем: Бодит цагийн дамжуулах хоолойн шилжилтийг харуулсан тодорхой масштабын хавтан

▶  Дээд ба доод холболтын угсралт: Суурилуулалтын янз бүрийн нөхцөлд дасан зохицох олон холболтын сонголтууд

▶  Хамгаалах орон сууц: Тоос, идэмхий бодис орохоос сэргийлж, бүрэн хаалттай загвар

Үндсэн ялгавартай давуу талууд

Давуу тал	Тодорхой гүйцэтгэл	Хэрэглэгчдэд үзүүлэх үнэ цэнэ
Тогтмол хүчний нарийвчлал	Ачааллын өөрчлөлтийн хэмжээ ≤5%, улсын стандартаас давсан	Дамжуулах хоолойн ачааллыг бууруулж, тоног төхөөрөмжийн ашиглалтын хугацааг уртасгана
Компакт бүтэц	Уламжлалт хэвтээ тогтмол пүршний тулгуураас 30%-иар бага	Хоолойн тавиурын зайг хэмнэж, суурилуулах ажлыг хөнгөвчилдөг
Хялбар суурилуулалт	Хүргэлтийн өмнө заасан ачааллын дагуу урьдчилан тохируулсан	Газар дээрх нарийн төвөгтэй дибагуудыг арилгаж, барилгын ажлын хугацааг богиносгодог
Энгийн засвар үйлчилгээ	Солих боломжтой бүрэлдэхүүн хэсгүүд бүхий модульчлагдсан загвар	Сул зогсолтыг багасгаж, засвар үйлчилгээний зардлыг бууруулдаг
Аюулгүй, найдвартай	Хэт ачаалал, цус харвалтыг хязгаарлах төхөөрөмжөөр тоноглогдсон	Гэнэтийн эвдрэлээс урьдчилан сэргийлж, системийн аюулгүй байдлыг хангана

Стандарт үзүүлэлтийг сонгох хүснэгт

Загварын цуврал	Ачааллын хүрээ (кН)	Нэрлэсэн хазайлт (мм)	Ашиглалтын температур (℃)	Холбогдох стандартууд
VCH-50	0.5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50	100	-40~+450	GB/T 17116.2
VCH-150	5-100	150	-40~+450	GB/T 17116.2
VCH-200	10-200	200	-40~+550	GB/T 17116.2
VCH-300	20-300	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

Холбогдох суулгацын хувилбарууд

Босоо тогтмол пүршний тулгуур нь босоо суурилуулалт, их хэмжээний шилжилт шаарддаг дараах дамжуулах хоолойн системд ялангуяа тохиромжтой.

▶  Цахилгаан станцуудын гол уурын хоолой, дахин халаах уурын хоолой

▶  Нефть боловсруулах, химийн үйлдвэрүүдийн өндөр температур, өндөр даралттай технологийн дамжуулах хоолой

▶  LNG терминал дахь криоген шингэн дамжуулах хоолой

▶  Гангийн үйлдвэрүүд дэх тэсэлгээний зуухны хий ба хүчилтөрөгч дамжуулах хоолой

▶  Хотын төвлөрсөн халаалтын өндөр температурт уурын гол шугам

▶  Том агуулах савны оролт, гаралтын холболтын шугам хоолой

Суурилуулалт, засвар үйлчилгээний заавар

▶  Суулгахын өмнөх үзлэг: Бүтээгдэхүүний загвар, ачаалал, хазайлт нь дизайны шаардлагад нийцэж байгаа эсэхийг шалгаж, тээвэрлэлтийн явцад гэмтэл гарсан эсэхийг шалгана.

▶  Суулгахаас болгоомжлох арга хэмжээ: Тулгуурыг 1°-аас ихгүй хазайлттай босоо байрлалд байлгах; суулгасны дараа тээврийн түгжих төхөөрөмжийг салга

▶  Ашиглалтын өмнөх ашиглалтанд оруулах: Дамжуулах хоолойг тэгш байлгахын тулд ачааллыг газар дээрх бодит нөхцөлийн дагуу тохируулна уу.

▶  Өдөр тутмын засвар үйлчилгээ: Хагас сар тутамд нүүлгэн шилжүүлэх үзүүлэлт болон холболтын боолтны битүүмжлэлийг шалгана; жил бүр иж бүрэн хяналт шалгалт хийх

▶  Солих мөчлөг: Ажлын хэвийн нөхцөлд бүтээгдэхүүний ашиглалтын хугацаа 15-20 жил хүрч болно.

Төслийн баталгаажуулалт, чанарын хяналт

Манай Босоо Тогтмол Пүршний дэмжлэгийг дэлхий даяарх олон гол төслүүдэд баталгаажуулсан бөгөөд үүнд:

▶  300 МВт-ын дулааны цахилгаан станцын гол уурын хоолойн систем

▶  Жилд 10 сая тонн цэвэршүүлэх, химийн нэгтгэх төсөл

▶  LNG терминалын криоген дамжуулах хоолойн төсөл

Ачаалахын өмнө бүтээгдэхүүн бүр дээр иж бүрэн туршилт хийдэг

Ачаалахын өмнө бүтээгдэхүүн бүр дотооддоо бүрэн туршилт хийдэг. Энэ процесст хэмжээст болон харааны үзлэг, PMI (Эерэг материалыг тодорхойлох), хатуулгийн туршилт, боломжтой бол MT/PT үл эвдэх сорилт, ачааны шилжилтийн муруй бүхий хаврын ачааллын туршилт, бүрэх зузааныг хэмжих зэрэг орно. Үйлдвэрийн туршилтын тайлан (FTR) болон материалын туршилтын тайлан (MTR) нийлүүлэгдсэн.

Гуравдагч этгээдийн магадлан итгэмжлэлийн талаархи тодруулга

Дотоод туршилт нь ILAC-аас магадлан итгэмжлэгдсэн гуравдагч талын туршилттай адил биш юм. Хэрэв гуравдагч этгээдийн гэрчлэгдсэн шинжилгээ эсвэл лабораторийн шинжилгээ шаардлагатай бол үүнийг тусдаа нэмэлт үйлчилгээ болгон үзүүлж болно.

Гуравдагч этгээдийн нэмэлт шалгалтын үйлчилгээ (тусдаа иш татсан)

1. Материалын туршилт

Энэхүү үйлчилгээ нь химийн найрлагын шинжилгээ, суналтын туршилт, Чарпи бага температурт цохилтын туршилт, хатуулгийн туршилтыг хамарна.

2. Гагнуурын NDT

Боломжтой аргууд нь Соронзон бөөмийн сорил (MT), Шингэн нэвтрэлтийн туршилт (PT), Хэт авианы сорил (UT), Рентген шинжилгээний (RT) орно.

3. Хаврын ачааллын гүйцэтгэлийн туршилт

Ачааллын шилжилтийн муруйг оруулсан болно.

4. Халуун цайрдсан / Эпокси бүрээсийн зэврэлтээс хамгаалах хяналт

5. Гэрчтэй туршилт, үйлдвэрийн тандалт, тээвэрлэлтийн өмнөх хяналт (PSI)

Бидний бусдаас ялгарах давуу тал

LISEGA олон улсын хоолойг дэмжих системтэй харьцуулсан

Манай бүтээгдэхүүний ачааллын нарийвчлал, туршилтын стандартууд, баримт бичгийн системүүд нь LISEGA олон улсын хоолойг дэмжих системтэй харьцуулагддаг.

Стандарт дотоодын ханган нийлүүлэгчээс илүү

Зөвхөн бүтээгдэхүүнээр хангадаг дотоодын стандарт үйлдвэрлэгчдээс ялгаатай нь бид хаврын нэгж бүрийг ачаа нүүлгэн шилжүүлэх муруйг нийлүүлдэг. Бид мөн гуравдагч этгээдийн SGS-ийн туршилт, гэрчлэгдсэн шалгалтыг зохион байгуулахад тусалдаг ба PE/CPE инженерүүдийн хилийн чанад дахь төслүүдэд баримт бичгийг шалгахыг дэмждэг.

Туслах үйлчилгээ

▶  Үнэгүй техникийн сонголт болон дамжуулах хоолойн стрессийн шинжилгээ

▶  Стандарт бус бүтээгдэхүүний захиалгат дизайн үйлчилгээ

▶  Газар дээр суурилуулах заавар, техникийн сургалт

▶  Насан туршийн техникийн дэмжлэгтэйгээр 12 сарын баталгаат хугацаа

▶  Яаралтай тусламжийн сэлбэг хэрэгслийг 48 цагийн турш хариулах боломжтой

Босоо тогтмол пүршний дэмжлэгийн талаар илүү дэлгэрэнгүй мэдээлэл авахыг хүсвэл манай техникийн багтай холбогдож мэргэжлийн сонголтоор зөвлөгөө авна уу.

Байнга асуудаг асуултууд (FAQ)

А: Босоо болон хэвтээ тогтмол пүршний тулгууруудын хооронд ямар ялгаа байдаг вэ?

Х: Гол ялгаа нь суурилуулах арга, орон зайд оршдог. Босоо тогтмол пүршний тулгуурыг босоо байдлаар суурилуулсан бөгөөд хэвтээ зай бага эзэлдэг тул хоолойны тавиурын нарийн хэсгүүдэд тохиромжтой. Хэвтээ тогтмол пүршний тулгууруудыг хэвтээ байдлаар суурилуулсан бөгөөд босоо зайд илүү их зай эзэлдэг бөгөөд энэ нь хангалттай өндөр зайтай байршилд тохиромжтой.

А: Таны босоо тогтмол пүршний тулгуур ачааллыг газар дээр нь тохируулж болох уу?

Х: Тийм ээ. The product is equipped with a dedicated load adjustment bolt at the top, allowing fine tuning during pipeline operation without shutdown. Тохируулах хүрээ нь нэрлэсэн ачааллын ±10% байна.

А: Энэ бүтээгдэхүүн нь бага температуртай орчинд тохиромжтой юу?

Х: Тийм ээ. We offer special low-temperature models that adopt cryogenic-resistant materials and special treatment processes. They can operate normally at temperatures as low as -196℃ and are suitable for cryogenic pipeline systems such as LNG.
