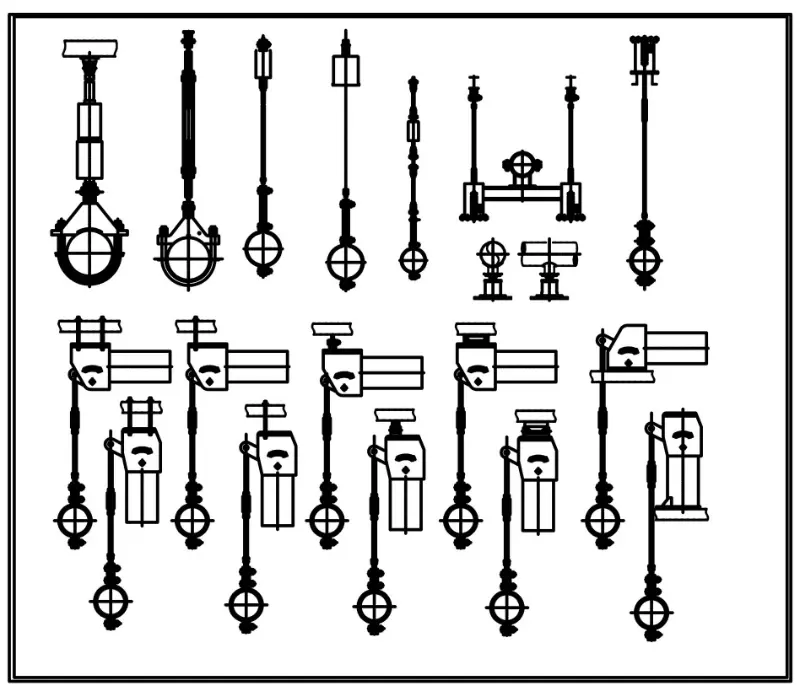

Өндөр хүчин чадалтай тогтмол пүршний өлгүүр

Yangzhou Tianshun нь 2012 оноос хойш тогтмол ачаалалтай пүршний тулгуур зохион бүтээж үйлдвэрлэж байна. Манай өндөр даацын гогцоонууд нь 500 кН хүртэлх загварын ачааллыг даах ба түүнээс дээш даацын ачааллыг даах боломжтой бөгөөд 35,000 м² талбайд 100 гаруй мэргэшсэн боловсон хүчинтэй. Нэгж бүрийг урьдчилан тохируулж, туршиж, 45 гаруй орны төслүүдэд бүрэн бичиг баримтын хамт илгээдэг.

Тогтмол пүршний тулгуур/өлгүүрийн төрлийн туршилтаас авсан ачааны шилжилтийн муруй. Хэвтээ тэнхлэг нь шилжилт хөдөлгөөнийг илэрхийлдэг бол босоо тэнхлэг нь ачааллыг илэрхийлдэг. Дулааны тэлэлт, агшилтын улмаас хоолой хазайсан үед тулгуур хүч нь үндсэндээ тогтмол хэвээр байдгийг харуулсан муруй нь ажлын бүтэн ажлын туршид ойролцоогоор хэвтээ хэвээр байна.

Энэ төрлийн туршилт нь тогтмол пүршний нэгжийн ачааллын тогтвортой байдал, бүрэн хөдөлгөөний тогтвортой байдал, найдвартай ажиллагааг шалгадаг. Бүх үйлдвэрлэлийн нэгжүүд ачилтаас өмнө ачааллын тохируулгад хамрагдах бөгөөд ачааллын хазайлтыг ANSI/MSS‑SP‑58‑2018 болон NB/T47038‑2013 стандартын дагуу ±6%-ийн дотор хянадаг.

Эдгээр бүтээгдэхүүн нь гол уурын хоолой болон бусад өндөр температур, өндөр даралтын хоолой зэрэг их хэмжээний дулааны шилжилттэй үйлдвэрлэлийн шугам хоолойн системд хамаарна.

Техникийн тойм

Параметрүүд нь техникийн хувьд нийцсэн тохиолдолд бид үндэсний стандартуудын хооронд хөрвүүлдэг. Төлөвлөсөн ачаалал ба аяллын хэмжээ нь сонгосон стандартын хязгаарт багтах үед залруулах хүчин зүйл хэрэглэхгүй.

Өндөр ачаалалтай хоолойн тулгуурт байнгын ачаалал яагаад чухал вэ?

Өндөр ачаалалтай тогтмол пүршний гогцоо нь дулааны тэлэлтийн улмаас их хэмжээний босоо шилжилттэй тулгарвал пүрш шахагдах эсвэл сунгах үед хувьсах пүршний тулгуур нь эсэргүүцэх хүчийг өөрчилдөг. Энэ ачааллын өөрчлөлт нь хоолойн хана, холбогдсон тоног төхөөрөмж, зэргэлдээ тулгуур руу хүсээгүй стрессийг шилжүүлж болно. Тогтмол пүрштэй гогцоо нь хүйтэн байрлалаас халуун үйл ажиллагааны байрлал руу болон хооронд нь бараг өөрчлөгдөөгүй дэмжих хүчийг дамжуулснаар энэ асуудлыг арилгадаг.

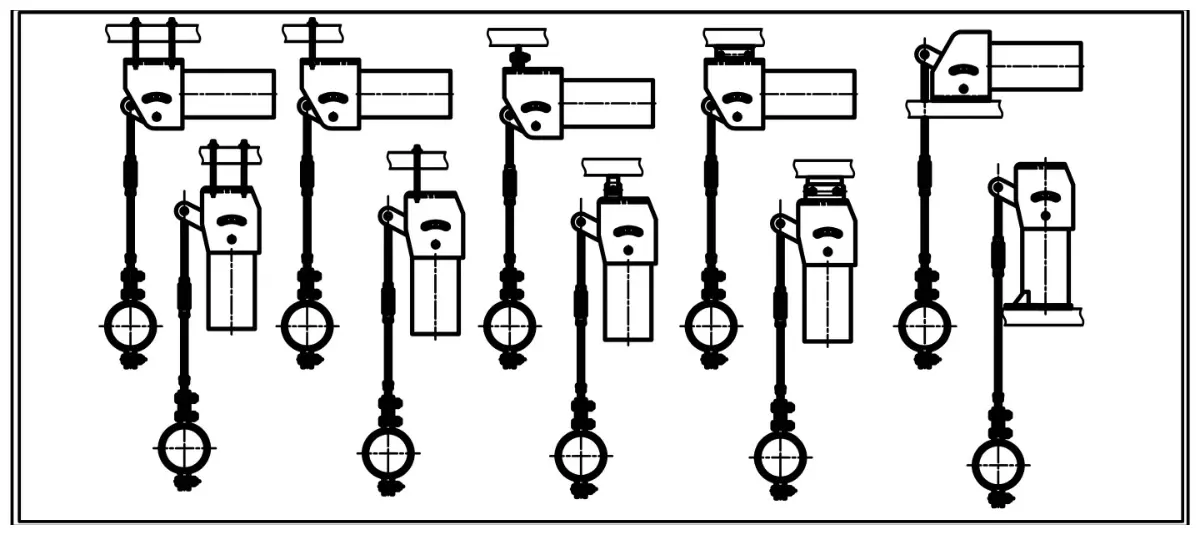

Механизм нь бүлүүр болон холбогч саваа угсралтаар ажилладаг шахалтын пүршийг ашигладаг. Геометрийг үндсэн эргэлтийн эргэн тойрон дахь хаврын эргүүлэх момент нь цус харвалтын цэг бүрт ачааллын моменттой тэнцүү байхаар зохион байгуулагдсан. Үүний үр дүнд хоолой нь босоо чиглэлд хэр хол хөдөлж байгаагаас үл хамааран нарийн хазайлтын зурваст үлдэх дэмжлэгийн хүч юм.

Өндөр ачаалалтай найдвартай байдлыг бий болгодог дизайны онцлогууд

Нарийн хазайлттай бат бөх даацын багтаамж

Стандарт загварууд нь 0.1 кН-аас 500 кН хүртэлх үйл ажиллагааны ачааллыг хамардаг. 500 кН-аас дээш ачааллын хувьд бид үйлчлүүлэгчийн зураг, техникийн үзүүлэлтүүдийн дагуу захиалгат тулгууруудыг боловсруулдаг. Ачааллын хазайлтыг стандартын дагуу нэрлэсэн утгын ±5% дотор барьдаг бөгөөд өндөр нарийвчлалтай сонголт нь ±3% хүрдэг. Энэхүү хатуу хүлцлийг илгээхээс өмнө манай тохируулгын вандан сандал дээр баталгаажуулдаг.

Хүнд босоо чиглэлд явахад тогтвортой бүтэцтэй

Орон сууц нь барилгын хог хаягдал, талбайн бохирдлыг булаг, холбоосоос хол байлгаж, хамгаалалтын хашааны үүрэг гүйцэтгэдэг. 50 мм, 100 мм, 200 мм, 400 мм-ийн стандарт аяллыг хийх боломжтой бөгөөд шугам хоолойн зохион байгуулалтад шаардлагатай үед 600 мм хүртэлх зайг хангах боломжтой. Замын дээд ба доод хязгаарыг аль ч чиглэлд хэтрүүлэхээс сэргийлж нэгтгэсэн бөгөөд харагдахуйц аяллын хуваарь нь суурилуулах багууд хүссэн үедээ байрлалаа баталгаажуулах боломжийг олгодог.

Хавар материалыг удаан ядрахын тулд сонгосон

Пүршний ороомог нь 60Si2Mn эсвэл 50CrVA гангаар ороосон бөгөөд хоёулаа өндөр ядаргаатай, олон жилийн дулааны эргэлтийн тогтвортой гүйцэтгэлээр сонгосон. Сайн материал ба хяналттай ороомгийн процессын хослол нь цахилгаан болон технологийн үйлдвэрүүдэд хүлээгдэж буй ачааллын тогтвортой гарц, үйлчилгээний урт хугацааны интервалыг дэмждэг.

Таамаглалгүйгээр талбарыг тохируулах боломжтой

Ачаалал тохируулах шураг нь тулгуур хүчийг газар дээр нь нарийн тохируулах боломжийг олгодог. Тэмдэглэгээтэй чиглэлд боолтыг эргүүлснээр ачааллыг 2% -иар нэмэгдүүлж, бууруулж, нийт тохируулгын хүрээ нь загвараас хамаарч ±10% -аас ±20% байна. Шурагтай зэргэлдээх залгах нь тохируулгыг шууд уншдаг тул угсрагч нь нэгжийг салгах эсвэл гадны ачааллын элемент ашиглахгүйгээр шаардлагатай тохиргоонд залгах боломжтой.

Суурилуулалт болон гидротуршилтыг хялбаршуулдаг урьдчилан тохируулсан зүү

Тогтмол пүршний гогцоо бүр нь үйлчлүүлэгчийн зааж өгсөн хүйтэн суурилуулах байрлалд тохируулсан улаан зүү бүхий үйлдвэрээс гардаг. Уг тээглүүр нь механизмыг түгждэг тул пүршний угсралтын цаашдын хазайлтгүйгээр хоолойн системийг гидростатикийн туршилт эсвэл химийн аргаар цэвэрлэх боломжтой. Манай стандарт зүү нь туршилтын явцад нэрлэсэн ачааллаас хоёр дахин их ачааллыг даах зориулалттай. Туршилтын ачаалал ихсэх төлөвтэй байгаа бол захиалгын үе шатанд мэдэгдсэний дараа бид зүү угсралтыг бэхжүүлнэ. Системийг ашиглалтад оруулахын өмнө зүүг зайлуулах шаардлагатай.

Чанарын хяналт ба ул мөр

Манай чанарын систем ISO 9001:2015 стандартаар баталгаажсан. Тогтмол пүршний гогцоо бүрийг угсарч, тохируулсан туршилтын тавцан дээр үйлчлүүлэгчийн заасан ачааллыг урьдчилан тохируулна. Бид хазайлт нь заасан хүлцлийн хүрээнд хэвээр байгаа эсэхийг баталгаажуулахын тулд цус харвалтын олон байрлал дахь ачааллыг бүртгэдэг. Эдгээр туршилтын бүртгэлийг хадгалсан бөгөөд ачааны хамт нийлүүлэх боломжтой.

Пүршний ороомог, бүтцийн ган, бэхэлгээний материалын гэрчилгээ нь тээрэмээс улбаатай байдаг. ASME B31.1, B31.3, EN 13480 болон бусад олон улсын кодуудыг дагаж мөрдөх шаардлагатай төслүүдийн хувьд бид шаардлагатай бол гагнуурын процедурын шаардлага, NDT тайлан зэрэг шаардлагатай баримт бичгийн багцыг хангадаг.

Өндөр хүчин чадалтай тогтмол пүршний гогцоонуудыг хаана

Эдгээр тулгууруудыг хоолойн систем нь босоо тэнхлэгийн том шилжилтийг хардаг газар бүрт суурилуулсан бөгөөд өөрчлөлтийн тулгуур хүчийг тэсвэрлэх чадваргүй байдаг. Ердийн суурилуулалтанд дулааны болон атомын цахилгаан станцын уурын гол шугам, халуун дулаан дамжуулах хоолой, бойлерийн тэжээлийн ус өргөх төхөөрөмж, боловсруулах үйлдвэр, химийн үйлдвэрүүдийн өндөр температурт технологийн хоолой орно. Аль ч тохиолдолд гогцоо нь хүйтнээс халуун хүртэл бараг тогтмол ачааллыг хадгалж, турбины холболт, савны хошуу болон бусад мэдрэмтгий төхөөрөмжид ачааллыг хүсээгүй шилжүүлэхээс сэргийлдэг.

Байнга асуудаг асуултууд

Тогтмол пүршний өлгүүр нь хувьсах пүршний тулгуураас юугаараа ялгаатай вэ?

Хувьсах пүршний тулгуур нь пүрш хазайх үед ачааллаа өөрчилдөг бөгөөд энэ нь хоолой нь хүйтэн, халуун нөхцөлд өөр хүчийг мэдэрдэг гэсэн үг юм. Тогтмол пүршний гогцоо нь бүхэл бүтэн цус харвалтын туршид дэмжлэгийн хүч бараг ижил хэвээр байхаар зохион бүтээгдсэн. Энэ нь ачааллын хэлбэлзэл нь хоолойн системд ачааллыг шилжүүлэхээс сэргийлдэг бөгөөд энэ нь том босоо хөдөлгөөнтэй чухал шугамуудад онцгой ач холбогдолтой юм.

Tianshun нь 500 кН-аас дээш үнэлгээтэй гогцоо үйлдвэрлэж чадах уу?

Тиймээ. Бид өндөр хүчин чадалтай дэмжлэгийг тусгайлан боловсруулсан захиалга гэж үздэг. Та бидэнд дизайны зургийг илгээх эсвэл ачаалал, аялал, төгсгөлийн холболт, холбогдох кодыг зааж өгч болно. Манай инженерийн баг уг гогцооны загвар зохион бүтээж, үйлдвэрлэхээс өмнө зөвшөөрлийн зургийг гаргаж өгнө.

Урьдчилан тохируулсан улаан зүү нь ямар зорилготой вэ, тэдгээрийг хэзээ арилгах вэ?

Урьдчилан тохируулсан тээглүүр нь өлгүүрийг хүйтэн суурилуулах байрлалд түгждэг. Тэд механизмыг хатуу байлгаж, хоолойн системийг дүүргэх, усан туршилт хийх, эсвэл пүршийг хөдөлгөхгүйгээр химийн аргаар цэвэрлэх боломжтой. Бүх туршилтыг хийж дууссаны дараа, системийг хэвийн ажиллагаанд оруулахаас өмнө зүүг арилгах ёстой. Ашиглалтын явцад тэдгээрийг байранд нь үлдээх нь өлгүүр ажиллахаас сэргийлнэ.

Та олон улсын ямар стандартын дагуу ажиллаж чадах вэ?

Бид GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L, JIS B 8501 стандартуудад тогтмол пүрштэй өлгүүрийг тогтмол нийлүүлдэг. Хэрэв таны төсөл өөр стандартын шаардлагад нийцүүлэн баталгаажуулах болно.

Орон сууцны өнгөлгөө нь идэмхий эсвэл далайн орчинд дасан зохицож чадах уу?

Манай стандарт өнгөлгөө нь халуун цайрдсан, эпокси будсан байдаг. Өндөр идэмхий уур амьсгалд зориулж бид тусгай бүрэх системийг ашиглаж эсвэл зэвэрдэггүй гангаар орон сууцыг хийж болно. Бидэнд тохирох хамгаалалтын системийг санал болгохын тулд хүрээлэн буй орчны нөхцөл байдлыг асууж тодруулна уу.

Таны төлбөрийн нөхцөл, хүргэх ердийн цаг хугацаа юу вэ?

Бид төлбөрийг шилжүүлгээр хүлээн авдаг. Хүргэлтийн хугацаа нь захиалгын тоо хэмжээ, захиалгат тохируулгын нарийн төвөгтэй байдлаас хамаардаг боловч стандарт тогтмол пүршний гогцоо нь захиалга баталгаажсанаас хойш 4-6 долоо хоногийн дотор үйлдвэрлэгдэж, урьдчилан тохируулагддаг. Түргэн шуурхай хүргэлтийг гэрээний хэлэлцээрийн үеэр ярилцаж, тохиролцож болно.

Тяньшүнтэй хамтран ажиллаж байна

Өндөр ачаалалтай тогтмол пүршний гогцооны талаар асуухад танд зөвхөн арилжааны нэр томъёо биш хоолойн дэмжлэгийн дизайныг ойлгодог тусгай дансны менежер томилогдоно. Манай инженерийн баг таны ачаалал, аялал, шугам хоолойн стандарт шаардлагыг хянаж үзээд 24 цагийн дотор техникийн саналыг хариу өгдөг. Захиалгат тохируулга - стандарт бус аялал, уртасгасан температурын хязгаар, тусгай материал эсвэл төслийн тусгай баримт бичиг - манай нийлүүлэлтийн ердийн хамрах хүрээний нэг хэсэг болгон зохицуулагддаг.

Хүргэлтийн дараа бид суулгах заавар, урьдчилан тохируулсан зүү арилгах заавар, засвар үйлчилгээний зөвлөгөө өгдөг. Манай бизнесийн 70 гаруй хувь нь мөчлөгийг урьдчилан таамаглахын тулд бидний дэмжлэгт тулгуурласан үйлчлүүлэгчдийн давтан захиалгаас бүрддэг.
